专利摘要

本实用新型属于医用消毒器械技术领域，主要涉及一种医用废液桶，包括桶体、桶把手和过滤桶，所述桶体为上部开口的圆锥体结构，所述桶体上方两端设置有固定轴，所述固定轴上安装有所述桶把手，所述桶把手为弧形结构，所述桶把手的中心位置安装有防滑垫，所述桶体上方的内壁上设置有环形的定位凸起，所述定位凸起上方放置有所述过滤桶，所述过滤桶上设置有过滤网孔，所述过滤桶上开设有两个开口槽，在所述桶体的上方设置有与所述开口槽位置相对应的两个定位条。本实用新型的有益效果为：本实用新型结构简单、操作方便，该实用新型能够利用过滤桶在进行废液处理的时候，对废液中的枪头或者其他杂物进行过滤，避免造成水池的堵塞。

权利要求

1.一种医用废液桶，其特征在于：包括桶体、桶把手和过滤桶，所述桶体为上部开口的圆锥体结构，所述桶体上方两端设置有固定轴，所述固定轴上安装有所述桶把手，所述桶把手为弧形结构，所述桶把手的中心位置安装有防滑垫，所述桶体靠近底部的内壁上设置有环形的定位凸起，所述定位凸起上方放置有所述过滤桶，所述过滤桶上设置有过滤网孔，所述过滤桶上开设有两个开口槽，在所述桶体的上方设置有与所述开口槽位置相对应的两个定位条，所述定位条下端到所述定位凸起的距离与所述过滤桶的厚度相等，所述过滤桶上设置有滤桶把手。

2.根据权利要求1所述的一种医用废液桶，其特征在于：所述防滑垫为橡胶材质，所述防滑垫套设在所述桶把手上。

3.根据权利要求1所述的一种医用废液桶，其特征在于：所述固定轴与所述桶体一体连接，所述桶把手铰接在所述固定轴上。

4.根据权利要求1所述的一种医用废液桶，其特征在于：所述过滤桶为不锈钢板，所述过滤桶卡设在所述定位凸起与定位条之间。

5.根据权利要求1所述的一种医用废液桶，其特征在于：所述过滤桶上的所述开口槽宽度大于所述定位条的宽度。

6.根据权利要求1所述的一种医用废液桶，其特征在于：所述过滤桶上表面两端靠近边缘的位置上各设置有一滤桶把手，所述滤桶把手呈T字型结构，T字型的下端与过滤桶固定连接。

说明书

技术领域

本实用新型涉及医用消毒器械技术领域，特别是涉及一种医用废液桶。

背景技术

医疗垃圾是指医疗机构在医疗、预防、保健以及其他相关活动中产生的具有直接或间接感染性、毒性以及其他危害性的废物，具体包括感染性、病理性、损伤性、药物性、化学性废物。这些废物含有大量的细菌性病毒，而且有一定的空间污染、急性病毒传染和潜伏性传染的特征，如不加强管理、随意丢弃，任其混入生活垃圾、流散到人们生活环境中，就会污染大气、水源、土地以及动植物，造成疾病传播，严重危害人的身心健康。

现如今医学实验室的感染性医疗废物每天都会通过废液桶进行浸泡消毒处理，24小时后倒掉废液，将医疗废物倒入黄色医疗垃圾桶。但是在每次倒废液时，枪头等杂物容易随废液流入自来水水池，堵塞水池，日积月累之后会造成管道的堵塞，影响使用。

发明内容

为了克服现有技术中利用废液桶将废液倒入水池的过程中，容易将枪头等杂物随废液一同倒入水池内，对水池以及水管造成堵塞的问题，本实用新型提供了一种医用废液桶，该实用新型能够在废液桶内部加装一过滤桶，在进行废液处理时，利用过滤桶将废液中的枪头等杂物进行过滤，避免造成水池的阻塞，影响水池的使用。

为了实现上述目的，本发明提供如下技术方案：

一种医用废液桶，包括桶体、桶把手和过滤桶，所述桶体为上部开口的圆锥体结构，所述桶体上方两端设置有固定轴，所述固定轴上安装有所述桶把手，所述桶把手为弧形结构，所述桶把手的中心位置安装有防滑垫，所述桶体靠近底部的内壁上设置有环形的定位凸起，所述定位凸起上方放置有所述过滤桶，所述过滤桶上设置有过滤网孔，所述过滤桶上开设有两个开口槽，在所述桶体的上方设置有与所述开口槽位置相对应的两个定位条，所述定位条下端到所述定位凸起的距离与所述过滤桶的厚度相等，所述过滤桶上设置有滤桶把手。

进一步，所述防滑垫为橡胶材质，所述防滑垫套设在所述桶把手上。

进一步，所述固定轴与所述桶体一体连接，所述桶把手铰接在所述固定轴上。

进一步，所述过滤桶为不锈钢板，所述过滤桶卡设在所述定位凸起与定位条之间。

进一步，所述过滤桶上的所述开口槽宽度大于所述定位条的宽度。

进一步，所述过滤桶上表面靠近边缘的位置上设置有一滤桶把手，所述滤桶把手呈T字型结构，T字型的下端与过滤桶固定连接。

应用上述结构时，所述桶体内装有消毒液，所述过滤桶侵泡在消毒液中，医疗废物放入所述桶体内，落在所述过滤桶上表面，经过消毒液的消毒处理，24小时后，操作人员通过所述滤桶把手将所述过滤桶从所述筒体内取出，倒掉所述过滤桶上表面的标本废物、枪头和离心管等医疗垃圾，然后再将桶内的废液进行清理，有效的使固体废料与液体废料进行分离，避免同时清理产生的水池堵塞问题。

本实用新型具有的有益效果包括：

本实用新型结构简单、操作方便，该实用新型能够利用过滤桶在进行废液处理的时候，对废液中的枪头或者其他杂物进行过滤，避免造成水池的堵塞。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

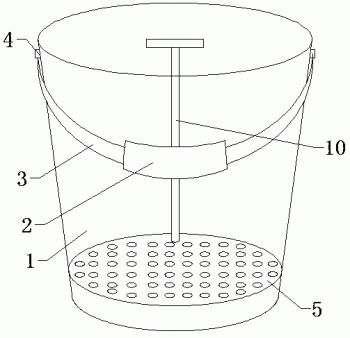

图1是本实用新型所述的一种医用废液桶的立体结构图；

图2是本实用新型所述的一种医用废液桶的剖视图；

图3是本实用新型所述的一种医用废液桶的过滤桶主视图。

附图标记说明如下：

1、桶体；2、防滑垫；3、桶把手；4、固定轴；5、过滤桶；6、定位凸起；7、定位条；8、开口槽；9、过滤网孔；10、滤桶把手。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚，下面将对本发明的技术方案进行详细的描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本发明所保护的范围。

参考图1-3，本实用新型提供了一种医用废液桶，包括桶体1、桶把手3和过滤桶5，桶体1为上部开口的圆锥体结构，桶体1上方两端设置有固定轴4，固定轴4用以安装桶把手3，固定轴4上安装有桶把手3，桶把手3用以方便工作人员移动废液桶，桶把手3为弧形结构，这样设置的目的是能够使得在对桶体1进行提取的时候，保证桶体1的重心稳定，避免在移动的过程中发生意外，桶把手3的中心位置安装有防滑垫2，防滑垫2的作用是能够增大与手之间的摩擦力，也能够使得手不与桶把手3直接接触，提供缓冲作用，减小手的疼痛感，桶体1靠近底部的内壁上设置有环形的定位凸起6，定位凸起6用以对过滤桶5进行定位，定位凸起6上方放置有过滤桶5，过滤桶5用以对废液中的枪头等杂物进行过滤，过滤桶5上设置有过滤网孔9，过滤网孔9用以使得废液从过滤网孔9导出，实现废液处理的目的，过滤桶5上开设有两个开口槽8，开口槽8用以与定位条7进行配合，达到对过滤桶5进行安装的目的，在桶体1的上方设置有与开口槽8位置相对应的两个定位条7，定位条7用以方便将过滤桶5安装在定位凸起6上部，并在过滤桶5旋转一定角度之后，对过滤桶5进行竖直方向的限位，定位条7下端到定位凸起6的距离与过滤桶5的厚度相等，这样可以使得过滤桶5在桶体1内避免产生晃动，过滤桶5上设置有滤桶把手10，利用滤桶把手10可以方便将过滤桶5进行拆卸和安装，避免消毒液与人体直接接触。

进一步，防滑垫2为橡胶材质，防滑垫2套设在桶把手3上，这样设置的目的有两个，一是为了能够增大手与防滑垫2之间的摩擦力，避免因手滑造成桶体1的脱落；二是能够起到缓冲作用，减少手部的疼痛感。

进一步，固定轴4与桶体1一体连接，桶把手3铰接在固定轴4上，桶把手3可沿着固定轴4轴心的位置进行转动，在桶体1静止状态下，桶把手3处于桶体1侧边位置，避免杂物在放入桶体1内部的时候产生不便，在桶体1移动过程中，桶把手3旋转至桶体1上方，便于进行桶体1的搬运。

进一步，过滤桶5为不锈钢板，过滤桶5卡设在定位凸起6与定位条7之间，不锈钢板可以耐酸、耐碱和承受高温，可延长使用寿命。

进一步，过滤桶5上的开口槽8宽度大于定位条7的宽度，这样设置可便于将过滤桶5进行快速安装和拆卸，减少不必要的时间浪费。

进一步，过滤桶5上表面靠近边缘的位置上设置有一滤桶把手10，滤桶把手10呈T字型结构，T字型的下端与过滤桶5固定连接，这样设置的目的能够方便将过滤桶5进行拆卸和安装，避免在将过滤桶5拆卸或者安装的过程中，桶体1内的有毒物质或者锋利的玻璃残渣对人体造成伤害。

应用上述结构时，桶体1内装有消毒液，过滤桶5侵泡在消毒液中，医疗废物放入桶体1内，落在过滤桶5上表面，经过消毒液的消毒处理，24小时后，操作人员通过滤桶把手10将过滤桶5从桶体1内取出，倒掉过滤桶5上表面的标本废物、枪头和离心管等医疗垃圾，然后再将桶内的废液进行清理，有效的使固体废料与液体废料进行分离，避免同时清理产生的水池堵塞问题。

其优点在于：

本实用新型结构简单、操作方便，该实用新型能够利用过滤桶5在进行废液处理的时候，对废液中的枪头或者其他杂物进行过滤，避免造成水池的堵塞。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应以所述权利要求的保护范围为准。
