专利摘要

本实用新型公开了一种产品设计用绘图装置，包括螺纹立杆，所述螺纹立杆的侧壁上螺纹连接有螺纹管，所述螺纹管的侧壁上对称安装有三个第一轴杆，每个所述第一轴杆均通过第一轴杆转动连接有支脚杆，每个所述支脚杆的底端均转动连接有底座，每个所述第一轴杆的侧壁上均螺纹连接有多个第一螺栓，所述支脚杆靠近第一轴杆一端的侧壁上开设有第二定位孔，所述第二定位孔与第一螺栓相匹配，所述螺纹立杆的顶端开设有转动槽，所述转动槽内通过第二轴杆转动连接有转动板。本方案的绘图装置通过各个结构的设置可实现方便快速的高度调节和角度调节，同时在使用亦可实现方便的拆卸收纳，结构简单，操作便捷，且装置的占用空间小。

权利要求

1.一种产品设计用绘图装置，包括螺纹立杆(1)，其特征在于，所述螺纹立杆(1)的侧壁上螺纹连接有螺纹管(2)，所述螺纹管(2)的侧壁上对称安装有三个第一轴杆(4)，每个所述第一轴杆(4)均通过第一轴杆(4)转动连接有支脚杆(5)，每个所述支脚杆(5)的底端均转动连接有底座(6)，每个所述第一轴杆(4)的侧壁上均螺纹连接有多个第一螺栓(8)，所述支脚杆(5)靠近第一轴杆(4)一端的侧壁上开设有第二定位孔(18)，所述第二定位孔(18)与第一螺栓(8)相匹配，所述螺纹立杆(1)的顶端开设有转动槽，所述转动槽内通过第二轴杆(9)转动连接有转动板(11)，所述螺纹立杆(1)顶端的侧壁上螺纹连接有第二螺栓(10)，所述转动板(11)的侧壁上均匀开设有多个第一定位孔(12)，且第一定位孔(12)与第二螺栓(10)相匹配；

所述转动板(11)的顶端安装有多个定位杆(19)，所述转动板(11)通过多个定位杆(19)固定有绘画板(13)，所述绘画板(13)的底壁上开设有与每个定位杆(19)相匹配的插孔，所述绘画板(13)的底壁上安装有支撑板(14)，所述支撑板(14)贯穿插设有插杆(15)，所述插杆(15)的一端插设在转动板(11)的侧壁上，所述转动板(11)上开设有与插杆(15)相匹配的固定孔，所述插杆(15)的另一端安装有操作钮(16)，所述插杆(15)靠近操作钮(16)一端的侧壁上绕设有弹簧(17)，且弹簧(17)的两端分别与操作钮(16)和支撑板(14)固定。

2.根据权利要求1所述的一种产品设计用绘图装置，其特征在于，所述螺纹立杆(1)的底端以及靠近顶端的侧壁上均安装有限位环(7)。

3.根据权利要求1所述的一种产品设计用绘图装置，其特征在于，所述底座(6)的底壁上安装有橡胶垫，所述底座(6)通过转轴与支脚杆(5)的底端转动连接。

4.根据权利要求1所述的一种产品设计用绘图装置，其特征在于，每个所述第一轴杆(4)的侧壁上均螺纹连接有三个第一螺栓(8)，其中两个所述第一螺栓(8)位于同一垂线上，另一个所述第一螺栓(8)位于第一轴杆(4)的左下侧，位于第一轴杆(4)下侧的两个所述第一螺栓(8)相对于第一轴杆(4)所在圆心的夹角为30°。

5.根据权利要求1所述的一种产品设计用绘图装置，其特征在于，所述第一定位孔(12)的个数为四个。

说明书

技术领域

本实用新型涉及产品设计技术领域，尤其涉及一种产品设计用绘图装置。

背景技术

设计师进行产品设计时，需要绘图桌或者绘图架等绘图装置，现有技术中使用的绘图装置存在如下的缺点：绘图装置的结构较为固定，不便于对其高度和绘图板的角度进行调节，无法满足不同设计的操作需求，同时在使用后不便于收纳，占用过大的存放空间，因此需要对以上问题进行解决。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺陷，而提出的一种产品设计用绘图装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种产品设计用绘图装置，包括螺纹立杆，所述螺纹立杆的侧壁上螺纹连接有螺纹管，所述螺纹管的侧壁上对称安装有三个第一轴杆，每个所述第一轴杆均通过第一轴杆转动连接有支脚杆，每个所述支脚杆的底端均转动连接有底座，每个所述第一轴杆的侧壁上均螺纹连接有多个第一螺栓，所述支脚杆靠近第一轴杆一端的侧壁上开设有第二定位孔，所述第二定位孔与第一螺栓相匹配，所述螺纹立杆的顶端开设有转动槽，所述转动槽内通过第二轴杆转动连接有转动板，所述螺纹立杆顶端的侧壁上螺纹连接有第二螺栓，所述转动板的侧壁上均匀开设有多个第一定位孔，且第一定位孔与第二螺栓相匹配；

所述转动板的顶端安装有多个定位杆，所述转动板通过多个定位杆固定有绘画板，所述绘画板的底壁上开设有与每个定位杆相匹配的插孔，所述绘画板的底壁上安装有支撑板，所述支撑板贯穿插设有插杆，所述插杆的一端插设在转动板的侧壁上，所述转动板上开设有与插杆相匹配的固定孔，所述插杆的另一端安装有操作钮，所述插杆靠近操作钮一端的侧壁上绕设有弹簧，且弹簧的两端分别与操作钮和支撑板固定。

进一步地，所述螺纹立杆的底端以及靠近顶端的侧壁上均安装有限位环。

进一步地，所述底座的底壁上安装有橡胶垫，所述底座通过转轴与支脚杆的底端转动连接。

进一步地，每个所述第一轴杆的侧壁上均螺纹连接有三个第一螺栓，其中两个所述第一螺栓位于同一垂线上，另一个所述第一螺栓位于第一轴杆的左下侧，位于第一轴杆下侧的两个所述第一螺栓相对于第一轴杆所在圆心的夹角为30°。

进一步地，所述第一定位孔的个数为四个。

相比于现有技术，本实用新型的有益效果在于：

本方案的绘图装置通过各个结构的设置可实现方便快速的高度调节和角度调节，同时在使用亦可实现方便的拆卸收纳，结构简单，操作便捷，且装置的占用空间小。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。

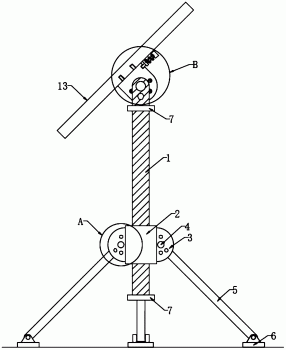

图1为本实用新型提出的一种产品设计用绘图装置的整体结构示意图；

图2为图1中A部分结构的放大图；

图3为图1中B部分结构的放大图；

图4为支脚杆的结构示意图。

图中：1螺纹立杆、2螺纹管、3半圆调节座、4第一轴杆、5支脚杆、6底座、7限位环、8第一螺栓、9第二轴杆、10第二螺栓、11转动板、12第一定位孔、13绘画板、14支撑板、15插杆、16操作钮、17弹簧、18第二定位孔、19定位杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-4，一种产品设计用绘图装置，包括螺纹立杆1，螺纹立杆1的侧壁上螺纹连接有螺纹管2，螺纹管2的侧壁上对称安装有三个第一轴杆4，每个第一轴杆4均通过第一轴杆4转动连接有支脚杆5，每个支脚杆5的底端均转动连接有底座6，每个第一轴杆4的侧壁上均螺纹连接有多个第一螺栓8，支脚杆5靠近第一轴杆4一端的侧壁上开设有第二定位孔18，第二定位孔18与第一螺栓8相匹配，螺纹立杆1的顶端开设有转动槽，转动槽内通过第二轴杆9转动连接有转动板11，螺纹立杆1顶端的侧壁上螺纹连接有第二螺栓10，转动板11的侧壁上均匀开设有多个第一定位孔12，且第一定位孔12与第二螺栓10相匹配；

转动板11的顶端安装有多个定位杆19，转动板11通过多个定位杆19固定有绘画板13，绘画板13的底壁上开设有与每个定位杆19相匹配的插孔，绘画板13的底壁上安装有支撑板14，支撑板14贯穿插设有插杆15，插杆15的一端插设在转动板11的侧壁上，转动板11上开设有与插杆15相匹配的固定孔，插杆15的另一端安装有操作钮16，插杆15靠近操作钮16一端的侧壁上绕设有弹簧17，且弹簧17的两端分别与操作钮16和支撑板14固定。

螺纹立杆1的底端以及靠近顶端的侧壁上均安装有限位环7。

底座6的底壁上安装有橡胶垫，底座6通过转轴与支脚杆5的底端转动连接。

每个第一轴杆4的侧壁上均螺纹连接有三个第一螺栓8，其中两个第一螺栓8位于同一垂线上，另一个第一螺栓8位于第一轴杆4的左下侧，位于第一轴杆4下侧的两个第一螺栓8相对于第一轴杆4在圆心的夹角为30°。

第一定位孔12的个数为四个。

本实用新型的工作原理及使用流程：将三个支脚杆5分别打开，并转动第一螺栓8，使得第一螺栓8与支脚杆5上的第二定位孔18相互配合从而完成支脚杆5的固定，上述用于固定支脚杆5的第一螺栓8为位于第一轴杆4左下侧的第一螺栓8。

三个支脚杆5打开后，转动螺纹管2，调节螺纹管2在螺纹立杆1上的位置，从而可调节螺纹立杆1顶端的高度，待高度确定有，将螺纹立杆1通过三个支脚杆5放置在地面上，将绘画板13通过其底壁上的插孔与转动板11顶壁上的定位杆19进行配合，然后将插杆15插入转动板11侧部开设的固定槽内，此时完成绘画板13与转动板11的组装。

通过第二轴杆9调节转动板11和绘画板13相对于螺纹立杆1顶端的角度，并通过第二螺栓10与第一定位孔12的配合完成固定，此时可通过本装置进行绘图。

使用结束后，可将装置的绘画板13进行拆卸收纳，同时可对三个支脚杆5进行折叠，方便存放，占用空间小。

支脚杆5的折叠操作为，向上转动支脚杆5，并通过上侧的第一螺栓8进行固定即可。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
