专利摘要

本实用新型涉及一种可隐藏刀头的美工刀，包括刀壳、杠杆、轮子、弹簧及弹簧壳、刀片和直角束边器；刀壳内上部设有凹槽、刀壳内下部设有杠杆和轮子，杠杆的支点通过支点轴连接在刀壳下部，支点轴固定在刀壳内，杠杆能够沿支点自由转动；刀片由若干刀片节组成，每个刀片节的上端设有圆孔，刀壳的凹槽中设有可滑动的第一连接杆，第一连接杆穿过刀片左端刀片节的圆孔，第一连接杆能够带动刀片在凹槽内自由滑动，杠杆左端连接轮子的转轴，杠杆右端设有第二连接杆，第二连接杆穿过刀片右端刀片节的圆孔；在轮子处设有弹簧壳及弹簧，在刀壳下端连接有可打开的直角束边器。本实用新型可自动隐藏刀头、不用直尺就可以划直线且可以更换刀头。

权利要求

1.一种可隐藏刀头的美工刀，其特征在于：包括刀壳、杠杆、轮子、弹簧及弹簧壳、刀片和直角束边器；所述刀壳内上部设有凹槽、刀壳内下部设有杠杆和轮子，杠杆的支点通过支点轴连接在刀壳下部，支点轴固定在刀壳内，杠杆能够沿支点自由转动；刀片由若干刀片节组成，每个刀片节的上端设有圆孔，刀壳的凹槽中设有可滑动的第一连接杆，所述第一连接杆穿过刀片左端刀片节的圆孔，第一连接杆能够带动刀片在凹槽内自由滑动，所述杠杆左端连接轮子的转轴，杠杆右端设有第二连接杆，第二连接杆穿过刀片右端刀片节的圆孔；在轮子处设有弹簧壳及弹簧，所述弹簧壳包括外弹簧壳、内弹簧壳，弹簧壳内具有弹簧，外弹簧壳固定在刀壳内，内弹簧壳的下端抵在轮子的转轴处；在刀壳下端连接有可打开的直角束边器。

2.根据权利要求1所述的可隐藏刀头的美工刀，其特征在于：外弹簧壳的上端有两个限位孔，内弹簧壳内具有两个直杆，内弹簧壳镶嵌在外弹簧壳中，能够在外弹簧壳内上下滑动，内弹簧壳的两个直杆上套有弹簧，内弹簧壳的两个直杆插入外弹簧壳的两个限位孔中，将弹簧限制在内弹簧壳中。

3.根据权利要求1所述的可隐藏刀头的美工刀，其特征在于：直角束边器包括外直角束边、内直角束边，内直角束边为两端开口且中空的长方体，外直角束边呈矩形框，外直角束边可插入内直角束边内。

4.根据权利要求3所述的可隐藏刀头的美工刀，其特征在于：内直角束边内侧边与刀壳下沿侧边之间通过转轴连接，使直角束边器可绕轴转动。

5.根据权利要求4所述的可隐藏刀头的美工刀，其特征在于：直角束边器上端设有长条型的直角束边限位装置，使直角束边在展开时与刀壳限定为90°状态。

6.根据权利要求3所述的可隐藏刀头的美工刀，其特征在于：所述外直角束边及刀壳上设有磁铁。

说明书

技术领域

本发明涉及一种美工刀，具体涉及一种可隐藏刀头的美工刀。

背景技术

美工刀也俗称刻刀或壁纸刀，是一种美术和做手工艺品用的刀，主要用来切割质地较软的东西，多为塑刀柄和刀片两部分组成，为抽拉式结构。也有少数为金属刀柄，刀片多为斜口，用钝可顺片身的划线折断，出现新的刀锋，方便使用。很多美工刀方便折断，会在折线工艺上做处理，但是这些处理对于人来说可能会比较危险，使用时应多加小心。

发明内容

本发明的目的是提供一种可隐藏刀头的美工刀，安全方便，可自动隐藏刀头、不用直尺就可以划直线且可以更换刀头。

为解决上述技术问题,本发明提供的技术方案是：

一种可隐藏刀头的美工刀，包括刀壳、杠杆、轮子、弹簧及弹簧壳、刀片和直角束边器；所述刀壳内上部设有凹槽、刀壳内下部设有杠杆和轮子，杠杆的支点通过支点轴连接在刀壳下部，支点轴固定在刀壳内，杠杆能够沿支点自由转动；刀片由若干刀片节组成，每个刀片节的上端设有圆孔，刀壳的凹槽中设有可滑动的第一连接杆，所述第一连接杆穿过刀片左端刀片节的圆孔，第一连接杆能够带动刀片在凹槽内自由滑动，所述杠杆左端连接轮子的转轴，杠杆右端设有第二连接杆，第二连接杆穿过刀片右端刀片节的圆孔；在轮子处设有弹簧壳及弹簧，所述弹簧壳包括外弹簧壳、内弹簧壳，弹簧壳内具有弹簧，外弹簧壳固定在刀壳内，内弹簧壳的下端抵在轮子的转轴处；在刀壳下端连接有可打开的直角束边器。

进一步的，外弹簧壳的上端有两个限位孔，内弹簧壳内具有两个直杆，内弹簧壳镶嵌在外弹簧壳中，能够在外弹簧壳内上下滑动，内弹簧壳的两个直杆上套有弹簧，内弹簧壳的两个直杆插入外弹簧壳的两个限位孔中，将弹簧限制在内弹簧壳中。

进一步的，直角束边器包括外直角束边、内直角束边，内直角束边为两端开口且中空的长方体，外直角束边呈矩形框，外直角束边可插入内直角束边内。

进一步的，内直角束边内侧边与刀壳下沿侧边之间通过转轴连接，使直角束边器可绕轴转动。

进一步的，直角束边器上端设有长条型的直角束边限位装置，使直角束边在展开时与刀壳限定为90°状态。

进一步的，所述外直角束边及刀壳上设有磁铁，与刀壳外侧的相吸，完成收纳。

进一步的，使用美工刀划直线时，将美工刀的直角束边器展开，将其直角处贴合桌子的边沿，下压美工刀，轮子上移，刀头下移。可完成直线裁切。使用完美工刀，轮子在弹簧的作用下下移，刀头上移，刀头隐藏。将外直角束边插入内直角束边，转动直角束边器。使其贴在刀壳的另一侧，外直角束边上的磁铁与刀壳外侧的相吸，完成省空间收纳。刀片被分为多块，当刀头变钝时，可掰下刀头变钝的刀片节，安装好后重新使用。

附图说明

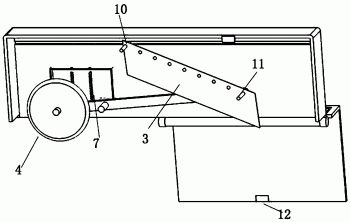

图1：本发明可隐藏刀头的美工刀的结构示意图。

图2：刀壳的结构示意图。

图3：刀壳与直角束边器的连接示意图。

图4：外弹簧壳的结构示意图。

图5：内弹簧壳的结构示意图。

图6：杠杆的结构示意图。

图7：外直角束边的结构示意图。

图8：内直角束边的结构示意图。

图9：可隐藏刀头的美工刀的背面结构示意图。

图10：可隐藏刀头的美工刀的使用示意图。

图11：可隐藏刀头的美工刀的收纳状态示意图。

图中：1-刀壳，2-杠杆，3-刀片，4-轮子，5-外弹簧壳，6-内弹簧壳，7-弹簧，8-内直角束边，9-外直角束边，10-第一连接杆，11-第二连接杆，12-磁铁。

具体实施方式

下面结合具体实施例对本发明作进一步说明。

一种可隐藏刀头的美工刀，包括刀壳1、杠杆2、轮子4、弹簧7及弹簧壳、刀片3和直角束边器；所述刀壳1内上部设有凹槽、刀壳1内下部设有杠杆2和轮子4，杠杆2的支点通过支点轴连接在刀壳1下部，支点轴固定在刀壳1内，杠杆2能够沿支点自由转动；刀片 3由若干刀片3节组成，每个刀片3节的上端设有圆孔，刀壳1的凹槽中设有可滑动的第一连接杆10，所述第一连接杆10穿过刀片3左端刀片3节的圆孔，第一连接杆10能够带动刀片3在凹槽内自由滑动，所述杠杆2左端连接轮子4的转轴，杠杆2右端设有第二连接杆11，第二连接杆11穿过刀片3右端刀片3节的圆孔；在轮子4处设有弹簧壳及弹簧7，所述弹簧壳包括外弹簧壳5、内弹簧壳6，弹簧壳内具有弹簧7，外弹簧壳5固定在刀壳1内，内弹簧壳6的下端抵在轮子4的转轴处；在刀壳1下端连接有可打开的直角束边器。

外弹簧壳5的上端有两个限位孔，内弹簧壳6内具有两个直杆，内弹簧壳6镶嵌在外弹簧壳5中，能够在外弹簧壳5内上下滑动，内弹簧壳6的两个直杆上套有弹簧7，内弹簧壳6 的两个直杆插入外弹簧壳5的两个限位孔中，将弹簧7限制在内弹簧壳6中。

直角束边器包括外直角束边9、内直角束边8，内直角束边8为两端开口且中空的长方体，外直角束边9呈矩形框，外直角束边9可插入内直角束边8内。

内直角束边8内侧边与刀壳1下沿侧边之间通过转轴连接，使直角束边器可绕轴转动。

直角束边器上端设有长条型的直角束边限位装置，使直角束边在展开时与刀壳1限定为 90°状态。

所述外直角束边9及刀壳1上设有磁铁12。

需要注意的是，本发明中的“上”、“下”、“左”、“右”，均为描述结构的的需要，并非代表对结构组成方向的约束。

以上所述，仅是本发明的较佳实施例，并非对本发明作任何形式上的限制，任何熟悉本专业的技术人员，在不脱离本发明技术方案范围内，依据本发明的技术实质，对以上实施例所作的任何简单的修改、等同替换与改进等，均仍属于本发明技术方案的保护范围之内。
