专利摘要

一种不伤手的插菜板，利用活动插板沿滑槽滑动，刀头的刀片从面板上长方形口近进料口端与块状果蔬接触，块状果蔬随之与斜挡板的斜面接触不再移动，活动插板继续带动刀头移动，前面的刀片压入到块状果蔬之中，逐渐深入，后面的刀片再压入到块状果蔬之中，直至刀头上所有刀片全部从面板上长方形口远进料口端滑出，没入面板下，刀片切下的果蔬片或条落在菜板或菜盆之中，块状果蔬的重力和斜挡板共同作用，使块状果蔬完成下端面与刀头的刀片接触、压入、切削、分离动作，直至块状果蔬切完为止，本法不需用手压推动块状果蔬与插菜板产生相对运动完成切菜工作，人手只需推拉把手，不接触刀头和刀片，不会伤手，结构简单。

权利要求

1.一种不伤手的插菜板，其特征是：框架（10）由一块不锈钢薄板折出一个面板和两个侧板，每个侧板再折个折边，形成框架结构，折边与面板平行，侧板分别与面板和折边垂直，两个侧板相互平行，将两块连接板（3）分别在无侧板的折边两边用螺钉（13）将两个折边固定，稳定框架结构；面板是开设长方形口，尺寸为斜挡板（9）内侧在面板上投影的尺寸，斜挡板（9）焊接在面板上，斜挡板（9）的U型口语面板形成进料口，两个支架轴（2）的一端分别固定在框架（10）的两个侧板的近进料口端上，另一端连接支架（1），支架（1）可绕支架轴（2）旋转，使支架（1）处于支撑或收纳状态；把手（6）安装在活动插板（7）上，活动插板（7）插入到框架（10）的面板、侧板和折边形成的两个滑槽B（15）中受限滑动，弹性限位组件（4）装配在框架（10）的一个侧板近进料口端上，弹性限位组件（4）中的弹簧片压在滑槽A（5）中，防止活动插板（7）从滑槽B（15）的近进料口端一端脱离，限位螺钉（14）安装在框架（10）的一个侧板远进料口端上，防止活动插板（7）从滑槽B（15）的远进料口端一端脱离，框架（10）的一个侧板中段开设换刀口（16），活动插板（7）上的燕尾槽部分滑动到换刀口（16）处，根据插菜是粗丝、细丝、平片或瓦楞片更换可替换插菜刀片（11）及刀头（12）；支架（1）绕支架轴（2）旋转，使支架（1）处于支撑状态，从进料口放入块状果蔬（8），抓住把手（6），从滑槽B（15）近进料口端抽出活动插板（7）到弹性限位组件（4）限位处，使刀头（12）与块状果蔬（8）分离，推动把手（6），活动插板（7）沿滑槽B（15）向内滑动，刀头（12）前面的刀片从面板上长方形口近进料口端与块状果蔬（8）接触，块状果蔬（8）随之与斜挡板（9）的斜面接触不再移动，活动插板（7）继续带动刀头（12）移动，前面的刀片压入到块状果蔬（8）之中，逐渐深入，后面的刀片再压入到块状果蔬（8）之中，直至刀头（12）上所有刀片全部从面板上长方形口远进料口端滑出，没入面板下，刀片切下的果蔬片或条落在菜板或菜盆之中，活动插板（7）的滑动前端顶到限位螺钉（14）；抓住把手（6）拉回活动插板（7），块状果蔬（8）因重力作用，再与活动插板（7）上的可替换插菜刀片（11）接触，周而复始，将块状果蔬（8）切完为止；扳动弹性限位组件（4），弹性限位组件（4）中的弹簧片弹出滑槽A（5），活动插板（7）从滑槽B（15）的近进料口端一端脱离，清洗整个插菜板；远离进料口端的连接板（3）上开设悬挂孔（17），用于悬挂清洁后的插菜板。

说明书

技术领域

本实用新型涉及日常生活用品领域，特别涉及一种家庭或小餐厅厨房用块状果蔬切片、切条的手动用具。

背景技术

在日常生活活动中，为迎合食客或食料的要求，需要将一些块状果蔬切片或条状，有许多时候是厨师或做饭的人用刀功完成，但用量大时，切菜速度跟不上，且容易伤手，为了达到快速切削的效果，很多人选择了购置切菜器，但有的功能单一，有的是多功能的，可切菜后期易伤手或留一段无法切出预想的形状。

发明内容

本实用新型所要解决的技术问题是：用一套框架结构完成角度变化，切削的原理；完成不伤手的结构设计；完成多功能切菜的需求。

本实用新型解决其技术问题所采用的技术方案是：一种不伤手的插菜板，其特征是：框架10由一块不锈钢薄板折出一个面板和两个侧板，每个侧板再折个折边，形成框架结构，折边与面板平行，侧板分别与面板和折边垂直，两个侧板相互平行，将两块连接板3分别在无侧板的折边两边用螺钉13将两个折边固定，稳定框架结构；面板是开设长方形口，尺寸为斜挡板9内侧在面板上投影的尺寸，斜挡板9焊接在面板上，斜挡板9的U型口语面板形成进料口，两个支架轴2的一端分别固定在框架10的两个侧板的近进料口端上，另一端连接支架1，支架1可绕支架轴2旋转，使支架1处于支撑或收纳状态；把手6安装在活动插板7上，活动插板7插入到框架10的面板、侧板和折边形成的两个滑槽B15中受限滑动，弹性限位组件4装配在框架10的一个侧板近进料口端上，弹性限位组件4中的弹簧片压在滑槽A5中，防止活动插板7从滑槽B15的近进料口端一端脱离，限位螺钉14安装在框架10的一个侧板远进料口端上，防止活动插板7从滑槽B15的远进料口端一端脱离，框架10的一个侧板中段开设换刀口16，活动插板7上的燕尾槽部分滑动到换刀口16处，根据插菜是粗丝、细丝、平片或瓦楞片更换可替换插菜刀片11及刀头12；支架1绕支架轴2旋转，使支架1处于支撑状态，从进料口放入块状果蔬8，抓住把手6，从滑槽B15近进料口端抽出活动插板7到弹性限位组件4限位处，使刀头12与块状果蔬8分离，推动把手6，活动插板7沿滑槽B15向内滑动，刀头12前面的刀片从面板上长方形口近进料口端与块状果蔬8接触，块状果蔬8随之与斜挡板9的斜面接触不再移动，活动插板7继续带动刀头12移动，前面的刀片压入到块状果蔬8之中，逐渐深入，后面的刀片再压入到块状果蔬8之中，直至刀头12上所有刀片全部从面板上长方形口远进料口端滑出，没入面板下，刀片切下的果蔬片或条落在菜板或菜盆之中，活动插板7的滑动前端顶到限位螺钉14；抓住把手6拉回活动插板7，块状果蔬8因重力作用，再与活动插板7上的可替换插菜刀片11接触，周而复始，将块状果蔬8切完为止；扳动弹性限位组件4，弹性限位组件4中的弹簧片弹出滑槽A5，活动插板7从滑槽B15的近进料口端一端脱离，清洗整个插菜板；远离进料口端的连接板3上开设悬挂孔17，用于悬挂清洁后的插菜板。

由于采用上述技术方案，本实用新型所具有的优点和积极效果是：一种不伤手的插菜板，利用活动插板沿滑槽滑动，刀头的刀片从面板上长方形口近进料口端与块状果蔬接触，块状果蔬随之与斜挡板的斜面接触不再移动，活动插板继续带动刀头移动，前面的刀片压入到块状果蔬之中，逐渐深入，后面的刀片再压入到块状果蔬之中，直至刀头上所有刀片全部从面板上长方形口远进料口端滑出，没入面板下，刀片切下的果蔬片或条落在菜板或菜盆之中，块状果蔬的重力和斜挡板共同作用，使块状果蔬完成下端面与刀头的刀片接触、压入、切削、分离动作，直至块状果蔬切完为止，本法不需用手压推动块状果蔬与插菜板产生相对运动完成切菜工作，人手只需推拉把手，不接触刀头和刀片，不会伤手，结构简单。

附图说明：

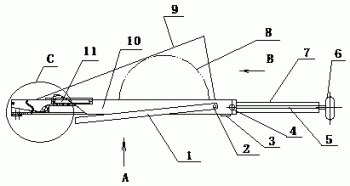

图1是本实用新型的主视图；

图2是图1的A向视图；

图3是图1的B向视图；

图4是图1中C部的放大视图；

图5是图1工作状态主视图；

图6是图1极限工作状态主视图。

图中：1.支架；2.支架轴；3.连接板；4.弹性限位组件；5.滑槽A；6.把手；7.活动插板；8.块状果蔬；9.斜挡板；10.框架；11.可替换插菜刀片；12.刀头；13.螺钉；14.限位螺钉；15.滑槽B；16.换刀口；17.悬挂孔。

具体实施方式：一种不伤手的插菜板，如图1-图6所示，其特征是：框架10由一块不锈钢薄板折出一个面板和两个侧板，每个侧板再折个折边，形成框架结构，折边与面板平行，侧板分别与面板和折边垂直，两个侧板相互平行，将两块连接板3分别在无侧板的折边两边用螺钉13将两个折边固定，稳定框架结构；面板是开设长方形口，尺寸为斜挡板9内侧在面板上投影的尺寸，斜挡板9焊接在面板上，斜挡板9的U型口语面板形成进料口，两个支架轴2的一端分别固定在框架10的两个侧板的近进料口端上，另一端连接支架1，支架1可绕支架轴2旋转，使支架1处于支撑或收纳状态；把手6安装在活动插板7上，活动插板7插入到框架10的面板、侧板和折边形成的两个滑槽B15中受限滑动，弹性限位组件4装配在框架10的一个侧板近进料口端上，弹性限位组件4中的弹簧片压在滑槽A5中，防止活动插板7从滑槽B15的近进料口端一端脱离，限位螺钉14安装在框架10的一个侧板远进料口端上，防止活动插板7从滑槽B15的远进料口端一端脱离，框架10的一个侧板中段开设换刀口16，活动插板7上的燕尾槽部分滑动到换刀口16处，根据插菜是粗丝、细丝、平片或瓦楞片更换可替换插菜刀片11及刀头12；支架1绕支架轴2旋转，使支架1处于支撑状态，从进料口放入块状果蔬8，抓住把手6，从滑槽B15近进料口端抽出活动插板7到弹性限位组件4限位处，使刀头12与块状果蔬8分离，推动把手6，活动插板7沿滑槽B15向内滑动，刀头12前面的刀片从面板上长方形口近进料口端与块状果蔬8接触，块状果蔬8随之与斜挡板9的斜面接触不再移动，活动插板7继续带动刀头12移动，前面的刀片压入到块状果蔬8之中，逐渐深入，后面的刀片再压入到块状果蔬8之中，直至刀头12上所有刀片全部从面板上长方形口远进料口端滑出，没入面板下，刀片切下的果蔬片或条落在菜板或菜盆之中，活动插板7的滑动前端顶到限位螺钉14；抓住把手6拉回活动插板7，块状果蔬8因重力作用，再与活动插板7上的可替换插菜刀片11接触，周而复始，将块状果蔬8切完为止；扳动弹性限位组件4，弹性限位组件4中的弹簧片弹出滑槽A5，活动插板7从滑槽B15的近进料口端一端脱离，清洗整个插菜板；远离进料口端的连接板3上开设悬挂孔17，用于悬挂清洁后的插菜板。
