专利摘要

一种基于监测电位校正的主动源传导电法，该方法通过在常规主动源传导型电法基础上，增设某个固定点的电位监测，并获取该点上的不同时刻的视电阻率校正系数，对其他测点上的实测视电阻率根据不同时刻的校正系数进行校正，对校正后的视电阻率进行数据处理和解译，实现高精度的电法勘探。该方法相对于常规传导型电法而言，能在一定程度上消除全区的随机电场信号干扰，从而获得更高的勘探精度。该方法适用于随机电场干扰较大的测区，如城镇、厂矿等测区。

权利要求

1.一种基于监测电位校正的主动源传导电法，其具体步骤如下：

a)按照常规主动源传导电法的方式，布置发射系统和供电电极，并记录供电电流值和对应的供电时刻，以及供电电极的坐标；

b)在供电电极周边选择一个点作为电位监测点，并布置相应监测电极和电位接收机，记录监测电极的坐标，电位接收机设置为间隔某个时间长度值重复采集，重复测量发射系统供电情况下的相应监测电极上的电位值和记录监测电位的时刻；

c)按照常规的主动源传导电法的电位测量方式，在发射系统供电情况下，在相应测点上通过电位接收机测量相应测点所对应的测量电极上的电位值和记录测量电位的时刻；

d)当所有测点上的电位测量完毕，则结束电位监测点上的电位监测工作；

e)计算电位监测点的所有监测电位的视电阻率值和所有测点的原始视电阻率值；即对相应时刻的电位值用相应的装置系数和相应时刻的电流值进行归一化，获得相应的视电阻率值；

f)根据所有测点(不包括电位监测点)上的电位测量时刻，求取所有测点中的电位测量时刻的最小值和最大值；

g)求取所有测点中的电位测量时刻的最小值和最大值范围时间内的电位监测点的视电阻率的平均值；

h)然后求取电位监测点的视电阻率的平均值和电位监测点某个时刻的视电阻率的比值，作为相应时刻的视电阻率校正系数，获得视电阻率校正系数的时间序列数据；

i)根据相应测点的测量电位的时刻，选择与该时刻相同时刻的视电阻率校正系数，求取该时刻的视电阻率校正系数与该时刻的相应测点的原始视电阻率的乘积，获得相应测点的校正后的视电阻率值；

j)对所有测点的校正后的视电阻率值进行解译，获得主动源传导型电法的勘探新成果。

2.如权利要求1所述的一种基于监测电位校正的主动源传导电法，其特征在于：优选地，发射系统的供电电流一旦存在1％的供电电流变化时，则记录相应的供电电流值和对应的供电时刻。

3.如权利要求1所述的一种基于监测电位校正的主动源传导电法，其特征在于：优选地，发射系统的供电电极数量为2个，电位监测点的监测电极数量为2个，且2个监测电极的连线与2个供电电极的连线的夹角不大于30度。

4.如权利要求1所述的一种基于监测电位校正的主动源传导电法，其特征在于：优选地，任一监测电极到任一供电电极的距离均不大于任意两个供电电极之间的距离的最大值。

5.如权利要求1所述的一种基于监测电位校正的主动源传导电法，其特征在于：优选地，相应监测电极之间的距离不小于测区内测量电极偶极对的最小长度或不小于相邻测点之间的距离。

6.如权利要求1所述的一种基于监测电位校正的主动源传导电法，其特征在于：优选地，步骤b)中的电位监测点的电位接收机设置的采集间隔时间长度值不大于1分钟。

7.如权利要求1所述的一种基于监测电位校正的主动源传导电法，其特征在于：当测点记录测量电位的时刻与视电阻率校正系数的所有时刻不相同时，则对视电阻率校正系数根据测点记录测量电位的时刻进行插值，求取与测点记录测量电位的时刻相同时刻的视电阻率校正系数，用于步骤i)中的视电阻率校正。

说明书

技术领域

本发明涉及一种勘查地球物理领域的传导电法勘探方法，该方法能在一定程度上减弱测区内的随机电场干扰，从而提高主动源传导电法的勘探精度和效果。

背景技术

目前勘查地球物理领域的主动源传导电法一般是通过专用的发射系统向供电电极供出电流，并通过连接测量电极上的电位接收机获取测量电极上的电位，并换算相应测点上的视电阻率等电性参数，再对视电阻率等电性参数进行数据处理和解译，从而获得测区内的电阻率分布特征，并进行相应的地质解译。

常规主动源传导电法对于随机电场干扰的压制一般是通过加大供电电流，提高电位接收机获取的电位数据的信噪比，从而提高勘探精度。当随机电场干扰信号较弱或主动源所供出的供电电流相对于干扰信号很强时，主动源传导电法的接收机能获得相对可靠的数据。

但当在随机电场干扰较大的测区(如城镇)开展传导电法时，由于电场干扰过大，导致主动源传导电法的数据质量降低，如果通过加大供电电流虽然能提高勘探数据的信噪比，但一方面将增加发射系统的功率，给发射系统的性能要求提高，且勘探成本也相应增加；另一方面随机电场干扰较大的测区一般人类活动频繁，如果提高供电电流，则增加供电的安全风险等。

发明内容：

为了提高主动源传导电法勘探精度，扩大该方法的应用范围，特别是提高该方法在城镇中的适应能力，故提出一种基于监测电位校正的主动源传导电法。该方法在常规主动源传导电法的基础上，增设一个电位监测点，并获取该监测点的不同时刻的电位，从而求取不同时刻的视电阻率校正系数，并对所有测点的实测数据进行校正，从而减少测点实测数据中的随机电位的干扰程度，提高勘探精度和勘探效果。

一种基于监测电位校正的主动源传导电法，其具体步骤如下：

a)按照常规主动源传导电法的方式，布置发射系统，如布置发射机、导线、供电电极等，并记录供电电流值和对应的供电时刻，以及供电电极的坐标。一般主动源传导电法布置A和B共2个供电电极。优选地，发射系统的供电电流一旦存在1％的供电电流变化时，则记录相应的供电电流值和对应的供电时刻。或者发射系统每隔某个时间长度进行供电电流值的保存，即获得供电电流的时间序列数据。

b)在供电电极周边选择一个点作为电位监测点，并布置相应监测电极和电位接收机，记录监测电极的坐标，电位接收机设置为间隔某个时间长度值重复采集，重复测量发射系统供电情况下的相应监测电极上的电位值和记录监测电位的时刻。优选地，相应监测电极之间的距离不小于测区内测量电极偶极对的最小长度或不小于相邻测点之间的距离。优选地，电位监测点的监测电极数量为2个，且2个监测电极的连线与2个供电电极的连线的夹角不大于30度，之所以设置该角度，主要是为了提高监测电极上的电位值，避免电位值过低，导致监测电位的信噪比过低，影响勘探精度；若同时供电的供电电极数量大于2个，则不设置30度的限制要求。优选地，任一监测电极到任一供电电极的距离均不大于任意两个供电电极之间的距离的最大值；设置该限制条件，同样是为了提高监测电极之间的电位值，即不宜把监测电极布置在远离供电电极的部位，宜布置在供电电极附近，从而能保证监测电位的数据质量。为了保证监测电位中包含测区内的随机电位干扰信号具有比较好的代表性，可以把监测电极布置在供电电极的中间点附近。为了提高监测电位的测量精度和保证监测效率，优选设置电位监测点的电位接收机的采集间隔时间长度值不大于1分钟，电位接收机可以采用自动或手动控制，以自动采集模式为最佳。

c)按照常规的主动源传导电法的电位测量方式，在发射系统供电情况下，在相应测点上通过电位接收机测量相应测点所对应的测量电极上的电位值和记录测量电位的时刻。可以采用电阻率扫面方式，如开展中间梯度电阻率扫面，也可以采用电阻率测深方式，如开展对称四极或一字形或类三维电阻率测深等。即开展一维、二维、三维或类三维电法勘探均不影响该方法的使用。

d)当所有测点上的电位测量完毕，则结束电位监测点上的电位监测工作。即电位监测点上的电位监测工作在所有测点的测量工作之前启动，在所有测点的测量工作结束后才结束，以便获得对所有测点的校正系数。虽然如果遇到监测点上的电位接收机由于某种故障，导致在部分测点还未结束工作之前提前结束电位监测工作，可以采用对已有监测电位的时间序列数据进行外延插值，获得插值的监测数据，即可以作为补救措施，但需要注意通过外延插值获得的校正效果一般而言精度会有所下降。

e)通过主动源传导电法的装置系数公式计算电位监测点的所有监测电位的视电阻率值和所有测点的原始视电阻率值；即对相应时刻的电位值用相应的装置系数和相应时刻的电流值进行归一化，获得相应的视电阻率值。该步骤与常规的主动源传导电法的视电阻率计算方式类似。对于电位监测点的监测电位归一化为视电阻率值时，由于所有监测电位测量是在相同的监测电极上进行的，监测电极的位置在测量过程中不改变，如果供电电极不改变位置的话，则其视电阻率计算中的装置系数是固定的。

f)根据所有测点(不包括电位监测点)上的电位测量时刻，求取所有测点中的电位测量时刻的最小值和最大值。

g)求取所有测点中的电位测量时刻的最小值和最大值范围时间内的电位监测点的视电阻率的平均值。

h)然后求取电位监测点的视电阻率的平均值和电位监测点某个时刻的视电阻率的比值，作为相应时刻的视电阻率校正系数，获得视电阻率校正系数的时间序列数据。电位监测点的视电阻率的平均值可以采用算术平均值或几何平均值或其他方式的平均值。为了减少一些偶然的强干扰数据的影响，可以设置一个阈值，在求取平均值之前剔除一些存在明显干扰的数据，即不让存在明显干扰的数据参与视电阻率平均值计算。

i)根据相应测点的测量电位的时刻，选择与该时刻相同时刻的视电阻率校正系数，求取该时刻的视电阻率校正系数与该时刻的相应测点的视电阻率的乘积，获得相应测点的校正后的视电阻率值。当测点记录测量电位的时刻与视电阻率校正系数的所有时刻不相同时，则对视电阻率校正系数根据测点记录测量电位的时刻进行插值，求取与测点记录测量电位的时刻相同时刻的视电阻率校正系数，用于该步骤中的视电阻率校正。

j)对所有测点的校正后的视电阻率值进行解译，获得主动源传导型电法的勘探新成果。如开展的是电阻率测深，则用校正后的视电阻率值替换常规的主动源传导电法的原始视电阻率值，用校正后的数值进行后续的数据处理和正反演。由于校正后的视电阻率结果中剔除了部分随机电场干扰数据，故其结果更符合测区内的实际情况，从而获得更高的勘探精度，更好的勘探效果。

如果勘探过程中要改变供电电极的位置，则以上步骤仅处理相同供电电极供电时的电位测量结果，不同供电电极供电时的电位测量结果不混合计算，而是分批计算校正后的视电阻率结果，再对所有的校正后的视电阻率结果进行处理和解译。

附图说明：

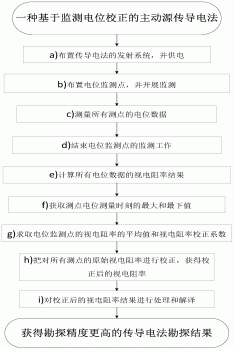

图1为本发明的一种基于监测电位校正的主动源传导电法的方法流程图；

图2为本发明的一种基于监测电位校正的主动源传导电法的野外布置示意图；

其中图2中的十字形符号及编号A和B，分别表示2个供电电极位置及编号；黑色圆形实心点及编号(J1和J2)为电位监测点的2个监测电极及编号；黑色三角形实心点及编号(1/2/3/4/5)分别表示5个测点及编号。

具体实施方式：

以下参照图1、图2，结合具体实施方式对本发明做进一步说明。

按照如图1所示的一种基于监测电位校正的主动源传导电法的方法流程图中的步骤，和如图2的野外布置示意图，实施本方法，其具体步骤如下：

a)按照常规主动源传导电法的方式，如图2所示，布置发射系统，通过2个供电电极A和B供电，并每隔10秒就记录供电电流值和对应的供电时刻，并记录供电电极(如图2中的A和B)的坐标。

b)在供电电极周边选择一个点作为电位监测点，并布置相应监测电极(如图2中的J1和J2)和电位接收机(能自动采集电位和记录采集时刻)，记录监测电极(如图2中的J1和J2)的坐标，电位接收机设置为每间隔30秒重复采集，重复测量发射系统供电情况下的相应监测电极(如图2中的J1和J2)上的电位值和记录监测电位的时刻。

c)按照常规的主动源传导电法的电位测量方式，在发射系统供电情况下，在相应测点(如图2中的1/2/3/4/5)上通过电位接收机测量相应测点(如图2中的1/2/3/4/5)所对应的测量电极上的电位值和记录测量电位的时刻。

d)当所有测点(如图2中的1/2/3/4/5)上的电位测量完毕，则结束电位监测点上的电位监测工作。即电位监测点上的电位监测工作在所有测点(如图2中的1/2/3/4/5)的测量工作之前启动，在所有测点(如图2中的1/2/3/4/5)的测量工作结束后才结束，以便获得对所有测点(如图2中的1/2/3/4/5)的视电阻率校正系数。

e)通过主动源传导电法的装置系数公式计算电位监测点的所有监测电位的视电阻率值和所有测点(如图2中的1/2/3/4/5)的视电阻率值；即对相应时刻的电位值用相应的装置系数和相应时刻的电流值进行归一化，获得相应的视电阻率值。该步骤与常规的主动源传导电法的视电阻率计算方式类似。

f)根据所有测点(如图2中的1/2/3/4/5)(不包括电位监测点)上的电位测量时刻，求取所有测点(如图2中的1/2/3/4/5)的电位测量时刻的最小值和最大值。

g)求取所有测点(如图2中的1/2/3/4/5)的电位测量时刻的最小值和最大值范围时间内的电位监测点的视电阻率的平均值。

h)然后求取电位监测点的视电阻率的平均值和电位监测点某个时刻的视电阻率的比值，作为相应时刻的视电阻率校正系数，从而获得视电阻率校正系数的时间序列数据。电位监测点的视电阻率的平均值采用算术平均值。

i)根据相应测点(如图2中的1/2/3/4/5)的测量电位的时刻，选择与该时刻相同时刻的视电阻率校正系数，求取该时刻的视电阻率校正系数与该时刻的相应测点(如图2中的1/2/3/4/5)的视电阻率的乘积，获得相应测点(如图2中的1/2/3/4/5)的校正后的视电阻率值。当测点(如图2中的1/2/3/4/5)记录测量电位的时刻与视电阻率校正系数的所有时刻不相同时，则对视电阻率校正系数根据测点(如图2中的1/2/3/4/5)记录测量电位的时刻进行插值，求取与测点(如图2中的1/2/3/4/5)记录测量电位的时刻相同时刻的视电阻率校正系数，用于该步骤中的视电阻率校正。

j)对所有测点(如图2中的1/2/3/4/5)的校正后的视电阻率值进行解译，获得主动源传导型电法的勘探新成果。由于校正后的视电阻率结果中剔除了部分随机电场干扰数据，故其结果更符合测区内的实际情况，从而获得更高的勘探精度，更好的勘探效果。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明内。
