专利摘要

本实用新型公开了一种折叠式太阳能风能追光追风发电装置，包括圆台外壳、底座、扇形太阳能电池板、矩形太阳能电池板、自动追光系统、自动追风系统和遥控模型舵机转动系统；扇形太阳能电池板可转动地安装于两个矩形太阳能电池板之间，矩形太阳能电池板可转动地安装在圆台外壳上；推杆实现太阳能电池板的展开和折叠；自动追光系统将最大光照强度的旋转角度电信号发送至遥控模型舵机转动系统；自动追风系统与遥控模型舵机转动系统电连接；遥控模型舵机转动系统用于控制半圆台空气通道和后置推环装置在底座上的转动。本实用新型可有效增大受光面积，可实现全方位的追风追光，可进行精准角度的追光追风，以提高太阳能、风能发电效率。

权利要求

1.一种折叠式太阳能风能追光追风发电装置，其特征在于，包括：圆台外壳、底座、扇形太阳能电池板、矩形太阳能电池板、自动追光系统、自动追风系统和遥控模型舵机转动系统；

所述圆台外壳包括第一环形支座、第二环形支座、后置推环装置、推杆和半圆台空气通道；所述第一环形支座和所述第二环形支座从前向后依次竖直安装在所述半圆台空气通道上，所述第二环形支座内安装有多叶螺旋桨，所述后置推环装置通过滑块安装在所述底座上；所述半圆台空气通道可旋转地安装在所述底座上；

所述扇形太阳能电池板可转动地安装于两个所述矩形太阳能电池板之间，所述矩形太阳能电池板可转动地安装在所述第一环形支座上；

所述推杆的一端与所述矩形太阳能电池板的底部可转动连接，所述推杆的另一端与所述后置推环装置可转动连接；所述后置推环装置在所述底座上滑动，所述推杆推动所述矩形太阳能电池板和扇形太阳能电池板之间的折叠或展开；

所述自动追光系统包括光电电阻器和第一舵机，所述光电电阻器安装在第一舵机上，所述第一舵机安装在所述第一环形支座上，所述光电电阻器分别与第一舵机和所述遥控模型舵机转动系统电连接，所述光电电阻器将电信号传递给第一舵机并通过第一舵机实现旋转，并将最大光照强度的旋转角度电信号发送至所述遥控模型舵机转动系统；

所述自动追风系统中包括感风纸板和接触式绝对型角传感器，所述感风纸板安装在所述底座的前端，所述感风纸板的旋转时与所述接触式绝对型角传感器相接触，所述接触式绝对型角传感器与所述遥控模型舵机转动系统电连接；

所述遥控模型舵机转动系统安装在所述底座上，且所述半圆台空气通道安装在所述遥控模型舵机转动系统上，所述遥控模型舵机转动系统用于控制所述半圆台空气通道和所述后置推环装置在底座上的转动。

2.根据权利要求1所述的一种折叠式太阳能风能追光追风发电装置，其特征在于，所述扇形太阳能电池板和所述矩形太阳能电池板之间、两所述扇形太阳能电池板之间和两所述矩形太阳能电池板之间均通过第一碟形铰链相连，所述矩形太阳能电池板通过第二碟形铰链安装在所述第一环形支座上，所述推杆的一端与所述矩形太阳能电池板的底部通过推杆前置旋转副铰链相连，所述推杆的另一端通过推杆后置旋转副铰链与所述后置推环装置相连。

3.根据权利要求1所述的一种折叠式太阳能风能追光追风发电装置，其特征在于，还包括前置旋转支柱和后置旋转支柱；

所述前置旋转支柱安装在所述底座上，所述半圆台空气通道通过前置旋转支柱可旋转地安装在所述底座上；

所述后置旋转支柱安装在所述滑块上，所述后置推环装置为半弧形结构，所述半弧形结构的两支脚通过所述后置旋转支柱可旋转地安装在所述滑块上。

4.根据权利要求3所述的一种折叠式太阳能风能追光追风发电装置，其特征在于，所述多叶螺旋桨通过平面定轴轮系安装在所述第二环形支座上；

所述平面定轴轮系包括第一齿轮和第二齿轮，所述第一齿轮与所述第二齿轮相互啮合；

所述多叶螺旋桨通过安装轴安装在所述第一齿轮上，所述第二齿轮通过连接轴连接发动机。

5.根据权利要求4所述的一种折叠式太阳能风能追光追风发电装置，其特征在于，还包括步进电机、电机固定支架、微丝推杆和推环固定支架，所述电机固定支架安装在所述半圆台空气通道内，所述步进电机安装在所述电机固定支架上，所述推环固定支架安装在所述后置推环装置上，所述微丝推杆通过电机法兰盘安装在所述推环固定支架上，所述微丝推杆与所述步进电机相连。

6.根据权利要求1所述的一种折叠式太阳能风能追光追风发电装置，其特征在于，所述自动追光系统还包括仿雷达探物旋转轴；

所述光电电阻器安装在所述仿雷达探物旋转轴上，所述仿雷达探物旋转轴通过法兰盘搭载于所述第一舵机上，所述第一环形支座内设置有一横梁，所述第一舵机安装在所述横梁上。

7.根据权利要求1所述的一种折叠式太阳能风能追光追风发电装置，其特征在于，所述自动追风系统还包括纸片旋转转台，所述感风纸板设置在所述纸片旋转转台上，所述接触式绝对型角传感器设置在底座上，所述接触式绝对型角传感器通过与所述纸片旋转转台的接触得到所述纸片旋转转台的角度。

8.根据权利要求1所述的一种折叠式太阳能风能追光追风发电装置，其特征在于，还包括控制器，所述控制器分别与所述光电电阻器、所述接触式绝对型角传感器和遥控模型舵机转动系统电连接。

9.根据权利要求8所述的一种折叠式太阳能风能追光追风发电装置，其特征在于，所述遥控模型舵机转动系统包括托盘、第二舵机和舵机旋转轴；

所述托盘通过所述舵机旋转轴安装在所述第二舵机之上，所述托盘固定在所述半圆台空气通道的底部；

所述光电电阻器将电信号发送给所述控制器，所述控制器将电信号发送至所述第一舵机和所述第二舵机；

所述接触式绝对型角传感器将电信号发送至所述控制器，所述控制器将电信号发送至第二舵机。

说明书

技术领域

本实用新型涉及发电装置技术领域，更具体的说是涉及一种折叠式太阳能风能追光追风发电装置。

背景技术

由于社会经济的高速发展，自然资源被人为地肆意开采，世界各国为解决面临日益严重的资源问题将新能源的利用作为战略性发展的主要内容，而太阳能和风能作为可再生能源储量巨大、分布广泛、无污染且无处不在。理论上,较小一部分的太阳能和风能资源就可满足人类的能源需求。但是太阳能、风能对天气和气候都非常敏感,随机性强，单独的风能、太阳能发电系统都难以提供稳定的电能输出，现阶段在国内外上普遍采用的方法是采用大面积的风能太阳能发电装置，以解决太阳能能、风能转化效率低的问题，但太阳能发电装置普遍使用的太阳能电池板的设计都是固定式的，由于太阳光照的范围、方向、强度等会随着时间而变化，这就使得太阳能的转化效率只能达到11％～18％。同时，安装在室外的发电装置会遇到风沙雨雪使得太阳能电池板表面损伤或被灰尘覆盖，造成发电效率的下降，以及在一些地区会因太阳强度过高而产生热胀冷缩现象损害电池板，增加人工维修保护的成本支出。

据检索，目前已有将太阳能、风能混合使用的发电技术出现，如中国专利申请号CN110011596A公开的“风光互补一体发电机”，所述的风光互补发电机扫风面积小，输出功率较低，难以解决对太阳能电池板的保护清洁以及实现电池板自动追光以提高太阳能利用率，同时对于系统产生的不稳定电能的储存及利用没有较为明显的解决办法。再如中国专利申请号CN103281012A公开的“一种可跟踪太阳光的风光互补发电机构”，所述的可跟踪太阳光的风光互补发电机构对光感应采用的光学传感器对光追踪不精准，比较依赖传感器，容易受到外界环境对光反射的影响，且追光角度范围受到结构的限制，风机叶片扫面积小，造成气动风速高较，对风力要求较大，太阳能和风能转化的电能使用的控制装置只能在同一时间控制一个支路，不能适应多变的外界环境，也不能实现对太阳能电池板的有效保护。

因此，如何研究出一种能全方位适应太阳光线和风力方向变化、发电效率高的折叠式太阳能风能追光追风发电装置是本领域技术人员亟需解决的问题。

实用新型内容

有鉴于此，本实用新型提供了一种折叠式太阳能风能追光追风发电装置，解决了现有技术中的太阳能、风能发电机构不能全方位适应太阳光线和风力方向变化，仅靠自然风的风力发电效率低且发电不稳定的问题。

为了实现上述目的，本实用新型采用如下技术方案：

一种折叠式太阳能风能追光追风发电装置，包括：圆台外壳、底座、扇形太阳能电池板、矩形太阳能电池板、自动追光系统、自动追风系统和遥控模型舵机转动系统；

所述圆台外壳包括第一环形支座、第二环形支座、后置推环装置、推杆和半圆台空气通道；所述第一环形支座和所述第二环形支座从前向后依次竖直安装在所述半圆台空气通道上，所述第二环形支座内安装有多叶螺旋桨，所述后置推环装置通过滑块安装在所述底座上；所述半圆台空气通道可旋转地安装在所述底座上；

所述扇形太阳能电池板可转动地安装于两个所述矩形太阳能电池板之间，所述矩形太阳能电池板可转动地安装在所述第一环形支座上；

所述推杆的一端与所述矩形太阳能电池板的底部可转动连接，所述推杆的另一端与所述后置推环装置可转动连接；所述后置推环装置在所述底座上滑动，所述推杆推动所述矩形太阳能电池板和扇形太阳能电池板之间的折叠或展开；

所述自动追光系统包括光电电阻器和第一舵机，所述光电电阻器安装在第一舵机上，所述第一舵机安装在所述第一环形支座上，所述光电电阻器分别与第一舵机和遥控模型舵机转动系统电连接，所述光电电阻器将电信号传递给第一舵机并通过第一舵机实现旋转，并将最大光照强度的旋转角度电信号发送至所述遥控模型舵机转动系统；

所述自动追风系统中包括感风纸板和接触式绝对型角传感器，所述感风纸板安装在所述底座的前端，所述感风纸板的旋转时与所述接触式绝对型角传感器相接触，所述接触式绝对型角传感器与所述遥控模型舵机转动系统电连接；

所述遥控模型舵机转动系统安装在所述底座上，且所述半圆台空气通道安装在所述遥控模型舵机转动系统上，所述遥控模型舵机转动系统用于控制所述半圆台空气通道和所述后置推环装置在底座上的转动。

优选的，所述扇形太阳能电池板和所述矩形太阳能电池板之间、两所述扇形太阳能电池板之间和两所述矩形太阳能电池板之间均通过第一碟形铰链相连，所述矩形太阳能电池板通过第二碟形铰链安装在所述第一环形支座上，所述推杆的一端与所述矩形太阳能电池板的底部通过推杆前置旋转副铰链相连，所述推杆的另一端通过推杆后置旋转副铰链与所述后置推环装置相连。

优选的，还包括前置旋转支柱和后置旋转支柱；

所述前置旋转支柱安装在所述底座上，所述半圆台空气通道通过前置旋转支柱可旋转地安装在所述底座上；

所述后置旋转支柱安装在所述滑块上，所述后置推环装置为半弧形结构，所述半弧形结构的两支脚通过所述后置旋转支柱可旋转地安装在所述滑块上。

优选的，所述多叶螺旋桨通过平面定轴轮系安装在所述第二环形支座上；

所述平面定轴轮系包括第一齿轮和第二齿轮，所述第一齿轮与所述第二齿轮相互啮合；

所述多叶螺旋桨通过安装轴安装在所述第一齿轮上，所述第二齿轮通过连接轴连接发动机。

优选的，还包括步进电机、电机固定支架、微丝推杆和推环固定支架，所述电机固定支架安装在所述半圆台空气通道内，所述步进电机安装在所述电机固定支架上，所述推环固定支架安装在所述后置推环装置上，所述微丝推杆通过电机法兰盘安装在所述推环固定支架上，所述微丝推杆与所述步进电机相连。

优选的，所述自动追光系统还包括仿雷达探物旋转轴；

所述光电电阻器安装在所述仿雷达探物旋转轴上，所述防雷达探物旋转轴通过法兰盘搭载于所述第一舵机上，所述第一环形支座内设置有一横梁，所述第一舵机安装在所述横梁上。

优选的，所述自动追风系统还包括纸片旋转转台，所述感风纸板设置在所述纸片旋转转台上，所述接触式绝对型角传感器设置在底座上，所述接触式绝对型角传感器通过与所述纸片旋转转台的接触得到所述纸片旋转转台的角度，所述接触式绝对型角传感器与所述遥控模型舵机转动系统电连接。

优选的，还包括控制器，所述控制器分别与所述光电电阻器、所述接触式绝对型角传感器和遥控模型舵机转动系统电连接。

优选的，所述遥控模型舵机转动系统包括托盘、第二舵机和舵机旋转轴；

所述托盘通过所述舵机旋转轴安装在所述第二舵机之上，所述托盘固定在所述半圆台空气通道的底部；

所述光电电阻器将电信号发送给所述控制器，所述控制器将电信号发送至所述第一舵机和所述第二舵机；

所述接触式绝对型角传感器将电信号发送至所述控制器，所述控制器将电信号发送至第二舵机。

经由上述的技术方案可知，与现有技术相比，本实用新型公开提供了一种折叠式太阳能风能追光追风发电装置，本实用新型可有效增大受光面积；采用仿雷达探物全方位自动追光系统、接触式绝对型角传感器全方位自动追风系统以及遥控模型舵机转动系统可实现全方位的追风追光；采用可折叠的太阳能电池板结构、仿雷达探物全方位自动追光系统、接触式绝对型角传感器全方位自动追风系统以及遥控模型舵机转动系统可进行精准角度的追光追风，以提高太阳能、风能发电效率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

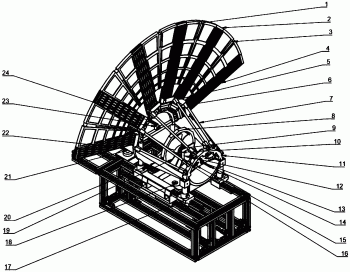

图1附图为本实用新型提供的整体结构示意图；

图2附图为本实用新型提供的遥控模型舵机转动系统的结构示意图；

图3附图为本实用新型提供的平面定轴轮系与多叶螺旋桨的结构示意图；

1-扇形太阳能电池板、2-安装电池板外壳、3-第一碟形铰链、4-矩形太阳能电池板、5-第二碟形铰链、6-前置旋转副铰链、7-推杆、8-第二环形支座、9-平面定轴轮系、901-第一齿轮、902-第二齿轮、903-安装轴、904-连接轴、905-发动机、10-电机固定支架、11-后置推环装置、111-后置旋转支柱、12-步进电机、13-电机法兰盘、14-微丝推杆、15-推环固定支架、16-后置旋转副铰链、17-滑块、18-遥控模型舵机转动系统、181-托盘、182-第二舵机、183-舵机旋转轴、19-多叶螺旋桨、20-半圆台空气通道、21-接触式绝对型角传感器、22-感风纸板、23-第一舵机、24-光电电阻器、25-第一环形支座、26-前置旋转支柱、27-横梁。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例公开了一种折叠式太阳能风能追光追风发电装置，包括：圆台外壳、底座、扇形太阳能电池板1、矩形太阳能电池板4、自动追光系统、自动追风系统和遥控模型舵机转动系统18；

圆台外壳包括第一环形支座25、第二环形支座8、后置推环装置11、推杆7和半圆台空气通道20；第一环形支座25和第二环形支座8从前向后依次竖直安装在半圆台空气通道20上，第二环形支座8内安装有多叶螺旋桨19，后置推环装置11通过滑块17安装在底座上；半圆台空气通道20可旋转地安装在底座上；

扇形太阳能电池板1可转动地安装于两个矩形太阳能电池板4之间，矩形太阳能电池板4可转动地安装在第一环形支座25上；

推杆7的一端与矩形太阳能电池板4的底部可转动连接，推杆7的另一端与后置推环装置11可转动连接；

自动追光系统包括光电电阻器24和第一舵机23，光电电阻器24安装在第一舵机23上，第一舵机23安装在第一环形支座25上，光电电阻器24分别与第一舵机23和遥控模型舵机转动系统18电连接，光电电阻器24将电信号传递给第一舵机23并通过第一舵机23实现旋转，并将最大光照强度的旋转角度电信号发送至遥控模型舵机转动系统18；

自动追风系统中包括感风纸板22和接触式绝对型角传感器21，感风纸板22安装在底座的前端，感风纸板22的旋转时与接触式绝对型角传感器21相接触，接触式绝对型角传感器21与遥控模型舵机转动系统18电连接；

遥控模型舵机转动系统18安装在底座上，且半圆台空气通道20安装在遥控模型舵机转动系统18上，遥控模型舵机转动系统18用于控制半圆台空气通道20和后置推环装置11在底座上的转动。

需要说明的是，电池板外均设置有安装电池板外壳2。

为了进一步优化上述技术方案，扇形太阳能电池板1和矩形太阳能电池板4之间、两扇形太阳能电池板1之间和两矩形太阳能电池板4之间均通过第一碟形铰链3相连，矩形太阳能电池板4通过第二碟形铰链5安装在第一环形支座25上，推杆7的一端与矩形太阳能电池板4的底部通过推杆前置旋转副铰链6相连，推杆7的另一端通过推杆后置旋转副铰链16与后置推环装置11相连。

为了进一步优化上述技术方案，还包括前置旋转支柱26和后置旋转支柱111；

前置旋转支柱26安装在底座上，半圆台空气通道20通过前置旋转支柱26可旋转地安装在底座上；

后置旋转支柱111安装在滑块17上，后置推环装置11为半弧形结构，半弧形结构的两支脚通过后置旋转支柱111可旋转地安装在滑块17上。

为了进一步优化上述技术方案，多叶螺旋桨19通过平面定轴轮系9安装在第二环形支座8上；

平面定轴轮系9包括第一齿轮901和第二齿轮902，第一齿轮901与第二齿轮902相互啮合；

多叶螺旋桨19通过安装轴903安装在第一齿轮901上，第二齿轮902通过连接轴904连接发动机905。

为了进一步优化上述技术方案，还包括步进电机12和电机固定支架10，电机固定支架10安装在第一环形支座25和后置推环装置11之间的半圆台空气通道20上，步进电机12安装在电机固定支架10上；

还包括步进电机12、电机固定支架10、微丝推杆14和推环固定支架15，电机固定支架10安装在半圆台空气通道20内，步进电机12安装在电机固定支架10上，推环固定支架15安装在后置推环装置11上，微丝推杆14通过电机法兰盘13安装在推环固定支架15上，微丝推杆14与步进电机12相连。

为了进一步优化上述技术方案，自动追光系统还包括仿雷达探物旋转轴；

光电电阻器24安装在仿雷达探物旋转轴上，防雷达探物旋转轴通过法兰盘搭载于第一舵机23上，第一环形支座25内设置有一横梁27，第一舵机23安装在横梁27上。

为了进一步优化上述技术方案，自动追风系统还包括纸片旋转转台，感风纸板22设置在纸片旋转转台上，接触式绝对型角传感器21设置在底座上，接触式绝对型角传感器21通过与纸片旋转转台的接触得到纸片旋转转台的角度，接触式绝对型角传感器21与遥控模型舵机转动系统18电连接。

为了进一步优化上述技术方案，还包括控制器，控制器分别与光电电阻器24、接触式绝对型角传感器21和遥控模型舵机转动系统18电连接。

优选的，遥控模型舵机转动系统18包括托盘181、第二舵机182和舵机旋转轴183；

托盘181通过舵机旋转轴183安装在第二舵机182之上，托盘181固定在半圆台空气通道20的底部；

光电电阻器24将电信号发送给控制器，控制器将电信号发送至第一舵机23和第二舵机182；

接触式绝对型角传感器21将电信号发送至控制器，控制器将电信号发送至第二舵机182。

更进一步地，本实施例还可以包括自动清洁系统，用于对该装置进行自动清扫。

本实用新型的工作原理为：

步进电机12接到电信号进行工作，电机法兰盘13承接步进电机12角位移变为线位移，后置推环装置11随电机法兰盘13线运动，带动推杆7向前推进，由于第一碟形铰链3、第二碟形铰链5、推杆前置旋转副铰链6和推杆后置旋转副铰链16的作用，推杆7向前推动的过程中矩形太阳能电池板4和扇形太阳能电池板1展开，形成孔雀开屏形状的整块太阳能电池板，当后置推环装置11向后运动时，推杆7向后运动，推杆7从而将矩形太阳能电池板4向后拉动，使扇形太阳能电池板1之间的第一碟形铰链3绕其定轴旋转完成折叠，矩形太阳能电池板4向后折叠。该结构实现了太阳能电池板的展开和折叠，能够显著地增加太阳能电池板的面积，从而提高太阳能发电的效率。

自动追光系统中的光电电阻器24用于探测太阳光，第一舵机23带动仿雷达探物旋转轴转动，从而实现光电电阻器24的旋转追光，光电电阻器24在旋转的过程中检测光照数据，对光照数据进行分析处理后得到光照强度最大的角度方向，并将最大角度信号发送至遥控模型舵机转动系统18，遥控模型舵机转动系统18从而驱动前置旋转支柱26和后置旋转支柱111，带动半圆台空气通道20和后置推环装置11转动光电电阻器24所探测到的最大角度，使太阳能电池板保持与太阳光线垂直的位置，即光照最强的位置，进一步提高了本装置的太阳能吸收能力，从而进一步提高太阳能的发电效率。

折叠后的矩形太阳能电池板4与半圆台空气通道20形成反喇叭状空气通道，多叶螺旋桨19安装在第二环形支座8放置于通道中心，可根据能量守恒定理及空气在普通大气压条件下可视为不可压缩流体等特性，增大进入螺旋桨空气流速以增大发电机中心转轴的转速，进一步提高风能发电的效率。

自动追风系统中的感风纸板22收到风力作用，在纸片旋转转台上转动，使得接触式绝对型角传感器21获得旋转角度数据，并将角度数据发送至遥控模型舵机转动系统18，从而通过遥控模型舵机转动系统18使该转置转动，有效调节多叶螺旋桨19的角度，使多叶螺旋桨19的正对方向为风力方向，风将螺旋桨吹动，带动平面定轴轮系9实现增速，从而增快发电机转轴的转动，提高发电效率。

当天晴无风时，该装置仅进行太阳能发电，电流通过并联稳压模块，串联变压器，一个电磁继电器进入蓄电池。

当天晴有风时，该装置同时进行太阳能、风力发电，电流通过并联稳压模块，并联变压器，两个电磁继电器分别进入蓄电池。

当天阴有风，该装置的太阳能电池板折叠，只进行风力发电，电流通过串联稳压模块，并联变压器，一个电磁继电器进入蓄电池。

本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同相似部分互相参见即可。对于实施例公开的装置而言，由于其与实施例公开的方法相对应，所以描述的比较简单，相关之处参见方法部分说明即可。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
