专利摘要

本实用新型涉及文具技术领域，公开一种多功能卷笔刀，包括刀片、用于送入笔的锥形卷筒、容纳刀片和锥形卷筒的套筒，套筒内设有一供刀片表面贴合的第一挡板，刀片刀口部高于挡板顶端且与锥形卷筒的开口部位置对应，刀片首端靠近锥形卷筒、刀片末端表面垂直接有一拉杆，拉杆伸出于套筒，套筒上开设有可通过操作拉杆来带动刀片沿直线从套筒内推出的轨道缺口，套筒在刀片首端对应位置具有出口供刀片伸出。将削笔与美工刀的功能整合到一个刀片上，当刀片在卷笔刀内部时，即为普通将铅笔插进去的可收集笔屑的卷笔刀；当推动拉杆使刀片伸出套筒时，刀片露出的部分即可作为美工刀使用，增加了刀片的利用率，实现了卷笔刀的多功能功用。

权利要求

1.一种多功能卷笔刀，其特征是：包括刀片（1）、用于送入笔的锥形卷筒（2）、容纳刀片和锥形卷筒的套筒（3），套筒内设有一供刀片表面贴合的第一挡板（41），刀片刀口部高于挡板顶端且与锥形卷筒的开口部位置对应，刀片首端靠近锥形卷筒、刀片末端表面垂直接有一拉杆（6），拉杆伸出于套筒，套筒上开设有可通过操作拉杆来带动刀片沿直线从套筒内推出的轨道缺口（31），套筒在刀片首端对应位置具有出口（32）供刀片伸出。

2.根据权利要求1所述的多功能卷笔刀，其特征是：套筒内还设有一块与第一挡板平行设置来夹设刀片的第二挡板（42）。

3.根据权利要求2所述的多功能卷笔刀，其特征是：第一挡板和第二挡板之间在刀片背部对应位置接有一块限位板（43）。

4.根据权利要求1～3任意一项所述的多功能卷笔刀，其特征是：刀片（1）与套筒（3）轴线平行设置。

5.根据权利要求4所述的多功能卷笔刀，其特征是：拉杆伸出于套筒的端部安装有滑钮（7），滑钮尺寸大于轨道缺口，滑钮与套筒表面贴合接触。

6.根据权利要求4所述的多功能卷笔刀，其特征是：套筒尾部还连接有封盖（8）。

7.根据权利要求6所述的多功能卷笔刀，其特征是：封盖呈台阶式结构，套筒尾部具有与封盖的台阶式结构适配的凹进部。

8.根据权利要求1所述的多功能卷笔刀，其特征是：套筒和封盖整体呈胶囊形结构。

说明书

技术领域

本实用新型属于文具技术领域，具体地，涉及一种多功能卷笔刀。

背景技术

目前市面上的卷笔刀刀片为固定状态，卷笔刀也仅有削铅笔一个固定功能，无法作他用。此外，传统的卷笔刀通常不具备收集笔屑的功能，削铅笔时必须移步到垃圾桶旁边，即便是已经有很多带收集笔屑功能的卷笔刀存在，但这些卷笔刀通常体积较大，不便携带。

发明内容

本实用新型的目的是克服现有技术的上述不足，提供一种结构简单、既能削铅笔又能作手工刀之用的多功能卷笔刀。

本实用新型的技术方案是：一种多功能卷笔刀，包括刀片、用于送入笔的锥形卷筒、容纳刀片和锥形卷筒的套筒，套筒内设有一供刀片表面贴合的第一挡板，刀片刀口部高于挡板顶端且与锥形卷筒的开口部位置对应，刀片首端靠近锥形卷筒、刀片末端表面垂直接有一拉杆，拉杆伸出于套筒，套筒上开设有可通过操作拉杆来带动刀片沿直线从套筒内推出的轨道缺口，套筒在刀片首端对应位置具有出口供刀片伸出。

本实用新型进一步的技术方案是：套筒内还设有一块与第一挡板平行设置来夹设刀片的第二挡板。

本实用新型更进一步的技术方案是：第一挡板和第二挡板之间在刀片背部对应位置接有一块限位板。

本实用新型进一步的技术方案是：刀片与套筒轴线平行设置。

本实用新型更进一步的技术方案是：拉杆伸出于套筒的端部安装有滑钮，滑钮尺寸大于轨道缺口，滑钮与套筒表面贴合接触。

本实用新型更进一步的技术方案是：套筒尾部还连接有封盖。

本实用新型再进一步的技术方案是：封盖呈台阶式结构，套筒尾部具有与封盖的台阶式结构适配的凹进部。

本实用新型进一步的技术方案是：套筒和封盖整体呈胶囊形结构。

本实用新型与现有技术相比具有如下特点：

1）将削笔与美工刀的功能整合到一个刀片上，当刀片在卷笔刀内部时，即为普通将铅笔插进去的可收集笔屑的卷笔刀；当推动拉杆使刀片伸出套筒时，刀片露出的部分即可作为美工刀使用，增加了刀片的利用率，实现了卷笔刀的多功能功用；

2）刀片在卷笔刀内部工作或在伸出套筒的过程中，刀片的多个自由度可被限制，确保刀片在实现既定功能时的位置稳定；

3）刀片在套筒内被推出采用的是简单的推拉机械原理，工艺简单，造价成本低；

3）整个卷笔刀呈现胶囊的外形，外观美感性强，且方便抓握。

以下结合附图和具体实施方式对本实用新型的详细结构作进一步描述。

附图说明

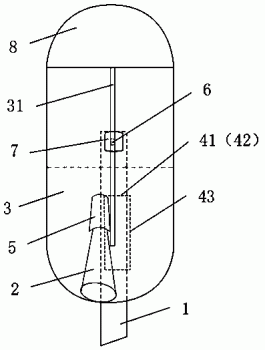

图1为实施例1所述的多功能卷笔刀的结构示意图；

图2为实施例1所述的多功能卷笔刀的外观主视图；

图3为实施例1所述的多功能卷笔刀的外观侧视图。

具体实施方式

实施例1

如图1和图2所示，提供一种呈胶囊形结构的多功能卷笔刀，其包括刀片1、用于送入笔的锥形卷筒2及容纳刀片和锥形卷筒的套筒3，锥形卷筒2设计参考现有技术中卷笔刀的锥形卷筒，为对刀片1位置进行控制，套筒3内设有一供刀片表面贴合的第一挡板41，刀片刀口部高于挡板顶端且与锥形卷筒的侧面开口部位置对应（参考现有技术的卷笔刀结构设计），使得刀片刀口部可为伸入锥形卷筒内的铅笔提供削笔功能，锥形卷筒末端具有与现有技术卷笔刀相同的笔屑让出空间5。刀片首端靠近锥形卷筒、刀片末端表面则垂直接有一拉杆6，拉杆6伸出于套筒3，套筒3上开设有可通过操作拉杆来带动刀片沿直线从套筒内推出的直线形轨道缺口31，套筒3在刀片首端对应位置则具有出口32供刀片1伸出。

为确保刀片在削笔、沿直线滑移伸出及作为美工刀使用时的操作稳定性，可在套筒3内还设置一块与第一挡板41平行的第二挡板42来夹击刀片，两块挡板将刀片在其自身表面垂直方向自由度受限制，削笔时刀片不会因为受到笔的压力而发生该方向的滑移，同样，刀片在滑移和作美工刀使用时也不会发生摆动。第一挡板和第二挡板均固定在套筒内壁上。

进一步地，为防止刀片工作时发生向后退缩可能，第一挡板41和第二挡板42之间在刀片背部对应位置还接有一块限位板43，刀片1背部与限位板43贴合，此时，刀片只有沿刀片长度方向滑移一种动作可能，可完全确保刀片的工作可靠性。

本实施例中，刀片1与套筒3轴线平行设置，便于刀片伸出套筒时是沿轴线方向规整伸出，防止因斜向伸出不利于操作的问题。当然，在刀片的这种设置情况下，锥形卷筒需较现有技术卷笔刀的锥形卷筒更倾斜一点设置。

为方便用户对拉杆进行快速及规整地操作，拉杆6伸出于套筒的端部应安装有滑钮7，滑钮7尺寸大于轨道缺口31，滑钮7与套筒3表面贴合接触，用户只需通过推动滑钮来控制拉杆的前进和后退（即刀片的伸出和缩回）。

套筒内第一挡板、第二挡板的长度根据实际情况确定，只需确保刀片在削笔和滑移过程中能被第一挡板、第二挡板限制其沿自身垂直方向发生摆动的自由度即可。

套筒尾部还连接有封盖8，封盖用于接收笔屑，如图3所示，封盖呈台阶式结构，套筒尾部具有与封盖的台阶式结构适配的凹进部，从某一个视图方向看，封盖与套筒的结合处连接线呈Z字形，这一台阶式设计一方面增添了卷笔刀的整体美观感，另一方面也利于将笔屑留存在封盖的台阶处，用户在需丢弃笔屑时，可在卷笔刀保持削笔姿势的水平状态下平稳取出封盖，而无需先将卷笔刀竖直放置将笔屑赶至封盖处再取出封盖。

将削笔与美工刀的功能整合到一个刀片上，当刀片在卷笔刀内部时，即为普通将铅笔插进去的可收集笔屑的卷笔刀；当推动拉杆使刀片伸出套筒时，刀片露出的部分即可作为美工刀使用，增加了刀片的利用率，实现了卷笔刀的多功能功用。

本实用新型不局限于上述的具体结构或连接方式，只要是具有将削笔和美工刀功能集成在一起的卷笔刀就落在本实用新型的保护范围之内。
