专利摘要

本实用新型公开一种便捷式换灯杆，包括第一伸缩杆，在第一伸缩杆顶端设有固定架，在固定架两端均设有第一旋转电机，在两个第一旋转电机之间设有横杆，在横杆上固定有底座，在底座上下两侧均设有抓取装置，所述抓取装置包括固定在底座上的第二旋转电机和多个底座固定爪，第二旋转电机与第二伸缩杆一端相连，第二伸缩杆另一端与第一吸盘相连，在底座固定爪端部设有第二吸盘；本实用新型能够在低处完成更换灯泡的操作，减小了安全隐患，不仅能够吸附灯泡和灯泡座，更加稳定，避免了操作人手不稳的情况，而且简化了使用流程，只需要一次伸长换灯杆，即可完成新旧灯泡的更换操作，操作简便，实用性强，易于推广。

权利要求

1.一种便捷式换灯杆，包括第一伸缩杆（1），其特征在于：在第一伸缩杆（1）顶端设有固定架（2），在固定架（2）两端均设有第一旋转电机（3），在两个第一旋转电机（3）之间设有横杆（4），在横杆（4）上固定有底座（5），在底座（5）上下两侧均设有抓取装置，所述抓取装置包括固定在底座（5）上的第二旋转电机（6）和多个底座固定爪（7），第二旋转电机（6）与第二伸缩杆（8）一端相连，第二伸缩杆（8）另一端与第一吸盘（9）相连，在底座固定爪（7）端部设有第二吸盘（10）。

2.根据权利要求1所述的一种便捷式换灯杆，其特征在于：所述横杆（4）两端分别与两个第一旋转电机（3）输出轴相连。

3.根据权利要求1所述的一种便捷式换灯杆，其特征在于：所述第二伸缩杆（8）包括相互套接的第一空心杆（8.1）和第二空心杆（8.2），在第二空心杆（8.2）外壁上设有两个限位块（8.3），在第一空心杆（8.1）内壁上设有与限位块（8.3）相互配合滑动的凹槽（8.4），第一空心杆（8.1）底端固定在第二旋转电机（6）输出轴上，第二空心杆（8.2）顶端固定在第一吸盘（9）底部，在第一空心杆（8.1）和第二空心杆（8.2）内设有压缩弹簧（8.5）。

4.根据权利要求1所述的一种便捷式换灯杆，其特征在于：所述底座固定爪（7）的数量为三个。

5.根据权利要求1所述的一种便捷式换灯杆，其特征在于：所述固定架（2）为U形结构，固定架（2）的大小与抓取装置的大小相配适。

6.根据权利要求1所述的一种便捷式换灯杆，其特征在于：在第一伸缩杆（1）底部设有控制按钮区（11），控制按钮区（11）包括与两个第一旋转电机（3）相连的上下抓取装置切换按钮、与上方第二旋转电机（6）相连的正转按钮、与下方第二旋转电机（6）相连的反转按钮和与第一伸缩杆（1）相连的伸缩按钮。

说明书

技术领域

本实用新型涉及日常生活领域，具体地指一种便捷式换灯杆。

背景技术

当前社会白炽灯的使用率仍然很高，尤其是一些老房子中。而更换灯泡一般需要用板凳或椅子辅助，具有较大的安全隐患。更换灯泡摔跤的事故时有发生。对于老年人等行动不便的人群来说，更换灯泡摔跤甚至会有生命危险。

因此，有必要设计一种便捷式换灯杆来解决上述问题。

发明内容

本实用新型的目的在于克服上述不足，提供一种便捷式换灯杆，能够在低处完成更换灯泡的操作，减小了安全隐患。

本实用新型为解决上述技术问题，所采用的技术方案是：一种便捷式换灯杆，包括第一伸缩杆，在第一伸缩杆顶端设有固定架，在固定架两端均设有第一旋转电机，在两个第一旋转电机之间设有横杆，在横杆上固定有底座，在底座上下两侧均设有抓取装置，所述抓取装置包括固定在底座上的第二旋转电机和多个底座固定爪，第二旋转电机与第二伸缩杆一端相连，第二伸缩杆另一端与第一吸盘相连，在底座固定爪端部设有第二吸盘。

优选地，所述横杆两端分别与两个第一旋转电机输出轴相连。

优选地，所述第二伸缩杆包括相互套接的第一空心杆和第二空心杆，在第二空心杆外壁上设有两个限位块，在第一空心杆内壁上设有与限位块相互配合滑动的凹槽，第一空心杆底端固定在第二旋转电机输出轴上，第二空心杆顶端固定在第一吸盘底部，在第一空心杆和第二空心杆内设有压缩弹簧。

优选地，所述底座固定爪的数量为三个。

优选地，所述固定架为U形结构，固定架的大小与抓取装置的大小相配适。

优选地，在第一伸缩杆底部设有控制按钮区，控制按钮区包括与两个第一旋转电机相连的上下抓取装置切换按钮、与上方第二旋转电机相连的正转按钮、与下方第二旋转电机相连的反转按钮和与第一伸缩杆相连的伸缩按钮。

本实用新型的有益效果：

1、能够在低处完成更换灯泡的操作，减小了安全隐患；

2、能够吸附灯泡和灯泡座，更加稳定，避免了操作人手不稳的情况；

3、简化了使用流程，只需要一次伸长换灯杆，即可完成新旧灯泡的更换操作；

4、操作简便，实用性强，易于推广。

附图说明

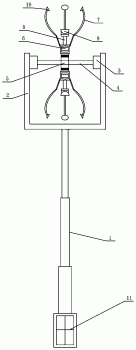

图1 为一种便捷式换灯杆的结构示意图；

图2 为一种第二伸缩杆8的结构示意图；

图中，第一伸缩杆1、固定架2、第一旋转电机3、横杆4、底座5、第二旋转电机6、底座固定爪7、第二伸缩杆8、第一空心杆8.1、第二空心杆8.2、限位块8.3、凹槽8.4、压缩弹簧8.5、第一吸盘9、第二吸盘10、控制按钮区11。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步的详细描述。

如图1和图2所示，一种便捷式换灯杆，包括第一伸缩杆1，在第一伸缩杆1顶端设有固定架2，在固定架2两端均设有第一旋转电机3，在两个第一旋转电机3之间设有横杆4，在横杆4上固定有底座5，在底座5上下两侧均设有抓取装置，所述抓取装置包括固定在底座5上的第二旋转电机6和多个底座固定爪7，第二旋转电机6与第二伸缩杆8一端相连，第二伸缩杆8另一端与第一吸盘9相连，在底座固定爪7端部设有第二吸盘10。

优选地，所述横杆4两端分别与两个第一旋转电机3输出轴相连。这样的设置使得横杆4在两个第一旋转电机3带动下旋转。为了便于操作，本实施例中两个第一旋转电机3每次按下开关旋转180度，使得上下抓取装置刚好完成切换。

优选地，所述第二伸缩杆8包括相互套接的第一空心杆8.1和第二空心杆8.2，这样的设置使得第一空心杆8.1和第二空心杆8.2能够相互配合伸长或者收缩。在第二空心杆8.2外壁上设有两个限位块8.3，在第一空心杆8.1内壁上设有与限位块8.3相互配合滑动的凹槽8.4，第一空心杆8.1底端固定在第二旋转电机6输出轴上，第二空心杆8.2顶端固定在第一吸盘9底部，这样的设置不仅使得第二旋转电机6带动第一空心杆8.1转动时，限位块8.3限制第二空心杆8.2与第一空心杆8.1在水平面内产生相对位移，从而带动第一吸盘9转动，而且不影响第一空心杆8.1和第二空心杆8.2的相对上下移动。在第一空心杆8.1和第二空心杆8.2内设有压缩弹簧8.5，这样的设置使得将第一吸盘9吸附在灯泡上后，向上移动第二吸盘10吸附在灯泡灯座的过程中，第二伸缩杆8随之慢慢收缩，不会将灯泡挤碎，同时压缩弹簧8.5的弹力使得第一吸盘9容易吸附在灯泡上，压缩弹簧8.5还有复位效果，更加便于操作。

优选地，所述底座固定爪7的数量为三个。这样的设置使得底座固定爪7对灯泡底座的固定更加稳定。

优选地，所述固定架2为U形结构，固定架2的大小与抓取装置的大小相配适。这样的设置便于上下两个抓取装置能够在固定架2内转动。

优选地，在第一伸缩杆1底部设有控制按钮区11，控制按钮区11包括与两个第一旋转电机3相连的上下抓取装置切换按钮、与上方第二旋转电机6相连的正转按钮、与下方第二旋转电机6相连的反转按钮和与第一伸缩杆1相连的伸缩按钮。这样的设置便于操作。

本实施例中第一伸缩杆1具体采用气弹簧，伸缩按钮控制第一伸缩杆1的伸长和收缩。

本实施例的使用步骤如下：

1、在下方的抓取装置上固定住用于更换的新灯泡，具体操作为将新灯泡顶部吸附在下方抓取装置上的第一吸盘9上，需要注意的是调整好新灯泡的位置，保证新灯泡保持与下方抓取装置上的第一吸盘9垂直。

2、控制第一伸缩杆1伸长到合适高度，使得上方的抓取装置达到灯泡位置。然后移动本装置，将上方抓取装置上的第一吸盘9吸附在旧灯泡上，需要注意的是调整好角度，保证旧灯泡保持与上方抓取装置上的第一吸盘9垂直。再向灯泡灯座方向缓缓移动本装置，直到上方抓取装置上的三个底座固定爪7的第二吸盘10全部吸附在灯泡灯座上。

3、按下与上方第二旋转电机6相连的正转按钮，上方的第二旋转电机6正转，从而带动上方的第一吸盘9正转，旧灯泡随之转动，从灯泡灯座上螺旋松开取下。再向下移动本装置，将上方抓取装置上的三个底座固定爪7的第二吸盘10从灯泡灯座上取下来。

4、按下上下抓取装置切换按钮，两个第一旋转电机3旋转180度，将上下两个抓取装置位置互换。随后向上轻轻推动本装置，直到三个底座固定爪7的第二吸盘10全部吸附在灯泡灯座上，需要注意的是在这个过程中要调整好位置，保证新灯泡端部与灯泡灯座位置配合。

5、按下与下方第二旋转电机6相连的反转按钮，将新灯泡螺旋拧紧在灯泡灯座上。拧紧之后下移本装置，将第一吸盘9、第二吸盘10取下即可。

6、换好灯泡后，收缩第一伸缩杆1，并按下上下抓取装置切换按钮，将上下两个抓取装置位置复原。

本实用新型能够在低处完成更换灯泡的操作，减小了安全隐患，不仅能够吸附灯泡和灯泡座，更加稳定，避免了操作人手不稳的情况，而且简化了使用流程，只需要一次伸长换灯杆，即可完成新旧灯泡的更换操作，操作简便，实用性强，易于推广。

上述的实施例仅为本实用新型的优选技术方案，而不应视为对于本实用新型的限制，本申请中的实施例及实施例中的特征在不冲突的情况下，可以相互任意组合。本实用新型的保护范围应以权利要求记载的技术方案，包括权利要求记载的技术方案中技术特征的等同替换方案为保护范围。即在此范围内的等同替换改进，也在本实用新型的保护范围之内。
