专利摘要

本发明公开了一种可测量测线走向的野外地质专用卷尺及使用方法，该卷尺包括：罗盘、卷尺盘盒、旋转盘、气泡水平仪、旋转手柄、弹性钢片、钢片束缚环、布尺和中轴；其中旋转盘与旋转手柄固定连接，旋转盘通过中轴与卷尺盘盒连接，旋转盘可围绕中轴旋转；气泡水平仪与罗盘固定于卷尺盘盒表面；弹性钢片固定端固定在卷尺盘盒的布尺出口窗下端，自由端插入钢片束缚环，测量时从钢片束缚环中抽出自由端，使弹性钢片恢复平直，与卷尺盘盒相切。使用时释放弹性钢片自由端，并使其与测线指向相反，将卷尺盘盒调整至水平，罗盘北针指示数值为测线方位。本发明提供了一种结构简单，操作便捷，携带方便的野外地质工作中测量测线长度和走向的卷尺。

权利要求

1.一种可测量测线走向的野外地质专用卷尺，其特征在于，包括：罗盘(1)、卷尺盘盒(2)、旋转盘(3)、气泡水平仪(4)、旋转手柄(7)、弹性钢片(10)、钢片束缚环(11)、布尺(12)和中轴(13)；

其中，所述旋转盘(3)与所述旋转手柄(7)固定连接，所述旋转盘(3)通过所述中轴(13)与所述卷尺盘盒(2)连接，并且所述布尺(12)缠绕在所述中轴(13)上，所述旋转盘(3)在所述旋转手柄(7)带动下绕所述中轴(13)旋转，对所述布尺(12)进行收放；所述气泡水平仪(4)与所述罗盘(1)均固定于所述卷尺盘盒(2)表面；所述弹性钢片(10)连接在所述卷尺盘盒(2)的布尺出口窗下方的一端为固定端，所述弹性钢片(10)另一端为自由端，并且自由端插入所述钢片束缚环(11)中进行固定。

2.根据权利要求1所述的一种可测量测线走向的野外地质专用卷尺，其特征在于，所述弹性钢片(10)的自由端能够从所述钢片束缚环(11)中抽出，并且当所述弹性钢片(10)的自由端抽出后，所述弹性钢片(10)能够恢复平直状态，并且与所述卷尺盘盒(2)盒面的圆面相切，所述弹性钢片(10)自由端指向方向与抽出布尺(12)的抽出方向相反。

3.一种可测量测线走向的野外地质专用卷尺的使用方法，其特征在于，包括以下步骤：

步骤一：将布尺从卷尺盒盘的布尺出口窗中拉出，沿需要测量的测线布置布尺；

步骤二：从钢片束缚环中抽出弹性钢片自由端使其恢复平直，调整卷尺盘盒使弹性钢片自由端指向测线走向的反方向；

步骤三：利用气泡水平仪将卷尺盘盒的盒面调整至水平状态，并保持弹性钢片所指方位不变；

步骤四：读取罗盘上指北针指示的数值，即测线方位。

说明书

技术领域

本发明涉及地质勘探技术领域，更具体的说是涉及一种可测量测线走向的野外地质专用卷尺及使用方法。

背景技术

在野外地质研究中，测量地质剖面的长度和走向是一项常规性的工作，在这项工作中往往需要用到的工具就是卷尺和罗盘。

在实际测量中，卷尺沿着剖面拉直后，需要安排使用罗盘测量测线走向，需要两人进行协同作业；如果整个测量是单人操作，就需要先固定卷尺的两端，然后再操作罗盘测量测线走向。现有的作业方式非常不便，而且需要使用卷尺和罗盘两个单独的工具分别进行测量，并且在实际野外地质测量工作中，当地质剖面的地形复杂时，上述测量操作异常繁琐，给地质测量工作带来诸多不便。

因此，如何提供一种能够同时测量长度与走向，并且使用方便快捷的一种可测量测线走向的野外地质专用卷尺及使用方法是本领域技术人员亟需解决的技术问题。

发明内容

有鉴于此，本发明提供了一种可测量测线走向的野外地质专用卷尺及使用方法，依托卷尺盘盒平面，并配合与卷尺盘盒相切的弹性钢片，构建罗盘装置，将整个卷尺盘盒作为罗盘平面，从而将罗盘及其配套装置与卷尺结合为一体，实现了同时测量地质剖面长度和测线走向的功能，使单人便可进行地质测量。

为了达到上述目的，本发明采用如下技术方案：

一种可测量测线走向的野外地质专用卷尺，包括：罗盘、卷尺盘盒、旋转盘、气泡水平仪、旋转手柄、弹性钢片、钢片束缚环、布尺和中轴；

其中，所述旋转盘与所述旋转手柄固定连接，所述旋转盘通过所述中轴与所述卷尺盘盒连接，并且所述布尺缠绕在所述中轴上，所述旋转盘在所述旋转手柄带动下绕所述中轴旋转，对所述布尺进行收放；所述气泡水平仪与所述罗盘均固定于所述卷尺盘盒表面；所述弹性钢片连接在所述卷尺盘盒的布尺出口窗下方的一端为固定端，所述弹性钢片另一端为自由端，并且自由端插入所述钢片束缚环中进行固定。

优选的，在上述一种可测量测线走向的野外地质专用卷尺中，所述弹性钢片的自由端能够从所述钢片束缚环中抽出，并且当所述弹性钢片的自由端抽出后，所述弹性钢片能够恢复平直状态，并且与所述卷尺盘盒盒面的圆面相切，所述弹性钢片自由端指向方向与抽出布尺的抽出方向相反，以防止在使用过程中，所述弹性钢片影响所述布尺测量，并且在使用中通过卷尺盘盒的微小调整就能确保弹性钢片与测线走向相反。

一种可测量测线走向的野外地质专用卷尺的使用方法，包括以下步骤：

步骤一：将布尺从卷尺盒盘的布尺出口窗中拉出，沿需要测量的测线布置布尺；

步骤二：从钢片束缚环中抽出弹性钢片自由端使其恢复平直，调整卷尺盘盒使弹性钢片自由端指向测线走向的反方向；

步骤三：利用气泡水平仪将卷尺盘盒的盒面调整至水平状态，并保持弹性钢片所指方位不变；

步骤四：读取罗盘上指北针指示的数值，即测线方位；

经由上述的技术方案可知，与现有技术相比，本发明的卷尺将独立封闭式罗盘关键部分拆解，与卷尺合并在一起，依托卷尺盘盒平面，并配合与卷尺盘盒相切的弹性钢片，将传统罗盘平面扩大到整个卷尺盘盒，构建了一个大罗盘，实现了利用单个装置便能够测量地质剖面长度和测线走向的功能，在使用中，只需要单人在地质测线一端手持卷尺盘盒，通过简单操作便可测出测线走向，并且本发明制作成本低，结构简单，携带和测量操作方便。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

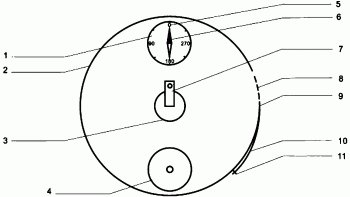

图1附图为本发明的整体结构正面视图的示意图；

图2附图为本发明弹性钢片自由端释放后的效果示意图；

图3附图为本发明弹性钢片自由端释放并抽出布尺后的效果示意图；

图4附图为本发明的整体结构侧面视图的示意图；

在图中：

1罗盘、2卷尺盘盒、3旋转盘、4气泡水平仪、5罗盘刻度及方位数值标注、6指北针、7旋转手柄、8布尺出口窗、9弹性钢片固定端、10弹性钢片、11钢片束缚环、12布尺、13中轴。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明实施例公开了一种可测量测线走向的野外地质专用卷尺及使用方法，依托卷尺盘盒平面，并配合与卷尺盘盒相切的弹性钢片，构建罗盘装置，将整个卷尺盘盒作为罗盘平面，从而将罗盘及其配套装置与卷尺结合为一体，实现了同时测量地质剖面长度和测线走向的功能，使单人便可进行地质测量。

实施例1

结合附图1-4本发明公开了一种可测量测线走向的野外地质专用卷尺，包括：罗盘1、卷尺盘盒2、旋转盘3、气泡水平仪4、旋转手柄7、弹性钢片10、钢片束缚环11、布尺12和中轴13；

其中，旋转盘3与旋转手柄7固定连接，旋转盘3通过中轴13与卷尺盘盒2连接，并且布尺12缠绕在中轴13上，旋转盘3在旋转手柄7带动下绕中轴13旋转，对布尺12进行收放；气泡水平仪4与罗盘1均固定于卷尺盘盒2表面；弹性钢片10连接在卷尺盘盒2的布尺出口窗下方的一端为固定端，弹性钢片10另一端为自由端，并且自由端插入钢片束缚环11中进行固定。

为了进一步优化上述技术方案，弹性钢片10的自由端能够从钢片束缚环11中抽出，并且当弹性钢片10的自由端抽出后，弹性钢片10能够恢复平直状态，并且与卷尺盘盒2盒面的圆面相切，弹性钢片10自由端指向方向与抽出布尺12的抽出方向相反。

一种可测量测线走向的野外地质专用卷尺的使用方法，包括以下步骤：步骤一：将布尺从卷尺盒盘的布尺出口窗中拉出，沿需要测量的测线布置布尺；

步骤二：从钢片束缚环中抽出弹性钢片自由端使其恢复平直，调整卷尺盘盒使弹性钢片自由端指向测线走向的反方向；

步骤三：利用气泡水平仪将卷尺盘盒的盒面调整至水平状态，并保持弹性钢片所指方位不变；

步骤四：读取罗盘上指北针指示的数值，即测线方位。

使用本发明的卷尺和方法在山西大同典型河流相地质露头测量地质剖面的长度和走向，包括以下步骤：

(1)平行于地质剖面设置测线，将布尺沿测线布置；

(2)从钢片束缚环11中抽出弹性钢片10使其恢复平直，调整卷尺盘盒2使弹性钢片10自由端指向测线走向的反方向；

(3)利用气泡水平仪4将卷尺盘盒2正面调整至盘面水平，并保持弹性钢片10所指方位不变；

(4)读出罗盘1上北针指示的数值为110°，从而确定测线走向为110°。

对于实施例公开的装置和使用方法而言，由于其与实施例公开的方法相对应，所以描述的比较简单，相关之处参见方法部分说明即可。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本发明。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本发明的精神或范围的情况下，在其它实施例中实现。因此，本发明将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
