专利摘要

本发明涉及一种儿童无法打开的笔。包括笔杆、笔套和笔芯，所述笔芯设置在所述笔杆内，所述笔套开口处内圈设置有突起，所述笔杆笔尖端设置有与所述突起相匹配的凸缘，所述笔套内设置有能够将笔芯压出笔杆的压杆，所述突起下方设置有甲螺纹，在所述笔杆外侧壁上端处设置有与所述甲螺纹相匹配的乙螺纹，在所述笔芯外侧壁上固定设置有一号挡板，所述笔杆上开设有若干个呈环形分布的一号通孔，设置有一号压杆穿过所述一号通孔伸入到所述笔杆内，所述一号压杆位于所述笔杆内的一端端部固定设置有二号挡板，所述二号挡板与所述笔杆内侧壁之间通过一号弹性组件相互连接。本发明能够防止儿童打开笔帽或者按出笔芯，安全性高。

权利要求

1.一种儿童无法打开的笔，包括笔杆(1)、笔套(2)和笔芯(3)，所述笔芯(3)设置在所述笔杆(1)内，所述笔套(2)开口处内圈设置有突起(21)，所述笔杆(1)笔尖端设置有与所述突起(21)相匹配的凸缘(11)，其特征在于：所述笔套(2)内设置有能够将笔芯(3)压出笔杆(1)的压杆(22)，所述突起(21)下方设置有甲螺纹(4)，在所述笔杆(1)外侧壁上端处设置有与所述甲螺纹(4)相匹配的乙螺纹(5)，在所述笔芯(3)外侧壁上固定设置有一号挡板(31)，所述笔杆(1)上开设有若干个呈环形分布的一号通孔(7)，设置有一号压杆(8)穿过所述一号通孔(7)伸入到所述笔杆(1)内，所述一号压杆(8)位于所述笔杆(1)内的一端端部固定设置有二号挡板(9)，所述二号挡板(9)与所述笔杆(1)内侧壁之间通过一号弹性组件(10)相互连接。

2.如权利要求1所述的一种儿童无法打开的笔，其特征在于：所述笔杆(1)内设置有固定板(12)和活动板(13)，所述固定板(12)固定在所述笔杆(1)内壁上，所述固定板(12)和所述活动板(13)之间通过弹性组件(14)相连，所述固定板(12)上开设有与所述笔芯(3)相匹配的通孔，所述笔芯(3)上端端部与所述活动板(13)固定连接。

3.如权利要求1或2所述的一种儿童无法打开的笔，其特征在于：所述笔杆(1)内壁上开设有与所述活动板(13)相匹配的滑槽(6)，所述活动板(13)设置在所述滑槽(6)内。

4.如权利要求1所述的一种儿童无法打开的笔，其特征在于：所述一号挡板(31)所在面与所述二号挡板(9)所在面相互平行。

5.如权利要求1所述的一种儿童无法打开的笔，其特征在于：所述一号压杆(8)位于所述笔杆(1)外侧的一端端面上设置有突条。

说明书

技术领域

本发明涉及一种儿童无法打开的笔。

背景技术

笔，是人类的一大发明，是供书写或绘画用的工具。在有孩子的家庭中，大人使用完笔之后，往往会在使用完笔的地方将笔遗留，小孩子经常会拿起笔当玩具使用。一般的笔，小孩子很容易按出笔芯或者打开笔套，小孩子拿着笔会乱涂乱画，弄脏了衣服或者家具，而且笔尖较尖，划在家具上会在家具上划出一道痕，损伤家具，戳到眼睛上，一不小心便会弄伤眼睛，十分危险。

发明内容

本发明针对现有技术不足，提供一种能够防止儿童打开笔帽或者按出笔芯，安全性高的笔。

为了解决上述技术问题，本发明通过下述技术方案得以解决：一种儿童无法打开的笔，包括笔杆、笔套和笔芯，所述笔芯设置在所述笔杆内，所述笔套开口处内圈设置有突起，所述笔杆笔尖端设置有与所述突起相匹配的凸缘，所述笔套内设置有能够将笔芯压出笔杆的压杆，所述突起下方设置有甲螺纹，在所述笔杆外侧壁上端处设置有与所述甲螺纹相匹配的乙螺纹，在所述笔芯外侧壁上固定设置有一号挡板，所述笔杆上开设有若干个呈环形分布的一号通孔，设置有一号压杆穿过所述一号通孔伸入到所述笔杆内，所述一号压杆位于所述笔杆内的一端端部固定设置有二号挡板，所述二号挡板与所述笔杆内侧壁之间通过一号弹性组件相互连接。在需要使用笔的时候，先将一号压杆往笔杆内压，使一号弹性组件收缩，从而使二号挡板离开一号挡板的正下方，使一号挡板与二号挡板垂直方向上不重叠，再将笔套从笔尖端拔出，然后，套在笔杆的上端，在套的过程中，笔套内的甲螺纹和笔杆外侧壁上的乙螺纹配合进行螺纹连接，同时，笔套内的压杆顶住笔芯将笔芯往下压，最终将笔芯压出笔杆，同时，可以依靠螺纹连接的深度来决定需要将笔芯顶出笔杆外的长度，使用完毕后，将笔套从笔杆的上端旋转取下，笔芯缩回到笔杆内，然后松开一号压杆，使二号挡板位于一号挡板下方，阻止一号挡板下移，从而阻止笔芯往下移动，再将笔套复原即可。

上述技术方案中，所述笔杆内设置有固定板和活动板，所述固定板固定在所述笔杆内壁上，所述固定板和所述活动板之间通过弹性组件相连，所述固定板上开设有与所述笔芯相匹配的通孔，所述笔芯上端端部与所述活动板固定连接。压杆将活动板压下，使得笔芯的笔尖端被压出笔杆，同时，弹性组件收缩，使用完毕后，将笔套与笔杆分离，受弹性组件影响，笔芯自动收回到笔杆内，使用方便。

上述技术方案中，所述笔杆内壁上开设有与所述活动板相匹配的滑槽，所述活动板设置在所述滑槽内。使活动板在滑槽内上下移动，方便活动板的滑动，限定活动板的移动范围，防止活动板在弹性组件的弹力影响下上升过高，恢复过慢。

上述技术方案中，所述一号挡板所在面与所述二号挡板所在面相互平行。使得一号挡板和二号挡板接触面最大化，使二号挡板对一号挡板的固定效果最好。

上述技术方案中，所述一号压杆位于所述笔杆外侧的一端端面上设置有突条。增大一号压杆与手指之间的摩擦力，方便使用者操作。

本发明与现有技术相比，具有如下有益效果：本发明能够防止儿童打开笔帽或者按出笔芯，安全性高。压杆将活动板压下，使得笔芯的笔尖端被压出笔杆，同时，弹性组件收缩，使用完毕后，将笔套与笔杆分离，受弹性组件影响，笔芯自动收回到笔杆内，使用方便。活动板在滑槽内上下移动，方便活动板的滑动，限定活动板的移动范围，防止活动板在弹性组件的弹力影响下上升过高，恢复过慢。一号挡板和二号挡板接触面最大化，使二号挡板对一号挡板的固定效果最好。突条增大一号压杆与手指之间的摩擦力，方便使用者操作。

附图说明

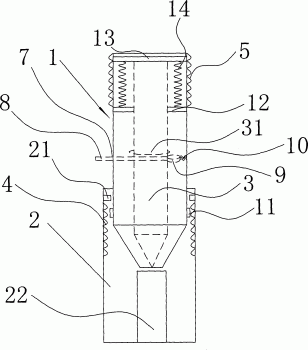

图1为本发明示意图。

图2为本发明滑槽与活动板连接示意图。

图3为本发明笔不使用时(二号挡板在一号挡板正下方时)的部分示意图。

图4为本发明笔使用时(二号挡板不在一号挡板正下方时)的部分示意图。

图5为本发明笔杆侧面示意图。

具体实施方式

下面结合附图与具体实施方式对本发明作进一步详细描述：参见图1-图5，一种儿童无法打开的笔，包括笔杆1、笔套2和笔芯3，所述笔芯3设置在所述笔杆1内，所述笔套2开口处内圈设置有突起21，所述笔杆1笔尖端设置有与所述突起21相匹配的凸缘11，所述笔套2内设置有能够将笔芯3压出笔杆的压杆22，所述突起21下方设置有甲螺纹4，在所述笔杆1外侧壁上端处设置有与所述甲螺纹4相匹配的乙螺纹5。

所述笔杆1内设置有固定板12和活动板13，所述固定板12固定在所述笔杆1内壁上，所述固定板12和所述活动板13之间通过弹性组件14相连，所述固定板12上开设有与所述笔芯3相匹配的通孔，所述笔芯3上端端部与所述活动板13固定连接。压杆22将活动板13压下，使得笔芯3的笔尖端被压出笔杆1，同时，弹性组件14收缩，使用完毕后，将笔套2与笔杆1分离，受弹性组件14影响，笔芯3自动收回到笔杆1内，使用方便。

所述笔杆1内壁上开设有与所述活动板13相匹配的滑槽6，所述活动板13设置在所述滑槽6内。使活动板13在滑槽6内上下移动，方便活动板13的滑动，限定活动板13的移动范围，防止活动板13在弹性组件14的弹力影响下上升过高，恢复过慢。

在所述笔芯3外侧壁上固定设置有一号挡板31，所述笔杆1上开设有若干个呈环形分布的一号通孔7，设置有一号压杆8穿过所述一号通孔7伸入到所述笔杆1内，所述一号压杆8位于所述笔杆1内的一端端部固定设置有二号挡板9，所述二号挡板9与所述笔杆1内侧壁之间通过一号弹性组件10相互连接。

所述一号挡板31所在面与所述二号挡板9所在面相互平行。使得一号挡板31和二号挡板9接触面最大化，使二号挡板9对一号挡板31的固定效果最好。

所述一号压杆8位于所述笔杆1外侧的一端端面上设置有突条。增大一号压杆8与手指之间的摩擦力，方便使用者操作。

在需要使用笔的时候，先将一号压杆8往笔杆1内压，使一号弹性组件10收缩，从而使二号挡板9离开一号挡板31的正下方，使一号挡板31与二号挡板9垂直方向上不重叠，再将笔套2从笔尖端拔出，然后，套在笔杆1的上端，在套的过程中，笔套2内的甲螺纹4和笔杆1外侧壁上的乙螺纹5配合进行螺纹连接，同时，笔套2内的压杆22顶住笔芯3将笔芯3往下压，最终将笔芯3压出笔杆1，同时，可以依靠螺纹连接的深度来决定需要将笔芯3顶出笔杆1外的长度，使用完毕后，将笔套2从笔杆1的上端旋转取下，笔芯3缩回到笔杆1内，然后松开一号压杆8，使二号挡板9位于一号挡板31下方，阻止一号挡板31下移，从而阻止笔芯3往下移动，再将笔套2复原即可。
