专利摘要

本实用新型公开了一种画虚线实线两用笔，属于绘画器具技术领域，包括电源总成、笔杆、笔头、电源开关、控制杆和电源线，所述笔杆与笔头通过螺纹连接，所述笔杆与电源总成之间通过电源线连接，笔杆外设电源开关，所述笔杆顶端装有控制杆，笔杆包括滑槽、被动盘、微型电机和椭圆旋转轮，椭圆旋转轮在微型电机的带动下旋转，推动被动盘在滑槽中向下移动，笔头包括弹簧、挡板和笔芯，所述挡板和弹簧依次安装在笔芯前段，笔芯在被动盘和弹簧的共同作用下快速震动，达到连续画出线条均匀的虚线的效果，实现了一笔两用。

权利要求

1.一种画虚线实线两用笔，包括笔芯（33）、电源总成（1）、笔杆（2）、笔头（3）、电源开关（4）和控制杆（5），笔芯（33）与笔头（3）间设有弹簧，其特征在于：所述笔杆（2）内还设有被动盘（22）和微型电机（23），被动盘（22）连接笔芯尾部和控制杆（5），微型电机（23）固定在笔杆（2）内壁，其转轴上设有椭圆旋转轮（24）；所述被动盘（22）上设有椭圆旋转轮（24）的干涉台阶，使其随椭圆旋转轮（24）的旋转和弹簧的作用下，带动笔芯（33）上下移动。

2.根据权利要求1所述的笔，其特征在于：所述笔杆（2）内侧还设有滑槽（21），使所述被动盘（22）在滑槽（21）中上下滑动。

3.根据权利要求1所述的笔，其特征在于：所述笔芯（33）尾部通过插入方式与被动盘（22）连接。

4.根据权利要求1所述的笔，其特征在于：所述控制杆（5）下部与被动盘（22）为螺纹连接。

5.根据权利要求1所述的笔，其特征在于：所述控制杆（5）中上部加工有外螺纹，所述笔杆（2）顶端的控制杆（5）孔设有对应的内螺纹。

6.根据权利要求1所述的笔，其特征在于：所述电源总成（1）为外置电源，其通过电源线（6）与微型电机（23）连接，其外壳上设有笔头（3）固定槽。

说明书

技术领域

本实用新型属于绘画器具技术领域，涉及一种两用笔，尤其是涉及一种画虚线实线两用笔。

背景技术

笔是人们用来书写和绘画的工具，人们在生活和学习中都离不开笔，特别是在工程制图中，不但对笔的需求种类更多，而且要求会更高更严格，在进行工程制图时，常常会用到各种不同的线型，如实线、虚线、点划线等，在需要进行手工的草图绘制时，往往直接使用铅笔和直尺等辅助工具配合，一笔一划进行绘制，对于连续性的线条来说，这十分方便，但若因图纸表达需要，要绘制不连续的线条，这种方法就显得有些问题，不但使得绘图速度很慢，而且绘出来的图线不均匀，影响整个图纸的效果，特别是绘制虚线时，速度就更慢了，线条对图纸的影响也会更加明显。

实用新型内容

为了解决上述问题，本实用新型提供了一种画虚线实线两用笔，从而达到在绘制实线的同时也能方便快捷绘制虚线的良好效果。

本实用新型是通过如下技术方案予以实现的。

一种画虚线实线两用笔，包括笔芯、电源总成、笔杆、笔头、电源开关和控制杆，笔芯与笔头间设有弹簧，所述笔杆内还设有被动盘和微型电机，被动盘连接笔芯尾部和控制杆，微型电机固定在笔杆内壁，其转轴上设有椭圆旋转轮；所述被动盘上设有椭圆旋转轮的干涉台阶，使其随椭圆旋转轮的旋转和弹簧的作用下，带动笔芯上下移动。

进一步，所述笔杆内侧还设有滑槽，使所述被动盘在滑槽中上下滑动。

进一步，所述笔芯尾部通过插入方式与被动盘连接。

进一步，所述控制杆下部与被动盘为螺纹连接。

进一步，所述控制杆中上部加工有外螺纹，所述笔杆顶端的控制杆孔设有对应的内螺纹。

进一步，所述电源总成为外置电源，其通过电源线与微型电机连接，其外壳上设有笔头固定槽。

本实用新型的有益效果是：

本实用新型所述的一种画虚线实线两用笔，通过在笔杆中安装微型电机，带动椭圆旋转轮旋转，控制被动盘向下运动，并在笔头中弹簧力的作用下，带动笔芯以一定的频率快速跳动，可直接画出虚线，若不启动电机运动，调节控制杆，将笔尖调整到合适的位置，即可作为普通画笔使用，达到了一笔两用的效果。

附图说明

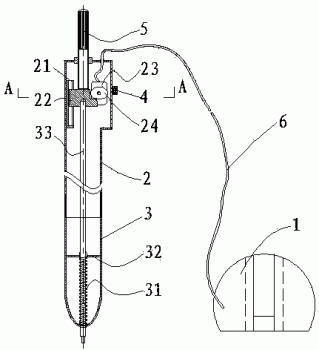

图1为本实用新型的结构示意图。

图2为本实用新型中A-A截面的结构示意图。

图3为本实用新型中电源总成的结构俯视图。

图中：1-电源总成，2-笔杆，21-滑槽，22-被动盘，23-微型电机，24-椭圆旋转轮，3-笔头，31-弹簧，32-挡板，33-笔芯，4-电源开关，5-控制杆，6-电源线。

具体实施方式

下面结合附图进一步描述本实用新型的技术方案，但要求保护的范围并不局限于所述。

如图1、图2、图3所示，本实用新型所述的一种画虚线实线两用笔，包括笔芯33、电源总成1、笔杆2、笔头3、电源开关4和控制杆5，笔芯33与笔头3间设有弹簧，所述笔杆2内还设有被动盘22和微型电机23，被动盘22连接笔芯尾部和控制杆5，微型电机23固定在笔杆2内壁，其转轴上设有椭圆旋转轮24；所述被动盘22上设有椭圆旋转轮24的干涉台阶，使其随椭圆旋转轮24的旋转和弹簧的作用下，带动笔芯33上下移动。

进一步，所述笔杆2内侧还设有滑槽21，使所述被动盘22在滑槽21中上下滑动。

进一步，所述笔芯33尾部通过插入方式与被动盘22连接。

进一步，所述控制杆5下部与被动盘22为螺纹连接。

进一步，所述控制杆5中上部加工有外螺纹，所述笔杆2顶端的控制杆5孔设有对应的内螺纹。

进一步，所述电源总成1为外置电源，其通过电源线6与微型电机23连接，其外壳上设有笔头3固定槽。

上述各零件安装好后，将笔杆2和笔头3通过螺纹连接拧紧。旋转控制杆5，推动被动盘22沿滑槽21向下移动，被动盘22推动笔芯33克服弹簧31的弹簧力向下移动，将笔尖调整到合适的位置，即可进入画实线模式，用来绘制实线或作为普通笔使用；旋转控制杆5，笔芯33在弹簧31的弹簧力作用下推动被动盘22向上移动，笔尖退入笔头3中，按下电源开关4，启动微型电机23，进入画虚线模式，电源总成1通过电源线6给微型电机23提供电能，微型电机23带动椭圆旋转轮24旋转，椭圆旋转轮24周期性推动被动盘22向笔头3方向运动，同时笔芯33又受到笔头3中弹簧31的弹簧力作用，在被动盘22和弹簧31的共同作用下，笔芯33沿轴向以一定频率快速震动，在尺子或其他线条工具的辅助下即可快速画出线条均匀的虚线。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的技术原则之上，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
