IPC分类号 : B32B9/00,B32B9/04,B32B15/02,B32B15/095,B32B17/00,B32B27/08,B32B27/30,B32B27/36,B32B27/40,B32B3/24,B32B7/12,B32B33/00,H04M1/02
专利摘要
本实用新型公开了一种石墨烯防蓝光贴膜,涉及到手机贴膜领域,包括贴膜主体,所述贴膜主体由上至下依次包括保护层、防静电层、防水层、防辐射层、滤蓝光层、石墨烯膜层和防爆层,所述保护层的底部通过粘结剂与防静电层固定连接,所述防静电层的底部通过粘结剂与防水层固定连接,所述防水层的底部通过粘结剂与防辐射层固定连接,所述防辐射层的底部通过粘结剂与滤蓝光层固定连接。本实用新型通过防静电层可以防止静电对防蓝光贴膜的使用找出影响,通过保护层提高了防蓝光贴膜耐刮性,防止防蓝光贴膜刮花,防爆层采用铝硅玻璃或纳钙玻璃,硬度高同时抗弯曲能力强,能有效的保护屏幕,延长了屏幕的使用年限。
权利要求
1.一种石墨烯防蓝光贴膜,包括贴膜主体(1),其特征在于:所述贴膜主体(1)由上至下依次包括保护层(2)、防静电层(3)、防水层(4)、防辐射层(5)、滤蓝光层(6)、石墨烯膜层(7)和防爆层(8),所述保护层(2)的底部通过粘结剂与防静电层(3)固定连接,所述防静电层(3)的底部通过粘结剂与防水层(4)固定连接,所述防水层(4)的底部通过粘结剂与防辐射层(5)固定连接,所述防辐射层(5)的底部通过粘结剂与滤蓝光层(6)固定连接,所述滤蓝光层(6)的底部通过粘结剂与石墨烯膜层(7)固定连接,所述石墨烯膜层(7)的底部通过粘结剂与防爆层(8)固定连接。
2.根据权利要求1所述的一种石墨烯防蓝光贴膜,其特征在于:
所述贴膜主体(1)的顶部开设有听筒孔(10);
所述贴膜主体(1)的底部开设有主菜单孔(9)。
3.根据权利要求1所述的一种石墨烯防蓝光贴膜,其特征在于:
所述保护层(2)的材质为树脂类或耐刮自修复涂料;
所述防爆层(8)的材质为铝硅玻璃或纳钙玻璃。
4.根据权利要求1所述的一种石墨烯防蓝光贴膜,其特征在于:
所述防静电层(3)的材质为防静电聚氯乙烯或聚对苯二甲酸二乙酯;
所述防水层(4)的材质为聚氨酯,所述防水层(4)的内部含有防水剂。
5.根据权利要求1所述的一种石墨烯防蓝光贴膜,其特征在于:
所述防辐射层(5)的材质为金属纤维防辐射材料;
所述滤蓝光层(6)是防蓝光涂层厚度为27-33微米。
说明书
技术领域
本实用新型涉及手机贴膜领域,特别涉及一种石墨烯防蓝光贴膜。
背景技术
手机贴膜又称手机美容膜、手机保护膜是可用于装裱手机机身表面、屏幕及其他有形物体的一种冷裱膜,种类繁多,手机贴膜不仅只限于装裱手机,此外还可以装裱MP3、MP4、电脑屏幕、鼠标、音箱及任何需做保护的实体物品。因其最初广泛用于手机的美容,因此而得名“手机贴膜“,因通过手机贴膜装裱后的手机可以焕然一新、光亮夺目,不仅可以起到旧机翻新的效果,而且可以防水、防止灰尘进入键盘、屏幕,起到保护的作用,因此人们又俗称其为手机美容膜、手机保护膜。但是,现有的石墨烯防蓝光贴膜容易刮花,且防静电和防爆性能较差,因此,发明一种石墨烯防蓝光贴膜来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种石墨烯防蓝光贴膜,以解决上述背景技术中提出的石墨烯防蓝光贴膜容易刮花,且防静电和防爆性能较差的问题。
为实现上述目的,本实用新型提供如下技术方案:一种石墨烯防蓝光贴膜,包括贴膜主体,所述贴膜主体由上至下依次包括保护层、防静电层、防水层、防辐射层、滤蓝光层、石墨烯膜层和防爆层,所述保护层的底部通过粘结剂与防静电层固定连接,所述防静电层的底部通过粘结剂与防水层固定连接,所述防水层的底部通过粘结剂与防辐射层固定连接,所述防辐射层的底部通过粘结剂与滤蓝光层固定连接,所述滤蓝光层的底部通过粘结剂与石墨烯膜层固定连接,所述石墨烯膜层的底部通过粘结剂与防爆层固定连接。
可选的,所述贴膜主体的顶部开设有听筒孔;
所述贴膜主体的底部开设有主菜单孔。
可选的,所述保护层的材质为树脂类或耐刮自修复涂料;
所述防爆层的材质为铝硅玻璃或纳钙玻璃。
可选的,所述防静电层的材质为防静电聚氯乙烯或聚对苯二甲酸二乙酯;
所述防水层的材质为聚氨酯,所述防水层的内部含有防水剂。
可选的,所述防辐射层的材质为金属纤维防辐射材料;
所述滤蓝光层是防蓝光涂层厚度为27-33微米。
本实用新型的技术效果和优点:
1、本实用新型通过滤蓝光层可以有效降低蓝光和紫外线的透射率,减少屏幕蓝光和紫外线对眼睛的刺激,通过防静电层可以防止静电对防蓝光贴膜的使用找出影响,通过保护层提高了防蓝光贴膜耐刮性,防止防蓝光贴膜刮花,防爆层采用铝硅玻璃或纳钙玻璃,硬度高同时抗弯曲能力强,能有效的保护屏幕,延长了屏幕的使用年限,通过防辐射层可以有效的吸收手机屏幕辐射出来的电磁波,保护操作者的健康。
附图说明
图1为本实用新型结构主视示意图。

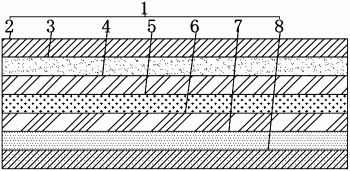

图2为本实用新型贴膜结构连接示意图。
图中:1、贴膜主体;2、保护层;3、防静电层;4、防水层;5、防辐射层;6、滤蓝光层;7、石墨烯膜层;8、防爆层;9、主菜单孔;10、听筒孔。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
在本实用新型的描述中,需要理解的是,术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。
在本实用新型中,除非另有明确的规定和限定,术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解,例如,可以是固定连接,也可以是可拆卸连接;可以是机械连接;可以是直接相连,也可以通过中间媒介间接相连。对于本领域的普通技术人员而言,可以根据具体情况理解上述术语在本实用新型中的具体含义。
此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此,限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中,“多个”的含义是两个或两个以上,除非另有明确具体的限定。
本实用新型提供了如图1-2所示的一种石墨烯防蓝光贴膜,包括贴膜主体1,由图1和图2所示,贴膜主体1由上至下依次包括保护层2、防静电层3、防水层4、防辐射层5、滤蓝光层6、石墨烯膜层7和防爆层8,通过保护层2提高了防蓝光贴膜耐刮性,防止防蓝光贴膜刮花,保护层2的底部通过粘结剂与防静电层3固定连接,通过防静电层3可以防止静电对防蓝光贴膜的使用找出影响,防静电层3的底部通过粘结剂与防水层4固定连接,防水层4的底部通过粘结剂与防辐射层5固定连接,通过防辐射层5可以有效的吸收手机屏幕辐射出来的电磁波,保护操作者的健康,防辐射层5的底部通过粘结剂与滤蓝光层6固定连接,通过滤蓝光层6可以有效降低蓝光和紫外线的透射率,减少屏幕蓝光和紫外线对眼睛的刺激,滤蓝光层6的底部通过粘结剂与石墨烯膜层7固定连接,通过石墨烯膜层7使手机在工作过程中产生的热量快速散发到手机外部,避免了大量热量积聚在手机内部,石墨烯膜层7的底部通过粘结剂与防爆层8固定连接,防爆层8采用铝硅玻璃或纳钙玻璃,硬度高同时抗弯曲能力强,能有效的保护屏幕,延长了屏幕的使用年限,贴膜主体1的顶部开设有听筒孔10,贴膜主体1的底部开设有主菜单孔9。
最后应说明的是:以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明,对于本领域的技术人员来说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
