专利摘要

渔用菱形网目经编网片修补方法，涉及渔用经编网片修补，提供一种用于渔用菱形网目经编网片修补的方法。本发明的技术方案包括网片裁剪、缝合，其特征是将菱形网目经编网片的破洞修剪成矩形，破洞裁剪边目脚末端采用融化处理；选择一块纵横向目数至少分别比矩形破洞多2目、相同规格修剪成矩形的网片，矩形网片裁剪边的目脚末端融化处理；用与修补网片目脚直径相同的锦纶渔网线或聚乙烯网线作缝合线；将修补用矩形网片叠放到矩形破洞处，修补用网片纵横向比矩形破洞多余的网目与破洞周围的网目对齐；将缝合线在离破洞3目以上的一个网目连接点上生脚，用缝合线进行等目缝合，修补用网结采用双死结。本方法适用于渔用菱形网目经编网片修补。

权利要求

1.渔用菱形网目经编网片修补方法，包括菱形网目经编网片裁剪、缝合，其特征是将菱形网目经编网片的破洞修剪成矩形，破洞裁剪边目脚的末端采用融化处理；选择一块纵横向目数至少分别比矩形破洞多2目、相同规格并修剪成矩形的网片，修剪后矩形网片裁剪边的目脚末端融化处理；采用与修补网片目脚直径相同的锦纶渔网线或聚乙烯网线作为缝合线；将修补用矩形网片叠放到矩形破洞处，修补用网片纵横向比矩形破洞多余的网目与破洞周围的网目对齐；网片叠放好后，将缝合线在远离破洞3目以上的一个网目连接点上生脚，用缝合线沿修补用网片边沿至修剪成矩形的网片破洞边沿进行等目缝合，直至终点为止，修补用网结采用双死结。

说明书

技术领域：

本发明涉及渔用经编网片修补方法。

背景技术

网片是渔业生产上的重要材料之一。无论是用于海淡水捕捞的各种渔具，还是海淡水养殖用网箱以及湖泊中的围拦网都需要使用网片。网片从结构型式上分为无结网片和有结网片两类。无结网片分为经编网片、插捻网片、平织网片、绞捻网片；有结网片分为活结网片、死结网片和变形结网片；其中，菱形网目经编网片和死结网片已在渔业生产中使用。自1985年前后在我国研制开发经编网片成功后，因菱形网目经编网片与死结网片相比具有网目尺寸稳定、网片结构紧凑、重量轻、成本低、网目可编得很小、网目形状可编织成多种形状、污物不易附着、网片无结节，使鱼体擦伤少、能降低鱼病发生率等优点，已在淡水渔业的网箱、养殖网笼、近海海水网箱和深水抗风浪网箱中应用。网箱养殖生产中或渔具捕捞作业中，有时经编网片会因钩挂、顶破、磨损和撕裂发生破损，导致网箱中养殖鱼类的逃逸、渔具中渔获物的逃逸、丢失，给渔民带来严重的经济损失，因此，对破损经编网片采取相应的修补措施，对于保证网箱及捕捞的安全、质量和经济效益会起重要作用。

死结网片目脚间的连接结构为死结。死结网片破损的修补，一般采用编补法或嵌补法。经编网片属于无结网片，其目脚间的连接结构为网目连接点，经编网片与死结网片的最大区别是：死结网片目脚断裂后，破洞周围的死结不易松散或滑脱；而经编网片目脚断裂后，破洞周围的断裂目脚及其网目连接点易于松散或滑脱，形成新的破洞，因此，在修补菱形网目经编网片破洞时不能采用编补法或嵌补法。但是菱形网目经编网片的破损，还缺乏合适的修补方法。养殖户在网箱养殖生产中出现菱形网目经编网片局部破损时，束手无策，只好采用更换整顶网箱网片的方法，这种方法增加了养殖生产成本，给经编网片的广泛使用带来了难题，成为制约经编网片在网具中推广使用的主要因素之一。

发明内容

本发明需要解决的技术问题是提供一种补网时间节省、操作方法合理可靠、可应用于渔用菱形网目经编网片修补的方法。

本发明的技术方案包括菱形网目经编网片裁剪、缝合，其特征是将菱形网目经编网片的破洞修剪成矩形，破洞裁剪边目脚的末端采用融化处理；选择一块纵横向目数至少分别比矩形破洞多2目、相同规格并修剪成矩形的网片，修剪后矩形网片裁剪边的目脚末端融化处理；采用与修补网片目脚直径相同的锦纶渔网线或聚乙烯网线作为缝合线；将修补用矩形网片叠放到矩形破洞处，修补用网片纵横向比矩形破洞多余的网目与破洞周围的网目对齐；网片叠放好后，将缝合线在远离破洞3目以上的一个网目连接点上生脚，用缝合线沿修补用网片边沿至修剪成矩形的网片破洞边沿进行等目缝合，直至终点为止，修补用网结采用双死结勒紧。

本发明由于将裁剪边的末端进行融化处理，使修补后菱形网目经编网片裁剪边的末端不易松散，既克服了裁剪边末端松散的缺陷，又避免了破洞的进一步扩散蔓延；网片修补不受场地的限制，可以随时随地进行经编网片破洞的修补，每个人均能参加破洞的修补，提高了网片的修补速度，节省补网时间；选择与修补网片目脚直径相同的柔软性好、强度高高强度锦纶渔网线或超高分子量聚乙烯网线作为缝合线，可使修补后的网结更牢、结牢度更高，提高修补质量和力学性能，减少缝合用线及其网结对养殖对象或渔获物的擦伤，提高养殖对象或渔获物的质量，减少养殖对象的发病率；修补网片采用等目缝合，保持了网片的滤水性并不增加水阻力；本发明避免了在网片局部出现破损时更换整顶网具网片的方法，大大节省了生产成本。试验表明本方法具有操作方法简明有效、合理可靠、在渔业生产实际中切实可行的技术效果。

附图说明

图1是修补前渔用菱形网目经编网片示意图；

图2是渔用菱形网目经编网片破洞修剪后示意图；

图3是修剪后的修补用菱形网目经编网片示意图；

图4是渔用菱形网目经编网片修补方法示意图；

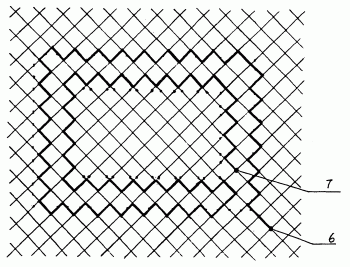

图5是修补后渔用菱形网目经编网片示意图。

具体实施方式

下面结合附图说明实施本发明的最好方式：

图1中的1代表经编网片的破洞、2代表经编网片的目脚、3代表经编网片的网目连接点、4代表菱形网目；

图2中的1代表裁剪并用融化法处理后经编网片的破洞、2代表破洞周围经融化法处理后经编网片的目脚；

图3中的2代表经融化法处理后修补用经编网片的目脚；

图4中的5代表渔用菱形网目经编网片修补时缝合线的总走向；

图5中的6代表经编网片修补时缝合线的起始点、7代表经编网片修补时缝合线的终点。

裁剪渔用菱形网目经编网片破洞，清理渔用菱形网目经编网片破洞的周围网目，将破洞裁剪成矩形(图2)，在矩形破洞(图2的1)的横向或纵向上，沿网目连接点的外向内侧剪断所有目脚，并尽快融化处理(可用电烙铁融化)所有剪断目脚(图2的2)的末端，以防止组成目脚的丝(或纱)松散或解开；

修补用菱形网目经编网片的裁剪，根据破洞的大小，准备一块与需要修补的菱形网目经编网片具有相同的规格的修补用网片，清理修补用网片的周围网目，将其裁剪成矩形，在修补用矩形网片的横向或纵向上，沿网目连接点的外向内侧剪断所有目脚，并尽快用融化处理目脚(图3的2)的末端，以防止组成目脚的丝(或纱)解开；修补用矩形网片纵横向目数至少应分别比破洞矩形的纵横向上多2目，例如网片破洞的纵横向目数分别为4目、7目，则修补用网片的纵横向目数分别为6目、9目，以便有足够的网片覆盖破洞的周围；

修补菱形网目经编网片破洞用缝合线的强度以不低于与目脚粗度相同材料网线的强度为原则，最好选用网线柔软性好、强度高的高强度锦纶渔网线或超高分子量聚乙烯网线作为缝合用线，既可减少缝合用线及其网结对养殖对象或渔获物的擦伤，提高养殖对象或渔获物的质量，减少养殖对象的发病率；又可使修补后的网结更牢、结牢度更高，提高修补后菱形网目经编网片的质量和力学性能；

图4表示的是渔用菱形网目经编网片具体的缝合修补方法，将裁剪并处理好的修补用矩形网片叠放到矩形破洞处，叠放时应使修补用网片与需修补网片的网目与网目、目脚与目脚、网目连接点与网目连接点对齐，并保证缝合好后，修补用网片纵横向上比矩形破洞多余的网目与破洞周围的网目对齐；网片叠放好后，将缝合线在远离破洞3目以上的一个网目连接点上生脚(图5中的6)，用缝合线按缝合线的总走向(图4中的5)进行等目缝合，直至终点(图5中的7)为止，修补用网结采用双死结，网结必须充分勒紧。

本方法简明有效，经实验室和生产实践试验均表明方法切实可行、合理可靠。
