专利摘要

本实用新型涉及清理装置技术领域，具体为一种甲醛生产过程中空气过滤器清理装置，包括支撑架、托板、顶板、集水槽液压缸和电机，支撑架之间焊接有托板，托板上端开设有滑槽，在滑槽内转动连接丝杠，丝杠外侧传动连接滑块，滑块滑动连接在滑槽内，滑块上端一体成形的设有滑动板，滑动板上端焊接有放置框，放置框内形成夹持槽，夹持槽两侧内部焊接若干弹簧，弹簧另一端焊接夹持板，有益效果为：将滤芯夹持住保持滤芯的稳定，防止滤芯在清洗过程中由于冲洗出现晃动，影响清洗效果，使用机器清洗可以有效降低人力劳动，增加清洗效率，还可以保护工作人员的身体健康。

权利要求

1.一种甲醛生产过程中空气过滤器清理装置，包括支撑架（1）、托板（2）、顶板（3）、集水槽（4）液压缸（5）和电机（6），其特征在于：所述支撑架（1）之间焊接有托板（2），所述托板（2）上端开设有滑槽（18），在所述滑槽（18）内转动连接丝杠（19），所述丝杠（19）外侧传动连接滑块，所述滑块滑动连接在滑槽（18）内，所述滑块上端一体成形的设有滑动板（7），所述滑动板（7）上端焊接有放置框（8），所述放置框（8）内形成夹持槽（14），所述夹持槽（14）两侧内部焊接若干弹簧（15），弹簧另一端焊接夹持板（16），所述丝杠（19）一端穿过支撑架（1）连接至外侧，并通过法兰连接电机（6），所述电机（6）通过固定螺栓固定连接在固定座（13）上端，所述固定座（13）焊接在支撑架（1）侧壁，所述支撑架（1）上端之间焊接有顶板（3），所述顶板（3）中间通过固定螺栓固定连接液压缸（5），所述液压缸（5）下端穿过顶板（3）连接至内侧，所述液压缸（5）的输出端焊接防溅盖（9），所述防溅盖（9）下的托板（2）下端地面放置有集水槽（4）。

2.根据权利要求1所述的一种甲醛生产过程中空气过滤器清理装置，其特征在于：所述集水槽（4）宽度大于托板（2）的宽度，集水槽（4）的长度大于滑动板（7）的长度，所述集水槽（4）两侧上端凸出设有集水块，所述集水槽（4）下端贯通设置有出水口（12）。

3.根据权利要求1所述的一种甲醛生产过程中空气过滤器清理装置，其特征在于：所述滑动板（7）上端焊接放置框（8），所述放置框（8）前后两侧下端开设有流水槽（23），所述放置框（8）前后两侧的滑动板（7）上设有斜边（17），所述滑动板（7）设有两组，两组滑动板（7）侧壁贴合。

4.根据权利要求1所述的一种甲醛生产过程中空气过滤器清理装置，其特征在于：所述防溅盖（9）下端内部开设有清洗槽（20），所述清洗槽（20）的大小大于等于放置框（8）的大小，所述清洗槽（20）内部焊接有若干喷水管（21），所述喷水管（21）下端焊接连通若干喷头（22），所述喷水管（21）一侧连接至防溅盖（9）外侧并连通分流管（10），所述分流管（10）另一侧连通入水口（11）。

说明书

技术领域

本实用新型涉及到清理装置技术领域，具体为一种甲醛生产过程中空气过滤器清理装置。

背景技术

甲醛用途广泛，属生产工艺简单、原料供应充足的大众化工产品。是甲醇下游产品树中的主干，世界30%左 右的甲醇都用来生产甲醛，年产量在2500万吨左右。甲醛溶液是一种浓度较低的水溶液，从经济角度考虑不便于长距离运输，所以一般都在主消费市场附近设厂.进出口贸易也极少。工业上主要采用甲醇氧化法和天然气直接氧化法生产。

由于甲醛具有一定的毒性，在甲醛的生产过程中需要使用到空气过滤器，进行甲醛的过滤，防止工作人员吸入甲醛引发中毒事故，空气过滤器长期使用后需要进行滤芯的清洗，使空气净化器可以重新恢复使用效果，但是现有技术中对滤芯清洗的方式大多还是使用人工清洗，由于甲醛的毒性会溶于水中，使用人工清洗不安全，而且人工清洗也不够方便快捷，还增加了劳动量，为此，本实用新型提出一种甲醛生产过程中空气过滤器清理装置用于解决上述问题。

实用新型内容

本实用新型的目的在于提供一种甲醛生产过程中空气过滤器清理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种甲醛生产过程中空气过滤器清理装置，包括支撑架、托板、顶板、集水槽液压缸和电机，所述支撑架之间焊接有托板，所述托板上端开设有滑槽，在所述滑槽内转动连接丝杠，所述丝杠外侧传动连接滑块，所述滑块滑动连接在滑槽内，所述滑块上端一体成形的设有滑动板，所述滑动板上端焊接有放置框，所述放置框内形成夹持槽，所述夹持槽两侧内部焊接若干弹簧，弹簧另一端焊接夹持板，所述丝杠一端穿过支撑架连接至外侧，并通过法兰连接电机，所述电机通过固定螺栓固定连接在固定座上端，所述固定座焊接在支撑架侧壁，所述支撑架上端之间焊接有顶板，所述顶板中间通过固定螺栓固定连接液压缸，所述液压缸下端穿过顶板连接至内侧，所述液压缸的输出端焊接防溅盖，所述防溅盖下的托板下端地面放置有集水槽。

优选的，所述集水槽宽度大于托板的宽度，集水槽的长度大于滑动板的长度，所述集水槽两侧上端凸出设有集水块，所述集水槽下端贯通设置有出水口。

优选的，所述滑动板上端焊接放置框，所述放置框前后两侧下端开设有流水槽，所述放置框前后两侧的滑动板上设有斜边，所述滑动板设有两组，两组滑动板侧壁贴合。

优选的，所述防溅盖下端内部开设有清洗槽，所述清洗槽的大小大于等于放置框的大小，所述清洗槽内部焊接有若干喷水管，所述喷水管下端焊接连通若干喷头，所述喷水管一侧连接至防溅盖外侧并连通分流管，所述分流管另一侧连通入水口。

与现有技术相比，本实用新型的有益效果是：

本实用新型将滤芯夹持住保持滤芯的稳定，防止滤芯在清洗过程中由于冲洗出现晃动，影响清洗效果，使用机器清洗可以有效降低人力劳动，增加清洗效率，还可以保护工作人员的身体健康。

附图说明

图1为本实用新型结构示意图；

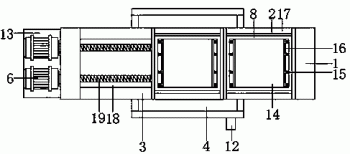

图2为图1的俯视图；

图3为图1中防溅盖的结构示意图；

图4为图1中A处的结构放大示意图。

图中：1支撑架、2托板、3顶板、4集水槽、5液压缸、6电机、7滑动板、8放置框、9防溅盖、10分流管、11入水口、12出水口、13固定座、14夹持槽、15弹簧、16夹持板、17斜边、18滑槽、19丝杠、20清洗槽、21喷水管、22喷头、23流水槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图4，本实用新型提供一种技术方案：一种甲醛生产过程中空气过滤器清理装置，包括支撑架1、托板2、顶板3、集水槽4液压缸5和电机6，支撑架1之间焊接有托板2，托板2上端开设有滑槽18，在滑槽18内转动连接丝杠19，丝杠19外侧传动连接滑块，滑块滑动连接在滑槽18内，滑块上端一体成形的设有滑动板7，滑动板7上端焊接有放置框8，放置框8内形成夹持槽14，夹持槽14两侧内部焊接若干弹簧15，弹簧另一端焊接夹持板16，丝杠19一端穿过支撑架1连接至外侧，并通过法兰连接电机6，电机6通过固定螺栓固定连接在固定座13上端，固定座13焊接在支撑架1侧壁，支撑架1上端之间焊接有顶板3，顶板3中间通过固定螺栓固定连接液压缸5，液压缸5下端穿过顶板3连接至内侧，液压缸5的输出端焊接防溅盖9，防溅盖9下的托板2下端地面放置有集水槽4。

本实用新型可进一步设置为，集水槽4宽度大于托板2的宽度，集水槽4的长度大于滑动板7的长度，集水槽4两侧上端凸出设有集水块，集水槽4下端贯通设置有出水口12，通过集水槽4可以将清洗后的水收集，避免污水直接排放污染环境，可以将污水回收进行下一步处理，回收内部的甲醛，增加资源利用率。

本实用新型可进一步设置为，滑动板7上端焊接放置框8，放置框8前后两侧下端开设有流水槽23，放置框8前后两侧的滑动板7上设有斜边17，滑动板7设有两组，两组滑动板7侧壁贴合，通过流水槽23可以将清洗后的水流出，通过集水槽4收集，增加收集效果，提高使用便利性。

本实用新型可进一步设置为，防溅盖9下端内部开设有清洗槽20，清洗槽20的大小大于等于放置框8的大小，清洗槽20内部焊接有若干喷水管21，喷水管21下端焊接连通若干喷头22，喷水管21一侧连接至防溅盖9外侧并连通分流管10，分流管10另一侧连通入水口11，通过防溅盖9可以对放置框8内夹持的滤芯进行侵袭，并且可以防止水花迸溅，防止甲醛混合水溅至人体造成损伤，增加清洗和保护效果。

工作原理：工作时，将滤芯拆卸后放置到夹持槽14内，并通过夹持板16将滤芯夹持住，然后启动电机6，电机6带动丝杠19转动传动使滑动板7移动，将滑动板7移动至防溅盖9正下方，然后启动液压缸5将防溅盖9下移，使防溅盖9盖住放置框8，然后通过入水口11输送水至分流管10，并从分流管10分流至喷水管21内，最后从喷头22喷出清洗夹持槽14内的滤芯，清洗后的水从流水槽23流出，顺着斜边17流至滑动板7边缘并落至集水槽4内储存，等待下一步的工作，在一个夹持槽14进行清洗时，可以向另一个夹持槽14内夹持滤芯，增加工作效率，待一边清洗完成后启动电机6带动滑动板7回移，使另一组滑动板7移动至防溅盖9下端，并按上述工序进行清洗，这时将清洗完成后的滤芯回收，并放置需要清洗的滤芯，依次反复，大大提高清洗效率，并且可以防止甲醛混合水溅出损伤人体健康，增加安全性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
