专利摘要

本实用新型公开了一种油田开采用清洁装置，包括固定座，所述固定座顶部外壁的两侧均固定有固定架，且两个固定架相对的一侧外壁均固定有支撑板，两个所述支撑板的顶部外壁均设置有等距离分布的固定齿，两个所述固定架底部外壁的两侧均固定有伸缩杆，且两个伸缩杆的底部外壁均固定有夹板，两个所述固定架的顶部外壁均开有螺纹孔，且两个螺纹孔的内壁均螺纹连接有固定栓，两个所述固定栓与两个夹板之间通过螺母连接。本实用新型能够防止由于摩擦力不足导致滤网从支撑板上脱落对滤网的清洁造成影响，能够防止由于石油粘附在滤网的表面不易于对滤网进行清洁，能够防止由于清洗液流失到地面对地面造成污染。

权利要求

1.一种油田开采用清洁装置，包括固定座（1），其特征在于，所述固定座（1）顶部外壁的两侧均固定有固定架（14），且两个固定架（14）相对的一侧外壁均固定有支撑板（3），两个所述支撑板（3）的顶部外壁均设置有等距离分布的固定齿（16），两个所述固定架（14）底部外壁的两侧均固定有伸缩杆，且两个伸缩杆的底部外壁均固定有夹板（17），两个所述固定架（14）的顶部外壁均开有螺纹孔，且两个螺纹孔的内壁均螺纹连接有固定栓（15），两个所述固定栓（15）与两个夹板（17）之间通过螺母连接，所述固定座（1）顶部外壁的两侧均固定有固定板（4），且两个固定板（4）的顶部外壁均固定有顶板（7）。

2.根据权利要求1所述的一种油田开采用清洁装置，其特征在于，所述顶板（7）的顶部外壁固定有水箱（9），且水箱（9）顶部外壁的一侧开有进水口，水箱（9）底部外壁的一侧和顶板（7）顶部外壁的一侧均开有排水口，两个排水口的内壁设置有同一个喷管（8），喷管（8）的外壁设置有电磁阀（10）。

3.根据权利要求2所述的一种油田开采用清洁装置，其特征在于，两个所述固定板（4）相对的一侧外壁靠近顶部的位置均通过轴承转动连接有螺纹杆（5），且螺纹杆（5）的外壁螺纹连接有螺纹块（12），螺纹块（12）的底部外壁固定有钢丝刷（13）。

4.根据权利要求3所述的一种油田开采用清洁装置，其特征在于，一个所述固定板（4）的一侧外壁固定有电动机（6），且电动机（6）输出轴的一端与螺纹杆（5）之间通过螺栓连接。

5.根据权利要求4所述的一种油田开采用清洁装置，其特征在于，所述螺纹块（12）的一侧外壁开有通孔，且通孔的内壁滑动连接有导向杆（11），导向杆（11）的两端与两个固定板（4）之间通过螺栓连接。

6.根据权利要求5所述的一种油田开采用清洁装置，其特征在于，所述电动机（6）和电磁阀（10）均通过导线连接有开关，且开关通过导线连接有电源。

7.根据权利要求6所述的一种油田开采用清洁装置，其特征在于，所述固定座（1）的顶部外壁固定有收集槽（2），且收集槽（2）位于两个固定架（14）之间。

8.根据权利要求7所述的一种油田开采用清洁装置，其特征在于，所述收集槽（2）的内壁靠近顶部的位置固定有过滤筛（18）。

说明书

技术领域

本实用新型涉及油田开采技术领域，尤其涉及一种油田开采用清洁装置。

背景技术

油田是指在单一地质构造因素控制下的、同一产油气面积内的油气藏总和。一个油气田可能有一个或多个油气藏。在同一面积内主要为油藏，通常会通过开采设备对油田进行开采，在开采时，会通过滤网对开采的石油进行过滤处理，当石油开采完成后，会通过清洁装置对滤网进行清洁，防止石油对滤网造成堵塞。

通过清洁装置在对滤网进行清洁时，通常会对滤网进行固定，防止滤网从装置上脱落，对滤网的清洁造成影响，但是，由于滤网与装置之间的摩擦力不足，因此在对滤网进行清洗时由于外力导致滤网从装置上脱落对滤网的清洁造成影响。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种油田开采用清洁装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种油田开采用清洁装置，包括固定座，所述固定座顶部外壁的两侧均固定有固定架，且两个固定架相对的一侧外壁均固定有支撑板，两个所述支撑板的顶部外壁均设置有等距离分布的固定齿，两个所述固定架底部外壁的两侧均固定有伸缩杆，且两个伸缩杆的底部外壁均固定有夹板，两个所述固定架的顶部外壁均开有螺纹孔，且两个螺纹孔的内壁均螺纹连接有固定栓，两个所述固定栓与两个夹板之间通过螺母连接，所述固定座顶部外壁的两侧均固定有固定板，且两个固定板的顶部外壁均固定有顶板。

作为本实用新型再进一步的方案：所述顶板的顶部外壁固定有水箱，且水箱顶部外壁的一侧开有进水口，水箱底部外壁的一侧和顶板顶部外壁的一侧均开有排水口，两个排水口的内壁设置有同一个喷管，喷管的外壁设置有电磁阀。

作为本实用新型再进一步的方案：两个所述固定板相对的一侧外壁靠近顶部的位置均通过轴承转动连接有螺纹杆，且螺纹杆的外壁螺纹连接有螺纹块，螺纹块的底部外壁固定有钢丝刷。

作为本实用新型再进一步的方案：一个所述固定板的一侧外壁固定有电动机，且电动机输出轴的一端与螺纹杆之间通过螺栓连接。

作为本实用新型再进一步的方案：所述螺纹块的一侧外壁开有通孔，且通孔的内壁滑动连接有导向杆，导向杆的两端与两个固定板之间通过螺栓连接。

作为本实用新型再进一步的方案：所述电动机和电磁阀均通过导线连接有开关，且开关通过导线连接有电源。

作为本实用新型再进一步的方案：所述固定座的顶部外壁固定有收集槽，且收集槽位于两个固定架之间。

作为本实用新型再进一步的方案：所述收集槽的内壁靠近顶部的位置固定有过滤筛。

本实用新型的有益效果为：

1.通过设置的固定栓、夹板、支撑板和固定齿，能够增大滤网与支撑板之间的摩擦力，以便于对滤网进行固定，防止由于摩擦力不足导致滤网从支撑板上脱落对滤网的清洁造成影响；

2.通过设置的钢丝刷、螺纹块和螺纹杆，能够通过钢丝刷对滤网的表面进行清洁，以便于提高装置对滤网的清洁效率，防止由于石油粘附在滤网的表面不易于对滤网进行清洁；

3.通过设置的过滤筛，能够对清洗后的清洗液进行过滤处理，以便于对清洗液进行回收，防止由于清洗液流失到地面对地面造成污染。

附图说明

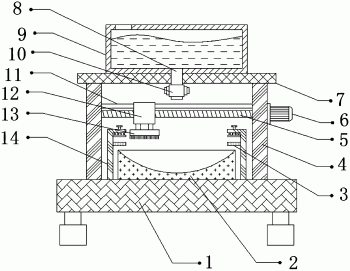

图1为实施例1提出的一种油田开采用清洁装置的剖视结构示意图；

图2为实施例1提出的一种油田开采用清洁装置的局部结构示意图；

图3为实施例2提出的一种油田开采用清洁装置的剖视结构示意图。

图中：1固定座、2收集槽、3支撑板、4固定板、5螺纹杆、6电动机、7顶板、8喷管、9水箱、10电磁阀、11导向杆、12螺纹块、13钢丝刷、14固定架、15固定栓、16固定齿、17夹板、18过滤筛。

具体实施方式

下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。

实施例1

参照图1-2，一种油田开采用清洁装置，包括固定座1，固定座1顶部外壁的两侧均通过螺栓连接有固定架14，且两个固定架14相对的一侧外壁均通过螺栓连接有支撑板3，两个支撑板3的顶部外壁均设置有等距离分布的固定齿16，两个固定架14底部外壁的两侧均通过螺栓连接有伸缩杆，且两个伸缩杆的底部外壁均通过螺栓连接有夹板17，两个固定架14的顶部外壁均开有螺纹孔，且两个螺纹孔的内壁均螺纹连接有固定栓15，两个固定栓15与两个夹板17之间通过螺母连接，固定座1顶部外壁的两侧均通过螺栓连接有固定板4，且两个固定板4的顶部外壁均通过螺栓连接有顶板7。

其中，顶板7的顶部外壁通过螺栓连接有水箱9，且水箱9顶部外壁的一侧开有进水口，水箱9底部外壁的一侧和顶板7顶部外壁的一侧均开有排水口，两个排水口的内壁设置有同一个喷管8，喷管8的外壁设置有电磁阀10，两个固定板4相对的一侧外壁靠近顶部的位置均通过轴承转动连接有螺纹杆5，且螺纹杆5的外壁螺纹连接有螺纹块12，螺纹块12的底部外壁通过螺栓连接有钢丝刷13，一个固定板4的一侧外壁通过螺栓连接有电动机6，且电动机6输出轴的一端与螺纹杆5之间通过螺栓连接，螺纹块12的一侧外壁开有通孔，且通孔的内壁滑动连接有导向杆11，导向杆11的两端与两个固定板4之间通过螺栓连接，电动机6和电磁阀10均通过导线连接有开关，且开关通过导线连接有电源，固定座1的顶部外壁通过螺栓连接有收集槽2，且收集槽2位于两个固定架14之间。

工作原理：使用时，将需要清洁的滤网放置在支撑板3上，通过拧动固定栓15使夹板17对滤网进行夹持固定，通过固定齿16能够增大滤网与装置之间的摩擦力，防止由于外力导致滤网从装置上脱落，固定完成后，通过进水口将清洗液盛放至水箱9的内部，打开开关，通过电磁阀10和喷管8将清洗液喷向滤网的表面，通过电动机6带动螺纹杆5进行转动，从而使螺纹块12在导向杆11的作用下进行往复移动，从而使钢丝刷13对滤网的表面进行清洗，当需要对滤网的其它部位进行清洁时，关闭开关，对滤网的固定位置进行调节，从而使钢丝刷13对滤网的其它部位进行清洁，通过收集槽2对清洗后的清洗液进行回收。

实施例2

参照图3，一种油田开采用清洁装置，本实施例相较于实施例1，收集槽2的内壁靠近顶部的位置通过螺栓连接有过滤筛18。

工作原理：使用时，将需要清洁的滤网放置在支撑板3上，通过拧动固定栓15使夹板17对滤网进行夹持固定，通过固定齿16能够增大滤网与装置之间的摩擦力，防止由于外力导致滤网从装置上脱落，固定完成后，通过进水口将清洗液盛放至水箱9的内部，打开开关，通过电磁阀10和喷管8将清洗液喷向滤网的表面，通过电动机6带动螺纹杆5进行转动，从而使螺纹块12在导向杆11的作用下进行往复移动，从而使钢丝刷13对滤网的表面进行清洗，当需要对滤网的其它部位进行清洁时，关闭开关，对滤网的固定位置进行调节，从而使钢丝刷13对滤网的其它部位进行清洁，通过收集槽2对清洗后的清洗液进行回收，通过过滤筛18对清洗后的清洗液进行过滤处理。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
