专利摘要

本实用新型涉及一种多功能核辐射实验教学装置，包括装置底座，在装置底座上设有滑台支架和放射源支架，所述滑台支架上设有可调滑台，可调滑台上设有探测器，所述放射源支架上设置放射源；探测器与放射源之间设有升降台，升降台上设有间隔探测器和放射源的实验材料盛放台。本实用新型性能优越、安全可靠、结构简单，操作简便，可以用于核探测器、辐射屏蔽材料、辐射防护、核医学等领域的教学实验与科学研究。

权利要求

1.一种多功能核辐射实验教学装置，包括装置底座，在装置底座上设有滑台支架和放射源支架，其特征在于，所述滑台支架上设有可调滑台，可调滑台上设有探测器，所述放射源支架上设置放射源；

探测器与放射源之间设有升降台，升降台上设有间隔探测器和放射源的实验材料盛放台。

2.根据权利要求1所述的一种多功能核辐射实验教学装置，其特征在于，所述可调滑台上设有螺杆，探测器的底部设有套设在螺杆上的螺纹套，螺杆的端部设有转动手柄。

3.根据权利要求1或2所述的一种多功能核辐射实验教学装置，其特征在于，所述可调滑台上设有标尺。

4.根据权利要求1所述的一种多功能核辐射实验教学装置，其特征在于，所述升降台的底部设有与实验材料盛放台连接的升降杆，升降杆的端部连接转动升降机构。

5.根据权利要求1所述的一种多功能核辐射实验教学装置，其特征在于，所述探测器为闪烁体探测器或气体探测器或半导体探测器。

6.根据权利要求1所述的一种多功能核辐射实验教学装置，其特征在于，所述放射源为带准直器的伽玛放射源。

说明书

技术领域

本实用新型涉及放射性测量领域，尤其是一种多功能核辐射实验教学装置。

背景技术

随着社会和科技的发展，核技术应用领域也越来越广，民用核设施也越来越多。社会对于核科学人才的需求也日益增大，学校核科研机构在核与辐射相关领域的研究也越来越广泛。

目前在核科学的实验研究于实验教学上缺少标准化的实验器具。在核辐射实验教学上很少有成型的教学用具供给学生实验研究使用，大多情况是依据现有材料现场搭建，这样就造成每次测量的数据不一致、实验准备时间较长、学生使用不方便等问题。在辐射探测核辐射屏蔽材料研究方面没有一个能多维度多方向研究的实验平台。

综上所述，设计一种性能优越、安全可靠、结构简单、操作简便的多功能核辐射实验教学装置成为急需解决的问题。

实用新型内容

本实用新型的目的是为了解决现有技术存在的缺陷，提供一种多功能核辐射实验教学装置。

为了实现上述目的，本实用新型采用的技术方案是：

一种多功能核辐射实验教学装置，包括装置底座，在装置底座上设有滑台支架和放射源支架，所述滑台支架上设有可调滑台，可调滑台上设有探测器，所述放射源支架上设置放射源；

探测器与放射源之间设有升降台，升降台上设有间隔探测器和放射源的实验材料盛放台。

上述的一种多功能核辐射实验教学装置，所述可调滑台上设有螺杆，探测器的底部设有套设在螺杆上的螺纹套，螺杆的端部设有转动手柄。

上述的一种多功能核辐射实验教学装置，所述可调滑台上设有标尺。

上述的一种多功能核辐射实验教学装置，所述升降台的底部设有与实验材料盛放台连接的升降杆，升降杆的端部连接转动升降机构。

上述的一种多功能核辐射实验教学装置，所述探测器为闪烁体探测器或气体探测器或半导体探测器。

上述的一种多功能核辐射实验教学装置，所述放射源为带准直器的伽玛放射源。

本实用新型的有益效果为：本实用新型性能优越、安全可靠、结构简单，操作简便，可以用于核探测器、辐射屏蔽材料、辐射防护、核医学等领域的教学实验与科学研究。

附图说明

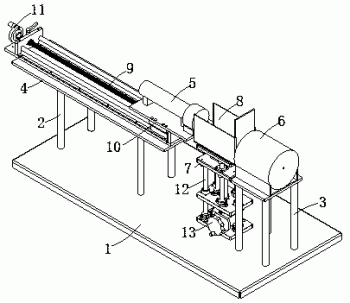

图1为本实用新型的示意图。

具体实施方式

如图1所示，一种多功能核辐射实验教学装置，包括装置底座1，在装置底座1上设有滑台支架2和放射源支架3，滑台支架2上设有可调滑台4，可调滑台4上设有探测器5，放射源支架3上设置放射源6；

探测器5与放射源6之间设有升降台7，升降台7上设有间隔探测器5和放射源6的实验材料盛放台8。

其中，可调滑台4上设有螺杆9，探测器5的底部设有套设在螺杆9上的螺纹套10，螺杆9的端部设有转动手柄11。

可调滑台4上设有标尺，升降台7的底部设有与实验材料盛放台8连接的升降杆12，升降杆12的端部连接转动升降机构13。

探测器5可以是各种类型的电离辐射探测器，比如闪烁体探测器、气体探测器、半导体探测器。探测器固定于可调滑台上，方便替换；

放射源6可以是各种类型的带准直器的伽玛放射源，比如点源、线源、面源等。

可调滑台4可以水平调节探测器位置，可调滑台上有标尺，水平调节的范围不小于50厘米；升降台7可以垂直调节实验材料盛放台的位置，升降台上有标尺，垂直调节距范围不小于10厘米，升降台最大承重不小于5千克。

该装置具体应用如下：

研究探测器性能实验上的应用

通过更换不同的探测器5研究探测器性能，比如各种探测器的探测效率、灵敏度、探测响应等；

研究辐射屏蔽材料实验上的应用

通过在实验材料盛放台8放置各种类型的屏蔽材料，研究屏蔽材料的屏蔽性能以及物质对伽玛射线的吸收规律。同时调节可调滑台4和升降台7获取更多不同的实验数据；

研究平方反比定律验证实验上的应用

通过移动可调滑台4，得到放射源6与探测器5之间的距离和探测器5显示的照射量率，可验证平方反比定律。

本实用新型性能优越、安全可靠、结构简单，操作简便，可以用于核探测器、辐射屏蔽材料、辐射防护、核医学等领域的教学实验与科学研究。

以上所述，仅为本实用新型的具体实施例，但本实用新型的保护范围并不局限于此，任何熟悉本领域技术的技术人员在本发明公开的技术范围内，可轻易想到的变化或替换，都应涵盖在本发明的保护范围之内。本发明的保护范围以权利要求书的保护范围为准。
