专利摘要

本实用新型公开了一种热能表安装结构，包括热能表主体，所述热能表主体的底部设置有热能表连接管，热能表连接管的一端套设有套管，套管靠近热能表连接管的一端设置有内翻边，而热能表连接管靠近套管的一端设置有外翻边，且该外翻边和所述内翻边的结构相匹配，所述套管内设置有限位筒，且限位筒内设置有内筒体，内筒体的外壁和限位筒为螺纹连接，所述内筒体和套管为转动连接，且内筒体一端的外壁上均匀分布有凸齿，所述套管的一侧设置有罩体，罩体内设置有齿轮。该热能表安装结构采用套管、内筒体和限位筒等结构设计，使得该热能表在安装时其长度能够进行一定的调节，从而无需管道接头便可进行安装，更加方便。

权利要求

1.一种热能表安装结构，包括热能表主体(7)，其特征在于：所述热能表主体(7)的底部设置有热能表连接管(5)，热能表连接管(5)的一端套设有套管(6)，套管(6)靠近热能表连接管(5)的一端设置有内翻边，而热能表连接管(5)靠近套管(6)的一端设置有外翻边，且该外翻边和所述内翻边的结构相匹配，所述套管(6)内设置有限位筒(2)，且限位筒(2)内设置有内筒体(1)，内筒体(1)的外壁和限位筒(2)为螺纹连接，所述内筒体(1)和套管(6)为转动连接，且内筒体(1)一端的外壁上均匀分布有凸齿，所述套管(6)的一侧设置有罩体(8)，罩体(8)内设置有齿轮(9)，齿轮(9)的一侧与内筒体(1)的一端啮合连接，且齿轮(9)的中间穿设有轴杆(10)，轴杆(10)的一端穿过罩体(8)的外壁。

2.根据权利要求1所述的一种热能表安装结构，其特征在于：所述内筒体(1)远离限位筒(2)的一端设置有外翻边，且套管(6)的内壁上开设有与该外翻边结构相匹配的环形槽。

3.根据权利要求1所述的一种热能表安装结构，其特征在于：所述热能表连接管(5)上外翻边的前后两侧分别设置有第一胶圈(3)和第二胶圈(4)，第一胶圈(3)和第二胶圈(4)均通过胶合固定。

4.根据权利要求3所述的一种热能表安装结构，其特征在于：所述限位筒(2)靠近第一胶圈(3)一端的沿口为向外壁方向倾斜的结构，所述第一胶圈(3)靠近限位筒(2)的一侧与该沿口的结构相匹配。

5.根据权利要求1所述的一种热能表安装结构，其特征在于：所述限位筒(2)的外壁上设置有条形凸起，所述套管(6)的内壁上开设有条形槽，该条形槽和所述条形凸起的结构相匹配。

6.根据权利要求1所述的一种热能表安装结构，其特征在于：所述轴杆(10)突出罩体(8)外壁的一端连接有固定头(11)，固定头(11)为六角柱形。

说明书

技术领域

本实用新型涉及热能表技术领域，具体为一种热能表安装结构。

背景技术

热能表，是适用于测量在热交换环路中，被称作载热液体的液体所吸收或转换热能的仪器，它由流量传感器、温度传感器和热能积算仪三部分组成。热量表(热表)又称热能表、热能积算仪，既能测量供热系统的供热量又能测量供冷系统的吸热量。

传统的热能表的主管两端通过管道接头进行连接，该安装方式必须携带附加的配件才能够进行安装，较为麻烦。

实用新型内容

本实用新型的目的在于提供一种热能表安装结构，以解决上述背景技术中提出的热能表安装较为麻烦的问题。

为实现上述目的，本实用新型提供如下技术方案：一种热能表安装结构，包括热能表主体，所述热能表主体的底部设置有热能表连接管，热能表连接管的一端套设有套管，套管靠近热能表连接管的一端设置有内翻边，而热能表连接管靠近套管的一端设置有外翻边，且该外翻边和所述内翻边的结构相匹配，所述套管内设置有限位筒，且限位筒内设置有内筒体，内筒体的外壁和限位筒为螺纹连接，所述内筒体和套管为转动连接，且内筒体一端的外壁上均匀分布有凸齿，所述套管的一侧设置有罩体，罩体内设置有齿轮，齿轮的一侧与内筒体的一端啮合连接，且齿轮的中间穿设有轴杆，轴杆的一端穿过罩体的外壁。

优选的，所述内筒体远离限位筒的一端设置有外翻边，且套管的内壁上开设有与该外翻边结构相匹配的环形槽。

优选的，所述热能表连接管上外翻边的前后两侧分别设置有第一胶圈和第二胶圈，第一胶圈和第二胶圈均通过胶合固定。

优选的，所述限位筒靠近第一胶圈一端的沿口为向外壁方向倾斜的结构，所述第一胶圈靠近限位筒的一侧与该沿口的结构相匹配。

优选的，所述限位筒的外壁上设置有条形凸起，所述套管的内壁上开设有条形槽，该条形槽和所述条形凸起的结构相匹配。

优选的，所述轴杆突出罩体外壁的一端连接有固定头，固定头为六角柱形。

与现有技术相比，本实用新型的有益效果是：该热能表安装结构采用套管、内筒体和限位筒等结构设计，使得该热能表在安装时其长度能够进行一定的调节，从而无需管道接头便可进行安装，更加方便。

附图说明

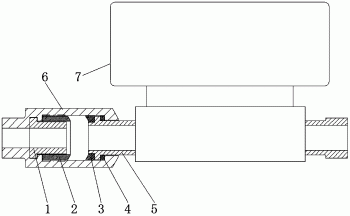

图1为本实用新型一种热能表安装结构侧视图；

图2为本实用新型一种热能表安装结构内筒体和齿轮连接结构正视图；

图3为本实用新型一种热能表安装结构罩体俯视图；

图4为本实用新型一种热能表安装结构限位筒和套管剖视图。

图中：1、内筒体，2、限位筒，3、第一胶圈，4、第二胶圈，5、热能表连接管，6、套管，7、热能表主体，8、罩体，9、齿轮，10、轴杆，11、固定头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种热能表安装结构，包括热能表主体7，热能表主体7的底部设置有热能表连接管5，热能表连接管5是热能表主体7的一部分，供介质在其中流通，热能表连接管5的一端套设有套管6，套管6与热能表连接管5为活动连接，既能够滑动也能够旋转，套管6靠近热能表连接管5的一端设置有内翻边，而热能表连接管5靠近套管6的一端设置有外翻边，且该外翻边和内翻边的结构相匹配，该结构使得套管6与热能表连接管5之间既能够相对滑动，又不会脱离，套管6内设置有限位筒2，限位筒2与套管6为滑动连接，内筒体1远离限位筒2的一端设置有外翻边，且套管6的内壁上开设有与该外翻边结构相匹配的环形槽，该结构使得内筒体1能够在套管6内稳定旋转而不会发生滑动，限位筒2的外壁上设置有条形凸起，套管6的内壁上开设有条形槽，该条形槽和条形凸起的结构相匹配，该结构使得限位筒2与套管6之间能够稳定的滑动连接，而不会发生自转，且限位筒2内设置有内筒体1，内筒体1的外壁和限位筒2为螺纹连接，该结构使得内筒体1的旋转能够推动限位筒2直线滑移，当限位筒2顶紧热能表连接管5端部时，使得套管6和热能表连接管5之间能够保持固定，而不能再伸缩滑动，内筒体1和套管6为转动连接，且内筒体1一端的外壁上均匀分布有凸齿，套管6的一侧设置有罩体8，罩体8与套管6为焊接，罩体8与套管6通过焊接为一体，罩体8内设置有齿轮9，齿轮9的一侧与内筒体1的一端啮合连接，该结构使得齿轮9能够带动内筒体1旋转，且齿轮9的中间穿设有轴杆10，轴杆10与齿轮9通过焊接或者卡接固定，轴杆10的一端穿过罩体8的外壁，轴杆10与罩体8为转动连接，且两者的转动连接处可通过胶圈密封，该结构使得操作者在罩体8外部便可控制齿轮9旋转，十分方便，轴杆10突出罩体8外壁的一端连接有固定头11，固定头11为六角柱形，固定头11通过焊接固定，该结构更便于和扳手相配合，更便于操作者对轴杆10旋转控制，热能表连接管5上外翻边的前后两侧分别设置有第一胶圈3和第二胶圈4，第一胶圈3和第二胶圈4均通过胶合固定，第一胶圈3能够让限位筒2和热能表连接管5接触时连接更加紧密，而第二胶圈4能够让套管6的内翻边和热能表连接管5的外翻边接触时更加紧密，提高密封性，限位筒2靠近第一胶圈3一端的沿口为向外壁方向倾斜的结构，第一胶圈3靠近限位筒2的一侧与该沿口的结构相匹配，该结构使得限位筒2顶在第一胶圈3上时，能够将第一胶圈3向套管6内壁挤压，进一步提高密封性。

工作原理：在使用该热能表安装结构时，先检查该装置是否存在零件破损或连接不牢的情况，检查无误后再进行使用，热能表连接管5的右端设置螺纹，将热能表连接管5的右端先与一侧的管道通过旋转连接，然后将套管6向热能表连接管5方向推动，两者为活动连接，可使套管6和热能表连接管5长度缩短，由于长度缩短，然后便可将套管6和热能表连接管5直接置于预留的安装空间内，使套管6的左端对齐另一侧的管道，然后再拉动套管6伸长，套管6的左端外壁开设螺纹，该螺纹与热能表连接管5右端的螺纹结构相同，可直接将套管6旋转，使套管6与另一侧的管道进行连接固定，然后在转动轴杆10，轴杆10带动齿轮9旋转，齿轮9带动内筒体1旋转，内筒体1与限位筒2螺纹连接，而限位筒2与套管6滑动连接，使得内筒体1的旋转能够将限位筒2向热能表连接管5方向推移，当限位筒2顶在热能表连接管5端部时，使得套管6和热能表连接管5之间得到限制而固定，完成安装，该过程无需管道接头便可进行安装，更加方便，这就是该热能表安装结构的工作原理。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
