专利摘要

本实用新型公开的一种遗产保护用防护罩的安装机构，包括固定支撑架，所述固定支撑架的内侧固定安装有弹簧固定底板，所述弹簧固定底板的上表面活动安装有多个缓冲弹簧，所述缓冲弹簧的上表面活动安装有缓冲放置板，所述固定支撑架的上表面固定安装有固定顶板，所述固定顶板的上表面固定安装有螺纹套环。本实用新型所述的一种遗产保护用防护罩的安装机构，能够调整下压顶盖的固定高度，并使下压顶盖压紧在防护罩的顶部，对防护罩进行牢固的固定，方便不同高度的遗产保护用防护罩进行安装固定使用，能够对放置的防护罩进行弹性缓冲，在遗产保护用防护罩的安装机构移动运输时，防止了遗产保护用防护罩受到晃动而损坏。

权利要求

1.一种遗产保护用防护罩的安装机构，其特征在于：包括固定支撑架(1)，所述固定支撑架(1)的内侧固定安装有弹簧固定底板(3)，所述弹簧固定底板(3)的上表面活动安装有多个缓冲弹簧(4)，所述缓冲弹簧(4)的上表面活动安装有缓冲放置板(5)，所述固定支撑架(1)的上表面固定安装有固定顶板(6)，所述固定顶板(6)的上表面固定安装有螺纹套环(7)，所述螺纹套环(7)的内表面螺纹安装有升降螺杆(8)，所述升降螺杆(8)的上端外表面固定安装有把手固定座(9)，所述把手固定座(9)的外表面固定安装有两个旋转把手(10)，所述固定支撑架(1)的内侧位于固定顶板(6)的下方位置活动安装有下压顶盖(11)。

2.根据权利要求1所述的一种遗产保护用防护罩的安装机构，其特征在于：所述固定支撑架(1)由四个支撑架连接组成，所述固定支撑架(1)的内表面两侧位置均固定安装有两个加固板(2)，四个所述加固板(2)之间呈对称排列安装。

3.根据权利要求1所述的一种遗产保护用防护罩的安装机构，其特征在于：所述弹簧固定底板(3)与缓冲放置板(5)的尺寸相同，所述缓冲放置板(5)的外表面与固定支撑架(1)连接。

4.根据权利要求1所述的一种遗产保护用防护罩的安装机构，其特征在于：多个所述缓冲弹簧(4)呈平行放置安装，多个所述缓冲弹簧(4)围绕弹簧固定底板(3)和缓冲放置板(5)的边缘排列安装。

5.根据权利要求1所述的一种遗产保护用防护罩的安装机构，其特征在于：所述升降螺杆(8)的底端贯穿螺纹套环(7)和固定顶板(6)，所述升降螺杆(8)的下端外表面与下压顶盖(11)固定连接，所述下压顶盖(11)位于缓冲放置板(5)的上方位置。

6.根据权利要求1所述的一种遗产保护用防护罩的安装机构，其特征在于：所述把手固定座(9)的形状为圆形，所述把手固定座(9)与升降螺杆(8)之间通过焊接固定连接。

说明书

技术领域

本实用新型涉及安装机构领域，特别涉及一种遗产保护用防护罩的安装机构。

背景技术

遗产保护用防护罩的安装机构是对遗产保护用防护罩进行安装固定使用的机构，广泛的使用在遗产保护用防护罩使用场合，随着遗产保护用防护罩在遗产保护时的使用效率逐步提高，遗产保护用防护罩的安装机构的使用需求也跟随提高，因此需要对遗产保护用防护罩的安装机构进行改进，使遗产保护用防护罩的安装机构更方便配合遗产保护用防护罩进行使用；在遗产保护用防护罩的安装机构使用时，无法对顶盖的固定高度进行调整，不方便不同高度的遗产保护用防护罩进行安装固定，同时，遗产保护用防护罩的安装机构无法进行缓冲保护，在遗产保护用防护罩的安装机构移动运输时，容易导致遗产保护用防护罩受到晃动而损坏。

实用新型内容

本实用新型的主要目的在于提供一种遗产保护用防护罩的安装机构，可以有效解决背景技术中无法对顶盖的固定高度进行调整，无法进行缓冲保护的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种遗产保护用防护罩的安装机构，包括固定支撑架，所述固定支撑架的内侧固定安装有弹簧固定底板，所述弹簧固定底板的上表面活动安装有多个缓冲弹簧，所述缓冲弹簧的上表面活动安装有缓冲放置板，所述固定支撑架的上表面固定安装有固定顶板，所述固定顶板的上表面固定安装有螺纹套环，所述螺纹套环的内表面螺纹安装有升降螺杆，所述升降螺杆的上端外表面固定安装有把手固定座，所述把手固定座的外表面固定安装有两个旋转把手，所述固定支撑架的内侧位于固定顶板的下方位置活动安装有下压顶盖。

优选的，所述固定支撑架由四个支撑架连接组成，所述固定支撑架的内表面两侧位置均固定安装有两个加固板，四个个所述加固板之间呈对称排列安装。

优选的，所述弹簧固定底板与缓冲放置板的尺寸相同，所述缓冲放置板的外表面与固定支撑架连接。

优选的，多个所述缓冲弹簧呈平行放置安装，多个所述缓冲弹簧围绕弹簧固定底板和缓冲放置板的边缘排列安装。

优选的，所述升降螺杆的底端贯穿螺纹套环和固定顶板，所述升降螺杆的下端外表面与下压顶盖固定连接，所述下压顶盖位于缓冲放置板的上方位置。

优选的，所述把手固定座的形状为圆形，所述把手固定座与升降螺杆之间通过焊接固定连接。

与现有技术相比，本实用新型具有如下有益效果：该遗产保护用防护罩的安装机构，通过设置的螺纹套环、升降螺杆、把手固定座、旋转把手和下压顶盖，能够调整下压顶盖的固定高度，并使下压顶盖压紧在防护罩的顶部，对防护罩进行牢固的固定，方便不同高度的遗产保护用防护罩进行安装固定使用，通过设置的弹簧固定底板、缓冲弹簧和缓冲放置板，能够对放置的防护罩进行弹性缓冲，在遗产保护用防护罩的安装机构移动运输时，防止了遗产保护用防护罩受到晃动而损坏。

附图说明

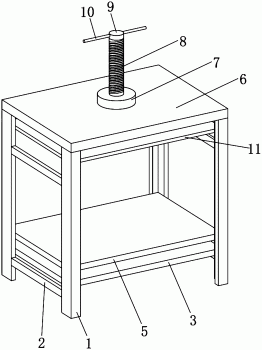

图1为本实用新型一种遗产保护用防护罩的安装机构的整体结构示意图；

图2为本实用新型一种遗产保护用防护罩的安装机构的局部结构图；

图3为本实用新型一种遗产保护用防护罩的安装机构的螺纹套环的剖析图。

图中：1、固定支撑架；2、加固板；3、弹簧固定底板；4、缓冲弹簧；5、缓冲放置板；6、固定顶板；7、螺纹套环；8、升降螺杆；9、把手固定座；10、旋转把手；11、下压顶盖。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-3所示，一种遗产保护用防护罩的安装机构，包括固定支撑架1，所述固定支撑架1的内侧固定安装有弹簧固定底板3，所述弹簧固定底板3的上表面活动安装有多个缓冲弹簧4，所述缓冲弹簧4的上表面活动安装有缓冲放置板5，所述固定支撑架1的上表面固定安装有固定顶板6，所述固定顶板6的上表面固定安装有螺纹套环7，所述螺纹套环7的内表面螺纹安装有升降螺杆8，所述升降螺杆8的上端外表面固定安装有把手固定座9，所述把手固定座9的外表面固定安装有两个旋转把手10，所述固定支撑架1的内侧位于固定顶板6的下方位置活动安装有下压顶盖11；

所述固定支撑架1由四个支撑架连接组成，所述固定支撑架1的内表面两侧位置均固定安装有两个加固板2，四个个所述加固板2之间呈对称排列安装；所述弹簧固定底板3与缓冲放置板5的尺寸相同，所述缓冲放置板5的外表面与固定支撑架1连接；多个所述缓冲弹簧4呈平行放置安装，多个所述缓冲弹簧4围绕弹簧固定底板3和缓冲放置板5的边缘排列安装；所述升降螺杆8的底端贯穿螺纹套环7和固定顶板6，所述升降螺杆8的下端外表面与下压顶盖11固定连接，所述下压顶盖11位于缓冲放置板5的上方位置；所述把手固定座9的形状为圆形，所述把手固定座9与升降螺杆8之间通过焊接固定连接。

需要说明的是，本实用新型为一种遗产保护用防护罩的安装机构，固定支撑架1构成了主体的固定支撑结构，加固板2用于对固定支撑架1进行加固连接，缓冲放置板5的上方用于放置遗产保护用防护罩，再通过下压顶盖11对顶部进行密封，从而对遗产保护用防护罩安装固定，遗产保护用防护罩放置后，可通过转动旋转把手10，通过把手固定座9带动升降螺杆8进行旋转，升降螺杆8的旋转通过在螺纹套环7内表面的螺纹连接向下活动，从而带动下压顶盖11在固定支撑架1向下活动，调整下压顶盖11的固定高度，并使下压顶盖11压在遗产保护用防护罩的上方，对遗产保护用防护罩进行牢固的固定，遗产保护用防护罩放置在缓冲放置板5上方时，缓冲放置板5能够通过多个缓冲弹簧4在弹簧固定底板3上方进行弹性活动，从而在安装机构晃动时对上方放置的遗产保护用防护罩进行弹性缓冲，减少遗产保护用防护罩的安装机构移动运输时造成的颠簸损伤。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
