专利摘要
本实用新型涉及一种旋转型拼图景墙，包括沿横向间隔设置的竖向轴杆，所述竖向轴杆上自上而下间隔设置有与竖向轴杆转动连接的转动方块，所述转动方块的一侧面设置有第一图层，转动方块的另一侧面设置有第二图层，转动方块的前侧面设置有第三图层，转动方块的后侧面设置有第四图层，位于中部的两竖向轴杆的下部设置有可向外抽出的垫脚方块。该旋转型拼图景墙结构简单，提高景墙与人之间的互动性，提高整体景观的趣味性。
权利要求
1.一种旋转型拼图景墙，包括沿横向间隔设置的竖向轴杆，其特征在于，所述竖向轴杆上自上而下间隔设置有与竖向轴杆转动连接的转动方块，所述转动方块的一侧面设置有第一图层，转动方块的另一侧面设置有第二图层，转动方块的前侧面设置有第三图层，转动方块的后侧面设置有第四图层，位于中部的两竖向轴杆的下部设置有可向外抽出的垫脚方块。
2.根据权利要求1所述的一种旋转型拼图景墙，其特征在于，所述转动方块的中部设置有竖向孔，所述竖向轴杆上自上而下间隔设置有环形凹槽，所述环形凹槽内安装有用于支撑转动方块下端面的限位卡环。
3.根据权利要求1或2所述的一种旋转型拼图景墙，其特征在于，所述垫脚方块的中部设置有竖向槽，所述竖向槽的顶部设置有向内凸起的凸边，位于中部的竖向轴杆下部设置有嵌入竖向槽并与凸边相配合完成垫脚方块限位的环形凸部。
说明书
技术领域
本实用新型涉及一种旋转型拼图景墙。
背景技术
景墙是园林设计中经常使用的一种景观元素，它通常具有比较强的装饰性，可以增强景观的识别性，同时还能够起到划分空间、引导游客行为、组织景色和安排导游的功能。随着人们审美要求的不断改变，人们不仅关注景墙的装饰性，更加强调景墙的互动性。
发明内容
本实用新型的目的在于提供一种旋转型拼图景墙，提高景墙与人之间的互动性，提高整体景观的趣味性。
本实用新型的技术方案在于：一种旋转型拼图景墙，包括沿横向间隔设置的竖向轴杆，所述竖向轴杆上自上而下间隔设置有与竖向轴杆转动连接的转动方块，所述转动方块的一侧面设置有第一图层，转动方块的另一侧面设置有第二图层，转动方块的前侧面设置有第三图层，转动方块的后侧面设置有第四图层，位于中部的两竖向轴杆的下部设置有可向外抽出的垫脚方块。
进一步地，所述转动方块的中部设置有竖向孔，所述竖向轴杆上自上而下间隔设置有环形凹槽，所述环形凹槽内安装有用于支撑转动方块下端面的限位卡环。
进一步地，所述垫脚方块的中部设置有竖向槽，所述竖向槽的顶部设置有向内凸起的凸边，位于中部的竖向轴杆下部设置有嵌入竖向槽并与凸边相配合完成垫脚方块限位的环形凸部。
与现有技术相比较，本实用新型具有以下优点：该旋转型拼图景墙结果简单，提高景墙与人之间的互动性，提高整体景观的趣味性；可抽出式垫脚方块的设计为景墙的互动提供了便捷性。
附图说明

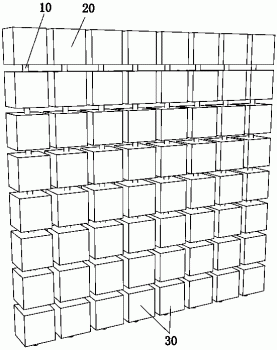

图1为本实用新型的结构示意图；
图2为本实用新型的竖向轴杆与转动方块的配合机构示意图；
图3为本实用新型的垫脚方块的结构示意图；
图4为本实用新型的环形凸块的结构示意图。
具体实施方式
为让本实用新型的上述特征和优点能更明显易懂，下文特举实施例，并配合附图，作详细说明如下，但本实用新型并不限于此。
参考图1至图4
一种旋转型拼图景墙，包括沿横向间隔设置的竖向轴杆10，所述竖向轴杆上自上而下间隔设置有与竖向轴杆转动连接的转动方块20，所述转动方块的一侧面设置有第一图层，转动方块的另一侧面设置有第二图层，转动方块的前侧面设置有第三图层，转动方块的后侧面设置有第四图层，第一图层、第二图层、第三图层和第四图层上有不同的图案，每个方块的图案与整体一起就形成完整的图案，因而，整个景墙共可以拼出四种图案。所述转动方块上的图层使用贴纸，这样就可以定期进行更换，以提高景墙图案的多样性。位于中部的两竖向轴杆的下部设置有可向外抽出的垫脚方块30，由于景墙比较高，位于顶端的转动方块比较难接触到，因而，在景墙的底部中间，设计了两个可以抽出式的垫脚方块，抽出垫脚方块后，就可以形成垫脚石，从而顺利实现拼图。
本实施例中，所述转动方块的中部设置有竖向孔21，所述竖向轴杆上自上而下间隔设置有环形凹槽，所述环形凹槽内安装有用于支撑转动方块下端面的可拆卸限位卡环11，以便转动方块的安装及拆卸，并通过限位卡环完成转动方块的限位及转动。
本实施例中，所述垫脚方块的中部设置有竖向槽31，所述竖向槽的顶部设置有向内凸起的凸边32，位于中部的竖向轴杆下部设置有嵌入竖向槽并与凸边相配合完成垫脚方块限位的环形凸部12，以便垫脚方块向外抽出。
以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
