专利摘要

本实用新型公开了一种注射室用西林瓶预处理系统，它包括：西林瓶整理存储装置、西林瓶翻转装置、西林瓶启盖消毒装置、西林瓶传送装置；西林瓶整理存储装置设有存贮箱、筛选底座；筛选底座中设有西林瓶倒置出瓶口与西林瓶正置出瓶口；西林瓶正置出瓶口与西林瓶翻转装置的进瓶口对接；西林瓶翻转装置的出瓶口与倒置出瓶口与西林瓶传送装置相连接；通过西林瓶传送装置中的夹持传送装置夹持西林瓶，将西林瓶夹持通过西林瓶启盖消毒装置，完成对西林瓶的塑盖启盖和铝盖消毒。

权利要求

1.一种注射室用西林瓶预处理系统，其特征在于：它包括：西林瓶整理存储装置(1)、西林瓶翻转装置(2)、西林瓶传送装置、西林瓶启盖消毒装置；所述的西林瓶整理存储装置(1)设有存贮箱(11)、筛选底座(13)；存贮箱(11)固定在筛选底座(13)上方；筛选底座(13)中设有西林瓶倒置出瓶口(12331)与西林瓶正置出瓶口(12333)；

所述的西林瓶倒置出瓶口(12331)设在西林瓶传送装置上方；

所述的西林瓶正置出瓶口(12333)与西林瓶翻转装置(2)的进瓶口对接；西林瓶翻转装置(2)的出瓶口设在西林瓶传送装置上方；

所述的西林瓶启盖消毒装置包括：启盖装置、喷淋消毒装置。

2.根据权利要求1所述的一种注射室用西林瓶预处理系统，其特征在于：

所述的西林瓶传送装置中设有夹持传送装置；夹持传送装置设有两个；西林瓶启盖消毒装置设置在两个夹持传送装置中部；

所述的筛选底座（13）中设有：上疏导锥轮（121）、驱动机构；

所述的上疏导锥轮（121）上端还设有至少一个导槽（1211）；

所述的驱动机构包括：上驱动支架（122）、下驱动支架（123）、驱动齿轮组、驱动电机；

所述的驱动齿轮组包括主电机齿轮（141）、下驱动齿轮组（142）、传动下齿轮（143）、传动轴杆（144）、传动上齿轮（145）、上传动齿轮组（146）、疏导驱动齿轮（147）；

所述的传动上齿轮（145）、上传动齿轮组（146）和疏导驱动齿轮（147）轴接在上驱动支架（122）中；

所述的上驱动支架（122）中还设有两个导瓶槽（12221）；两个导瓶槽（12221）设在同一轴心线上；

所述的主电机齿轮（141）、下驱动齿轮组（142）和传动下齿轮（143）轴接在下驱动支架（123）中；

所述的疏导驱动齿轮（147）与上疏导锥轮（121）连接；

所述的主电机齿轮（141）与筛选轮（1231）固定连接；

所述的下驱动支架（123）包括：筛选轮（1231）、筛分架（1232）；筛选轮（1231）主体为圆柱形；筛选轮（1231）上设有至少设有1个U形瓶槽（12311）；

所述的下驱动齿轮组（142）齿轮数量为偶数；上传动齿轮组（146）齿轮数量为奇数；

所述的主电机齿轮（141）与下驱动齿轮组（142）啮合连接；下驱动齿轮组（142）与传动下齿轮（143）啮合连接；传动上齿轮（145）与上传动齿轮组（146）啮合连接；上传动齿轮组（146）与疏导驱动齿轮（147）啮合连接；

所述的传动下齿轮（143）和传动上齿轮（145）通过传动轴杆（144）连接；

所述的主电机齿轮（141）与疏导驱动齿轮（147）转速相同，方向相反；

所述的U形瓶槽（12311）前端的过渡弧面与西林瓶瓶身的切点所形成的夹角小于180度；

与西林瓶间隙配合。

3.根据权利要求2所述的一种注射室用西林瓶预处理系统，其特征在于：所述的西林瓶翻转装置（2）是采用阿基米德螺旋式隧道，使西林瓶通过螺旋隧道后实现翻转；螺旋隧道与西林瓶瓶身间隙配合。

4.根据权利要求3所述的一种注射室用西林瓶预处理系统，其特征在于：所述的启盖装置有两种宽度自适应的机械启盖装置，分别为：剪式启盖装置、平移式启盖装置；剪式启盖装置或平移式启盖装置嵌装在塑盖回收座（31）上；

所述的剪式启盖装置包括：启盖架Ⅰ（321）、启盖滑块Ⅰ（33），启盖架Ⅰ（321）上设有矩形落盖孔（3211）；矩形落盖孔（3211）前端设有轴接孔（3212）；所述的启盖滑块Ⅰ（33）设有两个，启盖滑块Ⅰ（33）左、右相对布置，且同时使用，两个启盖滑块Ⅰ（33）的结构对称；两个启盖滑块Ⅰ（33）轴接在轴接孔（3212）上；矩形落盖孔（3211）两侧设有侧架（3213），侧架（3213）后端设有弹簧固定槽（3214）；启盖滑块Ⅰ（33）为楔形块；启盖滑块Ⅰ（33）的前端厚度小于尾端；启盖滑块Ⅰ（33）前端宽度小于尾端；启盖滑块Ⅰ（33）前端设有滑入圆弧部（331）；滑入圆弧部（331）的下方设有滑动轴栓（332）；启盖滑块Ⅰ（33）外侧面后端设有弹簧固定孔（333）；两个启盖滑块Ⅰ（33）相对的接触面为西林瓶铝盖的铝盖滑动部（334）；弹簧固定槽（3214）与弹簧固定孔（333）通过弹簧（34）连接。

5.根据权利要求4所述的一种注射室用西林瓶预处理系统，其特征在于：所述的平移式启盖装置包括：启盖架Ⅱ（322）、启盖滑块Ⅱ（35）、滑块连接架（36），启盖滑块Ⅱ（35）为T形条装滑块，启盖滑块Ⅱ（35）设有两个，两个启盖滑块Ⅱ（35）左、右相对布置，且同时使用，两个启盖滑块Ⅱ（35）的结构对称；

所述的启盖滑块Ⅱ（35）上端面设有至少两个螺栓沉孔Ⅰ（3511），滑块上端面的前端还设有弧形过渡端面（352）；

所述的弧形过渡端面（352）的启盖滑块Ⅱ（35）内测至启盖滑块Ⅱ（35）尾部还设有瓶肩接触凸沿（3531）；瓶肩接触凸沿（3531）下端设有瓶口接触面（354）；瓶口接触面（354）前端为瓶铝盖滑入弧形部（3541）；

所述的启盖滑块Ⅱ（35）下端设有滑块下凸台（355）；滑块下凸台（355）内侧后中部设有瓶盖滑出弧面（3551）；

所述的瓶盖滑出弧面（3551）滑入前端为内直角，瓶盖滑出弧面（3551）的滑出端为外直角；

所述的滑块下凸台（355）下方设有与螺栓沉孔Ⅰ（3511）同轴的螺栓凸台（356）；

所述的启盖架Ⅱ（322）中心位置设有矩形通孔（3221）；启盖滑块Ⅱ（35）设在启盖架Ⅱ（322）上方,滑块连接架（36）设在矩形通孔（3221）下方；启盖滑块Ⅱ（35）与滑块连接架（36）通过螺栓连接固定在启盖架Ⅱ（322）上；

所述的滑块连接架（36）上设有螺栓沉孔Ⅱ（361）；螺栓沉孔Ⅱ（361）与螺栓凸台（356）位置对应；

所述的启盖滑块Ⅱ（35）与滑块连接架（36）连接；滑块连接架（36）上设有连接架侧架（362），连接架侧架（362）朝上，螺栓沉孔Ⅱ（361）朝下；弹簧（34）固定在弹簧固定部中；弹簧（34）另一端固定在弹簧固定孔（333）中；

所述的启盖架Ⅰ（321）或启盖架Ⅱ（322）嵌装在塑盖回收座（31）上。

6.根据权利要求5所述的一种注射室用西林瓶预处理系统，其特征在于：所述的喷淋消毒装置包括：喷淋座（41）、射流腔（42）；喷淋座（41）上设有多个喷嘴（411）；射流腔（42）中设有文丘里射流器（421）、气泵（422）；文丘里射流器（421）上设有引流管（4211）、高压进气口（4212）；引流管（4211）为消毒药剂的进药口，引流管（4211）通过输送管与药剂瓶连接；所述的气泵（422）上设有进气口（4221）；气泵（422）出气口与文丘里射流器（421）上的高压进气口（4212）连接；喷嘴（411）与文丘里射流器（421）出口相连接。

7.根据权利要求6所述的一种注射室用西林瓶预处理系统，其特征在于：所述的西林瓶传送装置包括：传送槽、夹持传送装置；传送槽为H形的西林瓶传送架，传送槽包括：直角传送槽（511）、回转传送槽（512）、T形传送槽（513）、直线传送槽（514）；所述的传送槽为H形的西林瓶传送构件，根据实际需要进行组装；倒置的西林瓶通过传送槽传送至夹持传送装置。

8.根据权利要求7所述的一种注射室用西林瓶预处理系统，其特征在于：夹持传送装置包括：夹持装置座（521）、夹持架（522）、夹持驱动机构（523）、夹持柄（524）；夹持装置座（521）上端设有夹持连接架（5211）；夹持架（522）包括：夹持上架（5221）、夹持下架（5222）、固定连接架（5223）；夹持上架（5221）和夹持下架（5222）均为“0”形架；夹持上架（5221）和夹持下架（5222）上设有夹持槽；夹持上架（5221）和夹持下架（5222）的直线滑动部分通过固定连接架（5223）连接；固定连接架（5223）与夹持连接架（5211）连接；夹持驱动机构（523）包括：夹持驱动电机（5231）、夹持主动机轮（5232）；夹持驱动电机（5231）设在夹持装置座（521）端部；夹持驱动电机（5231）的转子与夹持主动机轮（5232）同轴连接；夹持主动机轮（5232）设在夹持上架（5221）和夹持下架（5222）的一侧回传部；一侧的夹持主动机轮（5232）嵌入在夹持上架（5221）和夹持下架（5222）的一侧的回传部中。

9.根据权利要求8所述的一种注射室用西林瓶预处理系统，其特征在于：所属的夹持柄（524）为C形构件，夹持柄（524）上设有：链轴套接板（5241）、轴销板（5242）、滑动销（5243）；链轴套接板（5241）和轴销板（5242）分别设在C形的夹持柄（524）两端；滑动销（5243）设在C形的夹持柄（524）中部；滑动销（5243）上下两端嵌在夹持上架（5221）和夹持下架（5222）内的滑动槽中；并通过链轴套接板（5241）和轴销板（5242）的铰接，在夹持上架（5221）和夹持下架（5222）上形成一条闭合形链传动的夹持构件；夹持主动机轮（5232）上设有啮合槽，啮合槽与滑动销（5243）啮合。

10.根据权利要求9所述的一种注射室用西林瓶预处理系统，其特征在于：所述的夹持传送装置设有两组，两组夹持传送装置并排设在西林瓶启盖消毒装置两侧。

说明书

技术领域

本实用新型属于医疗设备技术领域，具体涉及一种注射室用西林瓶预处理系统。

背景技术

西林瓶，又名：注射剂瓶，是一种胶塞封口的小瓶子，通常用做疫苗、生物制剂、粉针剂、冻干等药品的包装；西林瓶在医院注射室配置药品时需要对拿到指定位置后进行整理、消毒；传统的西林瓶运输、整理过程中，会出现瓶口、病体朝向不一致，杂乱无章，在西林瓶药剂使用量较大的药房、注射室、配药室或护士站配药时，工作量巨大，影响患者用药时间的准确性。

发明内容

本实用新型的目的是提供一种注射室用西林瓶预处理系统。

一种注射室用西林瓶预处理系统，它包括：西林瓶整理存储装置1、西林瓶翻转装置2、西林瓶传送装置、西林瓶启盖消毒装置；所述的西林瓶整理存储装置1设有存贮箱11、筛选底座13；存贮箱11固定在筛选底座13上方；筛选底座13中设有西林瓶倒置出瓶口12331与西林瓶正置出瓶口12333；

所述的西林瓶倒置出瓶口12331设在西林瓶传送装置上方；

所述的西林瓶正置出瓶口12333与西林瓶翻转装置2的进瓶口对接；西林瓶翻转装置2的出瓶口设在西林瓶传送装置上方；

所述的西林瓶启盖消毒装置包括：启盖装置、喷淋消毒装置；

所述的通过西林瓶倒置出瓶口12331与西林瓶翻转装置2的出瓶口的西林瓶均为倒置；

所述的西林瓶传送装置中设有夹持传送装置；夹持传送装置设有两个；西林瓶启盖消毒装置设置在两个夹持传送装置中部；

所述的筛选底座13中设有：上疏导锥轮121、驱动机构；

所述的上疏导锥轮121上端还设有至少一个导槽1211；

驱动机构包括：上驱动支架122、下驱动支架123、驱动齿轮组、驱动电机；

驱动齿轮组包括主电机齿轮141、下驱动齿轮组142、传动下齿轮143、传动轴杆144、传动上齿轮145、上传动齿轮组146、疏导驱动齿轮147；

所述的传动上齿轮145、上传动齿轮组146和疏导驱动齿轮147轴接在上驱动支架122中；

所述的上驱动支架122中还设有两个导瓶槽12221；两个导瓶槽12221设在同一轴心线上；

所述的主电机齿轮141、下驱动齿轮组142和传动下齿轮143轴接在下驱动支架123中；

所述的疏导驱动齿轮147与上疏导锥轮121 连接；

所述的主电机齿轮141与筛选轮1231固定连接；

所述的下驱动支架123包括：筛选轮1231、筛分架1232；筛选轮1231主体为圆柱形；筛选轮1231上设有至少设有1个U形瓶槽12311；

所述的下驱动齿轮组142齿轮数量为偶数；上传动齿轮组146齿轮数量为奇数；

所述的主电机齿轮141与下驱动齿轮组142啮合连接；下驱动齿轮组142与传动下齿轮143啮合连接；传动上齿轮145与上传动齿轮组146啮合连接；上传动齿轮组146与疏导驱动齿轮147啮合连接；传动下齿轮143和传动上齿轮145通过传动轴杆144连接；

所述的主电机齿轮141与疏导驱动齿轮147转速相同，方向相反；

所述的U形瓶槽12311前端的过渡弧面与西林瓶瓶身的切点所形成的夹角小于180度；

与西林瓶间隙配合。

所述的西林瓶翻转装置2是采用阿基米德螺旋式隧道，使西林瓶通过螺旋隧道后实现翻转；螺旋隧道与西林瓶瓶身间隙配合。

所述的启盖装置有两种宽度自适应的机械启盖装置，分别为：剪式启盖装置、平移式启盖装置；剪式启盖装置或平移式启盖装置嵌装在塑盖回收座31上；

所述的剪式启盖装置包括：启盖架Ⅰ321、启盖滑块Ⅰ33，启盖架Ⅰ321上设有矩形落盖孔3211；矩形落盖孔3211前端设有轴接孔3212；所述的启盖滑块Ⅰ33设有两个，启盖滑块Ⅰ33左、右相对布置，且同时使用，两个启盖滑块Ⅰ33的结构对称；两个启盖滑块Ⅰ33轴接在轴接孔3212上；矩形落盖孔3211两侧设有侧架3213，侧架3213后端设有弹簧固定槽3214；启盖滑块Ⅰ33为楔形块；启盖滑块Ⅰ33 的前端厚度小于尾端；启盖滑块Ⅰ33前端宽度小于尾端；启盖滑块Ⅰ33前端设有滑入圆弧部331；滑入圆弧部331的下方设有滑动轴栓332；启盖滑块Ⅰ33外侧面后端设有弹簧固定孔333；两个启盖滑块Ⅰ33相对的接触面为西林瓶铝盖的铝盖滑动部334；弹簧固定槽3214与弹簧固定孔333通过弹簧34连接。

所述的平移式启盖装置包括：启盖架Ⅱ322、启盖滑块Ⅱ35、滑块连接架36，启盖滑块Ⅱ35为T形条装滑块，启盖滑块Ⅱ35设有两个，两个启盖滑块Ⅱ35左、右相对布置，且同时使用，两个启盖滑块Ⅱ35的结构对称；

所述的启盖滑块Ⅱ35上端面设有至少两个螺栓沉孔Ⅰ3511，滑块上端面的前端还设有弧形过渡端面352；

所述的弧形过渡端面352的启盖滑块Ⅱ35内测至启盖滑块Ⅱ35尾部还设有瓶肩接触凸沿3531；瓶肩接触凸沿3531下端设有瓶口接触面354；瓶口接触面354前端为瓶铝盖滑入弧形部3541；

所述的启盖滑块Ⅱ35下端设有滑块下凸台355；滑块下凸台355内侧后中部设有瓶盖滑出弧面3551；

所述的瓶盖滑出弧面3551滑入前端为内直角，瓶盖滑出弧面3551的滑出端为外直角；

所述的滑块下凸台355下方设有与螺栓沉孔Ⅰ3511同轴的螺栓凸台356；

所述的启盖架Ⅱ322中心位置设有矩形通孔3221；启盖滑块Ⅱ35设在启盖架Ⅱ322上方,滑块连接架36设在矩形通孔3221下方；启盖滑块Ⅱ35与滑块连接架36通过螺栓连接固定在启盖架Ⅱ322上；

所述的启盖架Ⅱ322内侧还设有弹簧固定部；

所述的滑块连接架36上设有螺栓沉孔Ⅱ361；螺栓沉孔Ⅱ361与螺栓凸台356位置对应；

所述的启盖滑块Ⅱ35与滑块连接架36连接；滑块连接架36上设有连接架侧架362，连接架侧架362朝上，螺栓沉孔Ⅱ361朝下；弹簧34固定在弹簧固定部中；弹簧34另一端固定在弹簧固定孔333中；

所述的启盖架Ⅰ321或启盖架Ⅱ322嵌装在塑盖回收座31上；塑盖回收座31中设有塑盖回收盒。

所述的喷淋消毒装置包括：喷淋座41、射流腔42；喷淋座41上设有多个喷嘴411；射流腔42中设有文丘里射流器421、气泵422；文丘里射流器421上设有引流管4211、高压进气口4212；引流管4211为消毒药剂的进药口，引流管4211通过输送管与药剂瓶连接；所述的气泵422上设有进气口4221；气泵422出气口与文丘里射流器421上的高压进气口4212连接；喷嘴411与文丘里射流器421出口相连接。

所述的西林瓶传送装置包括：传送槽、夹持传送装置；传送槽包括：直角传送槽511、回转传送槽512、T形传送槽513、直线传送槽514；

所述的传送槽为H形的西林瓶传送构件，根据实际需要进行组装；倒置的西林瓶通过传送槽传送至夹持传送装置。

夹持传送装置包括：夹持装置座521、夹持架522、夹持驱动机构523、夹持柄524；夹持装置座521上端设有夹持连接架5211；夹持架522包括：夹持上架5221、夹持下架5222、固定连接架5223；夹持上架5221和夹持下架5222均为“0”形架；夹持上架5221和夹持下架5222上设有夹持槽；夹持上架5221和夹持下架5222的直线滑动部分通过固定连接架5223连接；固定连接架5223与夹持连接架5211连接；夹持驱动机构523包括：夹持驱动电机5231、夹持主动机轮5232；夹持驱动电机5231设在夹持装置座521端部；夹持驱动电机5231的转子与夹持主动机轮5232同轴连接；夹持主动机轮5232设在夹持上架5221和夹持下架5222的一侧回传部；一侧的夹持主动机轮5232嵌入在夹持上架5221和夹持下架5222的一侧的回传部中。

所属的夹持柄524为C形构件，夹持柄524上设有：链轴套接板5241、轴销板5242、滑动销5243；链轴套接板5241和轴销板5242分别设在C形的夹持柄524两端；滑动销5243设在C形的夹持柄524中部；滑动销5243上下两端嵌在夹持上架5221和夹持下架5222内的滑动槽中；并通过链轴套接板5241和轴销板5242的铰接，在夹持上架5221和夹持下架5222上形成一条闭合形链传动的夹持构件；夹持主动机轮5232上设有啮合槽，啮合槽与滑动销5243啮合。

所述的夹持传送装置设有两组，两组夹持传送装置并排设在西林瓶启盖消毒装置两侧。

本实用新型公开了一种注射室用西林瓶预处理系统，它包括：西林瓶整理存储装置、西林瓶翻转装置、西林瓶启盖消毒装置、西林瓶传送装置；西林瓶整理存储装置设有存贮箱、筛选底座；筛选底座中设有西林瓶倒置出瓶口与西林瓶正置出瓶口；西林瓶正置出瓶口与西林瓶翻转装置的进瓶口对接；西林瓶翻转装置的出瓶口与倒置出瓶口与西林瓶传送装置相连接；通过西林瓶传送装置中的夹持传送装置夹持西林瓶，将西林瓶夹持通过西林瓶启盖消毒装置，完成对西林瓶的塑盖启盖和铝盖消毒。

附图说明

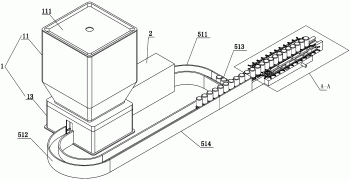

图1是本实用新型一种注射室用西林瓶预处理系统的总架构示意图；

图2是本实用新型一种注射室用西林瓶预处理系统的西林瓶整理存储装置示意图；

图3是本实用新型一种注射室用西林瓶预处理系统的西林瓶整理存储装置构架示意图；

图4是本实用新型一种注射室用西林瓶预处理系统的西林瓶整理存储装置的构架示意图；

图5是本实用新型一种注射室用西林瓶预处理系统的西林瓶整理存储装置与西林瓶翻转装置后视示意图；

图6是本实用新型一种注射室用西林瓶预处理系统的启盖装置示意图；

图7是本实用新型一种注射室用西林瓶预处理系统的启盖滑块示意图；

图8是本实用新型一种注射室用西林瓶预处理系统的启盖装置示意图；

图9是本实用新型一种注射室用西林瓶预处理系统的启盖滑块及启盖滑块连接架示意图；

图10是本实用新型一种注射室用西林瓶预处理系统的启盖滑块结构示意图；

图11是本实用新型一种注射室用西林瓶预处理系统的西林瓶启盖消毒装置示意图；

图12是本实用新型一种注射室用西林瓶预处理系统的西林瓶启盖消毒装置原理图；

图13是本实用新型一种注射室用西林瓶预处理系统的局部放大图；

图14是本实用新型一种注射室用西林瓶预处理系统的夹持传送装置与西林瓶启盖消毒装置布局示意图；

图15是本实用新型一种注射室用西林瓶预处理系统的夹持传送装置示意图；

图16是本实用新型一种注射室用西林瓶预处理系统的夹持传送装置局部剖视图；

图17是本实用新型一种注射室用西林瓶预处理系统的夹持传送装置夹持柄示意图。

具体实施方式：

实施例1

参见图1至图14所示的，一种注射室用西林瓶预处理系统，它包括：西林瓶整理存储装置1、西林瓶翻转装置2、西林瓶启盖消毒装置、西林瓶传送装置；

所述的西林瓶整理存储装置1包括：它包括：存贮箱11、筛选底座13；

所述的存贮箱11上设有上盖111；存贮箱11下方设有狭窄部，狭窄部下方设有下瓶口112；存贮箱11固定在筛选底座13上方；

所述的筛选底座13中设有：上疏导锥轮121、驱动机构；

所述的上疏导锥轮121为圆锥轮；上疏导锥轮121下方中心处设有菱形齿槽；上疏导锥轮121上端还设有至少一个导槽1211，设有两个导槽1211时，相对于上疏导锥轮121的轴心，两个导槽1211相差180度；

所述的驱动机构包括：上驱动支架122、下驱动支架123、驱动齿轮组、驱动电机；

所述的上驱动支架122还包括支架盖板1221、齿轮架1222；支架盖板1221设在齿轮架1222上方；齿轮架1222上设有两个导瓶槽12221；两个导瓶槽12221设在同一轴心线上；

所述的下驱动支架123包括：筛选轮1231、筛分架1232；

所述的筛选轮1231主体为圆柱形；筛选轮1231上设有至少设有1个U形瓶槽12311，形瓶槽12311瓶槽12311有两个时，两个U形瓶槽12311相对于筛选轮1231轴心，角度相差180度；

所述的筛分架1232上设有圆形槽架1233，圆形槽架1233上设有西林瓶倒置出瓶口12331、西林瓶正置出瓶口12333；西林瓶倒置出瓶口12331与西林瓶正置出瓶口12333相对布置在圆形槽架1233上；西林瓶倒置出瓶口12331处设有瓶肩限位凸缘Ⅰ12332；瓶肩限位凸缘Ⅰ12332设在西林瓶倒置出瓶口12331近下端面处；西林瓶正置出瓶口12333处设有瓶肩限位凸缘Ⅱ13334；瓶肩限位凸缘Ⅱ13334设在西林瓶正置出瓶口12333近上端面处；

所述的圆形槽架1233与筛选轮1231间隙配合；

所述的驱动齿轮组包括主电机齿轮141、下驱动齿轮组142、传动下齿轮143、传动轴杆144、传动上齿轮145、上传动齿轮组146、疏导驱动齿轮147；

所述的主电机齿轮141、下驱动齿轮组142和传动下齿轮143轴接在下驱动支架123上；传动上齿轮145、上传动齿轮组146和疏导驱动齿轮147轴接在上驱动支架122，疏导驱动齿轮147上端设有的菱形齿与上疏导锥轮121 插接在菱形齿槽中；主电机齿轮141上端与筛选轮1231同轴固定连接；传动下齿轮143和传动上齿轮145通过传动轴杆144连接；

所述的下驱动齿轮组142齿轮数量为偶数；上传动齿轮组146齿轮数量为奇数；

所述的下驱动支架123下方设有驱动电机，驱动电机转子与主电机齿轮141同轴连接；

所述的主电机齿轮141与疏导驱动齿轮147在下驱动齿轮组142、传动下齿轮143、传动轴杆144、传动上齿轮145和上传动齿轮组146的传动配合下，其转速相同，方向相反；

所述的U形瓶槽12311前端的过渡弧面与西林瓶瓶身的切点所形成的夹角小于180度；

所述的西林瓶翻转装置2是采用阿基米德螺旋式隧道，前端西林瓶通过后方的西林瓶的推进向前运动；使西林瓶通过螺旋隧道后实现翻转；

所述的螺旋隧道与西林瓶瓶身间隙配合；

所述的西林瓶启盖消毒装置包括：启盖装置、喷淋消毒装置；启盖装置和喷淋消毒装置前后布置；

所述的启盖装置包括：塑盖回收座31、启盖架32、启盖滑块33；

所述的启盖架32上设有矩形落盖孔3211；矩形落盖孔3211前端设有轴接孔3212；所述的启盖滑块33设有两个，两个启盖滑块33轴接轴接孔3212上；矩形落盖孔3211两侧设有侧架323，侧架323后端设有弹簧固定槽3231；启盖架32嵌装在塑盖回收座31上；

所述的启盖滑块33为楔形块；启盖滑块33 的前端厚度小于尾端；启盖滑块33前端宽度小于尾端；启盖滑块33前端设有滑入圆弧部331；滑入圆弧部331的下方设有滑动轴栓332；启盖滑块33外侧面后端设有弹簧固定孔333；

所述的两个启盖滑块33相对轴接在轴接孔3212中；两个启盖滑块33相对面为西林瓶铝盖的铝盖滑动部334；

所述的弹簧固定槽3231与弹簧固定孔333通过弹簧34连接；

所述的喷淋消毒装置包括：喷淋座41、射流腔42；

所述的喷淋座41上设有多个喷嘴411；射流腔42中设有文丘里射流器421、气泵422；

所述的文丘里射流器421上设有引流管4211、高压进气口4212；

所述的引流管4211为消毒药剂的进药口，引流管4211通过输送管与药剂瓶连接；所述的气泵422上设有进气口4221,；进气口4221吸入的空气通过气泵422将空气加压，通过输送管与文丘里射流器421上的高压进气口4212连接。

所述的西林瓶传送装置包括：传送槽、夹持传送装置；

所述的传送槽包括：直角传送槽511、回转传送槽512、T形传送槽513、直线传送槽514；直角传送槽511、回转传送槽512、T形传送槽513和直线传送槽514间为可拆卸连接；

参见图1所示直角传送槽511一端与西林瓶翻转装置2的出瓶口连接；回转传送槽512一端与西林瓶倒置出瓶口12331相连接，回转传送槽512另一端与直线传送槽514连接；直线传送槽514的另一端和直角传送槽511的另一端与T形传送槽513上的两端连接；T形传送槽513另一端连接到夹持传送装置；

所述的传送槽为H形的西林瓶传送构件，根据实际需要进行组装；

所述的夹持传送装置包括：夹持装置座521、夹持架522、夹持驱动机构523、夹持柄524；

所述的夹持装置座521上端设有夹持连接架5211；

所述的夹持架522包括：夹持上架5221、夹持下架5222、固定连接架5223；夹持上架5221和夹持下架5222均为“0”形架；夹持上架5221和夹持下架5222上设有夹持槽；

所述的夹持上架5221和夹持下架5222的直线滑动部分通过固定连接架5223与夹持连接架5211连接；

所述的夹持驱动机构523包括：夹持驱动电机5231、夹持主动机轮5232；夹持驱动电机5231设在夹持装置座521端部；夹持驱动电机5231的转子与夹持主动机轮5232同轴连接；

所述的夹持柄524为C形构件，夹持柄524上设有：链轴套接板5241、轴销板5242、滑动销5243；链轴套接板5241和轴销板5242分别设在C形的夹持柄524两端；滑动销5243设在C形的夹持柄524中部；滑动销5243上下两端嵌在夹持上架5221和夹持下架5222内的滑动槽中；并通过链轴套接板5241和轴销板5242的铰接，在夹持上架5221和夹持下架5222上形成一条闭合形链传动的夹持构件；

所述的主动机轮5232设在夹持上架5221和夹持下架5222的一侧回传部；一侧的主动机轮5232嵌入在夹持上架5221和夹持下架5222的一侧回传部中；主动机轮5232上设有啮合槽；啮合槽与滑动销5243啮合；

所述的主动机轮5232旋转运动中通过啮合槽与滑动销5243啮合，带动多个夹持柄524组成的链传动的夹持构件运动；

所述的夹持传送装置设有两组，两组夹持传送装置并排设在西林瓶启盖消毒装置两侧；西林瓶通过两组夹持传送装置的悬空夹持，使西林瓶经过西林瓶启盖消毒装置，完成西林瓶启盖和消毒；

所述的夹持传送装置的前后端分别通过传送槽连接；

所述的西林瓶整理存储装置1设有存贮箱11、筛选底座13；筛选底座13上设有西林瓶倒置出瓶口12331与西林瓶正置出瓶口12333；

所述的西林瓶正置出瓶口12333与西林瓶翻转装置2的进瓶口对接；通过西林瓶倒置出瓶口12331与西林瓶翻转装置2的出瓶口送出的西林瓶均为倒置；从西林瓶翻转装置2的出瓶口与西林瓶倒置出瓶口12331将西林瓶经西林瓶传送装置；通过西林瓶启盖消毒装置，完成对西林瓶的塑盖启盖和铝盖消毒。
