专利摘要

本实用新型公开了一种电力机车接地装置，包括安装机构、消弧机构、接地机构，所述安装机构主要由端盖、安装盒、固定杆、固定块、固定耳、缓冲块组成，还包括除碳机构，所述除碳机构包括广口盒、出风头、正反风扇，所述广口盒螺钉连接在所述安装盒后方，所述广口盒上方前侧螺钉连接有所述出风头，所述正反风扇螺钉连接在所述安装盒前方内侧。本实用新型广口盒和出风头的设置有益于加快进入刷盒的气流流动，正反风扇的设置有益于防止碳灰尘堆积并及时清理，有效地防止出现烧弧现象。

权利要求

1.一种电力机车接地装置，包括安装机构（1）、消弧机构（3）、接地机构（4），所述安装机构（1）主要由端盖（101）、安装盒（102）、固定杆（103）、固定块（104）、固定耳（105）、缓冲块（106）组成，其特征在于：还包括除碳机构（2），所述除碳机构（2）包括广口盒（201）、出风头（202）、正反风扇（203），所述广口盒（201）螺钉连接在所述安装盒（102）后方，所述广口盒（201）上方前侧螺钉连接有所述出风头（202），所述正反风扇（203）螺钉连接在所述安装盒（102）前方内侧。

2.根据权利要求1所述的一种电力机车接地装置，其特征在于：所述端盖（101）上方螺栓连接有所述安装盒（102），所述端盖（101）上开设有4个圆孔，所述安装盒（102）内部焊接有所述固定杆（103），所述固定杆（103）上方焊接有所述固定块（104），所述安装盒（102）外侧焊接有所述固定耳（105），所述固定耳（105）内侧设置有所述缓冲块（106）。

3.根据权利要求1所述的一种电力机车接地装置，其特征在于：所述消弧机构（3）包括第一弹簧固定套（301）、第一弹簧（302）、第一接线端子（303）、消弧刷架（304）、消弧碳刷（305），所述第一弹簧固定套（301）焊接在所述端盖（101）上方，所述第一弹簧固定套（301）内侧设置有所述第一弹簧（302），所述第一弹簧（302）上方设置有所述消弧刷架（304），所述消弧刷架（304）下方焊接有所述第一接线端子（303），所述消弧刷架（304）内侧固定有所述消弧碳刷（305）。

4.根据权利要求1所述的一种电力机车接地装置，其特征在于：所述接地机构（4）包括第二弹簧固定套（401）、第二弹簧（402）、第二接线端子（403）、接地刷架（404）、接地碳刷（405），所述第二弹簧固定套（401）焊接在所述端盖（101）上方，所述第二弹簧固定套（401）内侧设置有所述第二弹簧（402），所述第二弹簧（402）上方设置有所述接地刷架（404），所述接地刷架（404）下方焊接有所述第二接线端子（403），所述接地刷架（404）内侧固定有所述接地碳刷（405）。

5.根据权利要求4所述的一种电力机车接地装置，其特征在于：所述第二弹簧固定套（401）、所述第二弹簧（402）、所述第二接线端子（403）有3组，所述接地碳刷（405）为环形碳刷板。

说明书

技术领域

本实用新型涉及机车接地装置技术领域，特别是涉及一种电力机车接地装置。

背景技术

所谓机车接地装置，接地装置是电力机车电流回路的重要组成部分，通过其连接轴箱与转向架轮对将电流传送到轨道，保证电力机车的正常工作，随着交通水平的不断发展，机车接地装置也被更多的进行使用。

但现有的机车接地装置，在机车接地装置上的部件工作中由于摩擦原因接地碳刷会产生炭粉尘，炭粉尘堆积在刷盒内容易造成烧弧现象。

实用新型内容

本实用新型的目的就在于为了解决上述问题而提供一种电力机车接地装置。

本实用新型通过以下技术方案来实现上述目的：

一种电力机车接地装置，包括安装机构、消弧机构、接地机构，所述安装机构主要由端盖、安装盒、固定杆、固定块、固定耳、缓冲块组成，还包括除碳机构，所述除碳机构包括广口盒、出风头、正反风扇，所述广口盒螺钉连接在所述安装盒后方，所述广口盒上方前侧螺钉连接有所述出风头，所述正反风扇螺钉连接在所述安装盒前方内侧。

优选的，所述端盖上方螺栓连接有所述安装盒，所述端盖上开设有4个圆孔，所述安装盒内部焊接有所述固定杆，所述固定杆上方焊接有所述固定块，所述安装盒外侧焊接有所述固定耳，所述固定耳内侧设置有所述缓冲块。

优选的，所述消弧机构包括第一弹簧固定套、第一弹簧、第一接线端子、消弧刷架、消弧碳刷，所述第一弹簧固定套焊接在所述端盖上方，所述第一弹簧固定套内侧设置有所述第一弹簧，所述第一弹簧上方设置有所述消弧刷架，所述消弧刷架下方焊接有所述第一接线端子，所述消弧刷架内侧固定有所述消弧碳刷。

优选的，所述接地机构包括第二弹簧固定套、第二弹簧、第二接线端子、接地刷架、接地碳刷，所述第二弹簧固定套焊接在所述端盖上方，所述第二弹簧固定套内侧设置有所述第二弹簧，所述第二弹簧上方设置有所述接地刷架，所述接地刷架下方焊接有所述第二接线端子，所述接地刷架内侧固定有所述接地碳刷。

优选的，所述第二弹簧固定套、所述第二弹簧、所述第二接线端子有3组，所述接地碳刷为环形碳刷板。

上述结构中，所述第二弹簧推动所述接地刷架进一步推动所述接地碳刷使所述接地碳刷紧密的靠近铜板上，所述第一弹簧推动所述消弧刷架进一步推动所述消弧碳刷使所述消弧碳刷紧密的靠近铜板上，当振动比较大时，所述接地碳刷离开铜板，所述消弧碳刷仍然靠近铜板，在所述广口盒内形成气流把产生的碳灰尘吹出所述安装盒，所述正反风扇反转时把所述安装盒内的碳灰尘吹散，然后所述正反风扇正转把碳灰尘抽出。

有益效果在于：广口盒和出风头的设置有益于加快进入刷盒的气流流动，正反风扇的设置有益于防止碳灰尘堆积并及时清理，有效地防止出现烧弧现象。

本实用新型的附加技术特征及其优点将在下面的描述内容中阐述地更加明显，或通过本实用新型的具体实践可以了解到。

附图说明

附图是用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与下面的具体实施方式一起用于解释本实用新型，但并不构成对本实用新型的限制。在附图中：

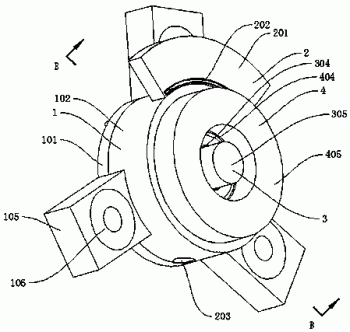

图1是本实用新型所述一种电力机车接地装置的结构示意图；

图2是本实用新型所述一种电力机车接地装置的俯视图；

图3是本实用新型所述一种电力机车接地装置的A-A剖视图；

图4是本实用新型所述一种电力机车接地装置的B-B剖视图。

附图标记说明如下：

1、安装机构；2、除碳机构；3、消弧机构；4、接地机构；101、端盖；102、安装盒；103、固定杆；104、固定块；105、固定耳；106、缓冲块；201、广口盒；202、出风头；203、正反风扇；301、第一弹簧固定套；302、第一弹簧；303、第一接线端子；304、消弧刷架；305、消弧碳刷；401、第二弹簧固定套；402、第二弹簧；403、第二接线端子；404、接地刷架；405、接地碳刷。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

如图1-图4所示，一种电力机车接地装置，包括安装机构1、消弧机构3、接地机构4，安装机构1主要由端盖101、安装盒102、固定杆103、固定块104、固定耳105、缓冲块106组成，还包括除碳机构2，除碳机构2包括广口盒201、出风头202、正反风扇203，广口盒201螺钉连接在安装盒102后方，广口盒201用于收集气流，广口盒201上方前侧螺钉连接有出风头202，出风头202用于把碳灰尘吹走，正反风扇203螺钉连接在安装盒102前方内侧，正反风扇203防止碳灰尘堆积并及时清理。

优选的，端盖101上方螺栓连接有安装盒102，端盖101方便安装，和更换接地碳刷405，端盖101上开设有4个圆孔，安装盒102内部焊接有固定杆103，固定杆103用于固定固定块104，固定杆103上方焊接有固定块104，安装盒102外侧焊接有固定耳105，固定耳105用于固定整个装置，固定耳105内侧设置有缓冲块106，缓冲块106保护整个装置，消弧机构3包括第一弹簧固定套301、第一弹簧302、第一接线端子303、消弧刷架304、消弧碳刷305，第一弹簧固定套301焊接在端盖101上方，第一弹簧固定套301用于固定第一弹簧302，第一弹簧固定套301内侧设置有第一弹簧302，第一弹簧302使消弧碳刷305贴紧铜板，第一弹簧302上方设置有消弧刷架304，消弧刷架304固定消弧碳刷305，消弧刷架304下方焊接有第一接线端子303，第一接线端子303用于连接电路，消弧刷架304内侧固定有消弧碳刷305，接地机构4包括第二弹簧固定套401、第二弹簧402、第二接线端子403、接地刷架404、接地碳刷405，第二弹簧固定套401焊接在端盖101上方，第二弹簧固定套401用于固定第二弹簧402，第二弹簧固定套401内侧设置有第二弹簧402，第二弹簧402使接地碳刷405贴紧铜板，第二弹簧402上方设置有接地刷架404，接地刷架404下方焊接有第二接线端子403，第二接线端子403用于连接电路，接地刷架404内侧固定有接地碳刷405，第二弹簧固定套401、第二弹簧402、第二接线端子403有3组，接地碳刷405为环形碳刷板。

上述结构中，第二弹簧402推动接地刷架404进一步推动接地碳刷405使接地碳刷405紧密的靠近铜板上，第一弹簧302推动消弧刷架304进一步推动消弧碳刷305使消弧碳刷305紧密的靠近铜板上，当振动比较大时，接地碳刷405离开铜板，消弧碳刷305仍然靠近铜板，在广口盒201内形成气流把产生的碳灰尘吹出安装盒102，正反风扇203反转时把安装盒102内的碳灰尘吹散，然后正反风扇203正转把碳灰尘抽出。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
