专利摘要

本实用新型提供一种可调节带轮松紧的改正带结构，所述结构包括上部和下部，所述上部通过辅助连接装置和环形槽与所述下部连接，当改正带正常使用时，所述上部的上半圆柱体充当普通限位转轴；当改正带带轮变松时，推动所述上部可将带轮调紧。本实用新型的有益效果：增加可调节带轮松紧的结构，低成本、有效地解决改正带在使用过程带轮变松、易脱离原运动轨道的情况，提高了改正带的利用率和使用寿命。

权利要求

1.一种可调节带轮松紧的改正带结构，包括上部和下部，其特征在于，所述上部由上半圆柱体(11)以及长杆(12)组成，所述上半圆柱体(11)与所述长杆(12)的一端固连，所述上半圆柱体(11)的上表面设有辅助滑动装置(13)，所述上半圆柱体(11)的下表面设有辅助连接装置(14)；所述下部由下半圆柱体(15)以及底板(16)组成，所述下半圆柱体(15)固定在所述底板(16)的一端，所述底板(16)上设有环形槽(17)，所述辅助连接装置(14)在所述环形槽(17)内间隙滑动；所述底板(16)上远离所述下半圆柱体(15)的一端设有齿形轨道(18)，所述上部中的长杆(12)上，远离上半圆柱体(11)的一端设有齿形结构(19)，所述齿形结构(19)与所述齿形轨道(18)契合。

2.根据权利要求1所述的可调节带轮松紧的改正带结构，其特征在于，所述结构的下部固定在改正带内部，位于改正带的收带轮与压嘴之间。

3.根据权利要求1所述的可调节带轮松紧的改正带结构，其特征在于，所述改正带的外壳中位于所述结构的上方处设有开口槽。

4.根据权利要求1所述的可调节带轮松紧的改正带结构，其特征在于，所述结构中上半圆柱体(11)以及下半圆柱体(15)的高度与所述改正带内部的厚度一致。

说明书

技术领域

本实用新型涉及一种文化用品领域，尤其涉及一种可调节带轮松紧的改正带结构。

背景技术

现有改正带的带轮转动部分大多数是由两个齿轮来控制其运动的，在改正带的使用过程中，容易出现带轮松紧不可控，易脱离原运动轨道的问题，严重可至带轮断裂，影响改正带使用寿命，造成浪费。

实用新型内容

有鉴于此，本实用新型提供了一种可调节带轮松紧的改正带结构，在常见改正带的基础上增加了可调带轮松紧的结构，有效解决改正带使用过程中带轮变松、易脱离原运动轨道的情况。

本实用新型提供一种可调节带轮松紧的改正带结构，包括上部和下部，其中，所述上部由上半圆柱体(11)以及长杆(12)组成，所述上半圆柱体(11)与所述长杆(12)的一端固连，所述上半圆柱体(11)的上表面设有辅助滑动装置(13)，所述上半圆柱体(11)的下表面设有辅助连接装置(14)；所述下部由下半圆柱体(15)以及底板(16)组成，所述下半圆柱体(15)固定在所述底板(16)的一端，所述底板(16)上设有环形槽(17)，所述辅助连接装置(14)在所述环形槽(17)内间隙滑动，将所述结构的上部和下部连接，通过推动所述辅助滑动装置(13)，所述辅助连接装置(14)在所述环形槽(17)内来回运动；所述底板(16)上远离所述下半圆柱体(15)的一端设有齿形轨道(18)，所述上部中的长杆(12)上，远离上半圆柱体(11)的一端设有齿形结构(19)，所述齿形结构(19)与所述齿形轨道(18)契合，将所述上部固定在所述齿形轨道(18)上的特定位置。

进一步地，所述结构的下部固定在改正带内部，位于改正带的收带轮与压嘴之间，改正带的带体由储带轮出发，穿过所述结构经压嘴之后回到收带轮中。

进一步地，所述改正带的外壳中位于所述结构的上方处设有开口槽。

进一步地，所述结构中上半圆柱体(11)以及下半圆柱体(15)的高度与所述改正带内部的厚度一致，用于防止所述结构在改正带内部发生上下滑动。

进一步地，所述结构采用普通塑料制成。

本实用新型提供的技术方案带来的有益效果是：在常见的改正带的头部增加可调节带轮松紧的结构，低成本、有效地解决改正带在使用过程带轮变松、易脱离原运动轨道的情况，提高了改正带的利用率和使用寿命。

附图说明

图1是本实用新型的实施例提供的可调节带轮松紧的改正带结构的示意图；

图2是本实用新型的实施例提供的可调节带轮松紧的改正带结构的立体图一；

图3是本实用新型的实施例提供的可调节带轮松紧的改正带结构的立体图二；

图4是本实用新型的实施例提供的可调节带轮松紧的改正带结构的俯视图；

图5是本实用新型的实施例提供的可调节带轮松紧的改正带结构的使用效果图；

图6是本实用新型的实施例提供的可调节带轮松紧的改正带结构的外壳示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型实施方式作进一步地描述。

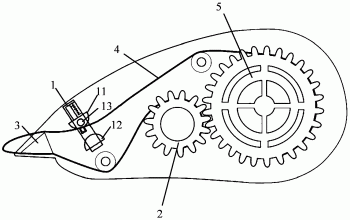

请参阅图1，本实用新型的实施例提供了一种可调节带轮松紧的改正带结构，所述结构1固定在改正带内部，位于收带轮2与压嘴3之间，改正带带体4由储带轮5出发，穿过结构1经压嘴3之后回到收带轮2中。请参阅图2、图3，所述结构1包括上部和下部，其中上部由上半圆柱体11以及长杆12组成，所述上半圆柱体11的上表面设有一辅助滑动装置13，下表面设有一辅助连接装置14；所述结构1的下部由下半圆柱体15以及底板16组成，所述底板16上设有与辅助连接装置14配合的环形槽17，以及齿形轨道18，所述齿形轨道18位于底板16上远离下半圆柱体15的一端；在结构1的上部中，长杆12上，远离上半圆柱体11的一端还设有一齿形结构19，所述齿形结构19与齿形轨道18契合，使得结构1的上部可以通过齿形结构19固定在齿形轨道18上的特定位置；结构1的上部通过上半圆柱体11下表面的辅助连接装置14安装在所述结构1的下部上，通过推动辅助滑动装置13，所述结构1的上部下表面的辅助连接装置14可以在环形槽17内间隙滑动，从而所述结构1的上部在下部上沿着齿形轨道17来回运动。

当改正带正常使用时，所述结构1的上部处于初始状态，如图4左图所示，齿形结构19处于齿形轨道18远离下半圆柱体15的一端，此时，改正带带体4紧贴结构1上的上半圆柱体11，带体4处于绷紧状态，此时，结构1的上部可以充当作普通的限位转轴，限制带体4处于正常的运行轨道中；当使用中出现带轮变松、带体脱离原运动轨道时，可以推动辅助滑动装置13，如图4右图所示，将上半圆柱体11朝下半圆柱体15的方向推动，从而达到调节带轮松紧的目的，调节结果如图5所示；当带轮调节过紧时，可推动辅助滑动装置13，让结构1的上部沿环形槽17重新回到初始状态；需要说明的是，所述结构1采用普通塑料制成，在调节过程中，利用齿形轨道18与齿形结构19的契合可以将上部固定在齿形轨道18上的某一特定位置，从而适应带轮松紧。

在改正带的外壳上对应辅助滑动装置13的上方还需设一开口6，如图6所示，辅助滑动装置13位于开口6内，便于用户推动辅助滑动装置13；所述结构1中上半圆柱体11以及下半圆柱体15的高度应与改正带内部的厚度一致，防止结构1的上部在改正带内部发生上下滑动。

在本文中，所涉及的前、后、上、下等方位词是以附图中零部件位于图中以及零部件相互之间的位置来定义的，只是为了表达技术方案的清楚及方便。应当理解，所述方位词的使用不应限制本申请请求保护的范围。

在不冲突的情况下，本文中上述实施例及实施例中的特征可以相互结合。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
