专利摘要

本实用新型涉及文具使用领域，公开一种橡皮擦壳，其特征在于：包括壳体以及设置在所述壳体内的橡皮放置机构和递推机构；所述橡皮放置机构中的放置框体与所述递推机构的固定块固定连接，所述递推机构用于将所述橡皮放置机构递推到所述壳体内外；所述橡皮放置机构包括放置框体（13）、两个橡皮擦夹取弹簧（12）和两个橡皮夹取片（14），两个所述橡皮夹取弹簧（12）的一端分别固定连接在所述放置框体（13）的两侧内壁，另一端分别固定连接一个所述橡皮夹取片（14），橡皮擦置于两个所述橡皮夹取片（14）之间。

权利要求

1.一种橡皮擦壳，其特征在于：包括壳体以及设置在所述壳体内的橡皮放置机构和递推机构；所述橡皮放置机构中的放置框体与所述递推机构的固定块（5）固定连接，所述递推机构用于将所述橡皮放置机构递推到所述壳体内外；所述橡皮放置机构包括放置框体（13）、两个橡皮擦夹取弹簧（12）和两个橡皮夹取片（14），两个所述橡皮擦夹取弹簧（12）分别相对固定在所述放置框体（13）的两个相对内侧壁上，两个所述橡皮夹取片（14）的一侧分别固定连接在一个所述橡皮擦夹取弹簧（12）上，另一侧分别与所述放置框体的开口端无缝衔接；橡皮擦置于两个所述橡皮夹取片（14）之间。

2.按照权利要求1所述的一种橡皮擦壳，其特征在于：所述递推机构包括伸收结构、两个相互之间具有预设夹角的递推活动块（2）以及所述固定块（5）；两个所述递推活动块（2）的底端分别铰接在所述放置框体（13）两侧，顶端分别卡在所述壳体两侧的活动孔（8）中；所述伸收结构连接在所述固定块（5）上，用于将两个所述递推活动块（2）同时向外展开或向内收合。

3.按照权利要求2所述的一种橡皮擦壳，其特征在于：所述伸收结构包括驱动结构、两个弹簧（1）和两根钢丝（3）；两个所述弹簧（1）的一端分别固定连接在所述固定块（5）两侧，另一端分别固定连接在两个所述递推活动块（2）的相对内侧；两根所述钢丝（3）的一端分别固定连接在两个所述递推活动块（2）的相对内侧，另一端均固定连接在所述驱动结构的旋转柱（4）上，所述旋转柱转动连接在所述固定块上。

4.按照权利要求3所述的一种橡皮擦壳，其特征在于：所述驱动结构包括所述旋转柱（4）和两个旋转钮（6），两个所述旋转钮（6）分别固定连接在所述旋转柱（4）的两端；所述旋转柱（4）的两端分别卡在所述壳体前后两侧的定位槽（10）中，且两个所述旋转钮（6）分别位于所述壳体外部。

5.按照权利要求1至4中任一项所述的一种橡皮擦壳，其特征在于：所述壳体上还设有毛刷（9），所述毛刷（9）铰接在所述壳体（11）的侧边。

6.按照权利要求5所述的一种橡皮擦壳，其特征在于：所述毛刷（9）通过固定在所述壳体（11）侧边的铰接柱（15）与所述壳体（11）铰接。

7.按照权利要求1至4或6中任一项所述的一种橡皮擦壳，其特征在于：所述壳体上还设有栓绳柱（7），所述栓绳柱（7）固定连接在所述壳体（11）上。

说明书

技术领域

本实用新型涉及文具使用领域，具体涉及一种橡皮擦壳。

背景技术

随着国家的发展，中国越来越注重教育的发展，教育的发展促进了文具行业的发展。现在市面上的橡皮擦基本上是纸质包装，纸质包装的橡皮擦在使用过程中，由于纸质包装包裹橡皮擦所产生的摩擦力很大，从而导致很难将橡皮擦往前推移，另外裸露在纸质包装外的橡皮擦部分很容易弄脏。市面上的有的橡皮擦壳一方面在材料方面很容易脆化，导致丧失推移功能，另一方面橡皮擦壳只能适用于特定形状的橡皮擦，具有局限性。

实用新型内容

本实用新型要解决的技术问题是提供一种橡皮擦壳，使用简单灵活，可以适用于各种形状的橡皮擦，同时也可以推移橡皮擦实现橡皮擦的伸缩；另外橡皮擦壳上有栓绳柱，可以将橡皮擦拴在取用方便的位置，保证橡皮擦不会掉到地面弄脏。

本实用新型通过以下技术方案实现：

一种橡皮擦壳，包括壳体以及设置在所述壳体内的橡皮放置机构和递推机构；橡皮放置机构中的放置框体与递推机构的固定块固定连接，递推机构用于将橡皮放置机构递推到壳体内外；橡皮放置机构包括两个橡皮擦夹取弹簧、放置框体和两个橡皮夹取片，两个橡皮夹取弹簧的一端分别固定连接在放置框体的两侧内壁，另一端分别固定连接橡皮夹取片，橡皮置于橡皮夹取片之间。

本实用新型进一步的改进方案是，递推机构包括伸收结构、两个递推活动块以及固定块；两个递推活动块的底端分别铰接在放置框体两侧，顶端分别卡在壳体两侧的活动孔中；伸收结构连接在固定块上，用于将两个递推活动块同时向外展开或向内收合。

本实用新型进一步的改进方案是，伸收结构包括两个弹簧、两根钢丝和驱动结构；两个弹簧的一端分别固定连接在固定块两侧，另一端分别固定连接在两个递推活动块的相对内侧；两根钢丝的一端分别固定连接在两个递推活动块的相对内侧，另一端均固定连接在驱动结构的旋转柱上，驱动结构设置在固定块上。

本实用新型进一步的改进方案是，驱动结构包括旋转柱和两个旋转钮，两个旋转钮分别固定连接在旋转柱的两端；旋转柱的两端分别卡在在壳体前后两侧的定位槽中，且两个旋转钮分别位于壳体外部。

本实用新型进一步的改进方案是，壳体上还设有毛刷，毛刷通过固定在壳体侧边的铰接柱与壳体铰接。

本实用新型进一步的改进方案是，壳体上还设有栓绳柱，栓绳柱固定连接在壳体上方。

本实用新型与现有技术相比，具有以下明显优点：

一、橡皮放置机构利用橡皮夹取片具有夹取各种形状的橡皮擦的功能，防止橡皮擦壳具有无法适用多种形状的局限性。

二、利用伸收结构和两个递推活动块的配合使得橡皮擦可以灵活地向外伸出或向内收缩。

三、利用伸收结构可以避免材料脆化导致无法递推橡皮擦的问题。

四、壳体上还设有毛刷，可以更方便有效地刷走橡皮擦的灰。

五、壳体上还设有栓绳柱，可以将橡皮擦壳拴在特定的位置，防止掉落地上找不着的问题。

附图说明

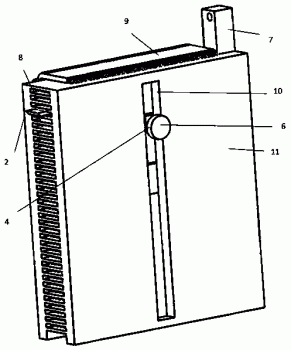

图1为本实用新型的整体结构示意图；

图2为本实用新型的递推机构结构示意图

图3为本实用新型的递推机构局部剖结构示意图

图4为本实用新型的整体结构的后视图。

具体实施方式

下面结合附图和实施例对本实用新型做进一步的说明。

本实施例提供了一种橡皮擦壳，如图1至图4所示，本装置包括壳体以及设置在所述壳体内的橡皮放置机构和递推机构；橡皮放置机构中的放置框体与递推机构的固定块固定连接，递推机构用于将橡皮放置机构递推到壳体内外；橡皮放置机构包括两个橡皮擦夹取弹簧12、放置框体13和两个橡皮夹取片14，两个橡皮夹取弹簧12的一端分别固定连接在放置框体13的两侧内壁，另一端分别固定连接橡皮夹取片14，橡皮置于橡皮夹取片14内。递推机构包括伸收结构、两个递推活动块2以及固定块5；两个递推活动块2的底端分别铰接在放置框体13两侧，顶端分别卡在壳体两侧的活动孔8中；伸收结构连接在固定块5上，用于将两个递推活动块2同时向外展开或向内收合。伸收结构包括两个弹簧1、两根钢丝3和驱动结构；两个弹簧1的一端分别固定连接在固定块5两侧，另一端分别固定连接在两个递推活动块2的相对内侧；两根钢丝3的一端分别固定连接在两个递推活动块2的相对内侧，另一端均固定连接在驱动结构的旋转柱4上，驱动结构设置在固定块上。驱动结构包括旋转柱4和两个旋转钮6，两个旋转钮6分别固定连接在旋转柱4的两端，旋转柱4卡在在壳体前后两侧的定位槽10中，且两个旋转钮6分别位于壳体外部。壳体上还设有毛刷9，毛刷9通过固定在壳体11侧边的铰接柱12与壳体11铰接，栓绳柱7固定连接在壳体11上方。

本实施例中的一种橡皮擦壳的工作流程如下：

使用时，通过旋转驱动结构上的旋转钮6带动旋转柱4旋转，使得两根钢丝3同时被卷到旋转柱4上，从而两根钢丝3同时带动两个递推活动块2缩合，脱离壳体11侧边的活动孔8，两个递推活动块2同时压缩两侧弹簧；与此同时推动旋转钮6沿定位槽10移动，驱动结构通过固定块带动放置框体13及其内部的橡皮擦向壳体外部移动，直至橡皮擦露出到壳体外部后，松开旋转钮6，在两个弹簧1的回弹力作用下，两个递推活动块2被重新展开卡接到活动孔8内，然后既可以通过露出到壳体外部的橡皮擦擦除字迹。擦完之后，可拨动壳体11侧边的铰接柱12上转动连接的毛刷9，清扫橡皮擦灰。不使用时可将壳体11上的栓绳柱7栓到自己想要放置的地方，防止掉落地上丢失。

当不再使用时，通过旋转驱动结构上的旋转钮6带动旋转柱4，使得两根钢丝3带动两个递推活动块2缩合，脱离壳体11侧边的活动孔8，与此同时推动旋转钮6沿定位槽10移动，驱动结构通过固定块带动放置框体13及其内部的橡皮擦向壳体内部移动，直至橡皮擦收回到壳体内部后，松开旋转钮6，在两个弹簧1的回弹力作用下，两个递推活动块2被重新展开卡接到活动孔8内。
