专利摘要
本实用新型公开了一种新型板材夹具,包括臂杆,横杆,提手,拉臂,拉杆,夹头,弹簧;其特征在于所述横杆两端可转动的设有臂杆;所述横杆的中部上下贯通的设有通孔,通孔内安插有拉臂,且在所述拉臂上设有螺纹;所述臂杆中下部通过铰接的方式安装有拉杆,拉杆的另一端通过铰接的方式与拉臂的下端配合安装,拉臂的上端固定有提手,在提手与横杆之间旋拧有调节螺母,在调节螺母与横杆之间的拉臂上套有弹簧;所述臂杆的底端内侧面固定有夹头;该夹具可以轻松将板材抬起,使用方便,而且还能针对不同重量进行调节夹紧力度,夹程可快速调整,适应性强,效果甚好。
权利要求
1.一种新型板材夹具,包括臂杆,横杆,提手,拉臂,拉杆,夹头,弹簧;其特征在于所述横杆两端可转动的设有臂杆;所述横杆的中部上下贯通的设有通孔,通孔内安插有拉臂,且在所述拉臂上设有螺纹;所述臂杆中下部通过铰接的方式安装有拉杆,拉杆的另一端通过铰接的方式与拉臂的下端配合安装,拉臂的上端固定有提手,在提手与横杆之间旋拧有调节螺母,在调节螺母与横杆之间的拉臂上套有弹簧;所述臂杆的底端内侧面固定有夹头。
2.如权利要求1所述的一种新型板材夹具,其特征在于:所述夹头上固定有一层橡胶。
3.如权利要求1所述的一种新型板材夹具,其特征在于:所述弹簧为压缩弹簧。
4.如权利要求1所述的一种新型板材夹具,其特征在于:横杆与臂杆共同组成一个三角形,该三角形设有两组,两组三角形底端通过夹头连接,顶部通过圆管连接。
说明书
技术领域
本实用新型涉及夹具领域,具体涉及一种新型板材夹具。
背景技术
板材是做成标准大小的扁平矩形建筑材料板,应用于建筑行业,用来作墙壁、天花板或地板的构件。也多指锻造、轧制或铸造而成的金属板。由于板材的规则性,板材在端距离搬运时极其不便,一般均会由人工搬运,而搬运板材始终也没有一个合适的器械,手抓处无法完全吃上力,导致人工搬运效率低下,手指易疲劳;而且,在很多时候搬运板材需要多人共同合作搬运,分担重量和保护板材边缘不被损坏;现在市场上的夹具一般都存在一个弊端,夹程小,对于板厚差别较大的,无法满足。
发明内容
本实用新型的目的在于提供一种新型板材夹具,可以轻松将板材抬起,使用方便,而且还能针对不同重量进行调节夹紧力度,夹程可快速调整,尤其对于空心装修板材不会再搬运过程造成破坏,适应性强,效果甚好。
一种新型板材夹具,包括臂杆,横杆,提手,拉臂,拉杆,夹头,弹簧;其特征在于所述横杆两端可转动的设有臂杆;所述横杆的中部上下贯通的设有通孔,通孔内安插有拉臂,且在所述拉臂上设有螺纹;所述臂杆中下部通过铰接的方式安装有拉杆,拉杆的另一端通过铰接的方式与拉臂的下端配合安装,拉臂的上端固定有提手,在提手与横杆之间旋拧有调节螺母,在调节螺母与横杆之间的拉臂上套有弹簧;所述臂杆的底端内侧面固定有夹头。
优选地,所述夹头上固定有一层橡胶。
优选地,所述弹簧为压缩弹簧。
优选地,横杆与臂杆共同组成一个三角形,该三角形设有两组,两组三角形底端通过夹头连接,顶部通过圆管连接。
本实用新型的有益效果是可以对板材自动夹紧,以方便人工对板材进行短距离搬运,夹取快速、简单、方便,效果良好,减少手指用力,防止长时间搬运导致手指酸疼,保护手部不与板材摩擦,防手指破皮;另外,针对不同重量的板材,可以调节夹紧力,保证保护板材的前提下,可以将板材夹起。
附图说明

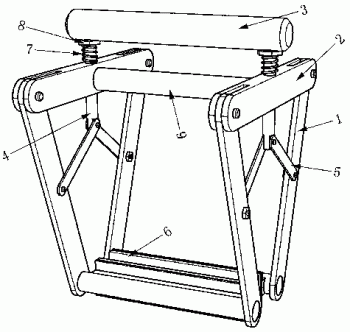

图1为本实用新型的正面结构示意图。
图2为本实用新型的侧面结构示意图。
图3为本实用新型的夹起效果示意图。
图中,臂杆1,横杆2,提手3,拉臂4,拉杆5,夹头6,弹簧7,调节螺母8,圆管9。
具体实施方式
如图所示,一种新型板材夹具,包括臂杆1,横杆2,提手3,拉臂4,拉杆5,夹头6,弹簧7;其特征在于所述横杆2两端可转动的设有臂杆1;所述横杆2的中部上下贯通的设有通孔,通孔内安插有拉臂4,且在所述拉臂4上设有螺纹;所述臂杆1中下部通过铰接的方式安装有拉杆5,拉杆5的另一端通过铰接的方式与拉臂4的下端配合安装,拉臂4的上端固定有提手3,在提手3与横杆2之间旋拧有调节螺母8,在调节螺母8与横杆2之间的拉臂4上套有弹簧7;所述臂杆1的底端内侧面固定有夹头6。
优选地,所述夹头6上固定有一层橡胶。
优选地,所述弹簧7为压缩弹簧7。
优选地,横杆2与臂杆1共同组成一个三角形,该三角形设有两组,两组三角形底端通过夹头6连接,顶部通过圆管9连接。
本实用新型原理:本实用新型将弹簧7的弹力转化为夹具对板材的正压力,夹具将板材提起利用的是摩擦力,根据摩擦力公式:f =μN(其中μ为摩擦因数,N为正压力),摩擦力大于板材重力时,即可将其提起;使用时,手握圆管9与横杆2(紧握)将弹簧7压缩,弹簧7压缩使得拉臂4向下运动,拉臂4向下运动推动臂杆1支开,将板材放在两臂杆1之间的夹头6中,松开手握端,然后手部握住横杆2,即可将板材提起来;若遇板材较重,将调节螺母8向下旋拧,使弹簧7压缩,来增大弹簧7的弹性势能(弹力),从而增大夹具对板材的正压力,进而增加夹具与板材的摩擦力,使重物夹起。
