专利摘要

本发明公开了一种可固定圈数的扳手，涉及装备制造业领域，解决装配过紧的问题，其包括支架、把手、与所述把手配合并做平行交错运动的传动机构以及由所述传动机构带动且用于夹持并旋钮螺栓的夹紧机构，所述传动机构可滑移的安装在所述支架下方的两侧，所述把手铰接安装在所述支架下方，所述把手与传动机构之间采用单向转动配合，所述夹紧机构可调节夹持范围的安装在所述传动机构的下方。本发明具有装配效率高的优点。

说明书

技术领域

本发明涉及装备制造业领域，具体涉及一种可固定圈数的扳手。

背景技术

球阀阀杆的安装过程中，对密封性有着严格的要求，但工人在安装过程中往往为了满足密封性，而不断地拧螺栓，这样容易使密封环变形，从而紧紧抱死阀杆，导致启动器启动不了，从而造成装配失败，为了解决装配过紧的问题，企业专门做了实验，确定出螺栓拧几圈既可以符合密封但又不至于抱死阀杆，然后让工人按照相应的圈数去拧螺母，但在拧的过程中扳手经常拧一般然后卸下来再接着拧，往往在拧了几圈后不知道到底拧了几圈。

发明内容

为了克服背景技术的不足，本发明提供一种装配效率高的可固定圈数的扳手。

本发明所采用的技术方案：一种可固定圈数的扳手，其包括支架、把手、与所述把手配合并做平行交错运动的传动机构以及由所述传动机构带动且用于夹持并旋钮螺栓的夹紧机构，所述传动机构可滑移的安装在所述支架下方的两侧，所述把手铰接安装在所述支架下方，所述把手与传动机构之间采用单向转动配合，所述夹紧机构可调节夹持范围的安装在所述传动机构的下方。

所述传动机构包括与所述把手单向转动配合的齿轮以及设置在所述齿轮轴向的两侧并与其啮合配合的齿条，所述齿条的长度方向设有与所述支架滑移配合的滑移槽，所述齿轮转动带动每个所述齿条各自向相反的方向做交错直线运动。

所述滑移槽呈燕尾槽状，所述支架包括横梁以及若干个对称设置在所述横梁两侧的支脚，所述支脚末端设有滑移安装在所述滑移槽内且与其适配的滑块。

所述把手包括位于后方的手柄以及位于前方且与所述支架铰接的转盘，所述转盘下表面的周向设有朝下设置的棘齿一，所述齿轮上表面的周向设有一体成型且朝上设置并与所述棘齿一配合的棘齿二，所述横梁中间下方位置设有分别穿过所述齿轮和转盘中心的挂件。

所述夹紧机构包括安装在每个所述齿条下方的安装架，所述安装架内设有沿长度方向依次平行且等距排列的辊轮，所述辊轮可转动的竖向安装在所述安装架内。

所述安装架的上表面设有固定连接的连接块一，所述齿条的下表面设有固定连接且与所述连接块一通过螺钉连接的连接块二，螺钉的安装方向与所述齿条的运动方向垂直。

所述辊轮之间的距离刚好符合螺栓连续转动时其120°角都嵌入每两个辊轮之间的位置。

每一条所述齿条上都设有用于对准的指针。

所述齿条上设有用于限制齿轮位置的扣件，所述扣件可调节位置的安装在所述齿条上有齿面的一侧。

本发明的有益效果是：1.装配螺栓效率高；2.可以很方便的按要求达到所要拧的螺栓圈数，不至于出现技术背景里面的拧的过紧，而抱死阀杆的现象，过松而泄漏的问题。

附图说明

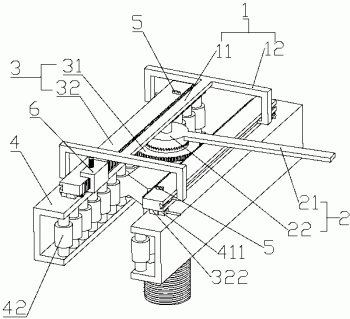

图1为本发明实施例可固定圈数的扳手的结构示意图。

图2为支架、把手和齿轮的拆分结构示意图。

图3为夹紧机构夹紧螺栓时的剖面示意图。

图4为齿条的结构示意图。

具体实施方式

下面结合附图对本发明实施例作进一步说明：

如图所示，一种可固定圈数的扳手，其包括支架1、把手2、与所述把手2配合并做平行交错运动的传动机构3以及由所述传动机构3带动且用于夹持并旋钮螺栓的夹紧机构4，所述传动机构3可滑移的安装在所述支架1下方的两侧，所述把手2铰接安装在所述支架1下方，所述把手2与传动机构3之间采用单向转动配合，所述夹紧机构4可调节夹持范围的安装在所述传动机构3的下方，具有装配螺栓效率高的优点；另外，可以很方便的按要求达到所要拧的螺栓圈数，不至于出现技术背景里面的拧的过紧，而抱死阀杆的现象，过松而泄漏的问题。

所述传动机构3包括与所述把手2单向转动配合的齿轮31以及设置在所述齿轮31轴向的两侧并与其啮合配合的齿条32，所述齿条32的长度方向设有与所述支架1滑移配合的滑移槽321，所述齿轮31转动带动每个所述齿条32各自向相反的方向做交错直线运动，所述滑移槽321呈燕尾槽状，所述支架1包括横梁11以及若干个对称设置在所述横梁11两侧的支脚12，所述支脚12末端设有滑移安装在所述滑移槽321内且与其适配的滑块7，把手带动齿轮单向转动，本实施例中为顺时针转动，齿轮两侧的齿条各自通过支脚和滑移槽的配合做平行交错运动，提供夹紧机构一个动力源。

所述把手2包括位于后方的手柄21以及位于前方且与所述支架1铰接的转盘22，所述转盘22下表面的周向设有朝下设置的棘齿一221，所述齿轮31上表面的周向设有一体成型且朝上设置并与所述棘齿一221配合的棘齿二311，所述横梁11中间下方位置设有分别穿过所述齿轮31和转盘22中心的挂件13，转盘和齿轮可转动的挂装在挂件上，当把手顺时针转动时，棘齿一和棘齿二相互啮合，因此，转盘带动齿轮发生转动；当把手逆时针转动时，棘齿一和棘齿二不发生啮合，不用卸下即可重复转动把手，操作方便，结构简单，提高效率。

所述夹紧机构4包括安装在每个所述齿条32下方的安装架41，所述安装架41内设有沿长度方向依次平行且等距排列的辊轮42，所述辊轮42可转动的竖向安装在所述安装架41内，所述辊轮42之间的距离刚好符合螺栓连续转动时其120°角都嵌入每两个辊轮42之间的位置。

所述安装架41的上表面设有固定连接的连接块一411，所述齿条32的下表面设有固定连接且与所述连接块一411通过螺钉连接的连接块二322，螺钉的安装方向与所述齿条32的运动方向垂直，从而实现对不同尺寸的螺栓的夹紧。

每一条所述齿条32上都设有用于对准的指针5，当两侧的指针相互对准时为最初的起始位置。

所述齿条32上设有用于限制齿轮31位置的扣件6，所述扣件6可调节位置的安装在所述齿条32上有齿面的一侧，当齿轮运动到扣件时，这就意味着已经把螺栓拧到规定的圈数，本实施例中所述扣件通过螺栓安装在所述齿条上。

本发明实施例的工作原理：通过拧连接块一和连接块二的螺钉，可以调整夹紧机构的夹持范围，从而可以拧不同尺寸的螺栓，然后根据企业规定的螺栓所要拧的圈数确定齿条应该行走的距离，然后把扣件固定在相应的位置，再把两侧齿条上的指针相互对准，夹紧螺栓，手握扳手顺时针转动，直到齿轮转动到扣件位置转不动，便可确保螺栓在拧了规定的圈数后停止。

实施例不应视为对发明的限制，但任何基于本发明的精神所作的改进，都应在本发明的保护范围之内。
