专利摘要

提供了一种用于电池系统的冷却系统和一种用于冷却电池系统的方法。该冷却系统包括具有第一和第二封闭部分的外壳，和第一蒸发器，以及安置在第一封闭部分中的第一蒸发器风扇，第一蒸发器风扇再循环在第一封闭部分内的第一闭合流动回路中的空气。第一蒸发器从第一闭合流动回路中的空气提取热能以降低第一封闭部分中的第一电池模块的温度水平。该冷却系统进一步包括被安置在第二封闭部分中并且流体耦接到第一蒸发器的冷凝器，该冷凝器接收来自第一蒸发器的冷却剂中的热能并且耗散该热能。该冷却系统进一步包括安置在第二封闭部分中的压缩机，该压缩机通过第一蒸发器和冷凝器来再循环冷却剂。

权利要求

1.一种用于电池系统的冷却系统，包括：

外壳，具有第一封闭部分和第二封闭部分，所述第一封闭部分被配置为在其中容纳第一电池模块；

第一蒸发器，在所述第一封闭部分中安置；

第一蒸发器风扇，邻近于所述第一封闭部分中的所述第一蒸发器安置，所述第一蒸发器风扇被配置为再循环在所述第一封闭部分内的第一闭合流动回路中的空气，所述第一蒸发器被配置为从所述第一闭合流动回路中的空气提取热能以降低所述第一电池模块的温度水平；

冷凝器，安置在所述第二封闭部分中并且流体耦接到所述第一蒸发器，所述冷凝器被配置为接收来自所述第一蒸发器的冷却剂中的热能并且耗散所述热能；和

压缩机，安置在所述第二封闭部分中，所述压缩机通过所述第一蒸发器和所述冷凝器来再循环所述冷却剂。

2.根据权利要求1所述的冷却系统，其中所述第一闭合流动回路包括通过所述第一蒸发器风扇并且经过所述第一蒸发器并且然后通过所述第一电池模块中的空气流动通道并且然后通过所述第一蒸发器风扇返回的流动路径。

3.根据权利要求1所述的冷却系统，进一步包括第一温度传感器，所述第一温度传感器产生第一信号来指示所述第一电池模块的温度水平。

4.根据权利要求3所述的冷却系统，进一步包括：

冷凝器风扇，在所述第二封闭部分中安置；

微处理器，操作耦接到所述第一温度传感器，所述微处理器接收所述第一信号，所述微处理器被配置为当所述第一信号指示所述第一电池模块的温度水平大于阀值温度水平时产生第二信号以促使所述压缩机通过所述第一蒸发器和所述冷凝器来再循环所述冷却剂以冷却所述第一电池模块；

所述微处理器进一步被配置为当所述第一信号指示所述第一电池模块的温度水平大于所述阀值温度水平时产生第三信号以促使所述第一蒸发器风扇再循环在所述第一封闭部分内的所述第一闭合流动回路中的空气；并且

所述微处理器进一步被配置为当所述第一信号指示所述第一电池模块的温度水平大于所述阀值温度水平时产生第四信号以促使所述冷凝器风扇驱使空气经过所述冷凝器以促使所述冷凝器耗散热能。

5.根据权利要求1所述的冷却系统，进一步包括：

第二蒸发器，在所述第一封闭部分中安置，所述第二蒸发器流体耦接到所述冷凝器；

第二蒸发器风扇，邻近于所述第一封闭部分的所述第二蒸发器安置，所述第二蒸发器风扇被配置为再循环在所述第一封闭部分内的第二闭合流动回路中的空气，所述第二蒸发器被配置为从所述第二闭合流动回路中的空气提取热能以降低安置在所述第一封闭部分中的第二电池模块的温度水平；

所述冷凝器进一步流体耦接到所述第二蒸发器，所述冷凝器进一步被配置为接收来自所述第一和第二蒸发器的冷却剂中的热能并且耗散所述热能；并且

所述压缩机进一步被配置为通过所述第一和第二蒸发器和所述冷凝器来再循环所述冷却剂。

6.根据权利要求5所述的冷却系统，其中所述第二闭合流动回路包括通过所述第二蒸发器风扇并且经过所述第二蒸发器并且然后通过所述第二电池模块中的空气流动通道并且然后通过所述第二蒸发器风扇返回的流动路径。

7.根据权利要求5所述的冷却系统，进一步包括：

第一温度传感器，产生指示所述第一电池模块的温度水平的第一信号，和

第二温度传感器，产生指示所述第二电池模块的温度水平的第二信号。

8.根据权利要求7所述的冷却系统，进一步包括：

冷凝器风扇，在所述第二封闭部分中安置；

微处理器，操作耦接到所述第一和第二温度传感器，所述微处理器分别接收所述第一和第二信号；

所述微处理器被配置为通过从所述第二信号中减去所述第一信号而确定第一温差值；

所述微处理器进一步被配置为当所述第一温差值大于阀值温差值时产生第三信号以促使所述压缩机通过所述第一蒸发器、所述第二蒸发器和所述冷凝器来再循环所述冷却剂以冷却所述第二电池模块；

所述微处理器进一步被配置为当所述第一温差值大于所述阀值温差值时产生第四信号以促使所述第二蒸发器风扇再循环在所述第一封闭部分内的所述第二闭合流动回路中的空气；并且

所述微处理器进一步被配置为当所述第一温差值大于所述阀值温差值时产生第五信号以促使所述冷凝器风扇驱使空气经过所述冷凝器以促使所述冷凝器耗散所述冷却剂中的热能。

9.根据权利要求7所述的冷却系统，进一步包括：

冷凝器风扇，在所述第二封闭部分中安置；

微处理器，操作耦接到所述第一和第二温度传感器，所述微处理器分别接收所述第一和第二信号；

所述微处理器被配置为通过从所述第一信号中减去所述第二信号而确定第一温差值；

所述微处理器进一步被配置为当所述第一温差值大于阀值温差值时产生第三信号以促使所述压缩机通过所述第一蒸发器、所述第二蒸发器和所述冷凝器来再循环所述冷却剂以冷却所述第一电池模块；

所述微处理器进一步被配置为当所述第一温差值大于所述阀值温差值时产生第四信号以促使所述第一蒸发器风扇再循环在所述第一封闭部分内的所述第一闭合流动回路中的空气；并且

所述微处理器进一步被配置为当所述第一温差值大于所述阀值温差值时产生第五信号以促使所述冷凝器风扇驱使空气经过所述冷凝器以促使所述冷凝器耗散所述冷却剂中的热能。

10.根据权利要求1所述的冷却系统，进一步包括冷却盘管，在所述冷却盘管中接收液体以从所述冷凝器中的所述冷却剂中移除热能。

11.根据权利要求1所述的冷却系统，其中所述第一封闭部分是不透气的封闭部分。

12.一种用于利用冷却系统冷却电池系统的方法，所述冷却系统具有外壳、第一蒸发器、第一蒸发器风扇和冷凝器，所述外壳具有第一封闭部分和第二封闭部分，所述第一封闭部分被配置为在其中容纳第一电池模块，所述方法包括：

利用所述第一蒸发器风扇再循环在所述第一封闭部分内的第一闭合流动回路中的空气，所述第一蒸发器被配置为从所述第一闭合流动回路中的空气提取热能以降低在所述外壳的所述第一封闭部分中的所述第一电池模块的温度水平；

在安置在所述外壳的所述第二封闭部分中的冷凝器中接收来自第一蒸发器的冷却剂中的热能，并且利用所述冷凝器耗散所述热能；以及

利用安置在所述第二封闭部分中的压缩机通过所述第一蒸发器和所述冷凝器来再循环所述冷却剂。

13.根据权利要求12所述的方法，其中所述冷却系统进一步具有冷凝器风扇、温度传感器和微处理器，所述方法进一步包括：

利用温度传感器产生指示所述第一电池模块的温度水平的第一信号；

当所述第一信号指示所述第一电池模块的温度水平大于阀值温度水平时，利用所述微处理器产生第二信号以促使所述压缩机通过所述第一蒸发器和所述冷凝器来再循环所述冷却剂以冷却所述第一电池模块；

当所述第一信号指示所述第一电池模块的温度水平大于所述阀值温度水平时，产生第三信号以促使所述第一蒸发器风扇再循环在所述第一封闭部分内的所述第一闭合流动回路中的空气；以及

当所述第一信号指示所述第一电池模块的温度水平大于所述阀值温度水平时，产生第四信号以促使所述冷凝器风扇驱使空气经过所述冷凝器以促使所述冷凝器耗散热能。

14.根据权利要求12所述的方法，其中所述冷却系统进一步包括安置在所述第一封闭部分中的第二蒸发器和第二蒸发器风扇，所述第二蒸发器流体耦接到所述冷凝器，所述第一封闭部分被配置为在其中容纳第二电池模块，所述方法进一步包括：

利用所述第二蒸发器风扇再循环在所述第一封闭部分内的第二闭合流动回路中的空气，所述第二蒸发器被配置为从所述第二闭合流动回路中的空气提取热能以降低在所述第一封闭部分中的所述第二电池模块的温度水平；

在安置在所述第二封闭部分中的所述冷凝器中接收来自所述第一和第二蒸发器的冷却剂中的热能，并且利用所述冷凝器耗散所述冷却剂中的热能；以及

利用安置在所述第二封闭部分中的压缩机通过所述第一蒸发器、所述第二蒸发器和所述冷凝器来再循环所述冷却剂。

15.根据权利要求12所述的方法，其中所述第一封闭部分是不透气的封闭部分。

说明书

技术领域

本申请涉及一种用于电池系统的冷却系统和一种用于冷却电池系统的方法。

背景技术

在典型的空气冷却式电池组中，来自环境大气的环境空气被引导穿过电池组中的电池胞并且随后被从电池组排出。然而，典型的空气冷却式电池组在将电池组的温度维持在期望的温度范围内这方面存在重大挑战。

特别，电池胞的最大运行温度常常能够小于用来冷却电池的环境空气的温度。在这种情况中，在空气冷却式电池组中将电池胞维持在期望的温度范围内是不可能的。

因此，本发明人在这里已经认识到需要一种最小化和/或消除上述缺陷的改进的电池胞组件。

发明内容

提供了根据示例性实施例用于电池系统的冷却系统。该冷却系统包括具有第一封闭部分和第二封闭部分的外壳。该第一封闭部分被配置为在其中容纳第一电池模块。该冷却系统进一步包括被安置在第一封闭部分中的第一蒸发器。该冷却系统进一步包括在第一封闭部分中邻近于的第一蒸发器安置的第一蒸发器风扇，该第一蒸发器风扇被配置为再循环在第一封闭部分内的第一闭合流动回路中的空气。该第一蒸发器被配置为从第一闭合流动回路中的空气提取热能以降低第一电池模块的温度水平。该冷却系统进一步包括被安置在第二封闭部分中并且被流体耦接到第一蒸发器的冷凝器。该冷凝器被配置为接收来自第一蒸发器的冷却剂中的热能并且耗散该热能。该冷却系统进一步包括安置在第二封闭部分中的压缩机，该压缩机通过第一蒸发器和冷凝器对冷却剂进行再循环。

提供了根据另一示例性实施例的利用冷却系统冷却电池系统的方法。该冷却系统具有外壳、第一蒸发器、第一蒸发器风扇和冷凝器。该外壳具有第一封闭部分和第二封闭部分。该第一封闭部分被配置为在其中容纳第一电池模块。该方法包括利用第一蒸发器风扇再循环在第一封闭部分内的第一闭合流动回路中的空气。该第一蒸发器被配置为从第一闭合流动回路中的空气提取热能以降低外壳的第一封闭部分中的第一电池模块的温度水平。该方法进一步包括在被安置在外壳的第二封闭部分中的冷凝器中接收来自第一蒸发器的冷却剂中的热能，并且利用冷凝器耗散该热能。该方法进一步包括利用被安置在第二封闭部分中的压缩机通过第一蒸发器和冷凝器来再循环冷却剂。

附图说明

图1是根据示例性实施例的具有电池系统和冷却系统的发电系统的示意图；

图2是在图1的发电系统中使用的外壳、电池模块和冷却系统的一部分的示意图；

图3是在图1的发电系统中使用的外壳、电池模块和冷却系统的顶视图的示意图；

图4是图1的发电系统的横截面示意图；

图5是在图1的发电系统中使用的冷却系统的部件的框图；

图6是在图1的发电系统中使用的外壳和冷却系统的一部分的示意图；

图7是在图1的发电系统中使用的外壳和冷却系统的一部分的另一示意图；

图8是在图1的发电系统中使用的外壳、电池模块和冷却系统的一部分的另一示意图；

图9是在图1的发电系统中利用的外壳、电池模块和冷却系统的一部分的另一示意图；

图10是在图9中示出的一个电池模块的一个部分的放大示意图；

图11是在图1的发电系统中使用的外壳、电池模块和冷却系统的一部分的另一示意图；

图12-19是根据另一示例性实施例的用于冷却电池系统的方法的流程图；并且

图20是在根据另一示例性实施例的另一发电系统中使用的外壳、电池模块和冷却系统的一部分的示意图。

具体实施方式

参考图1-3，示出了根据一个示例性实施例用于输出电力的发电系统10。发电系统10包括电池系统20和冷却系统22。

电池系统20被设置成输出电力。电池系统20包括电池模块24、26。电池模块24、26中的每一个均具有类似的结构并且包括能够相互串联或者相互并联电连接的多个电池胞组件。为了简洁的意图，将仅详细描述电池模块24中的电池胞组件的一部分。例如，参考图8-10，电池模块24包括电池胞组件28、29、30、31、32、33、34、36、38、40和42和流动通道歧管60、62、64、66、68、70、72、74、76和78。电池胞组件中的每一个均在其中具有电池胞，电池胞在由此延伸的一对电极之间产生运行电压。在一个示例性实施例中，每一个电池胞均是锂离子电池胞。在可替代实施例中，电池胞例如能够是镍镉电池胞或者镍金属氢化物电池胞。当然，能够使用本领域技术人员已知的其它类型的电池胞。

流动通道歧管被设置为允许空气通过在每一个流动通道歧管中限定的空气通道流动。通过在相邻电池胞组件之间安置的流动通道歧管流动的空气从相邻电池胞组件中提取热能。

例如，参考图4，将给出流动通道歧管60的简要解释。应该指出，流动通道歧管62、64、66、68、70、72、74、76和78的结构具有与流动通道歧管60相同的结构。如图所示，流动通道歧管60具有上导轨构件82，下导轨构件84，和多个竖直构件86。上导轨构件82和下导轨构件84基本上相互平行地安置。这多个竖直构件86连接在上导轨构件82和下导轨构件84之间并且基本上相互平行地安置。这多个竖直构件86相互隔开并且在其中限定了多个空气流动通道。例如，某些竖直构件86在流动通道歧管60中限定了空气流动通道100、102、104(在图4的右侧)。此外，某些竖直构件86在流动通道歧管60中限定了空气流动通道106、108、110(在图4的左侧)。

参考图10，流动通道歧管60被安置在电池胞组件28、29之间，并且流动通道歧管62被安置在电池胞组件29、30之间。此外，流动通道歧管64被安置在电池胞组件30、31之间，并且流动通道歧管66被安置在电池胞组件31、32之间。此外，流动通道歧管68被安置在电池胞组件32、33之间并且流动通道歧管70被安置在电池胞组件33、34之间。此外，流动通道歧管72被安置在电池胞组件34、36之间，并且流动通道歧管74被安置在电池胞组件36、38之间。此外，流动通道歧管76被安置在电池胞组件38、40之间，并且流动通道歧管78被安置在电池胞组件40、42之间。

参考图2、3和5-8，提供了根据示例性实施例被设置成在期望的温度范围内并且尤其是低于阀值温度水平维持电池系统20的冷却系统22。冷却系统22包括外壳130、蒸发器风扇132、134、蒸发器136、138、流动平衡导流板140、142、支撑构件144、导管部分146、148、150、流动平衡盘160、162、内侧壁170、172、174、分隔壁176、冷凝器190、冷凝器风扇192、压缩机194、导管部分196、198、200、温度传感器210、212，以及微处理器220。在一个示例性实施例中，冷却系统22能够将电池模块24、26维持在15℃-35℃的期望温度范围内。当然，也能够使用其它温度范围。在另一个示例性实施例中，冷却系统22能够将电池模块24、26维持在小于40℃的阀值温度水平的温度水平。当然，能够使用另一种阀值温度水平。

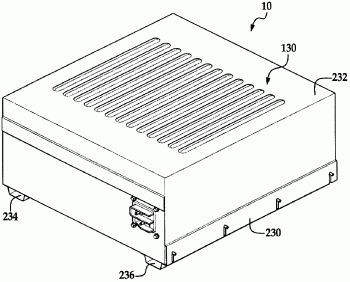

参考图1，外壳130被设置成在其中封装电池系统20和冷却系统22。外壳130包括基座构件230、被配置为被耦接到基座构件230的顶盖232，和被安置在基座构件230的底表面上的支座构件234、236。在一个示例性实施例中，外壳130由塑料构造。然而，在可替代实施例中，能够使用本领域技术人员已知的其它材料来构造外壳130。

参考图1、6和8，蒸发器136、138被设置成分别从电池模块24、26提取热能。蒸发器136、138被安置在外壳130的基座构件230上。此外，蒸发器136、138被安置在外壳130内的封闭部分或者空间180中。蒸发器136被配置为将来自第一闭合流动回路(在下面描述)中的空气的热能提取到流过蒸发器136的冷却剂中以降低电池模块24的温度水平。类似地，蒸发器138被配置为将来自第二闭合流动回路(在下面描述)中的空气的热能提取到流过蒸发器138的冷却剂中以降低电池模块26的温度水平。示例性冷却剂例如包括R-11、R-12、R-22、R-134A、R-407C和R-410A。当然，能够使用本领域技术人员已知的其它类型的冷却剂。

参考图3、4和6，现在将解释在冷却系统22中的冷却剂流动路径。如图所示，蒸发器136经由导管部分200、146流体耦接到压缩机194。此外，蒸发器136经由导管部分148流体耦接到蒸发器138。此外，蒸发器138经由导管部分150、196流体耦接到冷凝器190。此外，冷凝器190经由导管部分198流体耦接到压缩机194。在运行期间，压缩机194通过包括导管部分200、146、蒸发器136、导管部分148、蒸发器138、导管部分150、196、冷凝器190、导管部分198并且返回到压缩机194的闭环泵送冷却剂。

参考图4和6，蒸发器风扇132被安置在外壳130的基座构件230上。蒸发器风扇132被配置为再循环在外壳130的第一封闭部分180内的闭合流动回路240中的空气。闭合流动回路240包括通过蒸发器风扇132并且经过蒸发器136并且然后通过电池模块24中的空气流动通道并且然后通过蒸发器风扇132返回的流动路径。

蒸发器风扇134被安置在外壳130的基座构件230上。蒸发器风扇134被配置为再循环在外壳130的封闭部分182内的闭合流动回路242中的空气。闭合流动回路242包括通过蒸发器风扇134并且经过蒸发器136并且然后通过电池模块26中的空气流动通道并且然后通过蒸发器风扇134返回的流动路径。

流动平衡导流板140安置在外壳130的基座构件230上邻近于蒸发器风扇132。流动平衡导流板140被配置为允许基本等量的空气流过导流板140中的每一个孔隙，从而空气流跨越蒸发器136的表面均匀地分布。在一个示例性实施例中，流动平衡导流板140是基本U形的，具有通过那里延伸的多个孔隙，并且由塑料构造。

流动平衡导流板142安置在外壳130的基座构件230上邻近于蒸发器风扇134。流动平衡导流板142被配置为允许基本等量的空气流过导流板142中的每一个孔隙，从而空气流跨越蒸发器138的表面均匀地分布。在一个示例性实施例中，流动平衡导流板142是基本U形的，具有通过那里延伸的多个孔隙，并且由塑料构造。

支撑构件144在蒸发器136、138之间安置在外壳130的基座构件230上。在一个示例性实施例中，支撑构件144是基本U形的并且由塑料构造。

参考图6，导管部分146流体耦接到蒸发器136的第一端。导管部分148流体耦接在蒸发器136的第二端和蒸发器138的第一端之间。此外，导管150流体耦接到蒸发器138的第二端。因此，冷却剂能够通过导管部分160、蒸发器136、导管部分148、蒸发器138和导管150流动。

参考图7，流动平衡盘160被安置于外壳130的封闭部分180中的流动平衡导流板140、142和支撑构件144上。流动平衡盘160被配置为允许基本等量的空气流过盘160中的每一个孔隙，从而空气流跨越电池模块24、26的下表面均匀地分布。此外，流动平衡盘160被配置为在其上保持电池模块24、26。在一个示例性实施例中，流动平衡盘160具有通过那里延伸的多个孔隙，并且由塑料构造。

参考图11，流动平衡盘162被安置在外壳130中的电池模块24、26的顶表面上。流动平衡盘162被配置为允许基本等量的空气流过盘162中的每一个孔隙，从而空气流通过流动平衡盘162从电池模块24、26均匀地分布。在一个示例性实施例中，流动平衡盘162具有通过那里延伸的多个孔隙并且由塑料构造。

参考图1和11，内侧壁170、172、174和分隔壁176邻近于电池模块24、26的侧壁安置。分隔壁176具有密封垫片177，该密封垫片177被安置在分隔壁176的外缘以形成与接触分隔壁176的外缘的基座构件230和顶盖232不透气的密封。此外，基座构件230、顶盖232和分隔壁176限定了具有被安置在其中的电池模块24、26的封闭部分180。应该指出，封闭部分180是不透气的封闭部分。此外，基座构件230、顶盖232和分隔壁176限定了封闭部分184。在一个示例性实施例中，封闭部分184与外壳130外部的环境空气流体连通。在一个示例性实施例中，内侧壁170、172、174和分隔壁176由塑料构造。

参考图3和6，冷凝器190被安置在外壳130的封闭部分182中并且流体耦接到蒸发器136、138和压缩机194。如图所示，冷凝器190经由导管部分150、196流体耦接到蒸发器138。此外，冷凝器190经由导管部分198流体耦接到压缩机194。冷凝器190被配置为接收来自蒸发器136、138的冷却剂中的热能并且耗散在所接收的冷却剂中的热能，从而从冷却剂移除热能以冷却电池模块24、26。

参考图3和5，冷凝器风扇192被配置为响应于来自微处理器220的控制信号驱使空气经过冷凝器190以促使冷凝器190耗散热能。如图所示，冷凝器风扇192在封闭区域182中邻近冷凝器190安置。

参考图3、5和6，压缩机194被配置为响应于来自微处理器220的控制信号泵送冷却剂并且通过蒸发器136、138再循环冷却剂。特别地，压缩机194泵送使冷却剂通过包括导管部分200、146、蒸发器136、导管部分148、蒸发器138、导管部分150、190、冷凝器190和导管部分198的闭环返回压缩机194。如图所示，压缩机194被安置在封闭区域182中。

参考图3和5，温度传感器210被电耦接到微处理器220并且邻近于电池模块24安置。温度传感器210被配置为产生指示电池模块24的温度的信号，该信号由微处理器220接收。

温度传感器212被电耦接到微处理器220并且邻近于电池模块26安置。温度传感器212被配置为产生指示电池模块26的温度的信号，该信号由微处理器220接收。

微处理器212被配置为控制冷却系统22的运行。如图所示，微处理器212被电耦接到蒸发器风扇132、134、冷凝器风扇192、压缩机194和温度传感器210、212。在运行期间，微处理器212分别从温度传感器210、212接收指示电池模块24、26的温度的信号。如将在下面更加详细地解释地，基于从温度传感器210、212接收的信号，微处理器212产生用于控制蒸发器风扇132、134、冷凝器风扇192和压缩机194的运行的控制信号。

参考图12-19，现在将解释一种用于冷却电池系统20的方法的流程图。

在步骤260，微处理器220初始化以下标志：标志1等于“假”；标志2等于“假”；标志3等于“假”；并且标志4等于“假”。在步骤260之后，该方法前进到步骤262。

在步骤262，温度传感器210产生第一信号，第一信号指示安置在外壳130的封闭部分180中的电池模块24的温度，第一信号由微处理器220接收。在步骤262之后，该方法前进到步骤264。

在步骤264，温度传感器212产生第二信号，第二信号指示安置在外壳130的封闭部分180中的电池模块26的温度，第二信号由微处理器220接收。在步骤264之后，该方法前进到步骤266。

在步骤266，微处理器220就来自温度传感器210的第一信号是否指示电池模块24的温度水平大于阀值温度水平做出确定。如果步骤266的值等于“是”，则该方法前进到步骤268。否则，该方法前进到步骤286。

在步骤268，微处理器220设置标志1等于“真”。在步骤268之后，该方法前进到步骤270。

在步骤270，微处理器220产生信号以打开压缩机194从而通过分别在外壳130的封闭部分180中邻近于电池模块24、26安置的蒸发器132、134并且通过安置在外壳130的封闭部分182中的冷凝器190再循环冷却剂。在步骤270之后，该方法前进到步骤280。

在步骤280，微处理器220产生信号以打开蒸发器风扇132从而再循环在封闭部分180内的第一闭合流动回路240(图4所示)中的空气。第一闭合流动回路240包括通过蒸发器风扇132并且经过蒸发器136并且然后通过电池模块24中的空气流动通道并且然后通过蒸发器风扇132返回的流动路径。在步骤280之后，该方法进至步骤282。

在步骤282，蒸发器136将来自第一闭合流动回路240中的空气的热能提取到流过蒸发器136的冷却剂以降低封闭部分180中的电池模块24的温度。在步骤282之后，该方法前进到步骤284。

在步骤284，微处理器220产生信号以打开冷凝器风扇192从而驱使空气经过封闭部分182中的冷凝器190，这进一步促使冷凝器190耗散来自从蒸发器136流动的冷却剂的热能。在步骤284之后，该方法前进到步骤304。

再看步骤266，当步骤266的值等于“否”时，该方法前进到步骤286。在步骤286，微处理器220设置标志1等于“假”。在步骤286之后，该方法前进到步骤288。

在步骤288，微处理器220就标志4是否等于“假”做出确定。如果步骤288的值等于“是”，则该方法前进到步骤290。否则，该方法前进到步骤292。

在步骤290，微处理器220从蒸发器风扇132移除信号以关闭蒸发器风扇132。在步骤290之后，该方法前进到步骤292。

在步骤292，微处理器220就是否标志2等于“假”、标志3等于“假”并且标志4等于“假”做出确定。如果步骤292的值等于“是”，则该方法前进到步骤300。否则，该方法前进到步骤304。

在步骤300，微处理器220从压缩机194移除信号以关闭压缩机194。在步骤300之后，该方法前进到步骤302。

在步骤302，微处理器220从冷凝器风扇192移除信号以关闭冷凝器风扇192。在步骤302之后该方法前进到步骤304。

在步骤304，微处理器220就来自温度传感器212的第二信号是否指示电池模块26的温度水平大于阀值温度水平做出确定。如果步骤304的值等于“是”，则该方法前进到步骤306。否则，该方法前进到步骤316。

在步骤306，微处理器220设置标志2等于“真”。在步骤306之后，该方法前进到步骤308。

在步骤308，微处理器220产生信号以打开压缩机194从而通过蒸发器136、蒸发器138和冷凝器190再循环冷却剂。在步骤308之后，该方法前进到步骤310。

在步骤310，微处理器220产生信号以打开蒸发器风扇134从而再循环在封闭部分180内的第二闭合流动回路242(图4所示)中的空气。第二闭合流动回路242包括通过蒸发器风扇134并且经过蒸发器138并且然后通过电池模块26中的空气流动通道并且然后通过蒸发器风扇134返回的流动路径。在步骤310之后，该方法进至步骤312。

在步骤312，蒸发器138将来自第二闭合流动回路242中的空气的热能提取到流过蒸发器138的冷却剂以降低封闭部分180中的电池模块26的温度。在步骤312之后，该方法前进到步骤314。

在步骤314，微处理器220产生信号以打开冷凝器风扇192从而驱使空气经过封闭部分182中的冷凝器190，这进一步促使冷凝器190耗散来自从蒸发器138流动的冷却剂的热能。在步骤314之后，该方法前进到步骤330。

再看步骤304，如果步骤304的值等于“否”，则该方法前进到步骤316。在步骤316，微处理器220设置标志2等于“假”。在步骤316之后，该方法前进到步骤318。

在步骤318，微处理器220就标志3是否等于“假”做出确定。如果步骤318的值等于“是”，则该方法前进到步骤320。否则，该方法前进到步骤322。

在步骤320，微处理器220从蒸发器风扇134移除信号以关闭蒸发器风扇134。在步骤320之后，该方法前进到步骤322。

在步骤322，微处理器220就是否标志1等于“假”、标志3等于“假”并且标志4等于“假”做出确定。如果步骤322的值等于“是”，则该方法前进到步骤324。否则，该方法前进到步骤330。

在步骤324，微处理器220从压缩机194移除信号以关闭压缩机194。在步骤324之后，该方法前进到步骤326。

在步骤326，微处理器220从冷凝器风扇192移除信号以关闭冷凝器风扇192。在步骤326之后，该方法前进到步骤330。

在步骤330，微处理器220利用以下等式计算第一温差值：第一温差值＝第二信号-第一信号。在步骤330之后，该方法前进到步骤332。

在步骤332，微处理器220就第一温差值是否大于阀值温差值做出确定。如果步骤332的值等于“是”，则该方法前进到步骤334。否则，该方法前进到步骤340。

在步骤334，微处理器220设置标志3等于“真”。在步骤334之后，该方法前进到步骤335。

在步骤335，微处理器220产生信号以打开压缩机194从而通过蒸发器136、蒸发器138和冷凝器190再循环冷却剂。在步骤335之后，该方法前进到步骤336。

在步骤336，微处理器220产生信号以打开蒸发器风扇134从而再循环在封闭部分180内的第二闭合流动回路242中的空气。在步骤336之后，该方法前进到步骤337。

在步骤337，蒸发器138将来自第二闭合流动回路242中的空气的热能提取到流过蒸发器138的冷却剂以降低封闭部分180中的电池模块26的温度。在步骤337之后，该方法前进到步骤338。

在步骤338，微处理器220产生信号以打开冷凝器风扇192从而驱使空气经过外壳130的封闭部分182中的冷凝器190，这进一步促使冷凝器190耗散来自从蒸发器138流动的冷却剂的热能。在步骤338之后，该方法前进到步骤360。

再看步骤332，当步骤332的值等于“否”时，该方法前进到步骤340。在步骤340，微处理器220设置标志3等于“假”。在步骤340之后，该方法前进到步骤342。

在步骤342，微处理器220就标志2是否等于“假”做出确定。如果步骤342的值等于“是”，则该方法前进到步骤344。否则，该方法前进到步骤346。

在步骤344，微处理器220从蒸发器风扇134移除信号以关闭蒸发器风扇134。在步骤344之后，该方法前进到步骤346。

在步骤346，微处理器就是否标志1等于“假”、标志2等于“假”并且标志4等于“假”做出确定。如果步骤346的值等于“是”，则该方法前进到步骤348。否则，该方法前进到步骤360。

在步骤348，微处理器220从压缩机194移除信号以关闭压缩机194。在步骤348之后，该方法前进到步骤350。

在步骤350，微处理器220从冷凝器风扇192移除信号以关闭冷凝器风扇192。在步骤350之后，该方法前进到步骤360。

在步骤360，微处理器220利用以下等式计算第二温差值：第二温差值＝第一信号-第二信号。在步骤360之后，该方法前进到步骤362。

在步骤362，微处理器就第二温差值是否大于阀值温差值做出确定。如果步骤362的值等于“是”，则该方法前进到步骤364。否则，该方法前进到步骤380。

在步骤364，微处理器220设置标志4等于“真”。在步骤364之后，该方法前进到步骤366。

在步骤366，微处理器220产生信号以打开压缩机194从而通过蒸发器136、蒸发器138和冷凝器190再循环冷却剂。在步骤366之后，该方法前进到步骤368。

在步骤368，微处理器220产生信号以打开蒸发器风扇132从而再循环在封闭部分180内的第一闭合流动回路240中的空气。在步骤368之后，该方法前进到步骤370。

在步骤370，蒸发器136将来自第一闭合流动回路240中的空气的热能提取到流过蒸发器136的冷却剂以降低封闭部分180中的电池模块24的温度。在步骤370之后，该方法前进到步骤372。

在步骤372，微处理器220产生信号以打开冷凝器风扇192从而驱使空气经过外壳130的封闭部分182中的冷凝器190，这进一步促使冷凝器190耗散来自从蒸发器136流动的冷却剂的热能。在步骤372之后，该方法返回步骤262。

再看步骤362，如果步骤362的值等于“否”，则该方法前进到步骤380。在步骤380，微处理器220设置标志4等于“假”。在步骤380之后，该方法前进到步骤382。

在步骤382，微处理器220就标志1是否等于“假”做出确定。在步骤382之后，该方法前进到步骤384。

在步骤384，微处理器220从蒸发器风扇132移除信号以关闭蒸发器风扇132。在步骤384之后，该方法前进到步骤386。

在步骤386，微处理器220就是否标志1等于“假”并且标志2等于“假”并且标志3等于“假”做出确定。如果步骤386的值等于“是”，则该方法前进到步骤388。否则，该方法返回步骤262。

在步骤388，微处理器220从压缩机194移除信号以关闭压缩机194。在步骤388之后，该方法前进到步骤390。

在步骤390，微处理器220从冷凝器风扇192移除信号以关闭冷凝器风扇192。在步骤390之后，该方法返回步骤262。

参考图20，示出了根据另一示例性实施例的用于输出电力的发电系统418。发电系统418包括电池系统420和冷却系统422。电池系统420具有与电池系统20基本类似的配置。冷却系统422具有冷却盘管424和冷凝器490，并且进一步包括上述冷却系统22中除了冷凝器风扇192和冷凝器190之外的其它部件。冷却盘管424被用来冷却冷却剂并且替代在系统10中使用的冷凝器风扇192。冷凝器490替代在冷却系统22中使用的冷凝器190。在运行中，冷却盘管424从外部液体源接收液体，该液体冷却流过的冷却剂。应该指出，除了使用冷却盘管424而不是冷凝器风扇来冷却冷却剂之外，冷却系统422的操作类似于上述冷却系统22的操作。

虽然已经参考示例性实施例描述了本发明，但是本领域技术人员将理解，在不偏离本发明范围的情况下，可以做出各种改变并且可以用等价形式来替代元件。另外，在不偏离其本质范围的情况下，可以做出很多修改以使得具体情况或者材料适合于本发明的教导。因此，本发明不限于为了实施本发明而公开的具体实施例，而是本发明将包括所有落入权利要求的范围内的实施例。而且，术语第一、第二等的使用是用于相互区别元件。此外，术语一个(a、an)等的使用并不表示数量限制，而是实际上表示存在至少一个所引用的项。
