专利摘要

本实用新型公开了一种能够自动除油的燃气灶，包括带电阻丝加热的钢化玻璃面板，所述面板同时具有横向倾斜度和纵向倾斜度，在所述面板的四周设有一圈挡油条，所述挡油条的高度大于所述面板最高点的高度，在所述面板的最低点处设有集油孔，所述集油孔底部安装有泻油盖。当燃气油烟凝固在燃气灶面板上时，通过带电阻丝加热的钢化玻璃面板的加热功能对油污进行加热，从而加大油污在面板上流动性，油污顺着面板倾斜方向慢慢流入面板的最低点处的集油孔，最后通过观察集油孔中油污渍多少确定是否打开泻油盖清理油污，整个过程采用挡油条帮助油污收集，防止流入不方便清理的燃气使用部位；本装置结构简单，安装方便，能方便快捷的实现面板油污的清理。

权利要求

1.一种能够自动除油的燃气灶，其特征在于，包括带电阻丝加热的钢化玻璃面板(4)，所述面板(4)同时具有横向倾斜度和纵向倾斜度，在所述面板(4)的四周设有一圈挡油条(2)，所述挡油条(2)的高度大于所述面板(4)最高点的高度，在所述面板(4)的最低点处设有集油孔(1)，所述集油孔(1)底部安装有泻油盖(5)。

2.根据权利要求1所述的一种能够自动除油的燃气灶，其特征在于，所述面板(4)在集油孔(1)附近还设有集油槽(3)，所述集油槽(3)和所述集油孔(1)相连通。

3.根据权利要求2所述的一种能够自动除油的燃气灶，其特征在于，所述集油槽(3)具有倾斜度，在所述集油孔(1)处为最低点。

4.根据权利要求2所述的一种能够自动除油的燃气灶，其特征在于，所述集油孔(1)和集油槽(3)均为不锈钢结构。

5.根据权利要求2所述的一种能够自动除油的燃气灶，其特征在于，所述集油孔(1)、集油槽(3)和面板(4)为一体成型结构。

6.根据权利要求1所述的一种能够自动除油的燃气灶，其特征在于，所述挡油条(2)通过结构胶固定于所述面板(4)上。

7.根据权利要求1所述的一种能够自动除油的燃气灶，其特征在于，所述挡油条(2)通过卡槽连接在所述面板(4)上。

8.根据权利要求1-7任一所述的一种能够自动除油的燃气灶，其特征在于，所述面板(4)的横向倾斜度和纵向倾斜度均为1％-3％。

说明书

技术领域

本实用新型涉及炉灶领域，特别是一种能够自动除油的燃气灶。

背景技术

我国现有的燃气灶一般配合抽油烟机使用，但在使用过程中仍存在面板油污问题，需要使用者经常擦拭清理。特别是存在以下两个问题：一、使用时间较长后，面板油层局部残留难以去除干净或无法去除，影响观感；二、燃气灶面板边缘集油，使面板四周与灶台连接处的有机密封材料变黄变黑、老化脱落，影响使用。

实用新型内容

本实用新型的发明目的在于：针对现有技术存在的问题，提供一种能够自动除油的燃气灶，该燃气灶设有倾斜面板，同时配合有挡油条、集油孔，方便面板油污的清理，可有效改善面板外观。

为了实现上述目的，本实用新型采用的技术方案为：

一种能够自动除油的燃气灶，包括带电阻丝加热的钢化玻璃面板，所述面板同时具有横向倾斜度和纵向倾斜度，在所述面板的四周设有一圈挡油条，所述挡油条的高度大于所述面板最高点的高度，在所述面板的最低点处设有集油孔，所述集油孔底部安装有泻油盖。

当燃气油烟凝固在燃气灶面板上时，通过带电阻丝加热的钢化玻璃面板的加热功能对油污进行加热，从而加大油污在面板上流动性，油污顺着面板倾斜方向慢慢流入面板的最低点处的集油孔，最后通过观察集油孔中油污渍多少确定是否打开泻油盖清理油污。整个过程采用挡油条帮助油污收集，防止流入不方便清理的燃气使用部位。

本装置基于燃气灶面板本身进行改造设计，增加了带电阻丝加热功能钢化玻璃面板，加热温度不高但可以有效提高油污流动性，防止油污在面板上冷却凝固。带倾斜度的面板通过加厚一端底座或其他方式即可实现，工艺简单，实现方式多；集油孔通过不锈钢底座模具加工设计即可实现；挡油条则可在面板做好之后采用结构胶粘结或采用卡槽式连接。

本装置结构简单，成本低，安装方便，能方便快捷的实现燃气灶面板油污的清理，可有效改善燃气灶面板外观，解决众多家庭燃气灶油污清理困难的难题。

作为本实用新型的优选方案，所述面板在集油孔附近还设有集油槽，所述集油槽和所述集油孔相连通。通过在集油孔附近设置1-2条集油槽，油污顺着面板倾斜方向自动滑入集油槽中，顺着集油槽流入集油孔中，加快了油污的收集进度，防止油污乱流。

作为本实用新型的优选方案，所述集油槽具有倾斜度，在所述集油孔处为最低点，油污顺着集油槽倾斜方向流入集油孔中，加快了油污的收集进度，防止油污乱流。

作为本实用新型的优选方案，所述集油孔和集油槽均为不锈钢结构，制造方便，且可防止生锈。

作为本实用新型的优选方案，所述集油孔、集油槽和面板为一体成型结构。

作为本实用新型的优选方案，所述挡油条通过结构胶固定于所述面板上。

作为本实用新型的优选方案，所述挡油条通过卡槽连接在所述面板上。

作为本实用新型的优选方案，所述面板的横向倾斜度和纵向倾斜度均为1％-3％。

综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

本装置结构简单，成本低，安装方便，能方便快捷的实现燃气灶面板油污的清理，可有效改善燃气灶面板外观，解决众多家庭燃气灶油污清理困难的难题。

附图说明

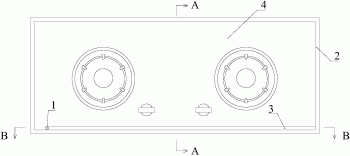

图1是本实用新型所述的一种能够自动除油的燃气灶的结构示意图。

图2为图1中A-A剖面旋转90°后的视图。

图3为图1中B-B剖面的剖视图。

图中标记：1-集油孔，2-挡油条，3-集油槽，4-面板，5-泻油盖。

具体实施方式

下面结合附图，对本实用新型作详细的说明。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

如图1-3所示，一种能够自动除油的燃气灶，包括带电阻丝加热的钢化玻璃面板4，所述面板4同时具有横向倾斜度和纵向倾斜度，所述面板4的横向倾斜度和纵向倾斜度均为1％-3％。

在所述面板4的四周设有一圈挡油条2，所述挡油条2的高度大于所述面板4最高点的高度，所述挡油条2通过结构胶固定于所述面板4上或通过卡槽连接在所述面板4上。

在所述面板4的最低点处设有集油孔1，所述集油孔1底部安装有泻油盖5，所述面板4在集油孔1附近还设有集油槽3，所述集油槽3和所述集油孔1相连通，所述集油槽3具有倾斜度，在所述集油孔1处为最低点。所述集油孔1和集油槽3均为不锈钢结构，所述集油孔1、集油槽2和面板4为一体成型结构。

当燃气油烟凝固在燃气灶面板上时，通过带电阻丝加热的钢化玻璃面板4的加热功能对油污进行加热，从而加大油污在面板4上流动性，油污顺着面板4倾斜方向自动滑入集油槽3中，顺着集油槽3的倾斜度流入集油孔4中，最后通过观察集油孔4中油污渍多少确定是否打开泻油盖5清理油污。整个过程采用挡油条2帮助油污收集，防止流入不方便清理的燃气使用部位。

本装置结构简单，成本低，安装方便，能方便快捷的实现燃气灶面板油污的清理，可有效改善燃气灶面板外观，解决众多家庭燃气灶油污清理困难的难题。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
