专利摘要

本发明涉及多彩灯具技术领域，特别涉及一种动态多彩灯具，该灯具包括光源、光栅和弯曲形变装置，所述光源的出射光线入射至所述光栅，所述光栅附着于所述弯曲形变装置，所述弯曲形变装置受控形变以使所述光栅弯曲形变，通过使光栅弯曲形变，一方面可以改变光栅的光栅常数，另一方面也可以改变光源入射至光栅上时的入射角，从而使光栅的分光效果发生改变，出射光线取得动态交错变换的效果。

权利要求

1.一种动态多彩灯具，包括光源和光栅，所述光源的出射光线入射至所述光栅，其特征在于，所述动态多彩灯具还包括弯曲形变装置，所述光栅附着于所述弯曲形变装置，所述弯曲形变装置根据控制信号发生形变以使所述光栅弯曲形变。

2.如权利要求1所述的一种动态多彩灯具，其特征在于：所述弯曲形变装置包括柔性基材和形变基体，所述光栅附着于所述柔性基材，所述柔性基材固定于所述形变基体，所述形变基体根据控制信号发生形变以使所述柔性基材弯曲形变。

3.如权利要求2所述的一种动态多彩灯具，其特征在于：所述形变基体包括与柔性基材抵接的压电晶体变换器，所述压电晶体变换器根据控制信号伸长/收缩。

4.如权利要求3所述的一种动态多彩灯具，其特征在于：所述压电晶体变换器包括第一压电晶体，所述压电基体抵接于所述柔性基材的一面，所述第一压电晶体根据控制信号伸长/收缩。

5.如权利要求3所述的一种动态多彩灯具，其特征在于：所述第一压电晶体变换器包括第二压电晶体和第三压电晶体，所述第二压电晶体抵接于柔性基材的第一平面，所述第三压电晶体抵接于所述柔性基材上与第一平面相对设置的第二平面，所述第二压电晶体中的电流和第三压电晶体中的电流方向相反。

6.如权利要求2所述的一种动态多彩灯具，其特征在于：所述形变基体包括记忆金属片和调节所述记忆金属片温度的温度调节装置。

7.如权利要求1所述的一种动态多彩灯具，其特征在于：所述光栅为反射光栅。

8.如权利要求1所述的一种动态多彩灯具，其特征在于：所述光栅为二维光栅。

说明书

技术领域

本申请涉及多彩灯具技术领域，特别涉及一种动态多彩灯具。

背景技术

随着科技进步，灯具尤其是彩色灯具在越来越多的领域得到应用，例如大型娱乐场所、酒店、舞台等均可以看到，但是目前这些灯具产生的颜色比较单一、静止、无变化，表现力差，吸引力不强，而随着人们生活水平的提高，对这些灯具的要求也越来越高。

因此，随着近几年光栅技术的日益成熟，基于光栅的各种灯具随之出现，其结构主要是将光源产生的光投射到光栅上，通过光栅的分光作用，产生绚丽多彩的效果，这比起上述彩灯是一个很大的进步。

但是这类基于光栅的灯具，所采用的光栅均为形态固定的结构，虽然可以产生各种不同的颜色，但是动态感不佳，用户体验性不强；对此，为了实现灯光的动态效果，目前业内有部分此类灯具采用可以通过移动光栅来达到动态的效果，但是在这种灯具中，光栅的移动结构较复杂，且动态效果单一，难以产生多变的动态效果，使其仅仅适用于一般的场合，难以胜任大型舞台等需要特效灯具的场合。

因此，为解决现有技术中的不足之处，提供一种动态效果多样同时结构简单的动态多彩灯具显得尤为重要。

发明内容

本申请的目的在于避免上述现有技术中的不足之处而提供一种动态效果多样性，同时结构简单的动态多彩灯具。

本申请的目的通过以下技术方案实现：

提供了一种动态多彩灯具，包括光源和光栅，所述光源的出射光线入射至所述光栅，其特征在于，所述动态多彩灯具还包括弯曲形变装置，所述光栅附着于所述弯曲形变装置，所述弯曲形变装置根据控制信号发生形变以使所述光栅弯曲形变。

其中，所述弯曲形变装置包括柔性基材和形变基体，所述光栅附着于所述柔性基材，所述柔性基材固定于所述形变基体，所述形变基体根据控制信号发生形变以使所述柔性基材弯曲形变。

优选的，所述形变基体包括与柔性基材抵接的压电晶体变换器，所述压电晶体变换器根据控制信号伸长/收缩。

进一步优选的，所述压电晶体变换器包括第一压电晶体，所述压电基体抵接于所述柔性基材的一面，所述第一压电晶体根据控制信号伸长/收缩。

另一优选的，所述第一压电晶体变换器包括第二压电晶体和第三压电晶体，所述第二压电晶体抵接于柔性基材的第一平面，所述第三压电晶体抵接于所述柔性基材上与第一平面相对设置的第二平面，所述第二压电晶体中的电流和第三压电晶体中的电流方向相反。

另一优选的：所述形变基体包括记忆金属片和调节所述记忆金属片温度的温度调节装置。

其中，所述光栅为反射光栅。

其中，所述光栅为二维光栅。

本申请的有益效果：本申请提供了一种动态多彩灯具，包括光源、光栅和弯曲形变装置，所述光源的出射光线入射至所述光栅，所述光栅附着于所述弯曲形变装置，所述弯曲形变装置受控形变以使所述光栅弯曲形变，通过使光栅弯曲形变，一方面可以改变光栅的光栅常数，另一方面也可以改变光源入射至光栅上时的入射角，从而使光栅的分光效果发生改变，出射光线取得动态交错变换的效果，此时只要控制光栅发生周期性的弯曲形变，既可以获得持续的，变幻多样的动态效果，与移动光栅的技术相比弯曲光栅需要变化的幅度比较小，不需要预留过多的移动空间，结构上也更加易于实施。而且，由于光栅弯曲后光源入射至光栅上时的入射角等重要参数发生改变，所以与移动光栅相比弯曲光栅可以获得更加多样的变化效果。此外，通过调节光栅的弯曲幅度、弯曲角度等量也可以实现对出射光线的动态效果的调节，使该动态多彩灯具更具实用性。

附图说明

利用附图对本申请作进一步说明，但附图中的实施例不构成对本申请的任何限制，对于本领域的普通技术人员，在不付出创造性劳动的前提下，还可以根据以下附图获得其它的附图。

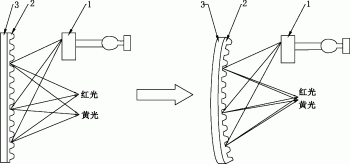

图1为本申请一种动态多彩灯具的原理示意图。

图2为本申请一种动态多彩灯具的实施例1的弯曲形变装置的示意图

图3为本申请一种动态多彩灯具的实施例2的弯曲形变装置的示意图

在图1至图3中包括有：

1——光源、2——光栅、3——弯曲形变装置、31——柔性基材、32——第一压电晶体、33——第二压电晶体、34——第三压电晶体。

具体实施方式

结合以下实施例对本申请作进一步描述。

实施例1

本申请一种动态多彩灯具的具体实施方式之一，如图1所示，包括：光源1、光栅2和弯曲形变装置3，所述光源1的出射光线入射至所述光栅2，如图2所示，所述弯曲形变装置3包括柔性基材31和第一压电晶体32，所述第一压电晶体32抵接于柔性基材31的一个表面上，柔性基材31上与第一压电晶体32设置面对立的一面上蚀刻有光栅2，当然，光栅2也可以是独立的光栅2，该光栅2可以设置在柔性基材31上与第一压电晶体32设置面对立的一面上，也可以设置在柔性基材31的内部（此种情况要求柔性基材31必须为透明），对此本领域技术人员可根据实际需要灵活调整，在此不再赘述。

第一压电晶体32被通以电流，根据第一压电晶体32的特性，第一压电晶体32会实现伸缩变形，从而带动柔性基材31与之抵接的一面伸缩变形，即使柔性基材31与第一压电晶体32抵接的一面的长度发生变化，又由于柔性基材31上的与形变基材设置面对立的一面的长度没有变化，因此柔性基材31会整体产生弯曲形变，进而带动光栅2弯曲形变。进一步的，令第一压电晶体32通过周期性电流信号，如正弦波信号、方波信号、锯齿波信号或者PWM信号等，即可令第一压电晶体32产生周期性的伸缩形变，尽可另柔性基材31周期性的弯曲形变。

柔性基材31周期性的弯曲变化即可带动光栅2周期性的弯曲变化，光栅2的弯曲变化一方面可以改变光栅2的光栅2常数，另一方面也可以改变光源1入射至光栅2上时的入射角，从而使光栅2的分光效果发生改变，出射光线取得动态交错变换的效果，此时只要维持光栅2发生周期性的弯曲形变，既可以获得持续的，变幻多样的动态效果，与移动光栅2的技术相比弯曲光栅2需要变化的幅度比较小，不需要预留过多的移动空间，结构上也更加易于实施。而且，由于光栅2弯曲后光源1入射至光栅2上时的入射角等重要参数发生改变，所以与移动光栅2相比弯曲光栅2可以获得更加多样的变化效果。此外，通过调节光栅2的弯曲幅度、弯曲角度等量也可以实现对出射光线的动态效果的调节，使该动态多彩灯具更具实用性。

在本实施例中，光栅2采用反射光栅2，即光栅2将入射至光栅2中的光线发射出去，因此对柔性基材31的透光度无特殊要求。当然根据需要也可以采用透射光栅2，但此种情况下即必须保证柔性基材31为透明材料，而且必须确保其透光度以保证灯具整体的发光效果。

同时，该光栅2也是一个二维光栅2，从而使光栅2的分光效果更加多彩多样。

实施例2

本申请一种动态多彩灯具的具体实施方式之二，本实施例的主要技术方案与实施例1相同，在本实施例中未解释的特征，采用实施例1中的解释，在此不再进行赘述。如图3所示，本实施例与实施例1的区别在于，所述弯曲形变装置3包括柔性基材31、第二压电晶体33和第三压电晶体34，所述第二压电晶体33抵接于柔性基材31的第一平面，所述第三压电晶体34抵接于所述柔性基材31上与第一平面对立的第二平面，所述第二压电晶体33中的电流和第三压电晶体34中的电流方向相反。由于第二压电晶体33中的电流和第三压电晶体34中的电流方向相反，所以当第二压电晶体33拉伸时，第三压电晶体34收缩，即带动柔性基材31的第一平面拉伸，第二平面收缩，反之亦然，从而使柔性基材31弯曲形变，继而使光栅2弯曲形变。与实施例1的技术方案相比，本实施方式的技术方案中柔性基材31的弯曲形变可控性更强，当然成本也会更高，在此思路基础上，本领域技术人员可以容易地利用第一压电晶体32实施其他方案以使柔性基材31变形，在此不再赘述。

实施例3

本申请一种动态多彩灯具的具体实施方式之三，本实施例的主要技术方案与实施例1相同，在本实施例中未解释的特征，采用实施例1中的解释，在此不再进行赘述。本实施例与实施例1的区别在于，所述弯曲形变装置3包括柔性基材31和记忆金属片，所述记忆金属片抵接于柔性基材31的一个表面上，其工作原理也基本与实施例1相同，区别在于记忆金属片根据温度变化而拉伸/收缩以带动柔性基材31弯曲形变，对此可以给记忆金属片设置一个温度调节装置（如一个加热片）也可以任由记忆金属片跟随环境温度而形变。类比于实施例2，同样的也容易想到利用两片记忆金属片来实现柔性基材31的弯曲形变，故在此不再赘述。

需要说明的时，除了实施例1、2的压电晶体和实施例3的记忆金属，本申请还可以采用其他形变材料作为形变基材，对此本领域技术人员可依据需要进行选择。

最后应当说明的是，以上实施例仅用以说明本申请的技术方案，而非对本申请保护范围的限制，尽管参照较佳实施例对本申请作了详细地说明，本领域的普通技术人员应当理解，可以对本申请的技术方案进行修改或者等同替换，而不脱离本申请技术方案的实质和范围。
