专利摘要
本实用新型公开了可旋转摆动管发电的风力发电装置。包括有塔柱,塔柱外经轴承连接有套筒,套筒上端的两侧设有迎风导向板,迎风导向板下方的套筒的两侧设有电磁板,电磁板上设有条形槽,条形槽内的两侧分别设有条形磁铁;所述迎风导向板的下方活动连接有摆动管,摆动管内设有线圈,线圈经导线连接电机,摆动管的下端垂直穿过条形槽内两侧的条形磁铁之间的间隙。本实用新型具有风机尺寸小,造价较低,低风速下仍能运行,发电稳定性好,风力资源利用率高的特点。
权利要求
1.一种可旋转摆动管发电的风力发电装置,其特征在于:包括有塔柱(1),塔柱(1)外经轴承(6)连接有套筒(2),套筒(2)上端的两侧设有迎风导向板(4),迎风导向板(4)下方的套筒(2)的两侧设有电磁板(5),电磁板(5)上设有条形槽,条形槽内的两侧分别设有条形磁铁(14);所述迎风导向板(4)的下方活动连接有摆动管(8),摆动管(8)内设有线圈(10),线圈(10)经导线连接电机(3),摆动管(8)的下端垂直穿过条形槽内两侧的条形磁铁(14)之间的间隙。
2.根据权利要求1所述的可旋转摆动管发电的风力发电装置,其特征在于:所述套筒(2)两侧的迎风导向板(4)与水平面呈30-80°,且两个迎风导向板(4)交错设置。
3.根据权利要求1所述的可旋转摆动管发电的风力发电装置,其特征在于:所述迎风导向板(4)的下方活动连接有摆动管(8),是在迎风导向板(4)的下方设置摆动套筒(7),摆动套筒(7)的两端分别设有摆动轴承(13),摆动管(8)连接在摆动套筒(7)的中部。
4.根据权利要求1所述的可旋转摆动管发电的风力发电装置,其特征在于:所述摆动管(8)的底端连接有实心球(9)。
5.根据权利要求1所述的可旋转摆动管发电的风力发电装置,其特征在于:所述塔柱(1)与套筒(2)之间设有集电导流环(12),集电导流环(12)一端经导线与所述电机(3)连接,另一端经线圈接触环(11)与所述线圈(10)连接。
说明书
技术领域
本实用新型涉及一种风力发电装置,特别是一种可旋转摆动管发电的风力发电装置。
背景技术
随着国民经济的迅速发展,能源需求总量不断增加,能源对外依存度也逐渐攀升,能源安全问题已经引起社会的广泛关注。现在人类的发展主要依赖包括煤、石油、天然气等不可再生的传统能源。这些资源非常有限且分布不均,并引发了严重的环境问题。正确处理好能源开发利用和环境保护问题是目前亟待解决的问题。
风力发电凭借其绿色环保、资源丰富、容易开发、性价比逐渐提高等优势得到了世界各国的广泛重视,是目前世界上发展最快的可再生资源。据国家气象局估算,全国风能密度为100W/m2,风能资源总储量约1.6×105MW,特别是东南沿海及附近岛屿、内蒙古和甘肃走廊、东北、西北、华北和青藏高原等部分地区,每年风速在3m/s以上的时间近4000h,一些地区年平均风速可达7m/s以上,具有很大的开发利用价值。
现有的风力发电装置主要利用风力带动风车叶片旋转,再透过增速机将旋转速度提升来进行发电。这种发电装置的风力机组输出功率的大小受到风速、叶片长度、叶片受风面积等因素的影响。为了更好的收集风能,风车叶片往往尺寸较大,造价较高,且在低风速下几乎难以运转,严重影响了风力发电的连续稳定性,造成我国大量风力资源难以被充分利用进行发电。
发明内容
本实用新型的目的在于,一种可旋转摆动管发电的风力发电装置。本实用新型具有风机尺寸小,造价较低,低风速下仍能运行,发电稳定性好,风力资源利用率高的特点。
本实用新型的技术方案: 一种可旋转摆动管发电的风力发电装置,包括有塔柱,塔柱外经轴承连接有套筒,套筒上端的两侧设有迎风导向板,迎风导向板下方的套筒的两侧设有电磁板,电磁板上设有条形槽,条形槽内的两侧分别设有条形磁铁;所述迎风导向板的下方活动连接有摆动管,摆动管内设有线圈,线圈经导线连接电机,摆动管的下端垂直穿过条形槽内两侧的条形磁铁之间的间隙。
前述的可旋转摆动管发电的风力发电装置,所述套筒两侧的迎风导向板与水平面呈30-80°,且两个迎风导向板交错设置。
前述的可旋转摆动管发电的风力发电装置,所述迎风导向板的下方活动连接有摆动管,是在迎风导向板的下方设置摆动套筒,摆动套筒的两端分别设有摆动轴承,摆动管连接在摆动套筒的中部。
前述的可旋转摆动管发电的风力发电装置,所述摆动管的底端连接有实心球。
前述的可旋转摆动管发电的风力发电装置,所述塔柱与套筒之间设有集电导流环,集电导流环一端经导线与所述电机连接,另一端经线圈接触环与所述线圈连接。
本实用新型的有益效果:
1、本实用新型通过在迎风导向板的下方连接摆动管,风力导向板在风力作用下带动摆动管摆动,摆动管内的线圈切割周围的磁感线产生电流完成发电,由于这种方式只需要很小的力带动迎风导向板摆动即可,因此,不受风速、叶片长度和受风面积的影响。
2、本实用新型由于不需要设置较大的叶片,因此,大大缩小了风机的尺寸,降低了风机的造价。
3、本实用新型由于不受风力大小的影响,在极小风力的作用下也能使摆动管摆动,完成磁感线切割,因此,在低风速下仍能运行,大大的提高了发电的稳定性,提高了风力资源的利用率。
附图说明

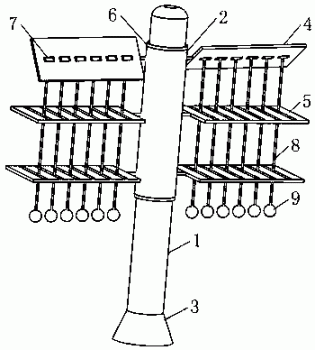

附图1为本实用新型的结构示意图;
附图2为线圈与塔柱的连接结构示意图;
附图3为摆动套筒的结构示意图;
附图4为电磁板的结构示意图;
附图5为迎风导向板的机构示意图;
附图6为实心球的结构示意图。
附图标记说明:1-塔柱,2-套筒,3-电机,4-迎风导向板,5-电磁板,6-轴承,7-摆动套筒,8-摆动管,9-实心球,10-线圈,11-线圈接触环,12-集电导流环,13-摆动轴承,14-条形磁铁。
具体实施方式
下面结合实施例对本实用新型作进一步的说明,但并不作为对本实用新型限制的依据。
本实用新型的实施例
一种可旋转摆动管发电的风力发电装置,如附图1-6所示,包括有塔柱1,塔柱1外经轴承6连接有套筒2,套筒2上端的两侧设有迎风导向板4,迎风导向板4下方的套筒2的两侧设有电磁板5,电磁板5上设有条形槽,条形槽内的两侧分别设有条形磁铁14,两侧的条形磁铁14的极性相同,使条形磁铁14之间形成磁感线;所述迎风导向板4的下方活动连接有摆动管8,摆动管8可在条形磁铁14之间前后摆动,摆动管8内设有线圈10,用来切割磁感线,线圈10经导线连接电机3,摆动管8的下端垂直穿过条形槽内两侧的条形磁铁14之间的间隙。
所述套筒2两侧的迎风导向板4与水平面呈30-80°(最佳为60°),且两个迎风导向板4交错设置,使前后方向吹来的风均能带动迎风导向板转动。
所述迎风导向板4的下方活动连接有摆动管8,是在迎风导向板4的下方设置摆动套筒7,摆动套筒7的两端分别设有摆动轴承13,摆动轴承13的外侧经螺纹连接在迎风导向板4上的方槽内的两侧,摆动管8经螺纹连接在摆动套筒7的中部。
所述摆动管8的底端经螺纹连接有实心球9。
所述塔柱1与套筒2之间设有集电导流环12,集电导流环12一端经导线与所述电机3连接,另一端经线圈接触环11与所述线圈10连接。
工作原理:当风吹在迎风导向板4上时,迎风导向板4在风力的作用下经套筒2在塔柱1上旋转,旋转过程中,摆动管8前后摆动,摆动管8内的线圈10切割条形磁铁14产生的磁感线,从而产生电流,电流经集电导流环12传递给电机3,完成风力发电。
