专利摘要

本实用新型属于票据整理技术领域，尤其涉及一种财务会计用多功能票据整理装置，包括装置板体，装置板体的上表面一侧边缘的位置处设置有竖板，竖板靠近顶部的位置处贯穿有Z型摇杆，装置板体上表面位于Z型摇杆的下方设置有装订机，装置板体上表面位于后方边缘的位置处设置有背板，装置板体的上表面位于背板的前方设置有输送板，装置板体的下方四个拐角位置处均设置有支腿，支腿的底部设置有脚垫。本实用新型中，通过Z型摇杆、转动圆盘、第一连杆、第二连杆、第一夹板、滑槽和滑杆设置，能够通过转动Z型摇杆能够对票据进行装订，避免工作人员手动按压装订机，减轻了工作人员的工作量，提高了工作人员的工作效率。

权利要求

1.一种财务会计用多功能票据整理装置，包括装置板体(13)，其特征在于：所述装置板体(13)的上表面一侧边缘的位置处设置有竖板(4)，所述竖板(4)靠近顶部的位置处贯穿有Z型摇杆(1)，所述装置板体(13)上表面位于Z型摇杆(1)的下方设置有装订机(6)，所述装置板体(13)上表面位于后方边缘的位置处设置有背板(11)，所述装置板体(13)的上表面位于背板(11)的前方设置有输送板(12)，所述装置板体(13)的下方四个拐角位置处均设置有支腿(7)，所述支腿(7)的底部设置有脚垫(8)。

2.根据权利要求1所述的一种财务会计用多功能票据整理装置，其特征在于：所述Z型摇杆(1)位于竖板(4)内部的杆体上设置有定位板(3)，所述Z型摇杆(1)靠近背板(11)的一端套设有转动圆盘(14)，所述Z型摇杆(1)的另一端套设有手持套(2)，所述转动圆盘(14)远离竖板(4)的一侧设置有第一连杆(15)，所述第一连杆(15)的底部设置有第二连杆(16)，所述装置板体(13)与第二连杆(16)对应的位置处设置有固定板(5)，且第二连杆(16)贯穿于固定板(5)。

3.根据权利要求2所述的一种财务会计用多功能票据整理装置，其特征在于：所述第一连杆(15)的顶部通过固定柱与转动圆盘(14)靠近边缘的位置处转动连接在一起，所述第一连杆(15)的底端通过固定柱与第二连杆(16)转动连接在一起。

4.根据权利要求1所述的一种财务会计用多功能票据整理装置，其特征在于：所述装订机(6)的顶部设置有连接板(27)，所述连接板(27)的上方设置有第一夹板(24)，所述第一夹板(24)上开设有滑槽(26)，所述滑槽(26)的内部贯穿有滑杆(25)，且滑杆(25)贯穿于第二连杆(16)的底部。

5.根据权利要求1所述的一种财务会计用多功能票据整理装置，其特征在于：所述背板(11)的顶部开设有放置槽(9)，所述背板(11)正面位于放置槽(9)的下方开设有圆槽(10)，所述放置槽(9)侧壁的顶部开设有夹紧槽(23)。

6.根据权利要求5所述的一种财务会计用多功能票据整理装置，其特征在于：所述夹紧槽(23)侧壁顶端设置有第二夹板(18)，所述第二夹板(18)之间设置有夹紧杆(20)，且夹紧杆(20)为弯折型结构，所述夹紧杆(20)的角度为135度，所述夹紧杆(20)位于第二夹板(18)内部的杆体上贯穿有转动销(21)，所述夹紧杆(20)的顶部设置有圆球(17)，所述夹紧杆(20)的底部设置有夹紧板(19)，所述夹紧板(19)与夹紧槽(23)之间设置有弹簧(22)。

说明书

技术领域

本实用新型属于票据整理技术领域，尤其涉及一种财务会计用多功能票据整理装置。

背景技术

财务会计是指通过对企业已经完成的资金运动全面系统的核算与监督，以为外部与企业有经济利害关系的投资人、债权人和政府有关部门提供企业的财务状况与盈利能力等经济信息为主要目标而进行的经济管理活动，财务会计是现代企业的一项重要的基础性工作，通过一系列会计程序，提供决策有用的信息，并积极参与经营管理决策，提高企业经济效益，服务于市场经济的健康有序发展。

传统的票据整理都是将票据整理过之后，工作人员手动按压装订机对票据进行装订，装订的的速度比较慢，增加了工作人员的工作量，降低了工作人员的工作效率，同时，传统的票据整理装置装订之后常常都是直接放置在桌面上，票据极有可能掉落在地面上，导致票据的丢失，对公司造成很大的经济损失。

实用新型内容

本实用新型针对上述的问题，提供了一种财务会计用多功能票据整理装置。

为了达到上述目的，本实用新型采用的技术方案为，一种财务会计用多功能票据整理装置，包括装置板体，所述装置板体的上表面一侧边缘的位置处设置有竖板，所述竖板靠近顶部的位置处贯穿有Z型摇杆，所述装置板体上表面位于Z型摇杆的下方设置有装订机，所述装置板体上表面位于后方边缘的位置处设置有背板，所述装置板体的上表面位于背板的前方设置有输送板，所述装置板体的下方四个拐角位置处均设置有支腿，所述支腿的底部设置有脚垫。

作为优选，所述Z型摇杆位于竖板内部的杆体上设置有定位板，所述Z型摇杆靠近背板的一端套设有转动圆盘，所述Z型摇杆的另一端套设有手持套，所述转动圆盘远离竖板的一侧设置有第一连杆，所述第一连杆的底部设置有第二连杆，所述装置板体与第二连杆对应的位置处设置有固定板，且第二连杆贯穿于固定板。

作为优选，所述第一连杆的顶部通过固定柱与转动圆盘靠近边缘的位置处转动连接在一起，所述第一连杆的底端通过固定柱与第二连杆转动连接在一起。

作为优选，所述装订机的顶部设置有连接板，所述连接板的上方设置有第一夹板，所述第一夹板上开设有滑槽，所述滑槽的内部贯穿有滑杆，且滑杆贯穿于第二连杆的底部。

作为优选，所述背板的顶部开设有放置槽，所述背板正面位于放置槽的下方开设有圆槽，所述放置槽侧壁的顶部开设有夹紧槽。

作为优选，所述夹紧槽侧壁顶端设置有第二夹板，所述第二夹板之间设置有夹紧杆，且夹紧杆为弯折型结构，所述夹紧杆的角度为度，所述夹紧杆位于第二夹板内部的杆体上贯穿有转动销，所述夹紧杆的顶部设置有圆球，所述夹紧杆的底部设置有夹紧板，所述夹紧板与夹紧槽之间设置有弹簧。

与现有技术相比，本实用新型的优点和积极效果在于，

1、本实用新型中，通过Z型摇杆、转动圆盘、第一连杆、第二连杆、第一夹板、滑槽和滑杆设置，能够通过转动Z型摇杆能够对票据进行装订，避免工作人员手动按压装订机，减轻了工作人员的工作量，提高了工作人员的工作效率；

2、本实用新型中，通过圆槽、放置槽、夹紧槽、夹紧杆、夹紧板和弹簧的设置，能够将票据放置在放置槽和圆槽之中进行夹紧，避免了票据掉落在地面上，有效的防止票据的丢失，防止公司出现很大的经济损失。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

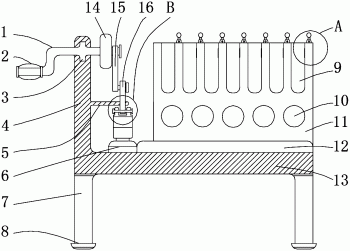

图1为本实用新型提供的一种财务会计用多功能票据整理装置的主视剖视结构示意图；

图2为本实用新型提供的一种财务会计用多功能票据整理装置的A处剖视结构放大示意图；

图3为本实用新型提供的一种财务会计用多功能票据整理装置的B处侧视剖视结构放大示意图。

以上各图中，1、Z型摇杆；2、手持套；3、定位板；4、竖板；5、固定板； 6、装订机；7、支腿；8、脚垫；9、放置槽；10、圆槽；11、背板；12、输送板；13、装置板体；14、转动圆盘；15、第一连杆；16、第二连杆；17、圆球； 18、第二夹板；19、夹紧板；20、夹紧杆；21、转动销；22、弹簧；23、夹紧槽；24、第一夹板；25、滑杆；26、滑槽；27、连接板。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和实施例对本实用新型做进一步说明。需要说明的是，在不冲突的情况下，本申请的实施例及实施例中的特征可以相互组合。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是，本实用新型还可以采用不同于在此描述的其他方式来实施，因此，本实用新型并不限于下面公开说明书的具体实施例的限制。

如图1-3所示，本实用新型提供了一种财务会计用多功能票据整理装置，包括装置板体13，装置板体13的上表面一侧边缘的位置处设置有竖板4，竖板 4靠近顶部的位置处贯穿有Z型摇杆1，用于带动转动圆盘14转动，装置板体 13上表面位于Z型摇杆1的下方设置有装订机6，用于对票据的装订，装置板体13上表面位于后方边缘的位置处设置有背板11，用于设置放置票据的结构，装置板体13的上表面位于背板11的前方设置有输送板12，用于放置未装订的票据，装置板体13的下方四个拐角位置处均设置有支腿7，支腿7的底部设置有脚垫8。

Z型摇杆1位于竖板4内部的杆体上设置有定位板3，Z型摇杆1靠近背板11的一端套设有转动圆盘14，用于带动两个连杆的运动，Z型摇杆1的另一端套设有手持套2，便于人工转动Z型摇杆1，转动圆盘14远离竖板4的一侧设置有第一连杆15，第一连杆15的底部设置有第二连杆16，装置板体13与第二连杆16对应的位置处设置有固定板5，且第二连杆16贯穿于固定板5，能够使第二连杆16实现直线运动，第一连杆15的顶部通过固定柱与转动圆盘14靠近边缘的位置处转动连接在一起，第一连杆15的底端通过固定柱与第二连杆 16转动连接在一起，装订机6的顶部设置有连接板27，连接板27的上方设置有第一夹板24，第一夹板24上开设有滑槽26，滑槽26的内部贯穿有滑杆25，能够实现对装订机6的上下移动，实现对票据的的装订，且滑杆25贯穿于第二连杆16的底部，背板11的顶部开设有放置槽9，背板11正面位于放置槽9的下方开设有圆槽10，用于放置票据，放置槽9侧壁的顶部开设有夹紧槽23，用于设置夹紧的结构，夹紧槽23侧壁顶端设置有第二夹板18，第二夹板18之间设置有夹紧杆20，且夹紧杆20为弯折型结构，夹紧杆20的角度为135度，方便设置弹簧22，夹紧杆20位于第二夹板18内部的杆体上贯穿有转动销21，夹紧杆20的顶部设置有圆球17，夹紧杆20的底部设置有夹紧板19，用于直接将票据夹紧，夹紧板19与夹紧槽23之间设置有弹簧22，用于使夹紧板19将票据夹紧。

在使用该装置的时候，将票据放置在输送板12上，接着将票据放置在装订机6的内部，工作人员转动Z型摇杆1带动转动圆盘14，带动第一连杆15 和第二连杆16运动，第二连杆16向下运动通过滑槽26与滑杆25的配合，对票据进行装订，通过Z型摇杆1、转动圆盘14、第一连杆15、第二连杆16、第一夹板24、滑槽26和滑杆25设置，能够通过转动Z型摇杆1能够对票据进行装订，避免工作人员手动按压装订机6，减轻了工作人员的工作量，提高了工作人员的工作效率，接着将装订完毕的票据，按票据种类的不同，将票据放置在圆槽10或者放置槽9之中，通过圆球17搬动夹紧杆20，接着将票据放在放置槽9之中，弹簧22顶着夹紧板19将票据固定，通过圆槽10、放置槽9、夹紧槽23、夹紧杆20、夹紧板19和弹簧22的设置，能够将票据放置在放置槽9 和圆槽10之中进行夹紧，避免了票据掉落在地面上，有效的防止票据的丢失，防止公司出现很大的经济损失。

以上所述，仅是本实用新型的较佳实施例而已，并非是对本实用新型作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例应用于其它领域，但是凡是未脱离本实用新型技术方案内容，依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本实用新型技术方案的保护范围。
