专利摘要

本实用新型公开了一种财经类纸质文件装订机，包括机座，其顶面设有装订平台，在装订平台上表面设有压纸机构和装订机构；底面设有抽拉式的送铆件机构和接料盒。所述压纸机构用于对整理好的财经类纸质文件进行压紧固定，预防其纸张错位，装订跑偏；所述装订机构用于实现文件的打孔和铆压装订操作；所述送铆件机构与装订机构配合使用，当送铆件机构将铆钉送入文件装订孔后，采用装订机构进行压铆操作；所述接料盒用于接装文件打孔时落下的纸张碎屑。本实用新型结构简单，成本低廉，操作简单，功能齐全，可以在不移动纸张的前提下一次性完成打孔和压铆装订，并且各机构之间配合度和同轴度高，装订效率和装订质量好。

权利要求

1.一种财经类纸质文件装订机，包括机座（1），其顶面设有装订平台（11），装订平台（11）上开设有落料孔（12），其特征在于：在装订平台（11）上表面设有压纸机构（2）和装订机构（3）；在装订平台（11）底面设有抽拉式的送铆件机构（4）和接料盒（5）。

2.根据权利要求1所述的财经类纸质文件装订机，其特征在于：所述装订机构（3）包括固连在装订平台（11）上支撑架（31），支撑架（31）下端通过螺纹与压纸机构（2）连接，顶端铰接有操作手柄（32），所述操作手柄（32）与装订杆组（33）铰接，在装订杆组（33）外套有导向座（34），使装订杆组（33）与装订平台上的落料孔（12）同轴设置；所述导向座（34）通过横向拉臂（36）与支撑架（31）连接，在导向座（34）内设有弹簧复位机构（35）。

3.根据权利要求2所述的财经类纸质文件装订机，其特征在于：所述装订杆组（33）包括打孔杆（331），其底端设有打孔针（333）和限位凸台（332），在打孔针（333）外套设有方便拆装的铆压套（334）。

4.根据权利要求3所述的财经类纸质文件装订机，其特征在于：所述铆压套（334）下端面预留大铆压面，上端内孔设有内螺纹，所述限位凸台（332）下端设有与之匹配的外螺纹，使铆压套（334）通过螺纹连接在限位凸台（332）上。

5.根据权利要求2所述的财经类纸质文件装订机，其特征在于：所述压纸机构（2）包括从下到上依次套设在支撑架（31）下端的弹簧组件（23）、压板（22）和锁紧螺母（21）。

6.根据权利要求2所述的财经类纸质文件装订机，其特征在于：在导向座（34）底部设有抵接在装订平台（11）上表面且与之垂直设置的第一限位块（6），所述压纸机构的压板（22）同时穿装在支撑架（31）和第一限位块（6）上。

7.根据权利要求1所述的财经类纸质文件装订机，其特征在于：所述送铆件机构（4）包括与装订平台（11）底面抽拉式连接的装订盒（41），装订盒（41）内设有铆钉（42），所述装订盒上开设有贯通的通孔（411），所述通孔（411）与装订平台上的落料孔（12）同轴设置，并且通孔（411）下端设有升降式送料机构（43）。

8.根据权利要求7所述的财经类纸质文件装订机，其特征在于：所述装订盒（41）为矩形结构，其内排列有若干铆钉（42），在装订盒（41）侧部开设有延伸这个盒身的条形槽（412），条形槽（412）处安装有推送器（413），所述推送器（413）与设置在装订盒（41）内的推送块（414）连接。

9.根据权利要求7所述的财经类纸质文件装订机，其特征在于：在装订平台（11）底面设有与第一限位块（6）对齐设置的第二限位块（7），其用于对装订盒（41）进行限位，使装订盒上的通孔（411）与装订平台上的落料孔（12）同轴。

10.根据权利要求7所述的财经类纸质文件装订机，其特征在于：所述升降式送料机构（43）包括机械千斤顶机构（432），其顶端设有与装订盒的通孔（411）同轴的推动柱（431）。

说明书

技术领域

本实用新型涉及一种财经类纸质文件装订机，属于纸质文件装订用设备技术领域。

背景技术

财经人员在进行单位入账、核算和审计时会产生许多会计凭证，这些会计凭证需要妥善保存起来以便后续工作使用，大多会计凭证是零散的，为避免缺失，通常需要装订起来进行保存。

目前，财经文件的装订通常采用铆压装订机进行装订，装订时，首先将文件人为整理整齐，用夹子夹紧或用手按紧以预防移位，再将文件进行打孔，最后将其拿出装入铆压件进行铆压装订。现有的装订机操作繁琐，容易造成纸张偏斜，装订效果差，实用性低。

发明内容

本实用新型要解决的技术问题是提供本一种财经类纸质文件装订机，可以克服现有技术的不足。

为解决上述技术问题，本实用新型是通过以下技术方案实现的：一种财经类纸质文件装订机，包括机座，其顶面设有装订平台，装订平台上开设有落料孔，在装订平台上表面设有压纸机构和装订机构；在装订平台底面设有抽拉式的送铆件机构和接料盒。

前述装订机构包括固连在装订平台上支撑架，支撑架下端通过螺纹与压纸机构连接，顶端铰接有操作手柄，所述操作手柄与装订杆组铰接，在装订杆组外套有导向座，使装订杆组与装订平台上的落料孔同轴设置；所述导向座通过横向拉臂与支撑架连接，在导向座内设有弹簧复位机构。

前述装订杆组包括打孔杆，其底端设有打孔针和限位凸台，在打孔针外套设有方便拆装的铆压套。

前述铆压套下端面预留大铆压面，上端内孔设有内螺纹，所述限位凸台下端设有与之匹配的外螺纹，使铆压套通过螺纹连接在限位凸台上。

前述压纸机构包括从下到上依次套设在支撑架下端的弹簧组件、压板和锁紧螺母。

在前述导向座底部设有抵接在装订平台上表面且与之垂直设置的第一限位块，所述压纸机构的压板同时穿装在支撑架和第一限位块上。

前述送铆件机构包括与装订平台底面抽拉式连接的装订盒，装订盒内设有铆钉，所述装订盒上开设有贯通的通孔，所述通孔与装订平台上的落料孔同轴设置，并且通孔下端设有升降式送料机构。

前述装订盒为矩形结构，其内排列有若干铆钉，在装订盒侧部开设有延伸这个盒身的条形槽，条形槽处安装有推送器，所述推送器与设置在装订盒内的推送块连接。

在前述装订平台底面设有与第一限位块对齐设置的第二限位块，其用于对装订盒进行限位，使装订盒上的通孔与装订平台上的落料孔同轴。

前述升降式送料机构包括机械千斤顶机构，其顶端设有与装订盒的通孔同轴的推动柱。

与现有技术比较，本实用新型公开了一种财经类纸质文件装订机，包括设置在装订平台上表面的压纸机构和装订机构；设置在装订平台底面的抽拉式的送铆件机构和接料盒。所述压纸机构用于对整理好的财经类纸质文件进行压紧固定，预防其纸张错位，装订跑偏；所述装订机构用于实现文件的打孔和铆压装订操作；所述送铆件机构与装订机构配合使用，当送铆件机构将铆钉送入文件装订孔后，采用装订机构进行压铆操作；所述接料盒用于接装文件打孔时落下的纸张碎屑，干净卫生。

所述装订机构包括固连在装订平台上支撑架，支撑架下端通过螺纹与压纸机构连接，顶端铰接有操作手柄，所述操作手柄与装订杆组铰接，在装订杆组外套有导向座，使装订杆组与装订平台上的落料孔同轴设置；在导向座内设有弹簧复位机构；所述送铆件机构包括与装订平台底面抽拉式连接的装订盒，装订盒内设有铆钉，所述装订盒上开设有贯通的通孔，所述通孔与装订平台上的落料孔同轴设置，并且通孔下端设有升降式送料机构。打孔时，将纸张通过压纸机构压紧，向下按压操作手柄，使打孔杆沿导向座向下运动，使打孔针穿透纸张即可完成打孔，同时，用接料盒收集打孔时落下的纸张碎屑，放手后在弹簧复位机构的作用下操作手柄带动装订杆组完成复位；铆压装订时，将铆钉放置在装订盒的通孔内，通过升降式送料机构可以将其送入纸张装订孔内，在打孔针外套装铆压套，再次按压操作手柄，完成铆压。

本实用新型结构简单，成本低廉，操作简单，功能齐全，通过压纸机构、装订机构、送铆件机构和接料盒之间的协同配合，可以在不移动纸张的前提下一次性完成纸质文件的打孔和压铆装订，并且各机构之间配合度和同轴度高，装订效率和装订质量好，实用性强。

附图说明

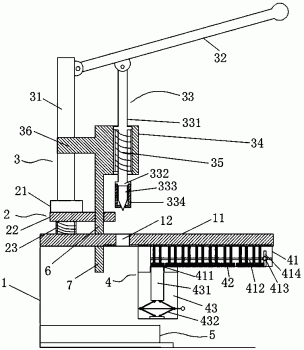

图1是本实用新型的结构示意图。

图2是本实用新型打孔状态的结构示意图。

图3是本实用新型铆压装订状态的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述：

如图1~图3所示，一种财经类纸质文件装订机，它包括机座1，机座1顶面设有装订平台11，装订平台11上开设有落料孔12，在装订平台11上表面设有压纸机构2和装订机构3；在装订平台11底面设有抽拉式的送铆件机构4和接料盒5。

所述装订机构3包括固连在装订平台11上支撑架31，支撑架31顶端铰接有操作手柄32，所述操作手柄32与装订杆组33铰接，在装订杆组33外套有导向座34，使装订杆组33与装订平台上的落料孔12同轴设置；所述导向座34通过横向拉臂36与支撑架31连接，在导向座34内设有弹簧复位机构35。

所述装订杆组33包括打孔杆331，其底端设有打孔针333和限位凸台332，在打孔针333外套设有方便拆装的铆压套334。所述限位凸台332下端设有外螺纹，所述铆压套334上端内孔设有与之匹配的内螺纹，使铆压套334通过螺纹连接在限位凸台332上，以防止其丢失，所述铆压套334下端面预留较大铆压面，以便进行铆压操作。

在支撑架31下端设有外螺纹，所述压纸机构2包括从下到上依次套设在支撑架31下端的弹簧组件23、压板22和锁紧螺母21，所述锁紧螺母21与支撑架31下端的外螺纹进行螺纹连接，进而实现压板22的压紧限位。

在导向座34底部设有抵接在装订平台11上表面且与之垂直设置的第一限位块6，所述压纸机构的压板22同时穿装在支撑架31和第一限位块6上，纸张8一端抵在第一限位块6上，再用压板22压紧，可以对纸张8端面进行限位，可以预防纸张8偏斜，同时保证纸张8装订孔之间平行。并且可以进一步保证装订杆组33与装订平台上的落料孔12的同轴度，提高打孔质量。

打孔时不需要铆压套334，可将其取下，再将纸张8通过压纸机构2压紧，向下按压操作手柄32，使打孔杆331沿导向座34向下运动，使打孔针333穿透纸张8即可完成打孔，放手后在弹簧复位机构35的作用下操作手柄32带动装订杆组33完成复位。

所述送铆件机构4包括与装订平台11底面抽拉式连接的装订盒41，装订盒41内设有铆钉42，所述装订盒41上开设有贯通的通孔411，所述通孔411与装订平台上的落料孔12同轴设置，通孔411下端设有升降式送料机构43；铆压装订时，将铆钉43放置在所述通孔411内，通过升降式送料机构43可以将其送入纸张8装订孔内，在打孔针333外套装铆压套334，再次按压操作手柄32，完成铆压。

所述装订盒41为矩形结构，其内排列有若干铆钉42，在装订盒41侧部开设有延伸这个盒身的条形槽412，条形槽412处安装有推送器413，所述推送器413与设置在装订盒41内的推送块414连接，移动推送器413带动推送块414移动，可以依次将铆钉42推送至装订盒的通孔411处。

所述升降式送料机构43包括机械千斤顶机构432，其顶端设有与装订盒的通孔411同轴的推动柱431。

在装订平台11底面设有与第一限位块6对齐设置的第二限位块7，其用于对装订盒41进行限位，打孔时将装订盒41向外抽拉，使纸张碎屑掉落至接料盒5；之后再将装订盒41向内推入，时其抵在第二限位块7上，让装订盒上的通孔411与装订平台上的落料孔12同轴，即可进行推送铆钉42操作。

所述接料盒5与机座1抽拉式连接，以方便清理其内的纸张碎屑，所述接料盒5设置在装订平台上的落料孔12的正下方，便于收集打孔时产生的纸张碎屑。
