专利摘要

本实用新型涉及装订设备领域，特别是涉及一种财务凭证整理装订装置，包括主架、活动夹、打孔装置和动力装置，所述的主架包括底板、侧板、滑道、上连板、安装孔、锥头孔和支腿，所述的活动夹包括夹板、锥头伸缩孔、滑块、连接板、螺杆、转动手柄和转动孔，所述的打孔装置包括传动齿轮、传动螺杆、内螺纹管、固定板、打孔锥安装座、打孔锥、方管、方管滑道和安装板，所述的动力装置包括电机齿轮和电机，本实用新型能够将成摞的财务凭证夹紧并打孔，方便装订，整个装置结构简单，操作便利。

权利要求

1.一种财务凭证整理装订装置，包括主架(1)、活动夹(2)、打孔装置(3)和动力装置(4)，其特征在于：所述的主架(1)包括底板(1-1)、侧板(1-2)、滑道(1-3)、上连板(1-4)、安装孔(1-5)、锥头孔(1-6)和支腿(1-7)，侧板(1-2)设有两个，两个侧板(1-2)分别固定连接在底板(1-1)的左右两侧，每个侧板(1-2)上均设置有一个滑道(1-3)，上连板(1-4)的左右两端分别固定连接在两个侧板(1-2)的上端，安装孔(1-5)位于上连板(1-4)的中端，锥头孔(1-6)设有两个，两个锥头孔(1-6)均设置在底板(1-1)上，支腿(1-7)设有四个，四个支腿(1-7)分别固定连接在底板(1-1)下端面的四角处，活动夹(2)与两个滑道(1-3)滑动连接，活动夹(2)与安装孔(1-5)转动连接，打孔装置(3)设有两个，两个打孔装置(3)均固定连接在活动夹(2)上，动力装置(4)设有两个，两个动力装置(4)均固定连接在活动夹(2)上，两个打孔装置(3)分别与两个动力装置(4)啮合传动连接。

2.根据权利要求1所述的一种财务凭证整理装订装置，其特征在于：所述的活动夹(2)包括夹板(2-1)、锥头伸缩孔(2-2)、滑块(2-3)、连接板(2-4)、螺杆(2-5)、转动手柄(2-6)和转动孔(2-7)，锥头伸缩孔(2-2)设有两个，两个锥头伸缩孔(2-2)均贯穿设置在夹板(2-1)的上端面，滑块(2-3)设有两个，两个滑块(2-3)分别固定连接在夹板(2-1)的左右两端，连接板(2-4)固定连接在夹板(2-1)的后端，螺杆(2-5)通过螺纹转动连接在连接板(2-4)上，转动手柄(2-6)固定连接在螺杆(2-5)的上端，转动孔(2-7)设有两个，两个转动孔(2-7)均设置在连接板(2-4)上，两个滑块(2-3)分别滑动连接在两个滑道(1-3)内，螺杆(2-5)转动连接在安装孔(1-5)内，两个打孔装置(3)均固定连接在夹板(2-1)上，两个打孔装置(3)分别与两个转动孔(2-7)转动连接，两个动力装置(4)均固定连接在连接板(2-4)上。

3.根据权利要求2所述的一种财务凭证整理装订装置，其特征在于：所述的打孔装置(3)包括传动齿轮(3-1)、传动螺杆(3-2)、内螺纹管(3-3)、固定板(3-4)、打孔锥安装座(3-5)、打孔锥(3-6)、方管(3-7)、方管滑道(3-8)和安装板(3-9)，传动齿轮(3-1)固定连接在传动螺杆(3-2)的下端，传动螺杆(3-2)通过螺纹连接在内螺纹管(3-3)内，内螺纹管(3-3)固定连接在固定板(3-4)的一端，固定板(3-4)的另一端固定连接在打孔锥安装座(3-5)上，打孔锥安装座(3-5)的下端与打孔锥(3-6)固定连接，打孔锥安装座(3-5)滑动连接在方管(3-7)内，方管滑道(3-8)设置在方管(3-7)上，固定板(3-4)滑动连接在方管滑道(3-8)内，安装板(3-9)固定连接在方管(3-7)的下端，两个安装板(3-9)均固定连接在夹板(2-1)上，两个打孔锥(3-6)分别位于两个锥头伸缩孔(2-2)内，两个传动螺杆(3-2)分别转动连接在两个转动孔(2-7)内，两个动力装置(4)分别与两个传动齿轮(3-1)啮合传动连接。

4.根据权利要求3所述的一种财务凭证整理装订装置，其特征在于：所述的动力装置(4)包括电机齿轮(4-1)和电机(4-2)，电机齿轮(4-1)固定连接在电机(4-2)的输出轴上，两个电机(4-2)均固定连接在连接板(2-4)上，两个电机(4-2)的输出轴均穿过连接板(2-4)，两个电机齿轮(4-1)分别与两个传动齿轮(3-1)啮合传动连接。

5.根据权利要求4所述的一种财务凭证整理装订装置，其特征在于：所述的支腿(1-7)下端设有防滑橡胶垫。

说明书

技术领域

本实用新型涉及装订设备领域，特别是涉及一种财务凭证整理装订装置。

背景技术

财务记账凭证又称记账凭单，是会计人员根据审核无误的原始凭证按照经济业务事项的内容加以分类，并据以确定会计分录后所填制的会计凭证。它是登记账簿的直接依据。对于一个公司来说，财务记账凭证是一个公司财务的重中之重，但是，财务记账凭证数量繁多，零散的储存很容易造成遗失，所以需要将其装订起来。

实用新型内容

本实用新型的目的是提供一种财务凭证整理装订装置，能够将成摞的财务凭证夹紧并打孔，方便装订，整个装置结构简单，操作便利。

本实用新型的目的通过以下技术方案来实现：

一种财务凭证整理装订装置，包括主架、活动夹、打孔装置和动力装置，所述的主架包括底板、侧板、滑道、上连板、安装孔、锥头孔和支腿，侧板设有两个，两个侧板分别固定连接在底板的左右两侧，每个侧板上均设置有一个滑道，上连板的左右两端分别固定连接在两个侧板的上端，安装孔位于上连板的中端，锥头孔设有两个，两个锥头孔均设置在底板上，支腿设有四个，四个支腿分别固定连接在底板下端面的四角处，活动夹与两个滑道滑动连接，活动夹与安装孔转动连接，打孔装置设有两个，两个打孔装置均固定连接在活动夹上，动力装置设有两个，两个动力装置均固定连接在活动夹上，两个打孔装置分别与两个动力装置啮合传动连接。

所述的活动夹包括夹板、锥头伸缩孔、滑块、连接板、螺杆、转动手柄和转动孔，锥头伸缩孔设有两个，两个锥头伸缩孔均贯穿设置在夹板的上端面，滑块设有两个，两个滑块分别固定连接在夹板的左右两端，连接板固定连接在夹板的后端，螺杆通过螺纹转动连接在连接板上，转动手柄固定连接在螺杆的上端，转动孔设有两个，两个转动孔均设置在连接板上，两个滑块分别滑动连接在两个滑道内，螺杆通过轴承转动连接在安装孔内，螺杆绕自轴线转动且轴向固定，两个打孔装置均固定连接在夹板上，两个打孔装置分别与两个转动孔转动连接，两个动力装置均固定连接在连接板上。

所述的打孔装置包括传动齿轮、传动螺杆、内螺纹管、固定板、打孔锥安装座、打孔锥、方管、方管滑道和安装板，传动齿轮固定连接在传动螺杆的下端，传动螺杆通过螺纹连接在内螺纹管内，内螺纹管固定连接在固定板的一端，固定板的另一端固定连接在打孔锥安装座上，打孔锥安装座的下端与打孔锥固定连接，打孔锥安装座滑动连接在方管内，方管滑道设置在方管上，固定板滑动连接在方管滑道内，安装板固定连接在方管的下端，两个安装板均固定连接在夹板上，两个打孔锥分别位于两个锥头伸缩孔内，两个传动螺杆分别通过轴承转动连接在两个转动孔内，传动螺杆绕自轴线转动且轴向固定，两个动力装置分别与两个传动齿轮啮合传动连接。

所述的动力装置包括电机齿轮和电机，电机齿轮固定连接在电机的输出轴上，两个电机均固定连接在连接板上，两个电机的输出轴均穿过连接板，两个电机齿轮分别与两个传动齿轮啮合传动连接。

所述的支腿下端设有防滑橡胶垫。

本实用新型的有益效果：本实用新型提供一种财务凭证整理装订装置，通过主架、活动夹、打孔装置和动力装置的使用，能够将摞成册的财务凭证夹紧，同时对其打孔，打孔后取下，用绳将打好的孔系好，完成装订，整个装置结构简单，操作便利。

附图说明

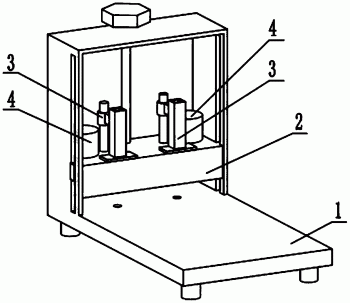

图1是本实用新型的整体结构示意图；

图2是本实用新型的主架结构示意图；

图3是本实用新型的活动夹结构示意图一；

图4是本实用新型的活动夹结构示意图二；

图5是本实用新型的打孔装置结构示意图；

图6是本实用新型的打孔锥结构示意图；

图7是本实用新型的动力装置结构示意图。

图中：主架1；底板1-1；侧板1-2；滑道1-3；上连板1-4；安装孔1-5；锥头孔1-6；支腿1-7；活动夹2；夹板2-1；锥头伸缩孔2-2；滑块2-3；连接板2-4；螺杆2-5；转动手柄2-6；转动孔2-7；打孔装置3；传动齿轮3-1；传动螺杆3-2；内螺纹管3-3；固定板3-4；打孔锥安装座3-5；打孔锥3-6；方管3-7；方管滑道3-8；安装板3-9；动力装置4；电机齿轮4-1；电机4-2。

具体实施方式

下面结合附图1-7对本实用新型作进一步详细说明。

具体实施方式一：

如图1-7所示，一种财务凭证整理装订装置，包括主架1、活动夹2、打孔装置3和动力装置4，所述的主架1包括底板1-1、侧板1-2、滑道1-3、上连板1-4、安装孔1-5、锥头孔1-6和支腿1-7，侧板1-2设有两个，两个侧板1-2分别固定连接在底板1-1的左右两侧，每个侧板1-2上均设置有一个滑道1-3，上连板1-4的左右两端分别固定连接在两个侧板1-2的上端，安装孔1-5位于上连板1-4的中端，锥头孔1-6设有两个，两个锥头孔1-6均设置在底板1-1上，支腿1-7设有四个，四个支腿1-7分别固定连接在底板1-1下端面的四角处，活动夹2与两个滑道1-3滑动连接，活动夹2与安装孔1-5转动连接，打孔装置3设有两个，两个打孔装置3均固定连接在活动夹2上，动力装置4设有两个，两个动力装置4均固定连接在活动夹2上，两个打孔装置3分别与两个动力装置4啮合传动连接。

在使用时，将摞成册的财务凭证放在底板1-1上，将需要打孔的位置置于夹板2-1的正下方，调节活动夹2，使活动夹2在侧板1-2的滑道1-3上滑落，直至将摞成册的财务凭证夹紧在夹板2-1和底板1-1之间，然后同时启动两个动力装置4，通过两个打孔装置3分别与两个动力装置4啮合传动连接，使两个打孔装置3的打孔锥3-6同时向下移动，直到打孔锥3-6的锥头将财务凭证穿透并进入锥头孔1-6中，停止两个动力装置4并反向启动，使两个打孔锥3-6缩回，然后再反向调节活动夹2，使夹板2-1与财务凭证脱离，然后取下财务凭证，用绳穿过两个打好的孔并系紧，完成财务凭证的装订，在打孔时，也可启动单个动力装置4，打单孔，上连板1-4用于设置安装孔1-5，安装孔1-5用于活动夹2的安装，锥头孔1-6用于给打孔锥3-6穿过财务凭证提供空间，支腿1-7用于支撑整个装置。

具体实施方式二：

如图1-7所示，所述的活动夹2包括夹板2-1、锥头伸缩孔2-2、滑块2-3、连接板2-4、螺杆2-5、转动手柄2-6和转动孔2-7，锥头伸缩孔2-2设有两个，两个锥头伸缩孔2-2均贯穿设置在夹板2-1的上端面，滑块2-3设有两个，两个滑块2-3分别固定连接在夹板2-1的左右两端，连接板2-4固定连接在夹板2-1的后端，螺杆2-5通过螺纹转动连接在连接板2-4上，转动手柄2-6固定连接在螺杆2-5的上端，转动孔2-7设有两个，两个转动孔2-7均设置在连接板2-4上，两个滑块2-3分别滑动连接在两个滑道1-3内，螺杆2-5通过轴承转动连接在安装孔1-5内，螺杆2-5绕自轴线转动且轴向固定，两个打孔装置3均固定连接在夹板2-1上，两个打孔装置3分别与两个转动孔2-7转动连接，两个动力装置4均固定连接在连接板2-4上。

在使用活动夹2时，转动转动手柄2-6，使转动手柄2-6带动螺杆2-5在安装孔1-5内转动，通过连接板2-4与螺杆2-5的螺纹连接，使连接板2-4带动夹板2-1上下移动，滑块2-3在两个滑道1-3内滑动，使夹板2-1只能在竖直方向滑动，不会发生偏移，在夹板2-1向下移动至夹紧财务凭证后，停止转动转动手柄2-6，通过连接板2-4与螺杆2-5的螺纹自锁功能，可以使夹板2-1保持夹紧状态不动，锥头伸缩孔2-2用于为打孔锥3-6提供活动空间，转动孔2-7用于传动螺杆3-2的安装。

具体实施方式三：

如图1-7所示，所述的打孔装置3包括传动齿轮3-1、传动螺杆3-2、内螺纹管3-3、固定板3-4、打孔锥安装座3-5、打孔锥3-6、方管3-7、方管滑道3-8和安装板3-9，传动齿轮3-1固定连接在传动螺杆3-2的下端，传动螺杆3-2通过螺纹连接在内螺纹管3-3内，内螺纹管3-3固定连接在固定板3-4的一端，固定板3-4的另一端固定连接在打孔锥安装座3-5上，打孔锥安装座3-5的下端与打孔锥3-6固定连接，打孔锥安装座3-5滑动连接在方管3-7内，方管滑道3-8设置在方管3-7上，固定板3-4滑动连接在方管滑道3-8内，安装板3-9固定连接在方管3-7的下端，两个安装板3-9均固定连接在夹板2-1上，两个打孔锥3-6分别位于两个锥头伸缩孔2-2内，两个传动螺杆3-2分别通过轴承转动连接在两个转动孔2-7内，传动螺杆3-2绕自轴线转动且轴向固定，两个动力装置4分别与两个传动齿轮3-1啮合传动连接。

在使用打孔装置3时，通过动力装置4与传动齿轮3-1啮合传动连接，使传动齿轮3-1带动传动螺杆3-2转动，从而使与传动螺杆3-2通过螺纹连接的内螺纹管3-3上下移动，传动螺杆3-2通过固定板3-4带动打孔锥安装座3-5上下移动，打孔锥安装座3-5带动打孔锥3-6上下移动，打孔锥3-6向下移动即可将财务凭证打孔，上移即可缩回到锥头伸缩孔2-2内，防止打孔锥3-6锥头误伤操作人员，方管3-7和方管滑道3-8用于为打孔锥安装座3-5和固定板3-4滑动提供空间以及限定打孔锥安装座3-5的活动范围，从而限定打孔锥3-6活动范围，安装板3-9用于将打孔装置3安装在活动夹2上，随活动夹2移动，不受其他结构影响。

具体实施方式四：

如图1-7所示，所述的动力装置4包括电机齿轮4-1和电机4-2，电机齿轮4-1固定连接在电机4-2的输出轴上，两个电机4-2均固定连接在连接板2-4上，两个电机4-2的输出轴均穿过连接板2-4，两个电机齿轮4-1分别与两个传动齿轮3-1啮合传动连接。

在使用动力装置4时，启动电机4-2，通过电机4-2输出轴带动电机齿轮4-1转动，电机齿轮4-1通过与传动齿轮3-1啮合传动连接，使传动齿轮3-1转动。

具体实施方式五：

如图1-7所示，所述的支腿1-7下端设有防滑橡胶垫。支腿1-7的防滑橡胶垫可以防止整个装置滑动。

本实用新型一种财务凭证整理装订装置，其使用原理为：在使用时，将摞成册的财务凭证放在底板1-1上，将需要打孔的位置置于夹板2-1的正下方，调节活动夹2，使活动夹2在侧板1-2的滑道1-3上滑落，直至将摞成册的财务凭证夹紧在夹板2-1和底板1-1之间，然后同时启动两个动力装置4，通过两个打孔装置3分别与两个动力装置4啮合传动连接，使两个打孔装置3的打孔锥3-6同时向下移动，直到打孔锥3-6的锥头将财务凭证穿透并进入锥头孔1-6中，停止两个动力装置4并反向启动，使两个打孔锥3-6缩回，然后再反向调节活动夹2，使夹板2-1与财务凭证脱离，然后取下财务凭证，用绳穿过两个打好的孔并系紧，完成财务凭证的装订，在打孔时，也可启动单个动力装置4，打单孔，上连板1-4用于设置安装孔1-5，安装孔1-5用于活动夹2的安装，锥头孔1-6用于给打孔锥3-6穿过财务凭证提供空间，支腿1-7用于支撑整个装置。在使用活动夹2时，转动转动手柄2-6，使转动手柄2-6带动螺杆2-5在安装孔1-5内转动，通过连接板2-4与螺杆2-5的螺纹连接，使连接板2-4带动夹板2-1上下移动，滑块2-3在两个滑道1-3内滑动，使夹板2-1只能在竖直方向滑动，不会发生偏移，在夹板2-1向下移动至夹紧财务凭证后，停止转动转动手柄2-6，通过连接板2-4与螺杆2-5的螺纹自锁功能，可以使夹板2-1保持夹紧状态不动，锥头伸缩孔2-2用于为打孔锥3-6提供活动空间，转动孔2-7用于传动螺杆3-2的安装。在使用打孔装置3时，通过动力装置4与传动齿轮3-1啮合传动连接，使传动齿轮3-1带动传动螺杆3-2转动，从而使与传动螺杆3-2通过螺纹连接的内螺纹管3-3上下移动，传动螺杆3-2通过固定板3-4带动打孔锥安装座3-5上下移动，打孔锥安装座3-5带动打孔锥3-6上下移动，打孔锥3-6向下移动即可将财务凭证打孔，上移即可缩回到锥头伸缩孔2-2内，防止打孔锥3-6锥头误伤操作人员，方管3-7和方管滑道3-8用于为打孔锥安装座3-5和固定板3-4滑动提供空间以及限定打孔锥安装座3-5的活动范围，从而限定打孔锥3-6活动范围，安装板3-9用于将打孔装置3安装在活动夹2上，随活动夹2移动，不受其他结构影响。在使用动力装置4时，启动电机4-2，通过电机4-2输出轴带动电机齿轮4-1转动，电机齿轮4-1通过与传动齿轮3-1啮合传动连接，使传动齿轮3-1转动。支腿1-7的防滑橡胶垫可以防止整个装置滑动。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化；改型；添加或替换，也属于本实用新型的保护范围。
