专利摘要

本实用新型公开了一种汽车注油口保护装置，包括加注口、加柱管、出口和保护钩子，加注口固接于加注管的上端，出口固接于加注管的下端，加注口、加柱管和出口三者相互连通，加注口为漏斗形，出口为倒漏斗形，保护钩子包括左保护钩子和右保护钩子，其一端分别固接于加注口左右两侧的侧壁上，另一端设有弯折部，加注口、加注管、出口和保护钩子之间的连接方式均为焊接，使用时，加注口卡于汽车注油口上，出口深入汽车注油管内，保护钩子卡于汽车车身上，本实用新型结构简单，设计巧妙，使用便捷，经济适用，易于推广，实用性强，效果显著，能够防止在加注燃油添加剂时将瓶子掉入汽车注油管内，避免影响油箱加油效率，且能减少行车过程中的安全隐患。

权利要求

1.一种汽车注油口保护装置，其特在于，包括加注口、加柱管、出口和保护钩子，所述加注口固接于加注管的上端，所述出口固接于加注管的下端，所述加注口、加柱管和出口三者相互连通，所述保护钩子的一端固接于加注口的侧壁上，使用时，所述加注口卡于汽车注油口上，所述出口深入汽车注油管内，所述保护钩子卡于汽车车身上。

2.根据权利要求1所述的一种汽车注油口保护装置，其特征在于，所述保护钩子包括左保护钩子和右保护钩子，分别固接于加注口左右两侧的侧壁上。

3.根据权利要求1或2所述的一种汽车注油口保护装置，其特征在于，所述加注口、加注管、出口和保护钩子之间的连接方式均为焊接。

4.根据权利要求3所述的一种汽车注油口保护装置，其特征在于，所述汽车注油口保护装置为不锈钢材质。

5.根据权利要求4所述的一种汽车注油口保护装置，其特征在于，所述加注口为漏斗形，上宽下窄，所述加注口的最大横截面大于汽车注油口的横截面。

6.根据权利要求5所述的一种汽车注油口保护装置，其特征在于，所述出口为倒漏斗形，上窄下宽，所述出口的最大横截面小于汽车注油口的横截面。

7.根据权利要求6所述的一种汽车注油口保护装置，其特征在于，所述保护钩子的另一端设有弯折部。

说明书

技术领域

本实用新型涉及汽车技术领域，尤其涉及一种汽车注油口保护装置。

背景技术

汽车发动机在长时间运行之后会产生积碳，积碳会在发动机内部慢慢沉积，若积碳过多容易造成油耗高、怠速抖动、加速无力等一系列故障。因此，汽车在开过一段时间过后需要加注燃油添加剂，以清除积碳，提升动力，节省燃油，降低噪音，防止燃油导致的发动机故障。燃油添加剂为汽车养护化学品，通过清洁油路，稳定燃油，减少积碳，保护发动机。然而盛装燃油添加剂的瓶子本身较小，在加注的时候若不小心很容易掉入汽车的注油管内，且盛装燃油添加剂的瓶子一旦掉入注油管之后很难取出来，瓶子长时间留在汽车注油管内，会降低油箱加油的效率，同时也会给行车带来安全隐患。

有鉴于此，特提出本实用新型。

实用新型内容

本实用新型的目的是提供一种汽车注油口保护装置，能够防止在加注燃油添加剂时，失手将盛装燃油添加剂的瓶子掉入汽车注油管内，本实用新型结构简单，设计巧妙，使用便捷，经济适用，易于推广，实用性强，效果显著，能够100％防止瓶子落入汽车注油管内，避免影响油箱加油的效率，且能减少行车过程中的安全隐患。

为了实现上述目的，本实用新型提供的一种汽车注油口保护装置，其特在于，包括加注口、加柱管、出口和保护钩子，所述加注口固接于加注管的上端，所述出口固接于加注管的下端，所述加注口、加柱管和出口三者相互连通，所述保护钩子的一端固接于加注口的侧壁上，使用时，所述加注口卡于汽车注油口上，所述出口深入汽车注油管内，所述保护钩子卡于汽车车身上。

优选地，所述保护钩子包括左保护钩子和右保护钩子，分别固接于加注口左右两侧的侧壁上。

优选地，所述加注口、加注管、出口和保护钩子之间的连接方式均为焊接。

优选地，所述汽车注油口保护装置为不锈钢材质。

优选地，所述加注口为漏斗形，上宽下窄，所述加注口的最大横截面大于汽车注油口的横截面。

优选地，所述出口为倒漏斗形，上窄下宽，所述出口的最大横截面小于汽车注油口的横截面。

优选地，所述保护钩子的另一端设有弯折部。

本实用新型提供的一种汽车注油口保护装置，具有如下有益效果。

1.本实用新型结构简单，设计巧妙，使用便捷，经济适用，易于推广，实用性强，效果显著，能够100％防止在加注燃油添加剂时，失手将盛装燃油添加剂的瓶子掉入汽车注油管内，从而避免影响油箱加油的效率，且能减少行车过程中的安全隐患。

2.本实用新型加注口左右两侧的侧壁上分别固接有左保护钩子和右保护钩子，使用时将其卡于汽车车身上，可以防止该汽车注油口保护装置掉入汽车油箱，进一步提高了加注燃油添加剂的安全性。

3.本实用新型的加注口设计成漏斗形状，上宽下窄，以适应大量燃油添加剂的进入，防止发生燃油添加剂来不及下流而从加注口溢出的现象，造成资源浪费。

4.本实用新型的出口设计成倒漏斗形状，上窄下宽，加注燃油添加剂的时候可以缓解上面添加剂带来的压力，使得燃油添加剂可以快速地通过汽车注油管进入汽车油箱，从而提高燃油添加剂的加注效率。

5.本实用新型提供的一种汽车注油口保护装置采用不锈钢材质制造，不锈钢材料具有如下优点：耐空气、蒸汽、水等弱腐蚀介质，并且价格便宜，有利于延长该汽车注油口保护装置的使用寿命，降低其生产成本。

附图说明

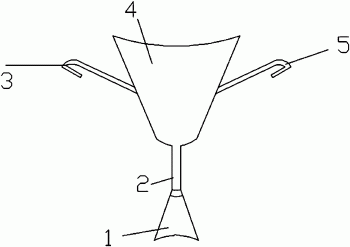

图1为本实用新型提供的一种汽车注油口保护装置的结构示意图。

图2为本实用新型提供的一种汽车注油口保护装置使用时的安装结构示意图。

图中：

1.出口2.加注管3.左保护钩子4.加注口5.右保护钩子6.汽车车身7.汽车注油口8.汽车注油管。

具体实施方式

下面结合具体实施例和附图对本实用新型做进一步说明，以助于理解本实用新型的内容。

如图1和2所示，分别为本实用新型提供的一种汽车注油口保护装置的结构示意图和使用时的安装结构示意图。该汽车注油口保护装置，包括加注口4、加柱管2、出口1和保护钩子，所述加注口4固接于加注管2的上端，所述出口1固接于加注管2的下端，所述加注口4、加柱管2和出口1三者相互连通，所述保护钩子为两个，分别为左保护钩子3和右保护钩子5，其一端分别固接于加注口4左右两侧的侧壁上，使用时将其卡于汽车车身6上，可以防止该汽车注油口保护装置掉入汽车油箱，进一步提高了加注燃油添加剂的安全性。

所述加注口4为漏斗形，上宽下窄，以适应大量燃油添加剂的进入，防止发生燃油添加剂来不及下流而从加注口4溢出的现象，造成资源浪费。所述加注口4的最大横截面大于汽车注油口7的横截面，在使用时，以使加注口4可以卡于汽车注油口7上。所述出口1为倒漏斗形，上窄下宽，加注燃油添加剂的时候可以缓解上面添加剂带来的压力，使得燃油添加剂可以快速地通过汽车注油管8进入汽车油箱，从而提高燃油添加剂的加注效率。所述出口1的最大横截面小于汽车注油口7的横截面，在使用时，以使出口1能够深入汽车注油管8内。

优选地，所述加注口4、加注管2、出口1和保护钩子之间的连接方式均为焊接，结构牢固可靠，不易损坏。优选地，所述汽车注油口保护装置为不锈钢材质，不锈钢材料具有如下优点：耐空气、蒸汽、水等弱腐蚀介质，并且价格便宜，有利于延长该汽车注油口保护装置的使用寿命，降低其生产成本。所述保护钩子的另一端设有弯折部，方便安装和携带，不使用时，可以悬挂起来放置，节约空间。

本实用新型结构简单，设计巧妙，使用便捷，经济适用，易于推广，实用性强，效果显著，能够100％防止在加注燃油添加剂时，失手将盛装燃油添加剂的瓶子掉入汽车注油管内，从而避免影响油箱加油的效率，且能减少行车过程中的安全隐患。

本文中应用了具体个例对实用新型构思进行了详细阐述，以上实施例的说明只是用于帮助理解本实用新型的核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离该实用新型构思的前提下，所做的任何显而易见的修改、等同替换或其他改进，均应包含在本实用新型的保护范围之内。
