专利摘要

本实用新型公开了一种方便使用的家庭经济账单记录统计装置，包括挂钩组，记录组，所述记录组中包括三角座、账单记录纸和计算器，所述三角座上端的左右侧固定连接有圆环，所述三角座的前端面上设有三个账单记录纸，且账单记录纸装订在三角座前端面的左侧，所述账单记录纸的上端设有转轴I，所述转轴I的右端固定连接有连杆II，所述连杆II的另一端固定连接有转把，所述连杆II的左端并且在三角座的前端固定连接有与转轴I相穿配的定位板I；账单记录纸可以进行同类别的连续性记录，因此在查询时不会出现断续现象，记录内容较为完整；三个账单记录纸可以进行分类记录，并且汇总在三角板的同一面上，不容易遗失。

权利要求

1.一种方便使用的家庭经济账单记录统计装置，包括挂钩组(1)，记录组(2)，其特征在于，所述记录组(2)中包括三角座(216)、账单记录纸(211)和计算器(210)，所述三角座(216)上端的左右侧固定连接有圆环(214)，所述三角座(216)的前端面上设有三个账单记录纸(211)，且账单记录纸(211)装订在三角座(216)前端面的左侧，所述账单记录纸(211)的上端设有转轴I(203)，所述转轴I(203)的右端固定连接有连杆II(201)，所述连杆II(201)的另一端固定连接有转把(202)，所述连杆II(201)的左端并且在三角座(216)的前端固定连接有与转轴I(203)相穿配的定位板I(218)，所述账单记录纸(211)的左右两端并且在三角座(216)的前端固定连接有与转轴I(203)相穿配的挡板I(206)，且在账单记录纸(211)的上端并且在两相邻的挡板I(206)之间设有与转轴I(203)相套配的收纸筒(215)，所述账单记录纸(211)的下端并且在挡板I(206)的下端套设有转轴II(205)，且在账单记录纸(211)的下端并且在两相邻挡板I(206)之间设有与转轴II(205)相套配的放纸筒(209)，所述账单记录纸(211)的两端分别绕设在收纸筒(215)与放纸筒(209)的外圆上。

2.根据权利要求1所述的一种方便使用的家庭经济账单记录统计装置，其特征在于，所述挂钩组(1)包括挂钩头(101)、连杆I和挂钩(103)，所述挂钩头(101)下端的左右两端设有连杆I(102)，且连杆I(102)与挂钩头(101)螺栓连接，所述连杆I(102)的下端固定连接有挂钩(103)。

3.根据权利要求1所述的一种方便使用的家庭经济账单记录统计装置，其特征在于，所述三角座(216)前端面的下端设有笔杆槽(213)，且笔杆槽(213)与三角座(216)固定连接。

4.根据权利要求3所述的一种方便使用的家庭经济账单记录统计装置，其特征在于，所述笔杆槽(213)的右端并且在三角座(216)的下端设有计算器(210)，且计算器(210)与笔杆槽(213)相套配。

5.根据权利要求1所述的一种方便使用的家庭经济账单记录统计装置，其特征在于，所述三角座(216)的右端设有日历本(212)，且日历本(212)装订在三角座(216)的前端面上。

说明书

技术领域

本实用新型涉及一种记录统计装置，具体是一种方便使用的家庭经济账单记录统计装置。

背景技术

记账就是把一个企事业单位或者个人家庭发生的所有经济业务运用一定的记账方法在账簿上记录；是指根据审核无误的原始凭证及记账凭证，按照国家统一会计制度规定的会计科目，运用复式记账法对经济业务序时地、分类地登记到账簿中去。登记账簿是会计核算工作的主要环节，但是，现有的家庭记录方式大多是记录在本子上，所以有以下的缺陷：

1、家庭记录具有随机性，什么时候用到了才记录下，而普通的记录本为成册的装订结构，记录的账目相邻页之间不能一次性的展示，在进行汇总时容易出现错误；

2、在本子上记录时无法实现较为系统的归类记录，在同一个本子上分类记录时容易记混，并且相邻页之间容易断层，而在不同本子上进行分类记录的话，每次记录需要翻查到相应的页目上，记录不规范，并且账目本多了容易翻错或者遗失。

因此，本领域技术人员提供了一种方便使用的家庭经济账单记录统计装置，以解决上述背景技术中提出的问题。

实用新型内容

本实用新型的目的在于提供一种方便使用的家庭经济账单记录统计装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种方便使用的家庭经济账单记录统计装置，包括挂钩组，记录组，所述记录组中包括三角座、账单记录纸和计算器，所述三角座上端的左右侧固定连接有圆环，所述三角座的前端面上设有三个账单记录纸，且账单记录纸装订在三角座前端面的左侧，所述账单记录纸的上端设有转轴I，所述转轴I的右端固定连接有连杆II，所述连杆II的另一端固定连接有转把，所述连杆II的左端并且在三角座的前端固定连接有与转轴I相穿配的定位板I，所述账单记录纸的左右两端并且在三角座的前端固定连接有与转轴I相穿配的挡板I，且在账单记录纸的上端并且在两相邻的挡板I之间设有与转轴I相套配的收纸筒，所述账单记录纸的下端并且在挡板I的下端套设有转轴II，且在账单记录纸的下端并且在两相邻挡板I之间设有与转轴II相套配的放纸筒，所述账单记录纸的两端分别绕设在收纸筒与放纸筒的外圆上。

作为本实用新型进一步的方案：所述挂钩组包括挂钩头、连杆I和挂钩，所述挂钩头下端的左右两端设有连杆I，且连杆I与挂钩头螺栓连接，所述连杆I的下端固定连接有挂钩。

作为本实用新型再进一步的方案：所述三角座前端面的下端设有笔杆槽，且笔杆槽与三角座固定连接。

作为本实用新型再进一步的方案：所述笔杆槽的右端三角座的下端设有计算器，且计算器与笔杆槽相套配。

作为本实用新型再进一步的方案：所述三角座的右端设有日历本，且日历本装订在三角座的前端面上。

与现有技术相比，本实用新型的有益效果是：

1、账单记录纸可以进行同类别的连续性记录，因此在查询时不会出现断续现象，记录内容较为完整；

2、三个账单记录纸可以进行分类记录，并且汇总在三角板的同一面上，不容易遗失。

附图说明

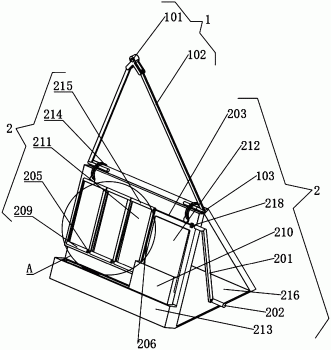

图1为一种方便使用的家庭经济账单记录统计装置的轴侧结构示意图；

图2为一种方便使用的家庭经济账单记录统计装置中主视图；

图3为一种方便使用的家庭经济账单记录统计装置中图1A处的局部放大图。

图中：1、挂钩组；2、记录组；101、挂钩头；102、连杆I；103、挂钩；201、连杆 II；202、转把；203、转轴I；205、转轴II；206、挡板I；209、放纸筒；210、计算器； 211、账单记录纸；212、日历本；213、笔杆槽；214、圆环；215、收纸筒；216、三角座； 218、定位板I。

具体实施方式

请参阅图1～3，本实用新型实施例中一种方便使用的家庭经济账单记录统计装置，包括挂钩组1，记录组2，记录组2中包括三角座216、账单记录纸211和计算器210，三角座216上端的左右侧固定连接有圆环214，三角座216的前端面上设有三个账单记录纸211，且账单记录纸211装订在三角座216前端面的左侧，账单记录纸211的上端设有转轴I 203，转轴I 203的右端固定连接有连杆II 201，连杆II 201的另一端固定连接有转把202，连杆II201的左端并且在三角座216的前端固定连接有与转轴I 203相穿配的定位板I 218，账单记录纸211的左右两端并且在三角座216的前端固定连接有与转轴I 203相穿配的挡板I 206，且在账单记录纸211的上端并且在两相邻的挡板I 206之间设有与转轴 I 203相套配的收纸筒215，账单记录纸211的下端并且在挡板I 206的下端套设有转轴 II205，且在账单记录纸211的下端并且在两相邻挡板I 206之间设有与转轴II 205相套配的放纸筒209，账单记录纸211的两端分别绕设在收纸筒215与放纸筒209的外圆上。

在图1中：挂钩组1包括挂钩头101、连杆I和挂钩103，挂钩头101下端的左右两端设有连杆I 102，且连杆I 102与挂钩头101螺栓连接，连杆I 102的下端固定连接有挂钩103，当桌子上放不下时，可以挂在墙上。

在图1中：三角座216前端面的下端设有笔杆槽213，且笔杆槽213与三角座216固定连接，放入笔和橡皮，不易丢失。

在图1中：笔杆槽213的右端三角座216的下端设有计算器210，且计算器210与笔杆槽213相套配，方便计算，不用单独准备计算器。

在图1中：三角座216的右端设有日历本212，且日历本212装订在三角座216的前端面上，直观表现记录的日期时间。

本实用新型的工作原理是：根据需要将账单记录纸211进行分类，然后进行记录，日历本212可以帮助查看记录日期，计算器210可以帮助我们运算，记录好后，笔可以放入笔杆槽213，这样不易丢失，如果账本记录完后，我们可以通过转把202转动转轴203，这样转动杆209就进行转动账单记录纸211就开始上翻，如果进行查账时，可反向转动转轴203，整个账单记录纸211的纸卷是连贯性的，因此记录的内容保持一定的连贯性，方便进行总体查阅与分类汇总。

以上所述的，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
