专利摘要

本实用新型公开了一种教学培训用笔记本，包括笔记本主体和透明套圈；所述笔记本主体包括包皮和设置在包皮内的书写页；所述透明套圈具有弹性，所述笔包皮包括正封面，封条和背封面，所述正封面的内面设置文件夹，在所述正封面的内面上位于文件夹右侧上方位置设置浅槽，所述浅槽的高度大于S形开口的最高位置；所述浅槽内设置弹性垫；所述正封面与第一张书写页之间以及背封面与最末一张书写页之间设置胶纸页。本实用新型设计巧妙，通过透明线圈用于固定笔记本主体，同时同时不会增加笔记本整体的较多的厚度，相对于背景技术的现有技术而言，不会增加笔记本的重量，使用方便；设置的文件夹可以用于名片的卡入，每张书写纸上的预撕孔便于撕裂。

权利要求

1.一种教学培训用笔记本，包括笔记本主体和透明套圈；所述笔记本主体包括包皮和设置在包皮内整齐重叠的书写页；所述透明套圈具有弹性，所述笔包皮包括正封面，封条和背封面，其中正封面的右侧边与封条的左侧边连接，封条的右侧边与背封面的左侧边连接，它们为整体结构，正封面的右侧边与封条的左侧边之间以及封条的右侧边与背封面的左侧边之间形成可折叠的连接边；封条的内侧与整齐重叠的书写页线装固定；所述正封面的内面设置文件夹，所述文件夹具有S形的开口，位于S形开口顶端靠近封角位置具有缺口，在所述正封面的内面上位于文件夹右侧上方位置设置浅槽，所述浅槽的高度大于S形开口的最高位置；所述浅槽内设置弹性垫；所述正封面与第一张书写页之间以及背封面与最末一张书写页之间设置胶纸页。

2.根据权利要求1所述的一种教学培训用笔记本，其特征在于：所述正封面与封条以及背封面与封条的外棱角位置具有磨圆结构。

3.根据权利要求1所述的一种教学培训用笔记本，其特征在于：所有所述书写页靠近翻转端位置设置线性排列的预撕孔。

4.根据权利要求3所述的一种教学培训用笔记本，其特征在于：所述预撕孔靠近书写页顶边位置设置豁口。

5.根据权利要求4所述的一种教学培训用笔记本，其特征在于：所述豁口为半圆形，位于半圆的最低端具有V形口。

6.根据权利要求4所述的一种教学培训用笔记本，其特征在于：所述背封面的内页上设置条形袋。

7.根据权利要求4所述的一种教学培训用笔记本，其特征在于：所述胶纸页表面光滑或者具有磨砂结构。

8.根据权利要求1所述的一种教学培训用笔记本，其特征在于：所述笔记本厚度小于0.8cm。

9.根据权利要求1所述的一种教学培训用笔记本，其特征在于：所述包皮为皮革或者塑料制成。

10.根据权利要求1所述的一种教学培训用笔记本，其特征在于：所述条形袋内设置条形尺。

说明书

技术领域

本实用新型涉及教学培育技术领域，尤其涉及一种教学培训用笔记本。

背景技术

在教学培育中，需要用到笔记本，常见的笔记本缺乏有效的密封结构，有的采用带锁扣的形式，例如在扉页上设置磁铁锁扣形式，或者例如CN200620060791.8，采用通孔和纽扣形式；这种复杂的形式增加了笔记本的重量和厚度，导致使用不方便，由于设置锁扣导致在书写的时候书写面是不平整的，例如CN201720309080.8，公开了一种新型笔记簿；CN201220428721.9公开了一种带密码锁的笔记本，这种类型的笔记本的正面或者背面不平整，导致书写面不平整，有膈应的感觉。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，进而提出的一种教学培训用笔记本。

为了实现上述目的，本实用新型采用了如下技术方案：

一种教学培训用笔记本，包括笔记本主体和透明套圈；所述笔记本主体包括包皮和设置在包皮内整齐重叠的书写页；所述透明套圈具有弹性，透明套圈的厚度小于0.5mm，其宽度大于3cm；在设计上可以采用弹性较高的塑料材料，为了箍紧笔记本主体，其中透明套圈的口径略小于笔记本截面的周长，所述笔包皮包括正封面，封条和背封面，其中正封面的右侧边与封条的左侧边连接，封条的右侧边与背封面的左侧边连接，它们为整体结构，正封面的右侧边与封条的左侧边之间以及封条的右侧边与背封面的左侧边之间形成可折叠的连接边；封条的内侧与整齐重叠的书写页线装固定；所述正封面的内面设置文件夹，所述文件夹具有S形的开口，位于S形开口顶端靠近封角位置具有缺口，文件夹与正封面内面之间存在间隔距离，文件夹设计为S 形为了方便卡入名片或者其他重要纸件，在所述正封面的内面上位于文件夹右侧上方位置设置浅槽，浅槽大小形如指甲盖，或者比指甲盖稍大，具有一定的内凹的弧度；所述浅槽的高度大于S形开口的最高位置；所述浅槽内设置弹性垫，弹性垫为常见的聚氨酯胶垫，其厚度小于2mm；所述正封面与第一张书写页之间以及背封面与最末一张书写页之间设置胶纸页。

进一步的，所述正封面与封条以及背封面与封条的外棱角位置具有磨圆结构。

进一步的，所有所述书写页靠近翻转端位置设置线性排列的预撕孔，预撕孔与书写页转折边缘均质3mm间隔距离，在需要撕纸的之后，可以通过预撕线正气的撕开需要的纸张，一般的设计并没有这样的结构。

进一步的，所述预撕孔靠近书写页顶边位置设置豁口。

进一步的，所述豁口为半圆形，位于半圆的最低端具有V形口，豁口和V形口可以进一步方便撕开需要纸张，起到牵引撕裂的作用。

进一步的，所述背封面的内页上设置条形袋，条形袋的设计可以用于夹笔，也可以用于夹其他用品。

进一步的，所述胶纸页表面光滑或者具有磨砂结构。

进一步的，所述笔记本厚度小于0.8cm。

进一步的，所述包皮为皮革或者塑料制成。

进一步的，所述条形袋内设置条形尺,条形尺可以用作辅助撕书写页。

本实用新型设计巧妙，通过透明线圈用于固定笔记本主体，同时同时不会增加笔记本整体的较多的厚度，相对于背景技术的现有技术而言，不会增加笔记本的重量，使用方便；在书写的时候笔记本的书写面平整，不会产生膈应的感觉，有利于书写，设置的文件夹可以用于名片的卡入，每张书写纸上的预撕孔便于撕裂。

附图说明

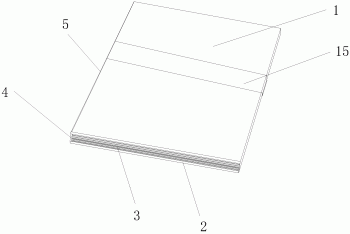

图1本实用新型结构示意图。

图2为正封面扉页结构示意图。

图3为笔记本书写面结构示意图。

图4为笔记本包皮结构示意图。

图5为豁口结构示意图。

图示：1正封面、2背封面、3书写页、4封条、5磨圆结构、6 胶纸页、7浅槽、8文件夹、9缺口、10连接边、11粘贴区、12条形袋、13预撕孔、14豁口、141半圆形、142V形口、15透明套圈。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

如图1-5所示，一种教学培训用笔记本，包括笔记本主体和透明套圈；所述笔记本主体包括包皮和设置在包皮内整齐重叠的书写页3；所述透明套圈具有弹性15，透明套圈的厚度小于0.5mm，其宽度大于 3cm；在设计上可以采用弹性较高的塑料材料，例如PVC或者PE或者 TUV或HUS材料，透明套圈的口径略小于笔记本截面的周长，所述笔包皮包括正封面1，封条6和背封面2，其中正封面1的右侧边与封条6的左侧边连接，封条6的右侧边与背封面2的左侧边连接，它们为整体结构，正封面1的右侧边与封条6的左侧边之间以及封条6的右侧边与背封面2的左侧边之间形成可折叠的连接边10；封条6的内侧与整齐重叠的书写页线装固定；所述正封面1的内面设置文件夹 8，所述文件夹8具有S形的开口，位于S形开口顶端靠近封角位置具有缺口9，文件夹8与正封面1内面之间存在间隔距离，文件夹8 设计为S形为了方便卡入名片或者其他重要纸件，在所述正封面1的内面上位于文件夹8右侧上方位置设置浅槽7，浅槽7大小形如指甲盖，或者比指甲盖稍大，具有一定的内凹的弧度；所述浅槽7的高度大于S形开口的最高位置；所述浅槽7内设置弹性垫，弹性垫为常见的聚氨酯胶垫，其厚度小于2mm；所述正封面1与第一张书写页3之间以及背封面2与最末一张书写页3之间设置胶纸页6。

所述正封面1与封条6以及背封面2与封条6的外棱角位置具有磨圆结构5，通过调查发现当硬质封面，在翻转的时候，外棱角位置容易发生挤压，设计为圆角结构可以避免挤压。

所有所述书写页3靠近翻转端位置设置线性排列的预撕孔13，在需要撕纸的之后，可以通过预撕线正气的撕开需要的纸张，一般的设计并没有这样的结构。

所述预撕孔13靠近书写页3顶边位置设置豁口14。

所述豁口14为半圆形141，位于半圆的最低端具有V形口142，豁口14和V形口可以进一步方便撕开需要纸张，起到牵引撕裂的作用。

所述背封面2的内页上设置条形袋12，条形尺可以用作辅助撕书写页。裁剪的时候用条形尺靠近预撕孔的延伸反向，然后从豁口位置开撕，这种方式可以确保裁剪的整齐。

所述胶纸页6表面光滑或者具有磨砂结构。

所述笔记本厚度小于0.8cm。

所述包皮为皮革或者塑料制成。

本实用新型设计巧妙，通过透明线圈用于固定笔记本主体，同时同时不会增加笔记本整体的较多的厚度，相对于背景技术的现有技术而言，不会增加笔记本的重量，使用方便；设置的文件夹可以用于名片的卡入，每张书写纸上的预撕孔便于撕裂。
