专利摘要

本实用新型公开了一种群时延调控器，包括构成第一级谐振器的电阻R1、电容C1和电感L1，构成第二级谐振器的第一电阻R21、第二电阻R22、电容C2和电感L2，构成第三级谐振器的电阻R3、电容C3和电感L3，所述第一级谐振器、第二级谐振器和第三级谐振器前后并联连接到输入输出电路中。通过调节C1、L1、C2、L2、C3以及L3，可以获得三个离散的通带窗口，得到三个大小不同的群时延，实现群时延调控。本实用新型可用于各种电子仪器以及通信系统中群时延的理论分析设计，其优点是结构简单，设计灵活，效率高，多种群时延调控可以通过并联多级LC的串联结构来轻松实现。

权利要求

1.一种群时延调控器，其特征在于：包括构成第一级谐振器的电阻R1、电容C1和电感L1，构成第二级谐振器的第一电阻R21、第二电阻R22、电容C2和电感L2，构成第三级谐振器的电阻R3、电容C3和电感L3，所述第一级谐振器、第二级谐振器和第三级谐振器前后并联连接到输入输出电路中。

2.根据权利要求1所述的群时延调控器，其特征在于：所述的第一级谐振器由电阻R1、电容C1和电感L1串联构成；所述的第二级谐振器先由第一电阻R21和电容C2、第二电阻R22和电感L2分别串联后再并联构成；所述的第三级谐振器由电阻R3、电容C3和电感L3串联构成。

3.根据权利要求1所述的群时延调控器，其特征在于：所述的电阻R1、R21、R22、R3取值范围为0-30欧姆，调节R1、R21、R22、R3取值实现群时延的微调控；所述的电容C1、C2、C3和电感L1、L2、L3的取值范围由所需频段决定，调节电容C1、C2、C3和电感L1、L2、L3的取值以及两两比值实现群时延的主调控。

说明书

技术领域

本实用新型属于微波毫米波电路与系统领域，涉及一种群时延调控器。

背景技术

在信号的传送过程中，必不可少的会产生一定的时间延迟，通常采用群时延来衡量时间延迟。在许多实际的信号处理应用中，估计一个非平稳过程的群时延是一项重要的工作。只要系统和目标信号之间有相对运动，多普勒效应就存在，也就存在群时延。而群时延调控技术一直被广泛应用于各种电子仪器以及通信系统中，通过群时延器，可使输入信号延时一段特定时间后输出，进而完成对信号的特殊控制。

最简单的微波/毫米波群时延器就是一段特定长度的传输线，如微带线、同轴线、矩形波导等，为减少尺寸、增加群时延调控范围，又发展出了各种基于耦合线、反射电路以及谐振结构等的紧凑型群时延器。比如毕丹宏等人设计了一种微波单端口网络的群时延(见毕丹宏.微波单端口网络的群时延研究[J]，电子科技期刊,2012.)，针对单端口微波网络的群时延特性，分析群时延特性中S参数与谐振腔品质因数之间的关系，但其只是分析单端口的群时延，有一定的局限性。

纵观国内外相关研究动态可知，小型集成化、大范围、宽带或多频带群时延调控实现是其发展主流。比如Shulabh Gupta等人提出了一种用弯折的传输线综合任意群时延的方法(见Shulabh Gupta,Armin Parsa,and Christophe Caloz.Group-Delay Engineered Noncommensurate Transmission Line All-Pass Network for Analog Signal Processing[J].IEEE TRANSACTIONS ON MICROWAVE THEORY AND TECHNIQUES,2010,VOL.58,NO.9.)，利用一段微带线来产生延时，通过控制不同微带线的长度来综合任意类型的群时延，但是需要用算法进行优化，效率比较低，难以高效的综合设计群时延。

实用新型内容

本实用新型的目的在于克服上述现有技术存在的不足，提供一种群时延调控器，通过在传输通带中引入传输零点的方法，合理得设计零点位置，控制通带带宽，可以高效综合设计群时延调控器。

为了实现上述目的，本实用新型的技术方案是：

一种群时延调控器，包括构成第一级谐振器的电阻R1、电容C1和电感L1，构成第二级谐振器的第一电阻R21、第二电阻R22、电容C2和电感L2，构成第三级谐振器的电阻R3、电容C3和电感L3，所述第一级谐振器、第二级谐振器和第三级谐振器前后并联连接到输入输出电路中。

第一级谐振器由电阻R1、电容C1和电感L1串联构成；第二级谐振器先由第一电阻R21和电容C2、第二电阻R22和电感L2分别串联后再并联构成；第三级谐振器由电阻R3、电容C3和电感L3串联构成；通过调节C1、L1、C2、L2、C3以及L3，可以获得三个离散的通带窗口，得到三个大小不同的群时延，实现群时延主调控，并且三个离散的通带窗口之间有两个可调节的零点；通过调节R1、R21、R22以及R3可以获得不同通带窗口的差损值，进而对三个大小不同的群时延进行微调。

本实用新型的优点和有益效果:

(1)本实用新型采用等效电路模型的方式设计群时延调控器，其结构简单，易于高效综合设计群时延。

(2)本实用新型采用RLC等集总元件，通过改变电容电感值，调节传输零点的位置，实现群时延调控，设计灵活方便。

本实用新型的目的、特征及优点将结合实施例，参照附图作如下进一步的说明。

附图说明

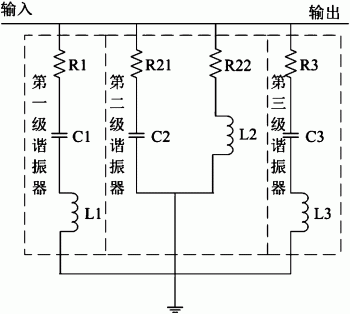

图1是本实用新型提供的群时延调控器的结构示意图。

图2是本实用新型提供的群时延调控器的效果示意图。

具体实施方式

如图1所示，一种群时延调控器，包括构成第一级谐振器的电阻R1、电容C1和电感L1，构成第二级谐振器的第一电阻R21、第二电阻R22、电容C2和电感L2，构成第三级谐振器的电阻R3、电容C3和电感L3，所述第一级谐振器、第二级谐振器和第三级谐振器前后并联连接到输入输出电路中。

第一级谐振器由电阻R1、电容C1和电感L1串联构成；第二级谐振器先由第一电阻R21和电容C2、第二电阻R22和电感L2分别串联后再并联构成；第三级谐振器由电阻R3、电容C3和电感L3串联构成；通过调节C1、L1、C2、L2、C3以及L3，可以获得三个离散的通带窗口，得到三个大小不同的群时延，实现群时延主调控，并且三个离散的通带窗口之间有两个可调节的零点；通过调节R1、R21、R22以及R3可以获得不同通带窗口的差损值，进而对三个大小不同的群时延进行微调。

作为一个实例，一种群时延调控器被仿真设计。选取R1＝R21＝R22＝R3＝0.1Ω来代替整个电路的损耗，取C1＝5pF、L1＝5nH、C2＝30pF、L2＝1nH、C3＝2pF以及L3＝20nH，端口阻抗取50Ω，C2和L2的并联形成一个通带，L1、C1的串联及L3、C3的串联再与C2和L2并联，即可在通带两侧引入两个可调零点，通过调节，C2、L2、C3以及L3的值，控制两个零点的位置，进而改变通带的带宽，达到群时延调控的目的。效果如图2所示，得到了凸形的群时延。

进一步，在电路中并联额外的L、C的串联，即在通带内引入额外的零点，增加离散通带的数量，即可实现更多频段群时延的调控。

本领域的普通技术人员将会意识到，这里所述的实施例是为了帮助读者理解本实用新型的原理，应被理解为本实用新型的保护范围并不局限于这样的特别陈述和实施例。本领域的普通技术人员可以根据本实用新型公开的这些技术启示做出各种不脱离本实用新型的其它各种具体变形和组合，这些变形和组合仍然在本实用新型的保护范围内。
