专利摘要
本发明公开了一种机电类智能防盗报警门锁,包括:机械锁,所述防盗报警门锁还包括:金属棍和直流电动机,金属棍的尾端呈锯齿形、直流电动机的转子外接螺旋结构,其中,螺旋结构与锯齿形咬合,直流电动机的一端连接有倒计时装置,倒计时装置连接有蜂鸣器,钥匙插入锁眼之后,所述倒计时装置启动,所述倒计时装置计时结束后,所述倒计时装置分别触发所述直流电动机和所述蜂鸣器;所述直流电动机通过螺旋结构带动所述金属棍向前移动,将钥匙卡死在锁芯之内。本发明提高了门锁的安全性,保护了用户的财产安全和隐私安全。
权利要求
1.一种机电类智能防盗报警门锁,包括:机械锁,其特征在于,所述防盗报警门锁还包括:金属棍和直流电动机,金属棍的尾端呈锯齿形、直流电动机的转子外接螺旋结构,
其中,螺旋结构与锯齿形咬合,直流电动机的一端连接有倒计时装置,倒计时装置连接有蜂鸣器,
钥匙插入锁眼之后,所述倒计时装置启动,所述倒计时装置计时结束后,所述倒计时装置分别触发所述直流电动机和所述蜂鸣器;
所述直流电动机通过螺旋结构带动所述金属棍向前移动,将钥匙卡死在锁芯之内。
2.根据权利要求1所述的一种机电类智能防盗报警门锁,其特征在于,所述防盗报警门锁还包括:另一直流电动机,另一直流电动机的转子外接螺旋结构,
其中,螺旋结构与锯齿形咬合,所述另一直流电动机带动所述金属棍向后移动,所述另一直流电动机的一端连接有无线电遥控器,
所述无线电遥控器触发所述另一直流电动机,所述另一直流电动机通过螺旋结构带动金属棍向后移动,从而实现钥匙的释放。
3.根据权利要求2所述的一种机电类智能防盗报警门锁,其特征在于,所述无线电遥控器还包括:无线电接收装置,
所述无线电接收装置对另一直流电动机施以工作信号,使得另一直流电动机向后移动相同的时间,带动金属棍回归最初的位置。
4.根据权利要求1所述的一种机电类智能防盗报警门锁,其特征在于,所述金属棍的尖端为梯形。
说明书
技术领域
本发明涉及防盗锁领域,尤其涉及一种机电类智能防盗报警门锁。
背景技术
门,建筑物的出入口,又指安装在出入口能开关的装置。传统的家用及事业单位门锁是由一把与其匹配的钥匙完成解锁,其安全性主要体现在门锁与钥匙的对应性上,但是这种对应性所表现出的安全性其实是有限的。
随着科技的发展及人们安全意识的提高,出现了一些过于复杂的识别装置,例如:指纹锁、和虹膜锁等,即使安全性和可靠性高,却因为过于复杂,价格昂贵而难以推广和普及。现行的智能门锁,只是利用插入钥匙触发开关,也仅是做到了用声音提醒人们拔钥匙,无法实现门锁的安全功能。
对于用户而言,打开门的唯一方式是使用钥匙。然而对于老年人及忙碌的青年人群体,用户忘拔钥匙的情况并不少见。当这种情况发生时,用户需要的不仅是提醒,更需要一种安全而行之有效的装置保护钥匙,保护财产安全,保护隐私安全。同时居民生活中时常有一些人为恶作剧而导致门锁锁眼堵死,撬锁的事件屡屡发生,如何能保证门锁安全成为解决问题的焦点。
综上所述,提高门锁的安全防盗性能,即实现正常状态下门锁的自我保护功能、近距离提示拔钥匙功能、以及钥匙没拔出的状态下钥匙自我锁定的防盗功能。
发明内容
本发明提供了一种机电类智能防盗报警门锁,本发明提高了门锁的安全性,保护了用户的财产安全和隐私安全,详见下文描述:
一种机电类智能防盗报警门锁,包括:机械锁,所述防盗报警门锁还包括:金属棍和直流电动机,金属棍的尾端呈锯齿形、直流电动机的转子外接螺旋结构,
其中,螺旋结构与锯齿形咬合,直流电动机的一端连接有倒计时装置,倒计时装置连接有蜂鸣器,
钥匙插入锁眼之后,所述倒计时装置启动,所述倒计时装置计时结束后,所述倒计时装置分别触发所述直流电动机和所述蜂鸣器;
所述直流电动机通过螺旋结构带动所述金属棍向前移动,将钥匙卡死在锁芯之内。
所述防盗报警门锁还包括:另一直流电动机,另一直流电动机的转子外接螺旋结构,
其中,螺旋结构与锯齿形咬合,所述另一直流电动机带动所述金属棍向后移动,所述另一直流电动机的一端连接有无线电遥控器,
所述无线电遥控器触发所述另一直流电动机,所述另一直流电动机通过螺旋结构带动金属棍向后移动,从而实现钥匙的释放。
所述无线电遥控器还包括:无线电接收装置,
所述无线电接收装置对另一直流电动机施以工作信号,使得另一直流电动机向后移动相同的时间,带动金属棍回归最初的位置。
所述金属棍的尖端为梯形。
本发明提供的技术方案的有益效果是:本发明对现有的传统门锁的不够安全和高端门锁的无法普及等问题提出这种新型智能人性化,相对安全性更高的门锁,一个与常规钥匙配套的解锁及锁死装置,可以在正常状态下防撬门,可以有效杜绝锁眼在未知状态下小偷的盗窃或者一些人为恶作剧的锁眼堵死。在居民出现忘记拔钥匙的时候,由于钥匙长时间留在锁眼里会引发提醒拔钥匙的装置而导致报警音的响起,同时,若是此时居民因为已经远离门而没有听到警报装置,在延时开关的作用下,门锁会自动锁死,同时钥匙被固定在锁眼里,保证钥匙不会被路过居民或者有盗窃企图的人拔出来或者转动开锁。在上一步的基础上,居民随身佩带钥匙的解锁装置,若是与钥匙配套的解锁装置距离钥匙超过一定范围,会导致配套装置中的提醒装置工作来提醒居民忘记了拔钥匙。门关乎居民的财产安全,人身安全甚至隐私安全,所以门的安全性,可靠性变得尤为重要,通过锁的设计以及开发,便能更好的满足以上个人或者事业单位的安全性需求。
附图说明

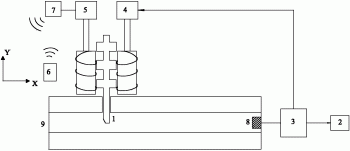

图1是本发明提供的机电类智能防盗报警门锁的结构示意图;
图2是锁定钥匙机电结构装置示意图;
图3是装置与钥匙接触面卡死剖面示意图;
图4是智能门锁装置的操作流程图;
图5是门锁正面全剖示意图。
附图中,各部件的列表如下:
1:金属棍;2:蜂鸣器;
3:倒计时装置;4:第一直流电动机;
5:第二直流电动机;6:无线电遥控器;
7:无线电接收装置;8:触发开关;
9:锁孔。
具体实施方式
为使本发明的目的、技术方案和优点更加清楚,下面对本发明实施方式作进一步地详细描述。
本发明实施例面向广大的居民和事业单位,既保留了传统锁装置的实用性和普及性,而且在传统基础上进行了改进和提高,大大的加强了其安全性并实现了一定的智能化,同时门锁装置设有提醒和防窃的功能,并且配有小型遥控器方便操作,本发明实施例旨在为居民守住家的第一道防线,为事业单位提供第一道安全防护,为以后能更加人性化的门锁提供参考。
实施例1
本发明实施例主要针对智能门锁的安全防盗方面的研究。将从以下方面展开致力解决防止钥匙丢失,以及拔钥匙提醒功能。
实现开门或锁门后智能门锁提示拔钥匙的功能。方案如下:当钥匙接入电路后将会触发倒计时装置3(图1),在用户设置的规定时长后,报警电路将会接通,该报警电路使用门铃系统的干电池电源,放出高分贝的报警声提示用户拔钥匙。
实现钥匙未在规定时间内拔出后门锁的自我封闭功能。方案如下:当钥匙(图5)接入电路后将会触发倒计时装置3(图1),在用户设置的规定时长后,自锁电路将会接通,钥匙将门锁在锁芯中,无法被拔出。用户只能通过便携无线电波发射装置遥控器(图1)上的开锁开关解除锁芯的锁定状态。与此同时,钥匙在门锁内不能随意转动,从而使得门锁不能被打开。
实施例2
参见图1,本发明实施例的电动智能锁死门锁死装置是在现有门锁的基础上添加一个电动控制的金属棍1、一个蜂鸣器2、一个倒计时装置3、第一直流电动机4、第二直流电动机5、无线电遥控器6以及无线电接收装置7。
首先,在现有钥匙的基础上进行机械改动(改动见图3),见图1,添加直流电源、第一直流电机4,尾端呈锯齿形的金属棍1、倒计时装置3以及无线电接收装置7,第一直流电机4的转子外接螺旋结构,螺旋结构与锯齿形咬合。
根据图1,图4当钥匙插入之后,会启动倒计时装置3,当一定时间之后钥匙没有被拔出,即倒计时装置3计时结束后,自锁电路(由倒计时装置3,第一直流电动机4,金属棍1组成)接通,第一直流电动机4开始工作,通过螺旋结构带动金属棍1前进将钥匙卡死在锁孔9之内,既不能旋转,也不能拔出。与此同时,当倒计时截止时,会启动一个蜂鸣器2,发出报警声音提醒用户及时拔出钥匙。
实际应用时,用户则还可以通过使用无线电遥控器6来接通第二直流电动机5(第二直流电机5的转子外接螺旋结构,螺旋结构与锯齿形咬合)的工作,通过螺旋结构带动金属棍1反方向移动,自锁电路解开,从而使得钥匙获得释放,门锁可以照常使用。
图1为门锁装置非工作状态,此时金属棍1并未出现在锁孔中,第一直流电动机4、第二直流电动机5并未通电,整体电路于不工作状态。设定第一直流电动机4、第二直流电动机5每次工作时间为t,在此期间金属棍1前进距离为x,在初始状态金属棍1的距离钥匙中心距离设置成w,w<x,因此保证在第一直流电动机4工作的时间段内,通过螺旋结构能够使金属棍1运动到钥匙所在的位置,从而保证将钥匙卡死(见图3)。
当用户想要解开对钥匙的封锁,使用无线电遥控器6,锁内的无线电接收装置7对第二直流电动机5施以工作信号,使得第二直流电动机5向相反方向转动相同的时间t,使金属棍1反方向运动距离w,从而让金属棍1回归最初使的位置,等待下一次工作。
图3为第一直流电动机4工作时将金属棍1运送到钥匙所在位置,使得钥匙既不能随意转动也不能拔出锁芯,设计金属棍1尖端为梯形,首先保证了金属棍1的强度,不会轻易地被折断,同时又保证了当有人恶意想要转动钥匙时,金属棍1方向偏移,使金属棍1、第一直流电动机4不至于被强行移动。
图2为金属棍1与两直流电动机的接触结构,在第一直流电动机4工作的状态下,螺旋结构会带动金属棍1向下移动接触并卡住钥匙,实现锁死的功能;同理,当第二直流电动机5工作时,螺旋结构带动金属棍1向上移动使其离开钥匙,解除锁死的功能。运用螺旋传动改变机构的运动方式和方向,速比大,省力,能自锁。
本发明中所涉及到的倒计时装置、蜂鸣器、无线电遥控器及接收装置,以及第一、第二直流电动机均为市面已有产品,原理不再赘述。
本发明实施例对各器件的型号除做特殊说明的以外,其他器件的型号不做限制,只要能完成上述功能的器件均可。
本领域技术人员可以理解附图只是一个优选实施例的示意图,上述本发明实施例序号仅仅为了描述,不代表实施例的优劣。
以上所述仅为本发明的较佳实施例,并不用以限制本发明,凡在本发明的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本发明的保护范围之内。
