专利摘要

本实用新型提供一种滚刷总成和除雪车，该滚刷总成包括滚刷、驱动装置、传动装置，所述滚刷包括主轴和固定在所述主轴外侧壁上的多簇毛刷，所述驱动装置与所述传动装置输入端传动连接，所述传动装置的输出端与所述滚刷的主轴传动连接。本方案能解决滚刷功能单一的问题，实现了清扫和除雪的双重功能。

权利要求

1.一种滚刷总成，其特征在于，包括滚刷、驱动装置、传动装置，所述滚刷包括主轴和固定在所述主轴外侧壁上的多簇毛刷；所述驱动装置与所述传动装置输入端传动连接，所述传动装置的输出端与所述滚刷的主轴传动连接；所述主轴上穿设有多个毛刷盘，所述毛刷盘与所述主轴之间均传动连接，所述毛刷盘上固定有多簇刷毛；所述滚刷还包括两根连接杆以及两个端盖，每个所述毛刷盘均穿设在两根所述连接杆上，两个所述端盖分别穿设于所述主轴及两根连接杆两端，所述连接杆的两端分别与所述端盖可拆卸连接。

2.根据权利要求1所述的滚刷总成，其特征在于，所述毛刷盘包括圆盘，所述圆盘上具有用于配合所述主轴的中心轴孔以及用于与所述主轴传动连接的穿设孔；所述圆盘上围绕所述中心轴孔一周可拆卸连接多簇所述毛刷。

3.根据权利要求2所述的滚刷总成，其特征在于，所述圆盘其中一个端面上设置有多个凹槽，所述凹槽沿所述圆盘的径向延伸，并围绕所述中心轴孔一周均布。

4.根据权利要求3所述的滚刷总成，其特征在于，所述凹槽呈T形。

5.一种除雪车，其特征在于，包括车体、固定在所述车体尾部的吸盘和如权利要求1～4任一项所述的滚刷总成；所述滚刷总成的驱动装置和传动装置均固定在所述车体上；

所述吸盘包括第一壳体和用于容置所述滚刷总成中滚刷的第二壳体；所述第一壳体与第二壳体固定连接且内部连通并形成底部具有开口的内腔；所述第一壳体上具有与所述内腔连通的吸口；所述第二壳体两端具有供所述滚刷的主轴穿设的穿设孔；

所述第二壳体包括半圆柱形侧板和固定在所述半圆柱形侧板两端的端板；所述主轴从所述保护壳两端的端板上穿过，并与所述端板转动连接。

6.根据权利要求5所述的除雪车，其特征在于，所述半圆柱形侧板与两所述端板共同围设形成一个具有开口的容纳腔；所述滚刷一部分位于所述容纳腔内，另一部分伸出所述开口并向外延伸。

说明书

技术领域

本实用新型涉及环卫设备技术领域，更具体地，涉及一种滚刷总成及除雪车。

背景技术

现有技术的公路清扫车，主要是在车辆的前部和车辆的中部两侧装有边刷和吸尘装置，只能对路面进行清扫，清扫装置实际上就是一个转动形式的扫帚，再配合水喷淋装置用于降尘，仅能用于清扫，功能单一。

实用新型内容

本实用新型提供一种滚刷总成及除雪车，用于克服现有技术的缺陷，旨在增加滚刷的扫雪功能。

为实现上述目的，本实用新型提供一种滚刷总成，包括滚刷、驱动装置、传动装置，所述滚刷包括主轴和固定在所述主轴外侧壁上的多簇毛刷；所述驱动装置与所述传动装置输入端传动连接，所述传动装置的输出端与所述滚刷的主轴传动连接。

优选地，所述主轴上穿设有多个毛刷盘，所述毛刷盘与所述主轴之间均传动连接，所述毛刷盘上固定有多簇刷毛。

优选地，所述滚刷还包括两根连接杆以及两个端盖，每个所述毛刷盘均穿设在两根所述连接杆上，两个所述端盖分别穿设于所述主轴及两根连接杆两端，所述连接杆的两端分别与所述端盖可拆卸连接。

优选地，所述毛刷盘包括圆盘，所述圆盘上具有用于配合所述主轴的中心轴孔以及用于与所述主轴传动连接的穿设孔；所述圆盘上围绕所述中心轴孔一周可拆卸连接多簇所述毛刷。

优选地，所述圆盘其中一个端面上设置有多个凹槽，所述凹槽沿所述圆盘的径向延伸，并围绕所述中心轴孔一周均布。

优选地，所述凹槽呈T形。

为实现上述目的，本实用新型还提供一种除雪车，包括车体、固定在所述车体尾部的吸盘和所述滚刷总成；所述滚刷总成的驱动装置和传动装置均固定在所述车体上；

所述吸盘包括固定连接的第一壳体和用于容置滚刷的第二壳体；所述第一壳体与第二壳体内部连通并形成底部敞口的内腔；所述第一壳体上具有与所述内腔连通的吸口；所述第二壳体两端具有供所述滚刷的主轴穿设的穿设孔；

所述第二壳体包括半圆柱形侧板和固定在所述半圆柱形侧板两端的端板；所述主轴从所述保护壳两端的端板上穿过，并与所述端板转动连接。

优选地，所述半圆形侧板与两所述端板共同围设形成一个具有开口的容纳腔；所述滚刷一部分位于所述容纳腔内，另一部分伸出所述开口并向外延伸。

本实用新型提供的滚刷总成及除雪车，通过将滚刷设置呈细长状，并横向安装于车体的尾部，滚刷转动带动毛刷将地面上的杂物、灰尘或雪卷起，并带到吸盘内，由于吸盘内部呈负压状态，最后杂物、灰尘或雪在气流作用下被输送到车体上的垃圾箱内，相对于现有的滚刷，不仅具备清扫功能，还具备了除雪功能。

附图说明

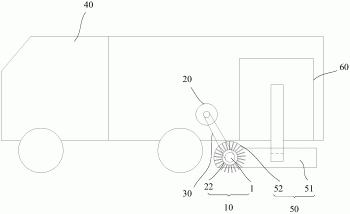

图1为本实用新型实施例提供的除雪车的结构示意图；

图2为滚刷总成中滚刷与吸盘的装配结构示意图；

图3为滚刷的结构示意图；

图4为图3中毛刷盘的结构示意图；

图5为图4中圆盘沿A-A向的剖视图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

如图1、图2所示，本实用新型提供一种滚刷总成，包括滚刷10、驱动装置20、传动装置30，所述滚刷10包括主轴1和固定在所述主轴1外侧壁上的多簇刷毛22，所述主轴1的两端通过传动装置30与驱动装置20传动连接。

驱动装置20可以是电机或马达，传动装置30可以带传动、链传动或齿轮传动等机械传动结构，毛刷可以固定在主轴1上，也可以通过其他部件与主轴1固定连接或传动连接，这里的传动连接指的是随主轴1一起转动。

本实用新型提供的滚刷总成，通过将滚刷10设置呈细长状，并横向安装于车体40的尾部，滚刷10转动带动刷毛22将地面上的杂物、灰尘或雪卷起，并带到吸盘50内，由于吸盘50内部呈负压状态，最后杂物、灰尘或雪在气流作用下被输送到车体40上的垃圾箱60内，相对于现有的滚刷，不仅具备清扫功能，还具备了除雪功能。

优选地，为方便更换局部磨损的刷毛，所述主轴1上穿设有多个毛刷盘2，所述毛刷盘2与所述主轴1之间均传动连接，所述毛刷盘2上固定有多簇刷毛22。

优选地，所述滚刷10还包括两根连接杆4以及两个端盖3，每个所述毛刷盘2均穿设在两根所述连接杆4上，两个所述端盖3分别穿设于所述主轴1及两根连接杆4两端，所述连接杆4的两端分别与所述端盖3可拆卸连接。

使用时首先将端盖3安装在主轴1以及两所述连接杆4的一端，并将螺母拧在两连接杆4的端部，防止端盖3从主轴1及两连接杆4端部脱落，然后将毛刷盘2挨个穿在主轴1和两根连接杆4上，最后通过另一个端盖3穿在主轴1以及两所述连接杆4的另一端，并将螺母拧在两连接杆4的端部，从而将毛刷盘2固定在两端盖3之间。这种结构更换毛刷盘2更为方便。

优选地，所述毛刷盘2包括圆盘21，所述圆盘21上具有用于配合所述主轴1的中心轴孔1a以及用于与所述主轴1传动连接的穿设孔4a；所述圆盘21上围绕所述中心轴孔1a一周可拆卸连接有多簇刷毛22。

由于毛刷采用多个毛刷盘2叠置形成，当位于主轴1中间位置的毛刷磨损严重时，可以将损坏的毛刷盘2从主轴1上拆下来，并更换上新的毛刷盘2，能够将大部分没有损坏的毛刷盘2及主轴1等部件重新利用，而不必更换整个毛刷，节约了用材，降低了成本。

优选地，所述圆盘21其中一个端面上设置有多个凹槽23，所述凹槽23沿所述圆盘21的径向延伸，并围绕所述中心轴孔1a一周均布。

安装刷毛22时可以沿圆盘21的一个端面沿轴向插入插接头，安装便捷，在毛刷工作过程中，由于毛刷盘2之间彼此抵触，防止刷毛22从圆盘21上脱离。

优选地，为避免刷毛22受到径向力而脱离圆盘21，所述凹槽23呈T形。

为实现上述目的，本实用新型还提供一种除雪车，包括车体40、固定在所述车体40尾部的吸盘50和所述滚刷总成；所述驱动装置20和传动装置30均固定在所述车体40上。

所述吸盘50包括固定连接的第一壳体51和用于容置滚刷的第二壳体52；所述第一壳体51与第二壳体52固定连接，且其内部连通并形成底部具有开口的内腔；所述第一壳体51上具有与所述内腔连通的吸口；所述第二壳体52两端具有供所述滚刷的主轴1穿设的穿设孔4a；

所述第二壳体52包括半圆柱形侧板52a和固定在所述半圆柱形侧板52a两端的端板52b；所述主轴1两端分别从两所述端板52b上穿过，并通过轴承与所述端板52b转动连接。

本实用新型提供的滚刷总成，通过将滚刷10设置呈细长状，并横向安装于车体40的尾部，滚刷10转动带动刷毛22将地面上的杂物、灰尘或雪卷起，并带到吸盘50内，由于吸盘50内部呈负压状态，最后杂物、灰尘或雪在气流作用下被输送到车体40上的垃圾箱60内，相对于现有的滚刷，不仅具备清扫功能，还具备了除雪功能。

作为优选实施方式，为节约空间，减小除雪车体积，所述半圆形侧板52a与两所述端板52b共同围设形成一个具有开口的容纳腔；所述滚刷10一部分位于所述容纳腔内，另一部分伸出所述开口并向外延伸。
