专利摘要
一种可更换刀刃的单刃模型剪钳,包括有剪钳主体、可更换刀刃、弹簧、限位器以及塑胶制成的护管;可更换的刀刃安装在剪钳主体上;限位器用来保证使用时不会因为过度用力导致刃口损坏;弹簧的安装使剪钳在完成一次剪切后变为张开状态,以便进行下一次剪切;塑胶制成的护管给使用者带来舒适的握持感;具有结构简单,操作方便,经济实用的特点。
权利要求
1.一种可更换刀刃的单刃模型剪钳,包括有两个剪钳主体(1),两个剪钳主体(1)通过铰接轴(6)连接在一起;其特征在于,剪钳主体(1)一侧不开刃,并将刃口磨平,用于剪切时夹持住水口,另一侧设有可更换刀刃(2),可更换刀刃(2)通过两个螺钉固定在相应的螺丝孔中。
2.根据权利要求1所述的一种可更换刀刃的单刃模型剪钳,其特征在于,所述的可更换刀刃(2)用两个螺丝固定在剪钳主体(1)有螺丝孔的一侧;当可更换刀刃(2)变钝时,可卸下螺丝进行更换。
3.根据权利要求1所述的一种可更换刀刃的单刃模型剪钳,其特征在于,所述的铰接轴(6)的下方的两个剪钳主体(1)之间设有弹簧(3)。
4.根据权利要求3所述的一种可更换刀刃的单刃模型剪钳,其特征在于,所述的弹簧(3)下方一侧的剪钳主体(1)内侧设有限位器(4);所述的限位器(4)采用一圆柱形块体。
5.根据权利要求1所述的一种可更换刀刃的单刃模型剪钳,其特征在于,所述的剪钳主体(1)下部为两个钳柄;两个钳柄上分别套设一塑胶制成的护管套(5)。
说明书
技术领域
本实用新型属于剪钳技术领域,特别涉及一种可更换刀刃的单刃模型剪钳。
背景技术
塑胶模型的制作有很大的乐趣,为很多模型爱好者所喜爱。制作时需要将塑胶板件上的零件取下。模型剪钳是一种高效的工具,但在使用过程中存在许多问题。由于制作模型时剪切开的水口应尽量美观,所以切断方式应该是切开而不是挤压开,挤压开的水口会发白且不平整,因此剪切应尽可能锋利,以至于刀刃会做的很薄,材料为了有很高的硬度而脆性很大。所以以往的模型剪钳的刃口很容易损坏,导致整把剪钳报废。并且在使用一段时间以后刃口的磨损,刀刃的生锈都会导致整把剪钳报废。
双刃剪钳在剪切水口时,开始为切开塑料的方式,在切到剩中间部分时,由于剩下需要切开的宽度已经很小了,受到很小的力就会变形断开,所以剩下的部分是被剪钳挤压断开的,而不是切开的,这样就导致水口发白且不平整。
发明内容
为了克服上述现有功能技术的不足,本实用新型的目的在于提供了一种可更换刀刃的单刃模型剪钳,具有实用方便,结构简单的特点,能大大提升剪钳的整体寿命。
为了实现上述目的,本实用新型采用的技术方案是:一种可更换刀刃的单刃模型剪钳,包括有两个剪钳主体,两个剪钳主体通过铰接轴连接在一起;剪钳主体一侧不开刃,并将刃口磨平,用于剪切时夹持住水口,另一侧设有可更换刀刃,可更换刀刃通过两个螺钉固定在相应的螺丝孔中。
所述的可更换刀刃用两个螺丝固定在剪切口有螺丝孔的一侧;当可更换刀刃变钝时,可卸下螺丝进行更换。
所述的铰接轴的下方的两个剪钳主体之间设有弹簧。所述的弹簧下方一侧的剪钳主体内侧设有限位器;所述的限位器采用一圆柱形块体。
所述的剪钳主体下部为两个钳柄;两个钳柄上分别套设一塑胶制成的护管套。
本实用新型用于剪切塑料板件的流道和水口,不开刃的一侧在剪切过程中用于夹紧流道;另一侧上开有两个螺纹孔,用于安装可更换刀刃。
所述的可更换的刀刃安装在剪钳主体上;限位器用来保证使用时不会因为过度用力导致刃口损坏;弹簧的安装使剪钳在完成一次剪切后变为张开状态,以便进行下一次剪切;塑胶制成的护管给使用者带来舒适的握持感。
本实用新型的有益效果是:
由于在剪钳主体的钳柄之间设有弹簧,弹簧连接着剪钳主体的两侧,使模型剪钳在进行一次剪切后恢复张开状态,以便于下一次剪切;由于在钳柄之间设有限位器,限位器可限制剪钳的可动角度,保护剪钳的刀刃;可更换刀刃是用两个螺丝固定的,当可更换刀刃变钝时通过更换来保证剪钳的锋利。
采用本实用新型采用的单刃结构,不开刃的一侧只起夹持左右,完全由开刃的一侧切开水口,这样就避免了水口中间发白,并且切断除十分平整。刀刃的可更换使剪钳的整体寿命大大提升且装置简单实用。
本实用新型的单刃结构保证了剪切的效果,水口不发白且光滑平整;可更换刀刃结构保证了剪钳的使用寿命。该结构具有结构简单,操作方便,经济实用的特点。
附图说明

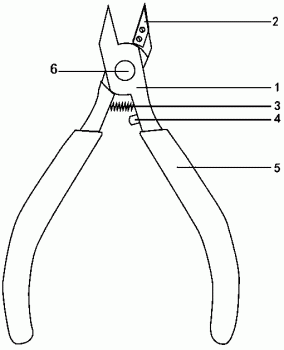

图1为本实用新型结构示意图。
图2为本实用新型结构中的更换刀刃结构图。
具体实施方式
下面结合附图对本实用新型的结构原理和工作原理作进一步详细说明。
参见图1、2,一种可更换刀刃的单刃模型剪钳,包括有两个剪钳主体1,两个剪钳主体1通过铰接轴6连接在一起;其特征在于,剪钳主体1一侧不开刃,并将刃口磨平,用于剪切时夹持住水口,另一侧设有可更换刀刃2,可更换刀刃2通过两个螺钉固定在相应的螺丝孔中。
所述的可更换刀刃2用两个螺丝固定在剪切口不开刃的一侧;当可更换刀刃2变钝时,可卸下螺丝进行更换。
所述的铰接轴6的下方的两个剪钳主体1之间设有弹簧3。弹簧3连接着剪钳主体1的两侧,使模型剪钳在进行一次剪切后恢复张开状态,以便于下一次剪切。
所述的弹簧3下方一侧的剪钳主体1内侧设有限位器4;所述的限位器4采用一圆柱形块体;限位器4是一个圆柱形金属块,作用是限制剪钳的可动角度,保护剪钳的刀刃。
所述的剪钳主体1下部为两个钳柄;两个钳柄上分别套设一塑胶制成的护管套5,护管套5提升剪钳的握持感,使握持更加舒适。
本实用新型用于剪切塑料板件的流道和水口,不开刃的一侧在剪切过程中用于夹紧流道;另一侧上开有两个螺纹孔,用于安装可更换刀刃2。
所述的可更换刀刃2用两个螺丝固定在剪钳主体1上。当可更换刀刃2变钝时,可卸下螺丝进行更换。
本实用新型的工作原理是:
使用两个螺丝将刀刃固定在剪钳主体上,在剪切塑胶板件时,限位器防止因为过度用力而导致刃口损坏。弹簧的安装使剪钳在完成一次剪切后变为张开状态,以便进行下一次剪切。塑胶制成的护管给使用者带来舒适的握持感。当刀刃磨损严重时,可以拧下螺丝更换刀刃。这样,一把模型剪钳的寿命大大增加。
