专利摘要

一种可伸缩钢筋笼辅助绑扎固定装置，属于建筑技术领域，所述装置包括固定圆盘和支撑杆，所述固定圆盘的圆盘一周固定有支撑杆，所述支撑杆为可伸缩固定的支撑杆，所述支撑杆端部设有外伸臂钢筋固定套。该装置所述固定圆盘的圆盘一周固定有支撑杆，所述支撑杆为可伸缩固定的支撑杆，所述支撑杆端部设有外伸臂钢筋固定套，解决了钢筋笼内支撑问题。

权利要求

1.一种可伸缩钢筋笼辅助绑扎固定装置，其特征在于：所述装置包括固定圆盘（1）和支撑杆（2），所述固定圆盘（1）的圆盘一周固定有支撑杆（2），所述支撑杆（2）为可伸缩固定的支撑杆，所述支撑杆（2）端部设有外伸臂钢筋套圈（2-8）。

2.根据权利要求1所述的一种可伸缩钢筋笼辅助绑扎固定装置，其特征在于：所述固定圆盘（1）中心位置制有圆盘固定孔（1-3），所述固定圆盘（1）的圆盘一周制有圆盘卡槽（1-1），所述圆盘卡槽（1-1）内制有圆盘螺栓孔（1-2），所述支撑杆（2）一端为与圆盘卡槽（1-1）相匹配的连接杆（2-1），连接杆（2-1）上有连接杆螺栓孔（2-2），所述固定圆盘（1）和支撑杆（2）经圆盘卡槽（1-1）插接相连，经螺栓固定。

3.根据权利要求2所述的一种可伸缩钢筋笼辅助绑扎固定装置，其特征在于：所述支撑杆（2）的连接杆（2-1）另一端为支撑杆套筒（2-3），支撑杆套筒（2-3）内插入支撑杆外伸臂（2-4），所述支撑杆外伸臂（2-4）上为外伸臂齿条（2-5），所述支撑杆套筒（2-3）内设有转动齿轮（2-7），所述转动齿轮（2-7）与外伸臂齿条（2-5）相配合，转动齿轮（2-7）上设有外伸的转动齿轮把手（2-7-1）。

4.根据权利要求3所述的一种可伸缩钢筋笼辅助绑扎固定装置，其特征在于：所述撑杆外伸臂（2-4）上制有刻度（2-9）。

5.根据权利要求3或4所述的一种可伸缩钢筋笼辅助绑扎固定装置，其特征在于：所述支撑杆套筒（2-3）上开设有两个齿轮卡孔（2-6），位于支撑杆套筒（2-3）的一侧，并且沿支撑杆套筒（2-3）纵向的分布，两齿轮卡孔（2-6）的圆心距离为半个外伸臂齿条（2-5）的大小，支撑杆外伸臂（2-4）伸缩到确定位置后用卡针将位置固定。

6.根据权利要求1所述的一种可伸缩钢筋笼辅助绑扎固定装置，其特征在于：

所述外伸臂钢筋套圈（2-8）包括第一固定套（2-8-1）、第二固定套（2-8-2）、所述第一固定套（2-8-1）与支撑杆（2）固定相连，第一固定套（2-8-1）与第二固定套（2-8-2）的一端铰接，另一端经固定套螺栓（2-8-3）连接，所述第一固定套（2-8-1）、第二固定套（2-8-2）上制有第二固定套螺栓孔（2-8-5）。

7.根据权利要求6所述的一种可伸缩钢筋笼辅助绑扎固定装置，其特征在于：所述外伸臂钢筋套圈（2-8）内设有橡胶圈（3），所述橡胶圈（3）分为第一橡胶圈（3-1）和第二橡胶圈（3-2），二者构成一个圆环，并且第一橡胶圈（3-1）和第二橡胶圈（3-2）中部设置有橡胶圈螺栓孔（3-3），橡胶圈螺栓孔（3-3）内侧开孔较大，可插入螺帽。

8.根据权利要求6所述的一种可伸缩钢筋笼辅助绑扎固定装置，其特征在于：所述装置的外圈设有钢筋套圈（4），所述外伸臂钢筋套圈（2-8）上设置有钢筋套圈卡槽（2-8-6），所述钢筋套圈（4）固定在钢筋套圈卡槽（2-8-6）内，钢筋套圈（4）上设置有可滑动钢筋套圈（4-1），可滑动钢筋套圈（4-1）一端为钢筋固定套（4-3），另一端通过U形滑动支座（4-4）与钢筋固定套经固定螺栓（4-2）相连。

说明书

技术领域

本实用新型属于建筑技术领域，特别涉及一种可伸缩钢筋笼辅助绑扎固定装置。

背景技术

钢筋笼作为构成建筑的主要材料，特别是大型建筑不可或缺材料之一，主要承担着主体的支撑作用，在钢筋笼绑扎、运输和吊装过程中，为了防止钢筋笼变形，所以要对钢筋笼进行支撑固定，目前大多是在钢筋笼内焊接钢筋进行支撑，但是这种方法会造成成本增加，浪费材料，而且由于钢筋笼越来越大，在绑扎的过程中容易造成钢筋笼的质量问题，出现变形等情况，从而影响建筑的质量。因此提供一种能降低成本并且不损伤钢筋笼的装置成为亟待解决的问题。

发明内容

为了解决上述存在的技术问题，本实用新型提供一种可伸缩钢筋笼辅助绑扎固定装置，该装置所述固定圆盘的圆盘一周固定有支撑杆，所述支撑杆为可伸缩固定的支撑杆，所述支撑杆端部设有外伸臂钢筋套圈，解决了钢筋笼内支撑问题。

本实用新型采用的技术方案如下：

一种可伸缩钢筋笼辅助绑扎固定装置，所述装置包括固定圆盘和支撑杆，所述固定圆盘的圆盘一周固定有支撑杆，所述支撑杆为可伸缩固定的支撑杆，所述支撑杆端部设有外伸臂钢筋套圈。

进一步地，所述固定圆盘中心位置制有圆盘固定孔，所述固定圆盘的圆盘一周制有圆盘卡槽，所述圆盘卡槽内制有圆盘螺栓孔，所述支撑杆一端为与圆盘卡槽相匹配的连接杆，连接杆上有连接杆螺栓孔，所述固定圆盘和支撑杆经圆盘卡槽插接相连，经螺栓固定。

进一步地，所述支撑杆的连接杆另一端为支撑杆套筒，支撑杆套筒内插入支撑杆外伸臂，所述支撑杆外伸臂上为外伸臂齿条，所述支撑杆套筒内设有转动齿轮，所述转动齿轮与外伸臂齿条相配合，转动齿轮上设有外伸的转动齿轮把手。

进一步地，所述撑杆外伸臂上制有刻度。

进一步地，所述支撑杆套筒上开设有两个齿轮卡孔，位于支撑杆套筒的一侧，并且沿支撑杆套筒纵向的分布，两齿轮卡孔的圆心距离为半个外伸臂齿条的大小，支撑杆外伸臂伸缩到确定位置后用卡针将位置固定。

进一步地，所述支撑杆端部设有外伸臂钢筋套圈，

所述外伸臂钢筋套圈包括第一固定套、第二固定套、所述第一固定套与支撑杆固定相连，第一固定套与第二固定套的一端铰接，另一端经固定套螺栓连接，所述第一固定套、第二固定套上制有第二固定套螺栓孔。

进一步地，所述外伸臂钢筋套圈内设有橡胶圈，所述橡胶圈分为第一橡胶圈和第二橡胶圈，二者构成一个圆环，并且第一橡胶圈和第二橡胶圈中部设置有橡胶圈螺栓孔，橡胶圈螺栓孔内侧开孔较大，可插入螺帽。

进一步地，所述装置的外圈设有钢筋套圈，所述外伸臂钢筋套圈上设置有钢筋套圈卡槽，所述钢筋套圈固定在钢筋套圈卡槽内，钢筋套圈上设置有可滑动钢筋固定套，可滑动钢筋固定套一端为钢筋固定套，另一端通过U形滑动支座与钢筋固定套经固定螺栓相连。

本实用新型的有益效果：适用范围广，大幅提高质量，大幅减少人工，缩短施工时间，经济效果好，可重复回收利用。

附图说明

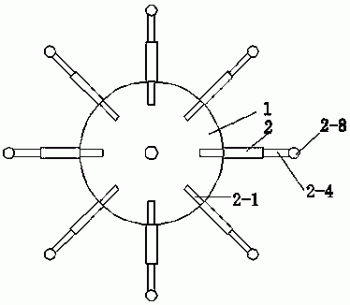

图1为本装置完成平面图。

图2 为固定圆盘示意图。

图3为本装置支撑杆俯视示意图。

图4为本装置支撑杆主视示意图。

图5为图3的剖面示意图。

图6为外伸臂钢筋套圈示意图。

图7为橡胶圈示意图。

图8为图7的剖面图。

图9为加橡胶圈的支撑杆示意图。

图10为带六个支撑杆的固定圆盘示意图。

图11为本装置用螺栓示意图。

图12为本装置钢筋数量增加的一种情况。

图13为钢筋套圈示意图。

图14为图13中可滑动钢筋套圈局部放大图。

图15 为可滑动钢筋套圈的截面示意图。

图16为供钢筋套圈固定的外伸臂钢筋套圈构造示意图。

图17图16的剖面示意图。

图中，1为固定圆盘；1-1为圆盘卡槽；1-2为圆盘螺栓孔；1-3圆盘固定孔；2为支撑杆；2-1为连接杆；2-2为连接杆螺栓孔；2-3为支撑杆套筒；2-4为支撑杆外伸臂；2-5为外伸臂齿条；2-6为齿轮卡孔； 2-7为转动齿轮；2-7-1为转动齿轮把手；2-8为外伸臂钢筋套圈；2-8-1为第一固定套；2-8-2为第二固定套；2-8-3为固定套螺栓；2-8- 4为第一固定套螺栓孔； 2-8- 5为第二固定套螺栓孔；2-8- 6为钢筋套圈卡槽；2-9为刻度；3为橡胶圈；3-1为第一橡胶圈；3-2第二橡胶圈；3-3为橡胶圈螺栓孔；4为钢筋套圈；4-1为可滑动钢筋套圈；4-2为固定螺栓；4-3为钢筋固定套；4-4为U形滑动支座；5为螺栓；5-1为螺栓把手。

具体实施方式

下面结合附图和实施例对本实用新型进行详细描述。

实施例1：

如图1-图5所示，本实用新型包括相互连接的固定圆盘1和支撑杆2，所述固定圆盘1上留有圆盘卡槽1-1，圆盘螺栓孔1-2，圆盘固定孔1-3，所述圆盘固定孔1-3为固定圆盘所用，支撑杆上留有与圆盘卡槽1-1相结合的连接杆2-1，连接杆2-1上有连接杆螺栓孔2-2，通过螺栓将固定圆盘1和支撑杆2连接在一起，所述支撑杆2上有支撑杆套筒2-3、支撑杆外伸臂2-4、齿轮卡孔2-6、转动齿轮2-7、外伸臂钢筋套圈2-8，支撑杆外伸臂2-4在支撑杆套筒2-3内部安装，支撑杆外伸臂2-4上有外伸臂齿条2-5和转动齿轮2-7组合，转动齿轮2-7上有外伸的转动齿轮把手2-7-1，通过转动齿轮把手2-7-1带动转动齿轮2-7控制支撑杆外伸臂2-4的外伸长度，并且支撑杆外伸臂2-4上留有刻度2-9可以精确控制支撑杆外伸臂2-4的外伸长度，所述外伸臂钢筋套圈2-8包括第一固定套2-8-1、第二固定套2-8-2、固定套螺栓2-8-3、第一固定套螺栓孔2-8-4、第二固定套螺栓孔2-8-5、第一固定套2-8-1和第二固定套2-8-2构成固定钢筋的装置，第一固定套2-8-1和第二固定套2-8-2的一侧结合在一起可以转动，另一侧通过固定套螺栓2-8-3连接在一起，所述两个齿轮卡孔2-6位于支撑杆套筒2-3的一侧，并且沿支撑杆套筒2-3纵向的分布，两齿轮卡孔2-6的圆心距离约为半个外伸臂齿条2-5的大小，支撑杆外伸臂2-4伸缩到确定位置后用卡针将位置固定。

如图7-图9所示，所述装置为了适应不同直径的钢筋设置有橡胶圈3，分为第一橡胶圈3-1和第二橡胶圈3-2，第一橡胶圈3-1和第二橡胶圈3-2构成一个圆环，并且第一橡胶圈3-1和第二橡胶圈3-2中部设置有橡胶圈螺栓孔3-3并与第一固定套螺栓孔2-8-4、第二固定套螺栓孔2-8-5相对应，橡胶圈螺栓孔3-3内侧开孔较大，可供螺帽插入，所述橡胶圈3的厚度可根据不同型号更换。

如图11所示，本装置中所用螺栓5除了固定橡胶圈3外，均采用同一种构造的螺栓。

实施例2

在实施例1基础上做调整，如图6-图17所示，所述支撑杆外伸臂2-4通过伸缩可以调节该装置的内径，为了使该装置适用于不同数量的钢筋，可以通过调整圆盘卡槽的1-1和支撑杆2的数量解决，或者该装置的外圈增加钢筋套圈4来适应数量较大钢筋，并且外伸臂钢筋套圈2-8上设置有钢筋套圈卡槽2-8-6，所述钢筋套圈4固定在钢筋套圈卡槽2-8-6内，钢筋套圈4上设置有可滑动钢筋套圈4-1，可滑动钢筋套圈4-1与外伸臂钢筋套圈2-8构造类似，一端为可转动连接，一端通过固定螺栓4-2连接。
