专利摘要

一种可以测试通过节流装置后气液比例的装置。分为非测试管路和测试管路。包括流量计、节流装置、管道Ⅰ、管道Ⅱ、管道Ⅲ、电磁阀、气液分离装置、敞口容器、压力计。所述测试管路先利用气液分离装置分离气相和液相制冷剂，液相存入一个敞口容器中，并测出其底部压力。此时，可以根据制冷剂总流量和测量得到的压力来计算气相和液相各自的质量流量，最后得出比值。

权利要求

1.一种可以测试通过节流装置后气液比例的装置，主要由流量计(1)、节流装置(2)、管道Ⅰ(3)、管道Ⅱ(4)、电磁阀(5)、气液分离装置(6)、敞口容器(7)、管道Ⅲ(8)、装置外壳(9)、压力计(10)组成，其特征在于：管道Ⅰ(3)上的节流装置(2)前装有一个流量计(1)，制冷剂通过节流装置(2)之后分为测试管路和非测试管路，测试管路与非测试管路平行布置，上面为非测试管路，下面为测试管路，其中非测试管路区域包括管道Ⅱ(4)、装置底部空间和管道Ⅲ(8)，而测试管路包括电磁阀(5)、气液分离装置(6)、敞口容器(7)和压力计(10)。

2.根据权利要求1所述的一种可以测试通过节流装置后气液比例的装置，其特征在于：所述的非测试管路，末端与装置腔体连通，在装置处于非测试状态时，制冷剂可以通过非测试管路流入装置腔体。

3.根据权利要求1所述的一种可以测试通过节流装置后气液比例的装置，其特征在于：所述的测试管路安装有一个用于管道开关的电磁阀(5)，末端连接一个气液分离装置(6)，气液分离装置(6)位于一个敞口容器(7)中。

4.根据权利要求1所述的一种可以测试通过节流装置后气液比例的装置，其特征在于：所述的敞口容器(7)底面积已知，底部装有一个压力计(10)，上出口与装置相通，并固定于装置内部。

5.根据权利要求1所述的一种可以测试通过节流装置后气液比例的装置，其特征在于：所述的装置外壳(9)材质为不锈钢，整体密封性良好，可根据制冷剂的测试需求量改变其容积大小。

说明书

技术领域

本实用新型涉及一种可以测量气液比的装置，主要用于制冷行业中通过节流装置之后的制冷剂气液比例的检测。

背景技术

制冷产品广泛渗透到生活、工业当中，像空调、冰箱、冷库等，它们都属于制冷装置。制冷装置的四大部件分别为压缩机、冷凝器、节流阀和蒸发器，它们之间用管道依次连接，形成一个密闭的系统，制冷剂在系统中不断地循环流动，发生状态变化，与外界进行热量交换。制冷剂通过节流阀后，系统压力降低，制冷剂会由单液相流变为气液两相流，然后进入蒸发器工作。在蒸发器中，液相通过汽化潜热吸收热量，而气相通过显热吸收热量，由于液相汽化潜热与气相比热容相差较大，因此当进入蒸发器中气液比例不同时，测量得到的蒸发器的性能有比较大的差异。所以在不能准确获得节流后制冷剂中的气、液相含量的情况下，仅通过蒸发器的换热量来判断蒸发器的性能优劣具有一定的偏差。但是，目前没有能够检测节流阀后制冷剂气液比例的装置。因此，开发此类能够测量工作情况下的节流阀后制冷剂气液比例的装置，这将对蒸发器的优化和性能检测大有裨益。

实用新型内容

本实用新型所要解决的技术问题是提供一种可测量通过节流阀后的气液比例的装置，该装置可以在制冷系统工作状态下检测节流后制冷剂中的气液比例。

为解决上述技术问题，本实用新型提供如下技术方案：

一种可以测试通过节流装置后气液比例的装置，主要由流量计、节流装置、管道Ⅰ、管道Ⅱ、电磁阀、气液分离装置、敞口容器、管道Ⅲ、装置外壳、压力计组成，管道Ⅰ上的节流装置前装有一个流量计，制冷剂通过节流装置之后分为测试管路和非测试管路，测试管路与非测试管路平行布置，上面为非测试管路，下面为测试管路，其中非测试管路区域包括管道Ⅱ、装置底部空间和管道Ⅲ，而测试管路包括电磁阀、气液分离装置、敞口容器和压力计。

非测试管路，末端与装置腔体连通，在装置处于非测试状态时，制冷剂可以通过非测试管路流入装置腔体。

测试管路安装有一个用于管道开关的电磁阀，末端连接一个气液分离装置，气液分离装置位于一个敞口容器中。

敞口容器底面积已知，底部装有一个压力计，上出口与装置相通，并固定于装置内部。

装置外壳材质为不锈钢，整体密封性良好，可根据制冷剂的测试需求量改变其容积大小。

由于目前测两相流流量的流量计发展还未成熟，所以直接测节流装置之后的流量不可取，因此，将流量计置于节流阀之前测出单液相总流量，在节流阀后先进行气液分离，然后气液两相单独进行计量。该装置的工作思路如下：首先关闭测试管路，使上面非测试管路开始运行，当系统运行稳定时，开启测试管路，同时开始计时，制冷剂在重力的作用下将流入测试管路，然后经过一个气液分离装置，使气液两相彻底分离，气相排放到装置中，液相流入一个敞口容器中，该敞口容器附带有一个压力计，当经过一定时间t后，读出前后两次压力计变化后的读数。由于液相制冷剂密度已知，结合压力计读数，可以计算出敞口容器内液相制冷剂的高度，进而可以计算出液相制冷剂的体积流量和质量流量。

此时，制冷剂总质量流量的值为累积流量计的读数ΔG差乘以时间，再乘以制冷剂密度ρ，记为m总＝ΔG×t×ρ。

敞口容器的底面积记为S，压力计读数差记为ΔP液，根据公式ΔP液＝ρgh，可得出这段时间内h＝ΔP液/ρg，m液＝S×ΔP液/g。

所以气相制冷剂的质量流量为：m气＝m总-m液，通过计算即可得出气液两相的比值。

附图说明

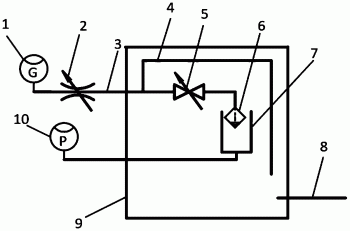

图1为本实用新型的结构示意图。

图2为测试管路敞口容器内部固定示意图。

图中标号为：1.流量计；2.节流装置；3.管道Ⅰ；4.管道Ⅱ；5.电磁阀；6.气液分离装置；7.敞口容器；8.管道Ⅲ；9.装置外壳；10.压力计。

具体实施方式

为了使本技术领域的研究人员能够更好的理解本实用新型中的技术方案，下面将结合附图对本实用新型进行进一步的详细说明。

如图1、图2所示，本实用新型用于节流装置后的气液比检测装置主要由流量计1、节流装置2、管道Ⅰ、管道Ⅱ、电磁阀5、气液分离装置6、敞口容器7、管道Ⅲ、装置外壳 9、压力计10组成。管道Ⅰ上的节流装置前装有一个流量计1，制冷剂通过节流装置之后分为测试管路和非测试管路，其中非测试管路区域包括管道Ⅱ、装置底部空间和管道Ⅲ，而测试管路包括电磁阀5、气液分离装置6、敞口容器7和压力计10。系统开启前，需关闭测试管路的电磁阀5，同时，非测试管路开始运行。制冷剂流经管道Ⅰ、管道Ⅱ，存储在装置底部的腔体中，当底部制冷剂达到管道Ⅲ所在的高度后，进入蒸发器参与系统正常运行。待系统工作状况稳定后，打开测试管路的电磁阀5，开启测试管路，制冷剂流入测试管路，通过气液分离装置6，液相流入已知底面积的敞口容器7中，待压力计10的读数发生变化时，第一次记录其读数，同时记录流量计1的累积流量读数，间隔一定时间t后，第二次记录压力计读数，并同时记录流量计1的累积流量读数。流量计两次读数的差值乘以制冷剂密度即为 t时间流经测试管路的制冷剂总质量；由压力计两次读数差值计算得到t时间内流入敞口容器内的液相液位h，乘以敞口容器底面积S和制冷剂密度ρ，即可得到t时间内流经测试管路的液相制冷剂的质量。通过计算可得出通过节流装置后制冷剂的气液相比例。
