专利摘要

本实用新型涉及裁剪工具技术领域，且公开了一种剪纸工艺品制作用裁剪工具，包括刀柄和刀片，所述刀片设置于刀柄的右侧，所述刀柄的右侧且位于刀片的外部设置有刀盖，所述刀柄的内部开设有第一空腔且第一空腔的两侧开设有滑槽，所述滑槽的内部滑动设置有滑块，所述滑块的左端设置有刀架，所述刀架的后端开设有第一凹槽且第一凹槽的内部转动设置有转杆，所述滑块的内部开设有第二空腔且第二空腔的内部设置有旋转块，所述滑块与刀架之间设置有连接杆且连接杆的两端分别与对应的旋转块和转杆固定连接。本实用新型能够便于裁切圆形纸片，能够便于更换刀片。

权利要求

1.一种剪纸工艺品制作用裁剪工具，包括刀柄(1)和刀片(2)，其特征在于，所述刀片(2)设置于刀柄(1)的右侧，所述刀柄(1)的右侧且位于刀片(2)的外部设置有刀盖(3)，所述刀柄(1)的内部开设有第一空腔且第一空腔的两侧开设有滑槽，所述滑槽的内部滑动设置有滑块(6)，所述滑块(6)的左端设置有刀架(5)，所述刀架(5)的后端开设有第一凹槽且第一凹槽的内部转动设置有转杆(8)，所述滑块(6)的内部开设有第二空腔且第二空腔的内部设置有旋转块(10)，所述滑块(6)与刀架(5)之间设置有连接杆(7)且连接杆(7)的两端分别与对应的旋转块(10)和转杆(8)固定连接，所述刀架(5)的内部开设有第三空腔且第三空腔的内部设置有固定所述刀片(2)的卡紧机构，所述刀柄(1)的侧壁设置有固定所述滑块(6)和旋转块(10)的限位机构。

2.根据权利要求1所述的一种剪纸工艺品制作用裁剪工具，其特征在于，所述卡紧机构包括两个凸轮(15)和转轮(14)，两个所述凸轮(15)均通过轴销转动设置于第三空腔的内部，两个所述轴销的上端且位于刀架(5)的上表面均固定套接有第一齿轮(11)，两个所述第一齿轮(11)啮合连接，下侧所述第一齿轮(11)的上表面固定设置有第二齿轮(12)，所述第二齿轮(12)的左侧且位于刀架(5)的上表面转动设置有第三齿轮(13)，所述第二齿轮(12)与第三齿轮(13)啮合连接，所述转轮(14)固定设置于第三齿轮(13)的上表面。

3.根据权利要求1所述的一种剪纸工艺品制作用裁剪工具，其特征在于，所述限位机构包括多个螺栓(9)和多个螺纹孔(18)，多个所述螺纹孔(18)分别开设于滑块(6)和旋转块(10)的上表面，多个所述螺栓(9)均设置于刀柄(1)的侧壁，多个所述螺栓(9)均与对应的螺纹孔(18)相匹配。

4.根据权利要求1所述的一种剪纸工艺品制作用裁剪工具，其特征在于，所述刀盖(3)的外侧表面设置有刻度线(16)。

5.根据权利要求1所述的一种剪纸工艺品制作用裁剪工具，其特征在于，所述刀柄(1)的尾部固定设置有挂环(17)。

6.根据权利要求1所述的一种剪纸工艺品制作用裁剪工具，其特征在于，所述刀柄(1)的外侧表面设置有防滑纹路(4)。

说明书

技术领域

本实用新型涉及裁剪工具技术领域，尤其涉及一种剪纸工艺品制作用裁剪工具。

背景技术

剪纸艺术是最古老的中国民间艺术之一，作为一种镂空艺术，它能给人以视觉上以透空的感觉和艺术享受。剪纸用剪刀将纸剪成各种各样的图案，用以节日的气氛。

传统的裁纸刀对规则的正方形、三角形，可很容易的裁剪出，但需裁剪圆形的纸片时就十分麻烦，一般先用圆规画圆，然后用剪刀裁剪，费时费力，而且传统的裁纸刀更换刀片也十分繁琐。

实用新型内容

本实用新型的目的是为了解决现有技术中裁纸刀不便于裁切出圆形纸片和不便更换刀片的问题，而提出的一种剪纸工艺品制作用裁剪工具。

为了实现上述目的，本实用新型采用了如下技术方案：

一种剪纸工艺品制作用裁剪工具，包括刀柄和刀片，所述刀片设置于刀柄的右侧，所述刀柄的右侧且位于刀片的外部设置有刀盖，所述刀柄的内部开设有第一空腔且第一空腔的两侧开设有滑槽，所述滑槽的内部滑动设置有滑块，所述滑块的左端设置有刀架，所述刀架的后端开设有第一凹槽且第一凹槽的内部转动设置有转杆，所述滑块的内部开设有第二空腔且第二空腔的内部设置有旋转块，所述滑块与刀架之间设置有连接杆且连接杆的两端分别与对应的旋转块和转杆固定连接，所述刀架的内部开设有第三空腔且第三空腔的内部设置有固定所述刀片的卡紧机构，所述刀柄的侧壁设置有固定所述滑块和旋转块的限位机构。

优选的，所述卡紧机构包括两个凸轮和转轮，两个所述凸轮均通过轴销转动设置于第三空腔的内部，两个所述轴销的上端且位于刀架的上表面均固定套接有第一齿轮，两个所述第一齿轮啮合连接，下侧所述第一齿轮的上表面固定设置有第二齿轮，所述第二齿轮的左侧且位于刀架的上表面转动设置有第三齿轮，所述第二齿轮与第三齿轮啮合连接，所述转轮固定设置于第三齿轮的上表面。

优选的，所述限位机构包括多个螺栓和多个螺纹孔，多个所述螺纹孔分别开设于滑块和旋转块的是上表面，多个所述螺栓均设置于刀柄的侧壁，多个所述螺栓均与对应的螺纹孔相匹配。

优选的，所述刀盖的外侧表面设置有刻度线。

优选的，所述刀柄的尾部固定设置有挂环。

优选的，所述刀柄的外侧表面设置有防滑纹路。

与现有技术相比，本实用新型提供了一种剪纸工艺品制作用裁剪工具，具备以下有益效果：

1、该剪纸工艺品制作用裁剪工具，通过刀架与滑块内部的旋转块通过连接杆连接，刀架左侧的转杆与连接杆的另一端固定连接，从而使得刀片即可纵向旋转亦可横向旋转，从而实现便于裁切出圆形纸片。

2、该剪纸工艺品制作用裁剪工具，通过刀片通过两个凸轮卡紧在刀架上，转动转轮可带动两个凸块旋转，从而实现便于对刀片进行更换。

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型能够便于裁切圆形纸片，能够便于更换刀片。

附图说明

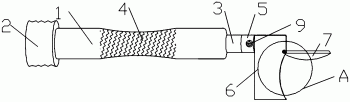

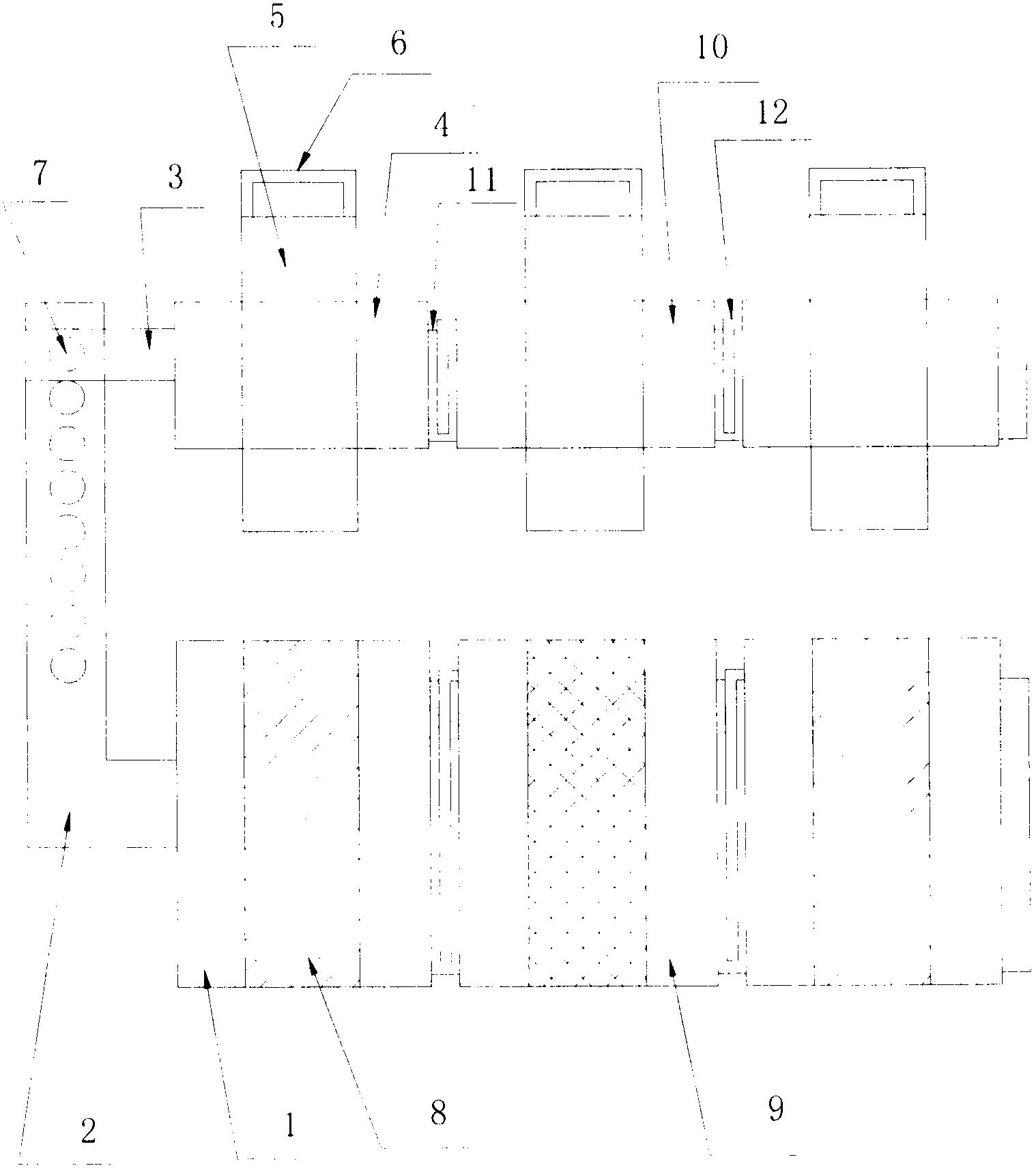

图1为本实用新型提出的一种剪纸工艺品制作用裁剪工具的结构示意图；

图2为图1裁切圆形纸片时的结构示意图；

图3为图1的内部结构示意图；

图4为图3中滑块的内部结构示意图；

图5为图3中刀架的上表面结构示意图；

图6为图5的内部结构示意图。

图中：1刀柄、2刀片、3刀盖、4防滑纹路、5刀架、6滑块、7连接杆、8转轴、9螺栓、10旋转块、11第一齿轮、12第二齿轮、13第三齿轮、14转轮、15凸轮、16刻度线、17挂环、18螺纹孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-6，一种剪纸工艺品制作用裁剪工具，包括刀柄1和刀片2，刀片2设置于刀柄1的右侧，刀柄1的右侧且位于刀片2的外部设置有刀盖3，刀柄1的内部开设有第一空腔且第一空腔的两侧开设有滑槽，滑槽的内部滑动设置有滑块6，滑块6的左端设置有刀架5，刀架5的后端开设有第一凹槽且第一凹槽的内部转动设置有转杆8，滑块6的内部开设有第二空腔且第二空腔的内部设置有旋转块10，滑块6与刀架5之间设置有连接杆7且连接杆7的两端分别与对应的旋转块10和转杆8固定连接，刀架5的内部开设有第三空腔且第三空腔的内部设置有固定刀片2的卡紧机构，刀柄1的侧壁设置有固定滑块6和旋转块10的限位机构。

卡紧机构包括两个凸轮15和转轮14，两个凸轮15均通过轴销转动设置于第三空腔的内部，两个轴销的上端且位于刀架5的上表面均固定套接有第一齿轮11，两个第一齿轮11啮合连接，下侧第一齿轮11的上表面固定设置有第二齿轮12，第二齿轮12的左侧且位于刀架5的上表面转动设置有第三齿轮13，第二齿轮12与第三齿轮13啮合连接，转轮14固定设置于第三齿轮13的上表面。

限位机构包括多个螺栓9和多个螺纹孔18，多个螺纹孔18分别开设于滑块6和旋转块10的是上表面，多个螺栓9均设置于刀柄1的侧壁，多个螺栓9均与对应的螺纹孔18相匹配。

刀盖3的外侧表面设置有刻度线16，可当做刻度尺使用，便于裁切固定长度。

刀柄1的尾部固定设置有挂环17，可使用挂绳悬挂，便于携带。

刀柄1的外侧表面设置有防滑纹路4，增加刀柄1与手部的摩擦，防止刀柄1滑落。

本实用新型中，使用时，使用者将刀盖3取下即可正常的裁切纸片，通过刀盖3上设置有刻度线16，还可以将刀盖3当做尺子使用，当需要裁切圆形纸片时，拧松左侧螺栓9将刀片向右侧拉动，然后90度转动旋转块10，然后通过右侧的螺栓9将滑块6与旋转块10固定，然后向下转动刀片2到合适的位于，然后将刀柄1的左端和刀片2的刀尖均抵在纸上，以刀柄1的左端为圆心，刀片2的投影为半径画圆，即可将裁切出圆形纸片，当需要更换刀片时，转动转轮14，转轮14带动第三齿轮13转动，第三齿轮13带动第二齿轮12转动，第二齿轮12带动下侧第一齿轮11转动，下侧第一齿轮1带动上侧第一齿轮11转动，从而带动两个凸轮15转动，使得两个凸轮15与刀片2不在相抵，从而可将旧的刀片2取下，将新的刀片2放在两个凸轮15之间，反向转动转轮14，使得两个凸轮15转动，与刀片2两侧抵紧，从而完成对新刀片2的固定。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
