专利摘要

本实用新型涉及实验记录装置技术领域，且公开了一种新型果蝇研究用实验记录装置，包括记录板，所述记录板的前表面顶部中心处固有纸夹，且所述记录板的前表面通过所述纸夹固定有记录纸，所述记录板的后表面顶部固定有第一绑带，所述第一绑带的后表面固定有第一固定贴；通过在记录板的后表面固定第一绑带和第二绑带，并在第一绑带和第二绑带上分别固定第一固定贴和第二固定贴，在进行使用的时候，可以将第一绑带和第二绑带相互贴合，并贴合在实验人员的手部上，再通过第一固定贴和第二固定贴的作用，从而可以将第一绑带和第二绑带固定在一起，并固定在试验人员的手部上，避免在使用的时候，装置发生掉落。

权利要求

1.一种新型果蝇研究用实验记录装置，包括记录板(1)，其特征在于：所述记录板(1)的前表面顶部中心处固有纸夹(4)，且所述记录板(1)的前表面通过所述纸夹(4)固定有记录纸(5)，所述记录板(1)的后表面顶部固定有第一绑带(8)，所述第一绑带(8)的后表面固定有第一固定贴(7)，所述记录板(1)的后表面顶部靠近所述第一绑带(8)的一侧处固定有第二绑带(9)，所述第二绑带(9)的后表面固定有第二固定贴(10)，所述第一绑带(8)和所述第二绑带(9)沿所述记录板(1)的竖直中线对称分布，且所述第一绑带(8)和所述第二绑带(9)相对应。

2.根据权利要求1所述的一种新型果蝇研究用实验记录装置，其特征在于：所述第一绑带(8)和所述第二绑带(9)均为松紧结构，且所述第一绑带(8)和所述第二绑带(9)均为透气的布料材质。

3.根据权利要求1所述的一种新型果蝇研究用实验记录装置，其特征在于：所述记录板(1)的一侧焊接固定有笔扣(2)，且所述记录板(1)的一侧通过所述笔扣(2)可拆卸连接有记录笔(3)。

4.根据权利要求3所述的一种新型果蝇研究用实验记录装置，其特征在于：所述笔扣(2)为ABS塑料材质，且所述笔扣(2)为圆弧形结构，所述笔扣(2)的内表面固定有橡胶垫片(11)。

5.根据权利要求1所述的一种新型果蝇研究用实验记录装置，其特征在于：所述记录板(1)的另一侧开设有放置槽(12)，所述放置槽(12)的内部设有放置屉(13)，所述放置屉(13)的内部存放有记录纸(5)，且所述放置屉(13)的一侧中心处位于所述放置槽(12)的外部焊接固定有凸块(6)。

6.根据权利要求5所述的一种新型果蝇研究用实验记录装置，其特征在于：所述放置槽(12)的内部上表面和内部下表面均开设有滑槽(15)，所述放置屉(13)的顶部和底部均转动连接有滚轮(14)，两个所述滚轮(14)分别位于两个所述滑槽(15)的内部，且分别与两个所述滑槽(15)滑动连接，所述放置屉(13)通过滚轮(14)和所述滑槽(15)与所述记录板(1)滑动连接。

说明书

技术领域

本实用新型涉及实验记录装置技术领域，具体为一种新型果蝇研究用实验记录装置。

背景技术

实验，指的是科学研究的基本方法之一，根据科学研究的目的，尽可能地排除外界的影响，突出主要因素并利用一些专门的仪器设备，而人为地变革、控制或模拟研究对象，使某一些事物(或过程)发生或再现，从而去认识自然现象、自然性质、自然规律，在对果蝇的研究中，也需要进行实验，并需要实验记录装置对实验数据进行记录。

但现有的技术还存在以下的问题：

(1)、现有的实验记录装置在使用的时候，实验人员一般是将装置拿在手上进行数据记录，这样容易导致装置放生掉落，并容易使地面上的污秽物粘附在记录纸上，从而对实验数据造成影响。

(2)、现有的实验记录装置一般需要配合记录笔进行使用，而记录笔和记录装置一般是分开放置的，因此在使用的时候，需要将记录笔和装置再次组合，不使用的时候，需要将记录笔和装置分开放置，这样容易导致看记录笔发生丢失的情况。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种新型果蝇研究用实验记录装置，解决了现有的记录装置在使用的时候，装置容易掉落在地面上，从而导致地面上的污秽物粘附在记录纸上，进而对实验数据造成影响，和现有的装置在不使用的时候，一般需要和记录笔分开放置，这样容易导致记录笔发生丢失的情况的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种新型果蝇研究用实验记录装置，包括记录板，所述记录板的前表面顶部中心处固有纸夹，且所述记录板的前表面通过所述纸夹固定有记录纸，所述记录板的后表面顶部固定有第一绑带，所述第一绑带的后表面固定有第一固定贴，所述记录板的后表面顶部靠近所述第一绑带的一侧处固定有第二绑带，所述第二绑带的后表面固定有第二固定贴，所述第一绑带和所述第二绑带沿所述记录板的竖直中线对称分布，且所述第一绑带和所述第二绑带相对应。

优选的，所述第一绑带和所述第二绑带均为松紧结构，且所述第一绑带和所述第二绑带均为透气的布料材质。

优选的，所述记录板的一侧焊接固定有笔扣，且所述记录板的一侧通过所述笔扣可拆卸连接有记录笔。

优选的，所述笔扣为ABS塑料材质，且所述笔扣为圆弧形结构，所述笔扣的内表面固定有橡胶垫片。

优选的，所述记录板的另一侧开设有放置槽，所述放置槽的内部设有放置屉，所述放置屉的内部存放有记录纸，且所述放置屉的一侧中心处位于所述放置槽的外部焊接固定有凸块。

优选的，所述放置槽的内部上表面和内部下表面均开设有滑槽，所述放置屉的顶部和底部均转动连接有滚轮，两个所述滚轮分别位于两个所述滑槽的内部，且分别与两个所述滑槽滑动连接，所述放置屉通过滚轮和所述滑槽与所述记录板滑动连接。

(三)有益效果

本实用新型提供了一种新型果蝇研究用实验记录装置，具备以下有益效果：

(1)、本实用新型通过在记录板的后表面固定第一绑带和第二绑带，并在第一绑带和第二绑带上分别固定第一固定贴和第二固定贴，在进行使用的时候，可以将第一绑带和第二绑带相互贴合，并贴合在实验人员的手部上，再通过第一固定贴和第二固定贴的作用，从而可以将第一绑带和第二绑带固定在一起，并固定在试验人员的手部上，避免在使用的时候，装置发生掉落，导致地面上的污秽物粘附在记录纸上，从而对试验数据造成影响。

(2)、本实用新型通过在记录板的一侧焊接固定笔扣，并且记录笔通过笔扣与记录板可拆卸连接，当需要使用的时候，可以直接将记录笔从记录板上直接取下，在不使用的时候，可以直接将记录笔卡在笔扣的内部，通过笔扣可以将记录笔固定在记录板上，避免在不使用的时候，记录笔容易发生丢失的情况。

附图说明

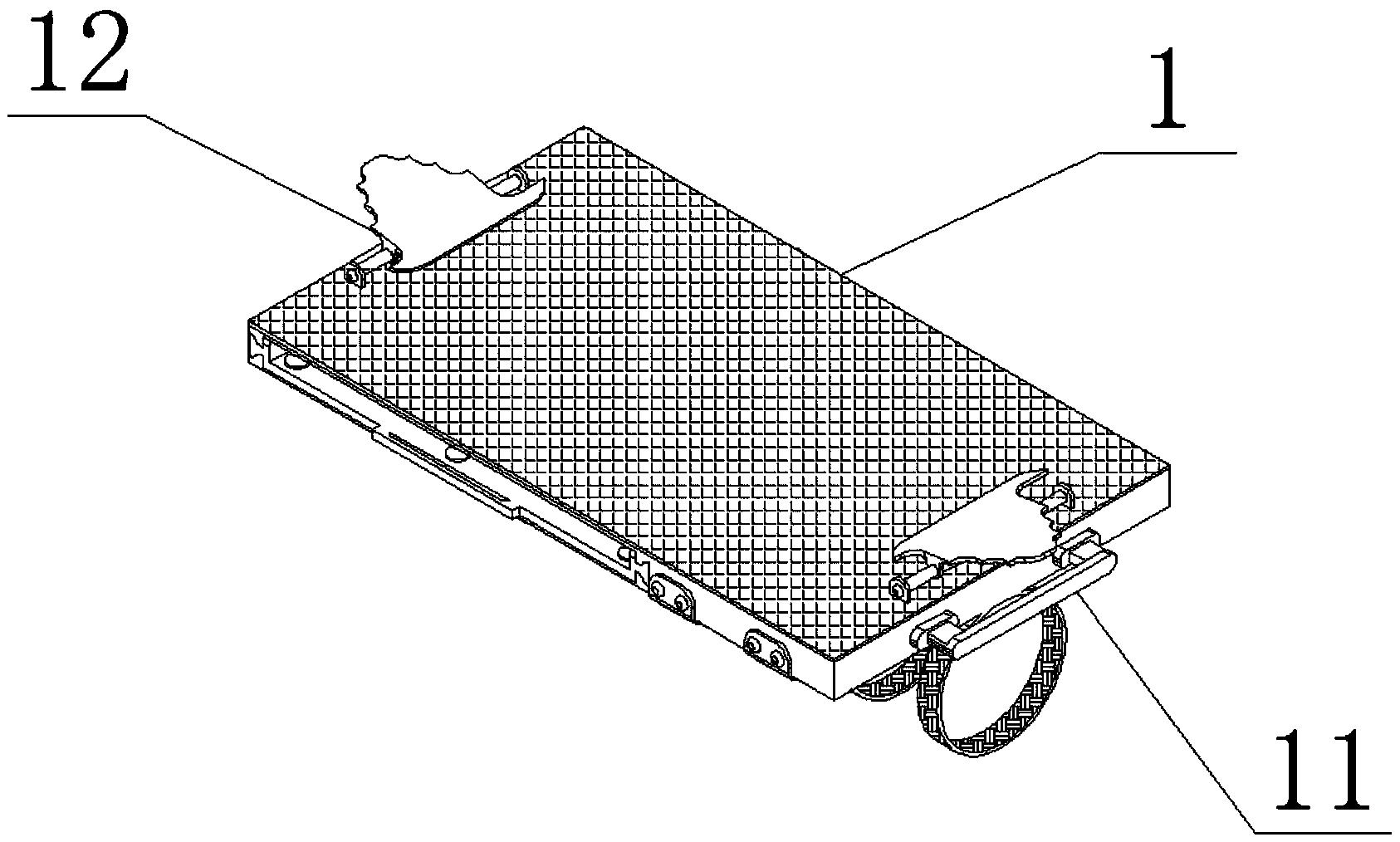

图1为本实用新型的结构示意图；

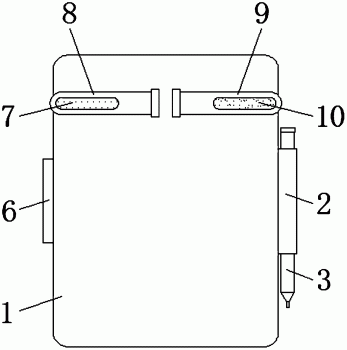

图2为本实用新型的后视结构示意图；

图3为本实用新型中笔扣的俯视结构示意图；

图4为本实用新型中记录板的内部结构示意图。

图中：1、记录板；2、笔扣；3、记录笔；4、纸夹；5、记录纸；6、凸块；7、第一固定贴；8、第一绑带；9、第二绑带；10、第二固定贴；11、橡胶垫片；12、放置槽；13、放置屉；14、滚轮；15、滑槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-4所示，本实用新型提供一种技术方案：一种新型果蝇研究用实验记录装置，包括记录板1，记录板1的前表面顶部中心处固有纸夹4，且记录板1的前表面通过纸夹4固定有记录纸5，记录板1的后表面顶部固定有第一绑带8，第一绑带8的后表面固定有第一固定贴7，记录板1的后表面顶部靠近第一绑带8的一侧处固定有第二绑带9，第二绑带9的后表面固定有第二固定贴10，第一绑带8和第二绑带9沿记录板1的竖直中线对称分布，且第一绑带8和第二绑带9相对应，在使用的时候，可以将第一绑带8和第二绑带9相互贴合在一起，并绑在实验人员的手部上，同时通过第一固定贴7和第二固定贴10可以将第一绑带8和第二绑带9固定在一起，并可以固定在实验人员的手部上，避免在使用的时候，装置发生掉落，导致地面上的污秽物粘附在记录纸5上，从而对试验数据造成影响。

进一步的，第一绑带8和第二绑带9均为松紧结构，且第一绑带8和第二绑带9均为透气的布料材质，松紧结构的第一绑带8和第二绑带9可以适应手部不同尺寸的实验人员。

进一步的，记录板1的一侧焊接固定有笔扣2，且记录板1的一侧通过笔扣2可拆卸连接有记录笔3，通过笔扣2可以将记录笔3固定在记录板1上，在使用的时候，可以直接将记录笔3取下进行使用，并且在不使用的时候，可以直接将记录笔3卡入到笔扣2中，并固定在记录板1上，避免在不使用的时候，记录笔3容易发生丢失的情况。

进一步的，笔扣2为ABS塑料材质，且笔扣2为圆弧形结构，笔扣2的内表面固定有橡胶垫片11，ABS塑料材质的笔扣2具有一定的弹性和强度，可以很好的将记录笔3进行固定，同时内部的橡胶垫片11可以增大记录笔3与笔扣2之间的摩擦，从而可以进一步的将记录笔3固定在记录板1上。

进一步的，记录板1的另一侧开设有放置槽12，放置槽12的内部设有放置屉13，放置屉13的内部存放有记录纸5，且放置屉13的一侧中心处位于放置槽12的外部焊接固定有凸块6，通过凸块6可以将放置槽12内部的放置屉13拉出，并可以将记录纸5放置在放置屉13中，方便实验人员在使用的时候，可以将记录纸5取出进行使用。

进一步的，放置槽12的内部上表面和内部下表面均开设有滑槽15，放置屉13的顶部和底部均转动连接有滚轮14，两个滚轮14分别位于两个滑槽15的内部，且分别与两个滑槽15滑动连接，放置屉13通过滚轮14和滑槽15与记录板1滑动连接，通过滚轮14和滑槽15可以更加方便将放置屉13从放置槽12中拉出，并且滚轮14与放置屉13之间存在一定的阻尼力，可以避免放置屉13自己从放置槽12中滑出。

综上可得，本实用新型的工作流程：在使用的时候，可以将第一绑带8和第二绑带9相互贴合在一起，并绑在实验人员的手部上，同时通过第一固定贴7和第二固定贴10可以将第一绑带8和第二绑带9固定在一起，并可以固定在实验人员的手部上，避免在使用的时候，装置发生掉落，导致地面上的污秽物粘附在记录纸5上，从而对试验数据造成影响，并且通过笔扣2可以将记录笔3固定在记录板1上，在使用的时候，可以直接将记录笔3取下进行使用，并且在不使用的时候，可以直接将记录笔3卡入到笔扣2中，并固定在记录板1上，避免在不使用的时候，记录笔3容易发生丢失的情况，在使用之前，可以通过凸块6可以将放置槽12内部的放置屉13拉出，并可以将记录纸5放置在放置屉13中，方便实验人员在使用的时候，可以将记录纸5取出进行使用。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
