专利摘要

本实用新型涉及票据收纳技术领域，尤其涉及一种票据夹，包括置物座，所述置物座的前端设置有固定压板，所述置物座的后端设置有限位挡块，在固定压板与限位挡块之间设置有移动压板，移动压板与固定压板平行，移动压板与固定压板之间形成票据卡槽，所述移动压板的下端活动卡设于置物座上，移动压板可沿置物座移动从而调节所述票据卡槽的宽度，所述移动压板与限位挡块之间通过弹性件连接，所述弹性件具有使移动压板朝向固定压板方向移动的弹力，该票据夹结构简单，能够将桌面上的票据集中进行收集起来，可有效防止桌面零乱，同时票据夹操作简单方便，便于票据的取放。

权利要求

1.一种票据夹，其特征在于：包括置物座，所述置物座的前端设置有固定压板，所述置物座的后端设置有限位挡块，在固定压板与限位挡块之间设置有移动压板，移动压板与固定压板平行，移动压板与固定压板之间形成票据卡槽，所述移动压板的下端活动卡设于置物座上，移动压板可沿置物座移动从而调节所述票据卡槽的宽度，所述移动压板与限位挡块之间通过弹性件连接，所述弹性件具有使移动压板朝向固定压板方向移动的弹力。

2.根据权利要求1所述的一种票据夹，其特征在于：所述置物座的上端面开设有水平滑槽，所述移动压板的下端设有滑块，所述滑块卡设于水平滑槽中，并且沿水平滑槽移动。

3.根据权利要求1所述的一种票据夹，其特征在于：所述固定压板、移动压板相对的一面为对压面，两个对压面分别为倾斜面，并且对压面与水平面之间夹角α为60-80°。

4.根据权利要求1所述的一种票据夹，其特征在于：所述弹性件为弹簧，并且当移动压板与固定压板接触时，所述弹簧处于被压缩状态。

5.根据权利要求4所述的一种票据夹，其特征在于：所述移动压板的后端面上水平设置有第一柱形滑道，所述限位挡块的前端面上水平设置有第二柱形滑道，所述弹簧的两端分别设置于第一柱形滑道、第二柱形滑道内。

6.根据权利要求1所述的一种票据夹，其特征在于：所述移动压板的侧沿上设置有拨柄。

说明书

技术领域

本实用新型涉及票据收纳技术领域，尤其涉及一种票据夹。

背景技术

目前票据的收纳主要是对纸质票据的收纳，当天的票据一般需要后期核对流程，不能直接叠放入相应的抽屉中，一般会先存放在桌面上，小且薄的纸质票据易被夹于其他资料之中，不仅零乱还不易查找，并且需要采用压块或者其他重物将票据压住以防止票据丢失。而使用夹子将票据夹起来虽然能够避免票据零乱，但是夹子则不方便将其中的一张票据抽取出来，并且夹子的容量有限，当票据较多时不方便夹取操作。

发明内容

本实用新型的目的在于提供一种票据夹，以解决现有技术中小且薄的纸质票据易被夹于其他资料之中，零乱、不易查找的问题，该票据夹结构简单，能够将桌面上的票据集中进行收集起来，可有效防止桌面零乱，同时票据夹操作简单方便，便于票据的取放。

为了解决上述问题，本实用新型所涉及的一种票据夹采用以下技术方案：

一种票据夹，包括置物座，所述置物座的前端设置有固定压板，所述置物座的后端设置有限位挡块，在固定压板与限位挡块之间设置有移动压板，移动压板与固定压板平行，移动压板与固定压板之间形成票据卡槽，所述移动压板的下端活动卡设于置物座上，移动压板可沿置物座移动从而调节所述票据卡槽的宽度，所述移动压板与限位挡块之间通过弹性件连接，所述弹性件具有使移动压板朝向固定压板方向移动的弹力。

上述的一种票据夹，所述置物座的上端面开设有水平滑槽，所述移动压板的下端设有滑块，所述滑块卡设于水平滑槽中，并且沿水平滑槽移动。

上述的一种票据夹，所述固定压板、移动压板相对的一面为对压面，两个对压面倾斜设置，并且对压面与水平面之间夹角α为60-80°。

上述的一种票据夹，所述弹性件为弹簧，并且当移动压板与固定压板接触时，所述弹簧处于被压缩状态。

上述的一种票据夹，所述移动压板的后端面上水平设置有第一柱形滑道，所述限位挡块的前端面上水平设置有第二柱形滑道，所述弹簧的两端分别设置于第一柱形滑道、第二柱形滑道内。

上述的一种票据夹，所述移动压板的侧沿上设置有拨柄。

本实用新型的有益效果如下：本实用新型的一种票据夹，结构简单，能够将桌面上的票据集中进行收集起来，可有效防止桌面零乱，同时票据夹操作简单方便，便于票据的取放。

采用固定压板与移动压板相互配合将票据固定，在移动压板的外侧设置弹性件，保证移动压板始终具有朝向固定压板方向移动的趋势，从而实现移动压板与固定压板之间的间距随票据的数量而改变，一方面保证票据能够被收纳在支撑载板上，防止其乱丢乱放，另一方面移动压板的间隙宽度可调节，能够容纳较多的票据。同时，相对于夹子，使用者推动弹性压板所需的力要小得多，从而方便取放票据。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

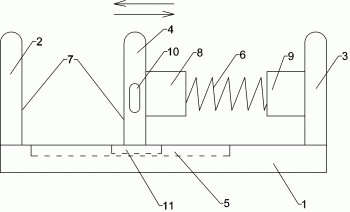

图1为本实用新型的整体结构示意图。

图2为实施例2的结构示意图。

图中附图标记说明：1-置物座，2-固定压板，3-限位挡块，4-移动压板，5-水平滑槽，6-弹性件，7-对压面，8-第一柱形滑道，9-第二柱形滑道，10-拨柄,11-滑块。

具体实施方式

为了使本实用新型的技术目的、技术方案和有益效果更加清楚，下面结合附图和具体实施例对本实用新型的技术方案作出进一步的说明。

实施例1：一种票据夹，如图1所示，包括置物座1，置物座1为水平放置的平板，在置物座1的左端安装有固定压板2，在置物座1的右端安装有限位挡块3，在固定压板2与限位挡块3之间安装有移动压板4，并且，移动压板4与固定压板2平行，移动压板4与固定压板2之间的间隙形成票据卡槽，用于容纳叠放票据，移动压板4的下端活动卡设于置物座1上，移动压板4可沿置物座1移动从而调节所述票据卡槽的宽度。

在置物座1的上端面开设有水平滑槽，移动压板4的下端设有滑块11，滑块11为与水平滑槽5匹配的形状，滑块11卡设于水平滑槽5中并且能够沿水平滑槽5移动，移动压板4与限位挡块3之间通过弹性件连接，弹性件具有使移动压板4朝向固定压板2方向移动的弹力，其中，弹性件为弹簧6，并且当移动压板4与固定压板2接触时，所述弹簧处于被压缩状态，固定压板2、移动压板4相对的一面为对压面7，在没有外力作用时，弹簧6将从一侧压着移动压板，使移动压板4贴附在固定压片2上的对压面7。为了避免弹簧6自身发生扭曲，在移动压板4的右端面上水平安装有第一柱形滑道8，在限位挡块3的左端面上水平安装有第二柱形滑道9，弹簧6的两端分别设置于第一柱形滑道8、第二柱形滑道9内，保证弹簧6沿水平方向伸缩。在移动压板4的侧沿上一体设有拨柄10，手握拨柄，推动移动压板4时移动压板4下端的滑块11在水平滑槽5内移动，实现移动压板4的左右移动，从而调节票据卡槽的宽度。

当要收纳票据时，手握拨柄10，推动移动压板4向右端移动，打开票据卡槽，将票据叠放至票据卡槽中，随后松手，在弹簧6的弹力作用下，移动压板4左移进而紧压票据将票据收纳在票据卡槽中。

实施例2：本实施例的一种票据夹以与实施例中的不同点为中心进行说明。

如图2所示，本实施例中，两个对压面7倾斜设置，并且对压面7与水平面之间夹角α为60-80°，对压面7与水平面之间夹角α可取60°、70°或80°等，将对压面7设计成倾斜面，能够避免票据的下端沿被移动压板4压褶。票据被放置的过程中，由于对压面7本身呈斜面，票据会倾斜附着在对压面7上，相对于竖直的对压面7，能够有效防止票据下端出现弯折，这样在弹簧回位时，倾斜附着在对压面7上的票据顺势被固定压板2夹紧。

最后所应说明的是：上述实施例仅用于说明而非限制本实用新型的技术方案，但本实用新型的保护范围并不局限于此，任何对本实用新型进行的等同替换及不脱离本实用新型精神和范围的修改或局部替换，其均应涵盖在本实用新型权利要求保护的范围之内。
