专利摘要

本实用新型公开了一种方便添加营养液的金针菇用养殖装置，包括箱体和顶盖，所述箱体的内部底端设置有螺纹连接柱，且螺纹连接柱的上端安装有养殖盒，所述顶盖安装在养殖盒的上端，所述顶盖的外侧包裹有分液盒，所述分液盒的上端左侧预留有进液口，所述第一输液管面朝箱体竖直轴线的方向上均连接有第二输液管，且第二输液管贯穿进箱体中，所述分液盒通过第一输液管和第二输液管与箱体相连通，所述箱体内侧壁的四周均安装有紫外线灯，且箱体的外侧左端安装有开关，所述养殖盒的底部预留有安装孔。该方便添加营养液的金针菇用养殖装置，能够重复利用，减少塑料垃圾生成，且方便添加营养液，同时能够对养殖环境进行消毒，增加了实用性。

权利要求

1.一种方便添加营养液的金针菇用养殖装置，包括箱体（1）和顶盖（4），其特征在于：所述箱体（1）的内部底端设置有螺纹连接柱（2），且螺纹连接柱（2）的上端安装有养殖盒（3），所述顶盖（4）安装在养殖盒（3）的上端，所述顶盖（4）的外侧包裹有分液盒（6），所述分液盒（6）的上端左侧预留有进液口（7），且分液盒（6）的下端四周均连接有第一输液管（8），所述第一输液管（8）面朝箱体（1）竖直轴线的方向上均连接有第二输液管（9），且第二输液管（9）贯穿进箱体（1）中，所述分液盒（6）通过第一输液管（8）和第二输液管（9）与箱体（1）相连通，所述箱体（1）内侧壁的四周均安装有紫外线灯（10），且箱体（1）的外侧左端安装有开关（11），所述养殖盒（3）的底部预留有安装孔（12）。

2.根据权利要求1所述的一种方便添加营养液的金针菇用养殖装置，其特征在于：所述养殖盒（3）的形状为中空的圆柱形，且养殖盒（3）的材料为透明塑料，并且养殖盒（3）通过安装孔（12）与螺纹连接柱（2）构成拆卸结构。

3.根据权利要求1所述的一种方便添加营养液的金针菇用养殖装置，其特征在于：所述顶盖（4）的中间位置预留有通孔（5），且顶盖（4）和养殖盒（3）构成拆卸结构。

4.根据权利要求1所述的一种方便添加营养液的金针菇用养殖装置，其特征在于：所述分液盒（6）的形状为中空的环形，且分液盒（6）和顶盖（4）构成拆卸结构。

5.根据权利要求1所述的一种方便添加营养液的金针菇用养殖装置，其特征在于：所述第二输液管（9）均匀的设置在第一输液管（8）的外侧，且第二输液管（9）朝着箱体（1）竖直轴线的方向逐渐向下倾斜。

6.根据权利要求1所述的一种方便添加营养液的金针菇用养殖装置，其特征在于：所述紫外线灯（10）设有四个，且4个紫外线灯（10）均和开关（11）构成电连接。

说明书

技术领域

本实用新型涉及金针菇养殖设备技术领域，具体为一种方便添加营养液的金针菇用养殖装置。

背景技术

金针菇是一种常见的食用菌，其营养价值很高，拥有良好的市场。当前的金针菇在养殖时还存在一些问题，比如说，当前的金针菇都是在塑料袋中添加木屑和营养液作为金针菇养殖装置的，由于塑料袋易破损，造成木屑中细菌滋生，影响到金针菇生长，同时在添加营养液时，只能从上端开口的位置添加营养液，导致营养液在木屑中渗透速率慢，影响金针菇的生长，因此我们提出一种方便添加营养液的金针菇用养殖装置，来解决上述问题。

实用新型内容

本实用新型的目的在于提供一种方便添加营养液的金针菇用养殖装置，以解决上述背景技术中提出的当前的金针菇用塑料袋易破损，造成木屑中细菌滋生，同时在添加营养液时，只能从上端开口的位置添加营养液，导致营养液在木屑中渗透速率慢，影响金针菇的生长的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便添加营养液的金针菇用养殖装置，包括箱体和顶盖，所述箱体的内部底端设置有螺纹连接柱，且螺纹连接柱的上端安装有养殖盒，所述顶盖安装在养殖盒的上端，所述顶盖的外侧包裹有分液盒，所述分液盒的上端左侧预留有进液口，且分液盒的下端四周均连接有第一输液管，所述第一输液管面朝箱体竖直轴线的方向上均连接有第二输液管，且第二输液管贯穿进箱体中，所述分液盒通过第一输液管和第二输液管与箱体相连通，所述箱体内侧壁的四周均安装有紫外线灯，且箱体的外侧左端安装有开关，所述养殖盒的底部预留有安装孔。

优选的，所述养殖盒的形状为中空的圆柱形，且养殖盒的材料为透明塑料，并且养殖盒通过安装孔与螺纹连接柱构成拆卸结构。

优选的，所述顶盖的中间位置预留有通孔，且顶盖和养殖盒构成拆卸结构。

优选的，所述第二输液管均匀的设置在第一输液管的外侧，且第二输液管朝着箱体竖直轴线的方向逐渐向下倾斜。

优选的，所述第二输液管均匀的设置在第一输液管的外侧，且第二输液管朝着箱体竖直轴线的方向逐渐向下倾斜。

优选的，所述紫外线灯设有四个，且个紫外线灯均和开关构成电连接。

与现有技术相比，本实用新型的有益效果是：该方便添加营养液的金针菇用养殖装置，

（1）设有紫外线灯和开关，将紫外线灯与外界电源连接后，打开开关，利用紫外线灯对养殖盒进行照射，起到杀菌效果；

（2）设有螺纹连接柱和安装孔，养殖盒通过安装孔安装到螺纹连接柱上，能够将养殖盒固定在箱体内部，同时方便拆卸；

（3）设有分液盒、进液口、第一输液管和第二输液管，当需要添加营养液时，可以将营养液通过进液口输送进分液盒中，再让营养液通过第一输液管和第二输液管渗透到养殖盒的不同层面上，相对于直接将营养液从上方倒入，能够加快营养液在木屑中的渗透速度。

附图说明

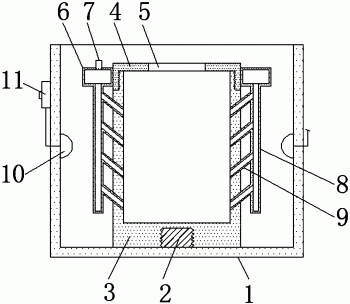

图1为本实用新型正视剖面结构示意图；

图2为本实用新型养殖盒和分液盒位置正视结构示意图；

图3为本实用新型俯视结构示意图；

图4为本实用新型养殖盒、第一输液管和第二输液管位置俯视剖面结构示意图。

图中：1、箱体；2、螺纹连接柱；3、养殖盒；4、顶盖；5、通孔；6、分液盒；7、进液口；8、第一输液管；9、第二输液管；10、紫外线灯；11、开关；12、安装孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种方便添加营养液的金针菇用养殖装置，包括箱体1、螺纹连接柱2、养殖盒3、顶盖4、通孔5、分液盒6、进液口7、第一输液管8、第二输液管9、紫外线灯10、开关11和安装孔12，箱体1的内部底端设置有螺纹连接柱2，且螺纹连接柱2的上端安装有养殖盒3，养殖盒3的形状为中空的圆柱形，且养殖盒3的材料为透明塑料，并且养殖盒3通过安装孔12与螺纹连接柱2构成拆卸结构，方便再次利用养殖盒3进行养殖，同时方便将养殖盒3从箱体1上拆卸下来，顶盖4安装在养殖盒3的上端，顶盖4的中间位置预留有通孔5，且顶盖4和养殖盒3构成拆卸结构，方便拆卸顶盖4对养殖盒3内部进行清洗，顶盖4的外侧包裹有分液盒6，分液盒6的上端左侧预留有进液口7，且分液盒6的下端四周均连接有第一输液管8，分液盒6的形状为中空的环形，且分液盒6和顶盖4构成拆卸结构，能够将营养液分散到不同的第一输液管8中，第一输液管8面朝箱体1竖直轴线的方向上均连接有第二输液管9，且第二输液管9贯穿进箱体1中，第二输液管9均匀的设置在第一输液管8的外侧，且第二输液管9朝着箱体1竖直轴线的方向逐渐向下倾斜，避免营养液滞留在第二输液管9中，且能够让营养液可以逐层进入到箱体1内部，分液盒6通过第一输液管8和第二输液管9与箱体1相连通，箱体1内侧壁的四周均安装有紫外线灯10，且箱体1的外侧左端安装有开关11，紫外线灯10设有四个，且4个紫外线灯10均和开关11构成电连接，能够对养殖盒3内部进行消毒，避免细菌滋生，养殖盒3的底部预留有安装孔12。

工作原理：在使用该方便添加营养液的金针菇用养殖装置时，可以先打开顶盖4，将消毒后的木屑填充进养殖盒3中，当顶盖4再次安装好后，在通孔5中种植菌株，然后将营养液通过进液口7输送进分液盒6中，再让营养液通过第一输液管8和第二输液管9渗透到养殖盒3的不同层面上，进而加快营养液在木屑中的渗透速度，让金针菇的菌株可以更快的吸收营养，当需要进行消毒时，可以将紫外线灯10与外界电源连接后，打开开关11，利用紫外线灯10对养殖盒3进行照射，起到杀菌效果，当需要拆卸时，可以将养殖盒3从螺纹连接柱2上拧下来，方便对养殖盒3进行清洗和更换，相对于传统的塑料吧包装木屑养殖，该设备能够重复利用，减少塑料垃圾生成，且方便添加营养液，同时能够对养殖环境进行消毒，增加了实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
