具有叠纸功能的纸巾盒

具有叠纸功能的纸巾盒

IPC分类号 : A47K10/34

申请号
CN201810027651.8
可选规格
  • 专利类型: 发明专利
  • 法律状态: 有权
  • 申请日: 2018-01-11
  • 公开号: 108175318B
  • 公开日: 2018-06-19
  • 主分类号: A47K10/34
  • 专利权人: 莫盛龙

专利摘要

本发明涉及清洁卫生用具领域,特别是涉及一种具有叠纸功能的纸巾盒,包括纸巾盒本体、卷纸轴组件、滑槽架组件、驱动轮组件和夹纸出纸组件,所述纸巾盒本体的内部的上端设有卷纸轴组件;所述纸巾盒本体的内部的下端设有滑槽架组件;所述夹纸出纸组件的上端和下端分别连接在滑槽架组件的上端和下端;所述夹纸出纸组件的下端的前侧滑动配合连接在纸巾盒本体的前侧面的下端;所述纸巾盒本体的前侧面上设有驱动轮组件;所述驱动轮组件的下端连接夹纸出纸组件。本发明提供了一种电控式出纸并可以将送出的纸巾进行折叠的纸巾盒,可以有效的便捷使用者的日常生活,提高使用者的生活质量。

权利要求

1.一种具有叠纸功能的纸巾盒,包括纸巾盒本体(1)、卷纸轴组件(2)、滑槽架组件(3)、驱动轮组件(4)和夹纸出纸组件(5),其特征在于:所述纸巾盒本体(1)的内部的上端设有卷纸轴组件(2);所述纸巾盒本体(1)的内部的下端设有滑槽架组件(3);所述夹纸出纸组件(5)的上端和下端分别连接在滑槽架组件(3)的上端和下端;所述夹纸出纸组件(5)的下端的前侧滑动配合连接在纸巾盒本体(1)的前侧面的下端;所述纸巾盒本体(1)的前侧面上设有驱动轮组件(4);所述驱动轮组件(4)的下端连接夹纸出纸组件(5);所述驱动轮组件(4)通过导线连接电源和控制开关;

所述纸巾盒本体(1)包括上盒体(1-1)、下盒体(1-2)、抽拉式盒盖(1-3)和收纸盒(1-4);所述上盒体(1-1)的左侧面上设有矩形滑槽,矩形滑槽的内侧滑动配合连接抽拉式盒盖(1-3);所述上盒体(1-1)的下端固定连接并连通下盒体(1-2);所述下盒体(1-2)的底端固定连接收纸盒(1-4);

所述卷纸轴组件(2)包括旋拧盘(2-1)、轴杆(2-2)、直角限位板(2-3)和限位圆环(2-4);所述旋拧盘(2-1)固定连接在轴杆(2-2)的后端,轴杆(2-2)转动配合连接在上盒体(1-1)的后侧面上,轴杆(2-2)的前端插入至上盒体(1-1)的内部,轴杆(2-2)通过螺纹连接在直角限位板(2-3)上,直角限位板(2-3)的上端固定连接在上盒体(1-1)的后侧面上,限位圆环(2-4)通过螺纹连接在轴杆(2-2)的前端,直角限位板(2-3)和限位圆环(2-4)皆设置在上盒体(1-1)的内部;

所述滑槽架组件(3)包括左安装架(3-1)、右安装架(3-2)、前矩形滑槽板(3-3)、后矩形滑槽板(3-4)、联杆(3-5)、外槽形滑动架(3-6)、内槽形板(3-7)和两根连架杆(3-8);所述左安装架(3-1)右端的前后两侧分别通过螺钉连接前矩形滑槽板(3-3)的左端和后矩形滑槽板(3-4)的左端;所述右安装架(3-2)的左端的前后两侧分别通过螺钉连接前矩形滑槽板(3-3)的右端和后矩形滑槽板(3-4)的右端;所述后矩形滑槽板(3-4)的底端的两侧通过左右两根联杆(3-5)连接外槽形滑动架(3-6)的上端;所述外槽形滑动架(3-6)的内侧设有内槽形板(3-7),内槽形板(3-7)的后侧面的两端通过左右两根连架杆(3-8)连接外槽形滑动架(3-6)的两端;所述内槽形板(3-7)的外面上设有齿轮齿;所述左安装架(3-1)固定连接在下盒体(1-2)内部的左侧面上端,右安装架(3-2)固定连接在下盒体(1-2)内部的右侧面的上端;

所述驱动轮组件(4)包括驱动电机(4-1)、驱动链轮(4-2)、被动链轮(4-3)、左张紧轮(4-4)、左轮座(4-5)、左矩形滑杆(4-6)、右张紧轮(4-7)、右轮座(4-8)、右矩形滑杆(4-9)、压缩弹簧和滑杆座(4-10);所述驱动电机(4-1)通过电机座连接在下盒体(1-2)的前侧面的上端;所述驱动电机(4-1)的输出端连接驱动链轮(4-2);所述驱动链轮(4-2)通过链条连接左张紧轮(4-4)、右张紧轮(4-7)和被动链轮(4-3);所述被动链轮(4-3)连接夹纸出纸组件(5);所述滑杆座(4-10)固定连接在下盒体(1-2)的前侧面的中端;所述左张紧轮(4-4)通过轮轴转动配合连接在左轮座(4-5)上,左轮座(4-5)固定连接在左矩形滑杆(4-6)的左端,左矩形滑杆(4-6)滑动配合连接在滑杆座(4-10)的上端;所述右张紧轮(4-7)通过轮轴转动配合连接在右轮座(4-8)上,右轮座(4-8)固定连接在右矩形滑杆(4-9)的右端,右矩形滑杆(4-9)滑动配合连接在滑杆座(4-10)的下端,所述左矩形滑杆(4-6)位于左轮座(4-5)和滑杆座(4-10)之间的杆体上套有压缩弹簧;所述右矩形滑杆(4-9)位于右轮座(4-8)和滑杆座(4-10)之间的杆体上套有压缩弹簧;

所述左矩形滑杆(4-6)的右端固定连接一个限位块;所述右矩形滑杆(4-9)的左端固定连接一个限位块;

所述夹纸出纸组件(5)包括左夹纸组件(5-1)、右夹纸组件(5-2)、前滑动架组件(5-3)、后滑动架组件(5-4)、后联板(5-5)和转动齿轮组件(5-6);所述左夹纸组件(5-1)包括第一转轴(5-1-1)、第二转轴(5-1-2)、第一辊筒(5-1-3)、第二辊筒(5-1-4)、传动齿轮(5-1-5)、联动轴(5-1-6)、挡盘(5-1-7)和左夹纸皮带(5-1-8);所述第一转轴(5-1-1)上由前至后依次固定连接传动齿轮(5-1-5)和第一辊筒(5-1-3),第一转轴(5-1-1)的前端通过联轴器连接联动轴(5-1-6);所述联动轴(5-1-6)上设有两块挡盘(5-1-7),联动轴(5-1-6)的前端固定连接被动链轮(4-3);所述联动轴(5-1-6)滑动配合连接在下盒体(1-2)的前侧面的下端,两块挡盘(5-1-7)分别卡在下盒体(1-2)的前侧面的两端;所述第二转轴(5-1-2)上固定连接第二辊筒(5-1-4),所述左夹纸皮带(5-1-8)套在第一辊筒(5-1-3)和第二辊筒(5-1-4)上;

所述右夹纸组件(5-2)包括第三转轴(5-2-1)、第四转轴(5-2-2)、第三辊筒(5-2-3)、第四辊筒(5-2-4)、被动齿轮(5-2-5)、后传动轮(5-2-6)、后被动轮(5-2-7)和右夹纸皮带(5-2-8);所述第三转轴(5-2-1)上由前至后依次固定连接被动齿轮(5-2-5)、第三辊筒(5-2-3)和后传动轮(5-2-6),被动齿轮(5-2-5)啮合连接传动齿轮(5-1-5);所述第四转轴(5-2-2)上固定连接第四辊筒(5-2-4),所述右夹纸皮带(5-2-8)套在第三辊筒(5-2-3)和第四辊筒(5-2-4)上;所述后传动轮(5-2-6)通过传动带连接后被动轮(5-2-7);

所述前滑动架组件(5-3)和后滑动架组件(5-4)结构相同,相对设置;所述第二转轴(5-1-2)和第四转轴(5-2-2)的前端分别转动配合连接在前滑动架组件(5-3)的左右两端,所述前滑动架组件(5-3)的前端滑动配合连接在前矩形滑槽板(3-3)上;所述第二转轴(5-1-2)和第四转轴(5-2-2)的后端分别转动配合连接在后滑动架组件(5-4)的左右两端,所述后滑动架组件(5-4)的后端滑动配合连接在后矩形滑槽板(3-4)上;

所述第一转轴(5-1-1)和第三转轴(5-2-1)的后端分别转动配合连接在后联板(5-5)的左右两端;所述转动齿轮组件(5-6)包括旋转齿轮(5-6-1)、齿轮轴(5-6-2)和转动轴架(5-6-3);所述旋转齿轮(5-6-1)固定连接在齿轮轴(5-6-2)的后端,齿轮轴(5-6-2)通过带有轴承的轴承座连接在转动轴架(5-6-3)的一端,所述齿轮轴(5-6-2)的前端固定连接后被动轮(5-2-7);所述转动轴架(5-6-3)的另一端转动配合连接在第三转轴(5-2-1)的后端;所述旋转齿轮(5-6-1)设置在外槽形滑动架(3-6)和内槽形板(3-7)之间,旋转齿轮(5-6-1)啮合连接内槽形板(3-7)的外面上的齿轮齿。

2.根据权利要求1所述的一种具有叠纸功能的纸巾盒,其特征在于:所述挡盘(5-1-7)与联动轴(5-1-6)之间通过螺纹连接。

3.根据权利要求1所述的一种具有叠纸功能的纸巾盒,其特征在于:所述收纸盒(1-4)上设有落纸槽,落纸槽正对下盒体(1-2)底面的镂空槽设置。

4.根据权利要求3所述的一种具有叠纸功能的纸巾盒,其特征在于:所述落纸槽的内侧设有橡胶防滑垫。

说明书

技术领域

本发明涉及清洁卫生用具领域,特别是涉及一种具有叠纸功能的纸巾盒。

背景技术

纸巾盒是一种常见的家居生活用品,用于存放纸巾供使用者抽取使用,由于其简洁且便捷的使用方式,深受人们的喜欢,并且随着人们使用习惯的不断改变,纸巾盒的结构也在不断发生着变化;但是现有的纸巾盒结构仍然较为单一,现有的纸巾盒需要将手插入至纸巾盒的内部进行抽纸,并且现有的用于存放圆筒状卷纸的纸巾盒在进行抽纸使用时无法对卷纸进行折叠,这就需要使用者手动叠纸,较为麻烦,在着急的状况下使用者就会将卷纸叠成一团,混乱不堪。

发明内容

本发明的目的是提供一种具有叠纸功能的纸巾盒,可以有效解决现有技术中的现有的用于存放圆筒状卷纸的纸巾盒在进行抽纸使用时无法对卷纸进行折叠以及需要将手插入至纸巾盒的内部进行抽纸的问题;本发明提供了一种电控式出纸并可以将送出的纸巾进行折叠的纸巾盒,可以有效的便捷使用者的日常生活,提高使用者的生活质量。

本发明的目的通过以下技术方案来实现:

一种具有叠纸功能的纸巾盒,包括纸巾盒本体、卷纸轴组件、滑槽架组件、驱动轮组件和夹纸出纸组件,所述纸巾盒本体的内部的上端设有卷纸轴组件;所述纸巾盒本体的内部的下端设有滑槽架组件;所述夹纸出纸组件的上端和下端分别连接在滑槽架组件的上端和下端;所述夹纸出纸组件的下端的前侧滑动配合连接在纸巾盒本体的前侧面的下端;所述纸巾盒本体的前侧面上设有驱动轮组件;所述驱动轮组件的下端连接夹纸出纸组件;所述驱动轮组件通过导线连接电源和控制开关。

所述纸巾盒本体包括上盒体、下盒体、抽拉式盒盖和收纸盒;所述上盒体的左侧面上设有矩形滑槽,矩形滑槽的内侧滑动配合连接抽拉式盒盖;所述上盒体的下端固定连接并连通下盒体;所述下盒体的底端固定连接收纸盒。

所述卷纸轴组件包括旋拧盘、轴杆、直角限位板和限位圆环;所述旋拧盘固定连接在轴杆的后端,轴杆转动配合连接在上盒体的后侧面上,轴杆的前端插入至上盒体的内部,轴杆通过螺纹连接在直角限位板上,直角限位板的上端固定连接在上盒体的后侧面上,限位圆环通过螺纹连接在轴杆的前端,直角限位板和限位圆环皆设置在上盒体的内部。

所述滑槽架组件包括左安装架、右安装架、前矩形滑槽板、后矩形滑槽板、联杆、外槽形滑动架、内槽形板和两根连架杆;所述左安装架右端的前后两侧分别通过螺钉连接前矩形滑槽板的左端和后矩形滑槽板的左端;所述右安装架的左端的前后两侧分别通过螺钉连接前矩形滑槽板的右端和后矩形滑槽板的右端;所述后矩形滑槽板的底端的两侧通过左右两根联杆连接外槽形滑动架的上端;所述外槽形滑动架的内侧设有内槽形板,内槽形板的后侧面的两端通过左右两根连架杆连接外槽形滑动架的两端;所述内槽形板的外面上设有齿轮齿;所述左安装架固定连接在下盒体内部的左侧面上端,右安装架固定连接在下盒体内部的右侧面的上端。

所述驱动轮组件包括驱动电机、驱动链轮、被动链轮、左张紧轮、左轮座、左矩形滑杆、右张紧轮、右轮座、右矩形滑杆、压缩弹簧和滑杆座;所述驱动电机通过电机座连接在下盒体的前侧面的上端;所述驱动电机的输出端连接驱动链轮;所述驱动链轮通过链条连接左张紧轮、右张紧轮和被动链轮;所述被动链轮连接夹纸出纸组件;所述滑杆座固定连接在下盒体的前侧面的中端;所述左张紧轮通过轮轴转动配合连接在左轮座上,左轮座固定连接在左矩形滑杆的左端,左矩形滑杆滑动配合连接在滑杆座的上端;所述右张紧轮通过轮轴转动配合连接在右轮座上,右轮座固定连接在右矩形滑杆的右端,右矩形滑杆滑动配合连接在滑杆座的下端,所述左矩形滑杆位于左轮座和滑杆座之间的杆体上套有压缩弹簧;所述右矩形滑杆位于右轮座和滑杆座之间的杆体上套有压缩弹簧。

所述左矩形滑杆的右端固定连接一个限位块;所述右矩形滑杆的左端固定连接一个限位块。

所述夹纸出纸组件包括左夹纸组件、右夹纸组件、前滑动架组件、后滑动架组件、后联板和转动齿轮组件;所述左夹纸组件包括第一转轴、第二转轴、第一辊筒、第二辊筒、传动齿轮、联动轴、挡盘和左夹纸皮带;所述第一转轴上由前至后依次固定连接传动齿轮和第一辊筒,第一转轴的前端通过联轴器连接联动轴;所述联动轴上设有两块挡盘,联动轴的前端固定连接被动链轮;所述联动轴滑动配合连接在下盒体的前侧面的下端,两块挡盘分别卡在在下盒体的前侧面的两端;所述第二转轴上固定连接第二辊筒,所述左夹纸皮带套在第一辊筒和第二辊筒上;

所述右夹纸组件包括第三转轴、第四转轴、第三辊筒、第四辊筒、被动齿轮、后传动轮、后被动轮和右夹纸皮带;所述第三转轴上由前至后依次固定连接被动齿轮、第三辊筒和后传动轮,被动齿轮啮合连接传动齿轮;所述第四转轴上固定连接第四辊筒,所述右夹纸皮带套在第三辊筒和第四辊筒上;所述后传动轮通过传动带连接后被动轮;

所述前滑动架组件和后滑动架组件结构相同,相对设置;所述第二转轴和第四转轴的前端分别转动配合连接在前滑动架组件的左右两端,所述前滑动架组件的前端滑动配合连接在前矩形滑槽板上;所述第二转轴和第四转轴的后端分别转动配合连接在后滑动架组件的左右两端,所述后滑动架组件的后端滑动配合连接在后矩形滑槽板上;

所述第一转轴和第三转轴的后端分别转动配合连接在后联板的左右两端;所述转动齿轮组件包括旋转齿轮、齿轮轴和转动轴架;所述旋转齿轮固定连接在齿轮轴的后端,齿轮轴通过带有轴承的轴承座连接在转动轴架的一端,所述齿轮轴的前端固定连接后被动轮;所述转动轴架的另一端转动配合连接在第三转轴的后端;所述旋转齿轮设置在外槽形滑动架和内槽形板之间,旋转齿轮啮合连接内槽形板的外面上的齿轮齿。

所述挡盘与联动轴之间通过螺纹连接。

所述收纸盒上设有落纸槽,落纸槽正对下盒体底面的镂空槽设置。

所述落纸槽的内侧设有橡胶防滑垫。

本发明的有益效果:一种具有叠纸功能的纸巾盒,可以有效解决现有技术中的现有的用于存放圆筒状卷纸的纸巾盒在进行抽纸使用时无法对卷纸进行折叠以及需要将手插入至纸巾盒的内部进行抽纸的问题;本发明提供了一种电控式出纸并可以将送出的纸巾进行折叠的纸巾盒,可以有效的便捷使用者的日常生活,提高使用者的生活质量。

附图说明

图1是本发明的整体结构示意图一;

图2是本发明的整体结构示意图二;

图3是本发明内部的纸巾盒本体的结构示意图;

图4是本发明内部的卷纸轴组件的结构示意图;

图5是本发明内部的滑槽架组件的结构示意图一;

图6是本发明内部的滑槽架组件的结构示意图二;

图7是本发明内部的驱动轮组件的结构示意图;

图8是本发明内部的夹纸出纸组件的结构示意图一;

图9是本发明内部的夹纸出纸组件的结构示意图二;

图10是本发明内部的夹纸出纸组件与滑槽架组件的连接结构示意图;

图11是本发明内部的左夹纸组件的结构示意图;

图12是本发明内部的右夹纸组件的结构示意图;

图13是本发明内部的前滑动架组件的结构示意图;

图14是本发明内部的转动齿轮组件的结构示意图;

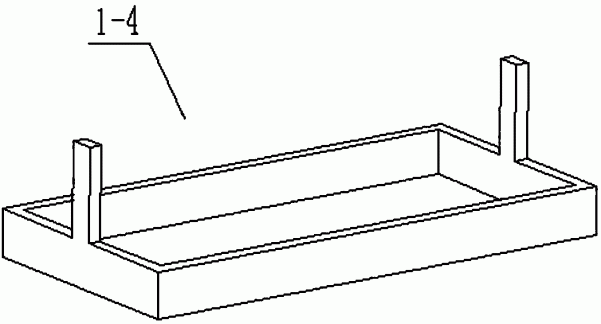

图15是本发明内部的收纸盒的结构示意图。

图中:纸巾盒本体1;上盒体1-1;下盒体1-2;抽拉式盒盖1-3;收纸盒1-4;卷纸轴组件2;旋拧盘2-1;轴杆2-2;直角限位板2-3;限位圆环2-4;滑槽架组件3;左安装架3-1;右安装架3-2;前矩形滑槽板3-3;后矩形滑槽板3-4;联杆3-5;外槽形滑动架3-6;内槽形板3-7;连架杆3-8;驱动轮组件4;驱动电机4-1;驱动链轮4-2;被动链轮4-3;左张紧轮4-4;左轮座4-5;左矩形滑杆4-6;右张紧轮4-7;右轮座4-8;右矩形滑杆4-9;滑杆座4-10;夹纸出纸组件5;左夹纸组件5-1;第一转轴5-1-1;第二转轴5-1-2;第一辊筒5-1-3;第二辊筒5-1-4;传动齿轮5-1-5;联动轴5-1-6;挡盘5-1-7;左夹纸皮带5-1-8;右夹纸组件5-2;第三转轴5-2-1;第四转轴5-2-2;第三辊筒5-2-3;第四辊筒5-2-4;被动齿轮5-2-5;后传动轮5-2-6;后被动轮5-2-7;右夹纸皮带5-2-8;前滑动架组件5-3;后滑动架组件5-4;后联板5-5;转动齿轮组件5-6;旋转齿轮5-6-1;齿轮轴5-6-2;转动轴架5-6-3。

具体实施方式

下面结合附图1-15对本发明作进一步详细说明。

具体实施方式一:

如图1-15所示,一种具有叠纸功能的纸巾盒,包括纸巾盒本体1、卷纸轴组件2、滑槽架组件3、驱动轮组件4和夹纸出纸组件5,所述纸巾盒本体1的内部的上端设有卷纸轴组件2;所述纸巾盒本体1的内部的下端设有滑槽架组件3;所述夹纸出纸组件5的上端和下端分别连接在滑槽架组件3的上端和下端;所述夹纸出纸组件5的下端的前侧滑动配合连接在纸巾盒本体1的前侧面的下端;所述纸巾盒本体1的前侧面上设有驱动轮组件4;所述驱动轮组件4的下端连接夹纸出纸组件5;所述驱动轮组件4通过导线连接电源和控制开关。本发明的一种具有叠纸功能的纸巾盒,在使用时,首先打开纸巾盒本体1,然后向纸巾盒本体1内部的卷纸轴组件2进行卷纸的放置安装,然后关闭纸巾盒本体1,在使用时,需要保持驱动轮组件4处于连通电源的状态,在需要进行出纸时,通过控制开关控制驱动轮组件4工作,驱动轮组件4带动夹纸出纸组件5进行出纸工作,夹纸出纸组件5出纸时往复式的在滑槽架组件3上进行左右滑动,可以使得通过夹纸出纸组件5供出的纸巾折叠供出,纸巾折叠后便于直接使用或是携带。

具体实施方式二:

如图1-15所示,所述纸巾盒本体1包括上盒体1-1、下盒体1-2、抽拉式盒盖1-3和收纸盒1-4;所述上盒体1-1的左侧面上设有矩形滑槽,矩形滑槽的内侧滑动配合连接抽拉式盒盖1-3;所述上盒体1-1的下端固定连接并连通下盒体1-2;所述下盒体1-2的底端固定连接收纸盒1-4。所述纸巾盒本体1在使用时,可以通过拉动抽拉式盒盖1-3将其打开,所述收纸盒1-4的内部用于收纳并叠放纸巾使用。

具体实施方式三:

如图1-15所示,所述卷纸轴组件2包括旋拧盘2-1、轴杆2-2、直角限位板2-3和限位圆环2-4;所述旋拧盘2-1固定连接在轴杆2-2的后端,轴杆2-2转动配合连接在上盒体1-1的后侧面上,轴杆2-2的前端插入至上盒体1-1的内部,轴杆2-2通过螺纹连接在直角限位板2-3上,直角限位板2-3的上端固定连接在上盒体1-1的后侧面上,限位圆环2-4通过螺纹连接在轴杆2-2的前端,直角限位板2-3和限位圆环2-4皆设置在上盒体1-1的内部。所述卷纸轴组件2在使用时,可以将卷纸的纸筒套在轴杆2-2上,并通过限位圆环2-4和直角限位板2-3的卡挡,使其与夹纸出纸组件5的夹纸口处于同一平面,便于进行卷纸的输送处理。

具体实施方式四:

如图1-15所示,所述滑槽架组件3包括左安装架3-1、右安装架3-2、前矩形滑槽板3-3、后矩形滑槽板3-4、联杆3-5、外槽形滑动架3-6、内槽形板3-7和两根连架杆3-8;所述左安装架3-1右端的前后两侧分别通过螺钉连接前矩形滑槽板3-3的左端和后矩形滑槽板3-4的左端;所述右安装架3-2的左端的前后两侧分别通过螺钉连接前矩形滑槽板3-3的右端和后矩形滑槽板3-4的右端;所述后矩形滑槽板3-4的底端的两侧通过左右两根联杆3-5连接外槽形滑动架3-6的上端;所述外槽形滑动架3-6的内侧设有内槽形板3-7,内槽形板3-7的后侧面的两端通过左右两根连架杆3-8连接外槽形滑动架3-6的两端;所述内槽形板3-7的外面上设有齿轮齿;所述左安装架3-1固定连接在下盒体1-2内部的左侧面上端,右安装架3-2固定连接在下盒体1-2内部的右侧面的上端。所述滑槽架组件3在使用时,前矩形滑槽板3-3和后矩形滑槽板3-4起到横向稳定导向的作用,所述外槽形滑动架3-6和内槽形板3-7之间构成环绕式的滑槽区,可以使得夹纸出纸组件5在进行出纸时可以进行往复式的左右滑动,便于进行纸巾的折叠。

具体实施方式五:

如图1-15所示,所述驱动轮组件4包括驱动电机4-1、驱动链轮4-2、被动链轮4-3、左张紧轮4-4、左轮座4-5、左矩形滑杆4-6、右张紧轮4-7、右轮座4-8、右矩形滑杆4-9、压缩弹簧和滑杆座4-10;所述驱动电机4-1通过电机座连接在下盒体1-2的前侧面的上端;所述驱动电机4-1的输出端连接驱动链轮4-2;所述驱动链轮4-2通过链条连接左张紧轮4-4、右张紧轮4-7和被动链轮4-3;所述被动链轮4-3连接夹纸出纸组件5;所述滑杆座4-10固定连接在下盒体1-2的前侧面的中端;所述左张紧轮4-4通过轮轴转动配合连接在左轮座4-5上,左轮座4-5固定连接在左矩形滑杆4-6的左端,左矩形滑杆4-6滑动配合连接在滑杆座4-10的上端;所述右张紧轮4-7通过轮轴转动配合连接在右轮座4-8上,右轮座4-8固定连接在右矩形滑杆4-9的右端,右矩形滑杆4-9滑动配合连接在滑杆座4-10的下端,所述左矩形滑杆4-6位于左轮座4-5和滑杆座4-10之间的杆体上套有压缩弹簧;所述右矩形滑杆4-9位于右轮座4-8和滑杆座4-10之间的杆体上套有压缩弹簧。所述驱动轮组件4在使用时,驱动电机4-1连通电源并通过控制开关开启后,驱动电机4-1带动驱动链轮4-2进行运动,驱动链轮4-2带动被动链轮4-3进行转动,被动链轮4-3带动夹纸出纸组件5进行工作;所述左张紧轮4-4和右张紧轮4-7对链条起到张紧的作用。

所述左矩形滑杆4-6的右端固定连接一个限位块;所述右矩形滑杆4-9的左端固定连接一个限位块。

具体实施方式六:

如图1-15所示,所述夹纸出纸组件5包括左夹纸组件5-1、右夹纸组件5-2、前滑动架组件5-3、后滑动架组件5-4、后联板5-5和转动齿轮组件5-6;所述夹纸出纸组件5在使用时,通过左夹纸组件5-1、右夹纸组件5-2进行夹纸并输出纸巾,通过前滑动架组件5-3和后滑动架组件5-4在前矩形滑槽板3-3和后矩形滑槽板3-4上滑动,通过转动齿轮组件5-6在外槽形滑动架3-6和内槽形板3-7的内侧进行往复式的滑动,通过转动齿轮组件5-6拖动夹纸出纸组件5整体进行左右往复的运动,从而实现纸巾的折叠;

所述左夹纸组件5-1包括第一转轴5-1-1、第二转轴5-1-2、第一辊筒5-1-3、第二辊筒5-1-4、传动齿轮5-1-5、联动轴5-1-6、挡盘5-1-7和左夹纸皮带5-1-8;所述第一转轴5-1-1上由前至后依次固定连接传动齿轮5-1-5和第一辊筒5-1-3,第一转轴5-1-1的前端通过联轴器连接联动轴5-1-6;所述联动轴5-1-6上设有两块挡盘5-1-7,联动轴5-1-6的前端固定连接被动链轮4-3;所述联动轴5-1-6滑动配合连接在下盒体1-2的前侧面的下端,两块挡盘5-1-7分别卡在在下盒体1-2的前侧面的两端;所述第二转轴5-1-2上固定连接第二辊筒5-1-4,所述左夹纸皮带5-1-8套在第一辊筒5-1-3和第二辊筒5-1-4上;

所述右夹纸组件5-2包括第三转轴5-2-1、第四转轴5-2-2、第三辊筒5-2-3、第四辊筒5-2-4、被动齿轮5-2-5、后传动轮5-2-6、后被动轮5-2-7和右夹纸皮带5-2-8;所述第三转轴5-2-1上由前至后依次固定连接被动齿轮5-2-5、第三辊筒5-2-3和后传动轮5-2-6,被动齿轮5-2-5啮合连接传动齿轮5-1-5;所述第四转轴5-2-2上固定连接第四辊筒5-2-4,所述右夹纸皮带5-2-8套在第三辊筒5-2-3和第四辊筒5-2-4上;所述后传动轮5-2-6通过传动带连接后被动轮5-2-7;

所述夹纸出纸组件5在使用时,联动轴5-1-6在被动链轮4-3的带动下进行转动,联动轴5-1-6带动第一转轴5-1-1进行转动,第一转轴5-1-1转动时带动传动齿轮5-1-5进行转动,传动齿轮5-1-5带动被动齿轮5-2-5进行转动,被动齿轮5-2-5带动第三转轴5-2-1进行转动,第三转轴5-2-1带动后传动轮5-2-6进行转动,后传动轮5-2-6带动后被动轮5-2-7进行转动,后被动轮5-2-7带动转动齿轮组件5-6进行转动工作,并通过转动齿轮组件5-6整体拖动夹纸出纸组件5整体进行左右往复式的滑动;同时,第一转轴5-1-1带动第一辊筒5-1-3进行转动,第一辊筒5-1-3带动第二辊筒5-1-4进行转动,从而带动左夹纸皮带5-1-8进行运动工作,所述第三转轴5-2-1带动第三辊筒5-2-3进行转动,第三辊筒5-2-3带动第四辊筒5-2-4进行转动,从而带动右夹纸皮带5-2-8进行转动,通过左夹纸皮带5-1-8和右夹纸皮带5-2-8将卷纸进行向下的输送处理,并通过夹纸出纸组件5的往复式的左右移动,实现对卷纸的叠放;本发明在进行卷纸的输送处理与卷纸的叠放处理时采用一部电机进行同步运转,使其工作效率较高,耗费能源较少。

所述前滑动架组件5-3和后滑动架组件5-4结构相同,相对设置;所述第二转轴5-1-2和第四转轴5-2-2的前端分别转动配合连接在前滑动架组件5-3的左右两端,所述前滑动架组件5-3的前端滑动配合连接在前矩形滑槽板3-3上;所述第二转轴5-1-2和第四转轴5-2-2的后端分别转动配合连接在后滑动架组件5-4的左右两端,所述后滑动架组件5-4的后端滑动配合连接在后矩形滑槽板3-4上;

所述第一转轴5-1-1和第三转轴5-2-1的后端分别转动配合连接在后联板5-5的左右两端;所述转动齿轮组件5-6包括旋转齿轮5-6-1、齿轮轴5-6-2和转动轴架5-6-3;所述旋转齿轮5-6-1固定连接在齿轮轴5-6-2的后端,齿轮轴5-6-2通过带有轴承的轴承座连接在转动轴架5-6-3的一端,所述齿轮轴5-6-2的前端固定连接后被动轮5-2-7;所述转动轴架5-6-3的另一端转动配合连接在第三转轴5-2-1的后端;所述旋转齿轮5-6-1设置在外槽形滑动架3-6和内槽形板3-7之间,旋转齿轮5-6-1啮合连接内槽形板3-7的外面上的齿轮齿。所述转动齿轮组件5-6在使用时,齿轮轴5-6-2在后被动轮5-2-7的带动下进行转动,齿轮轴5-6-2带动旋转齿轮5-6-1进行转动,由于旋转齿轮5-6-1啮合连接内槽形板3-7的外面上的齿轮齿,使得旋转齿轮5-6-1转动时在外槽形滑动架3-6和内槽形板3-7的内侧进行移动,从而实现往复式的左右移动,从而进行卷纸的叠放处理。

所述挡盘5-1-7与联动轴5-1-6之间通过螺纹连接。

所述收纸盒1-4上设有落纸槽,落纸槽正对下盒体1-2底面的镂空槽设置。

所述落纸槽的内侧设有橡胶防滑垫。

本发明的工作原理为:本发明的一种具有叠纸功能的纸巾盒,在使用时,首先打开纸巾盒本体1,然后向纸巾盒本体1内部的卷纸轴组件2进行卷纸的放置安装,然后关闭打开纸巾盒本体1,在使用时,需要保持驱动轮组件4处于连通电源的状态,在需要进行出纸时,通过控制开关控制驱动轮组件4工作,驱动轮组件4带动夹纸出纸组件5进行出纸工作,夹纸出纸组件5出纸时往复式的在滑槽架组件3上进行左右滑动,可以使得通过夹纸出纸组件5供出的纸巾折叠供出,纸巾折叠后便于直接使用或是携带;所述夹纸出纸组件5在使用时,通过左夹纸组件5-1、右夹纸组件5-2进行夹纸并输出纸巾,通过前滑动架组件5-3和后滑动架组件5-4在前矩形滑槽板3-3和后矩形滑槽板3-4上滑动,通过转动齿轮组件5-6在外槽形滑动架3-6和内槽形板3-7的内侧进行往复式的滑动,通过转动齿轮组件5-6拖动夹纸出纸组件5整体进行左右往复的运动,从而实现纸巾的折叠。

当然,上述说明并非对本发明的限制,本发明也不仅限于上述举例,本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换,也属于本发明的保护范围。
