专利摘要

本实用新型提供一种胡萝卜外表面泥渍清除设备，涉及蔬菜加工领域。该胡萝卜外表面泥渍清除设备，包括清洁桶，所述清洁桶外表面连通有进料漏斗，所述进料漏斗的内部设置有输送装置，所述清洁桶的内壁开设有环形轨道槽，所述清洁桶的背部连接有传动装置，所述清洁桶的内部设置有清洁装置，所述清洁桶的内壁设置有滚动装置，所述清洁装置上设置有拨动装置，所述清洁桶的外表面比位于滚动装置的左侧开设有出口。该胡萝卜外表面泥渍清除设备，通过弧形块上开设的第一放置槽和第二放置槽，可将从进料漏斗输出的胡萝卜滚动到第一放置槽和第二放置槽中，胡萝卜放置在第一放置槽和和第二放置槽中可方便清洁装置将胡萝卜的外表皮的泥渍进行清除。

权利要求

1.一种胡萝卜外表面泥渍清除设备，包括清洁桶(1)，其特征在于：所述清洁桶(1)外表面连通有进料漏斗(2)，所述进料漏斗(2)的内部设置有输送装置(3)，所述清洁桶(1)的内壁开设有环形轨道槽(4)，所述清洁桶(1)的背部连接有传动装置(5)，所述清洁桶(1)的内部设置有清洁装置(6)，所述清洁桶(1)的内壁设置有滚动装置(7)，所述清洁装置(6)上设置有拨动装置(8)，所述清洁桶(1)的外表面比位于滚动装置(7)的左侧开设有出口(9)，所述清洁桶(1)的外表面固定连接有喷头(10)。

2.根据权利要求1所述的一种胡萝卜外表面泥渍清除设备，其特征在于：所述输送装置(3)包括齿轮一(301)、飞轮(302)、转轴(303)、圆管(304)和拨动块(305)，所述齿轮一(301)的数量有两个，两个齿轮一(301)相互啮合，所述齿轮一(301)位于进料漏斗(2)的后方，所述齿轮一(301)的内圈与转轴(303)固定套接，所述转轴(303)的外表面并位于转轴(303)的后方与飞轮(302)固定套接，所述转轴(303)远离飞轮(302)的一端贯穿进料漏斗(2)并延伸至进料漏斗(2)的内部，所述进料漏斗(2)的内部并位于转轴(303)的外表面与圆管(304)固定套接，所述圆管(304)的外表面与拨动块(305)固定连接。

3.根据权利要求1所述的一种胡萝卜外表面泥渍清除设备，其特征在于：所述传动装置(5)包括电机(501)、飞轮二(502)、传动皮带一(503)、传动皮带二(504)、飞轮三(505)和传动轴(506)，所述飞轮(302)的外圈与传动皮带一(503)搭接，所述清洁桶(1)的背部与电机(501)固定连接，所述电机(501)的输出轴与飞轮二(502)固定套接，所述飞轮二(502)的外圈与传动皮带一(503)传动连接，所述飞轮二(502)的外圈与传动皮带二(504)传动搭接，所述飞轮二(502)位于清洁桶(1)的背部并位于电机(501)的左侧，所述飞轮二(502)的内圈与传动轴(506)固定套接，所述传动轴(506)远离飞轮二(502)的一端贯穿清洁桶(1)并延伸至清洁桶(1) 的内部。

4.根据权利要求3所述的一种胡萝卜外表面泥渍清除设备，其特征在于：所述清洁装置(6)包括固定环(601)、支撑弹簧(602)、套管一(603)、活动关节一(604)、活动关节二(605)、套管二(606)、套管三(607)、固定销(608)、固定杆(609)、拨动弹簧(610)、半圆形块(611)和刷毛(612)，所述清洁桶(1)的内部并位于传动轴(506)的外表面与固定环(601)固定套接，所述固定环(601)的外表面与支撑弹簧(602)固定连接，所述支撑弹簧(602)远离固定环(601)的一端与套管三(607)固定连接，所述固定环(601)的外表面与套管一(603)固定连接，所述套管(693)的内圈与活动关节一(604)活动铰接，所述活动关节一(604)远离套管(693)的一端与活动关节二(605)活动铰接，所述活动关节二(605)远离活动关节一(604)的一端与套管二(606)活动铰接，所述套管二(606)的外表面与套管三(607)固定连接，所述套管三(607)的内圈与固定销(608)的活动套接，所述固定销(608)的外表面与固定杆(609)固定连接，所述固定杆(609)远离固定销(608)的一端与半圆形块(611)固定连接，所述半圆形块(611)的外表面与刷毛(612)固定连接，所述固定销(608)的外表面并位于固定杆(609)的前方与拨动弹簧(610)活动套接，所述拨动弹簧(610)的两端分别与固定杆(609)和套管三(607)固定连接。

5.根据权利要求4所述的一种胡萝卜外表面泥渍清除设备，其特征在于：所述套管一(603)的数量有三组，两个套管一(603)为一组，两个套管一(603)与支撑弹簧(602)为中轴线对称设置。

6.根据权利要求1所述的一种胡萝卜外表面泥渍清除设备，其特征在于：所述滚动装置(7)包括弧形块(701)、第一放置槽(702)、第二放置槽(703)、辊筒槽(704)、连接轴一(705)和辊筒(706)，所述第一放置槽(702)和第二放置槽(703)开设在弧形块(701)的顶部，所述辊筒槽(704)的数量有两个，两个辊筒槽(704)开设在弧形块(701)的内部，两个辊筒槽(704)的内部分别与第一放置槽(702)和第二放置槽(703)连通，所述辊筒槽(704)的内壁与连接轴一(705)固定连接，所述连接轴一(705)的外表面与辊筒(706)滚动连接。

7.根据权利要求4所述的一种胡萝卜外表面泥渍清除设备，其特征在于：所述拨动装置(8)包括支撑杆(801)、矩形槽(802)、顶紧弹簧(803)、固定矩形块(804)、传动块(805)、连接块(806)、柔性拨块(807)、限位块(808)、连接轴(809)、轴承(810)、固定轴(811)和滚轮(812)，所述固定环(601)的外表面与支撑杆(801)固定连接，所述矩形槽(802)开设在支撑杆(801)的外表面，所述矩形槽(802)的内部与顶紧弹簧(803)活动连接，所述顶紧弹簧(803)远离矩形槽(802)内壁右侧的一端与固定矩形块(804)固定连接，所述固定矩形块(804)的左侧与传动块(805)固定连接，所述传动块(805)的左侧与连接块(806)固定连接，所述连接块(806)的左侧与柔性拨块(807)固定连接，所述连接轴(809)的外表面与传动块(805)固定连接，所述连接轴(809)的外表面并位于传动块(805)的后方与轴承(810)固定套接，所述轴承(810)的外圈与矩形槽(802)的内壁滚动连接，所述支撑杆(801)远离固定环(601)的一端与固定轴(811)固定连接，所述固定轴(811)的外表面与滚轮(812)固定套接，所述滚轮(812)的外圈与环形轨道槽(4)滚动连接。

说明书

技术领域

本实用新型涉及蔬菜加工领域，具体为一种胡萝卜外表面泥渍清除设备。

背景技术

胡萝卜又称红萝卜或甘荀，胡萝卜的形状呈长圆锥形、粗肥、呈红色或黄色，胡萝卜可做蔬菜进行食用，含多种维生素甲、乙、丙及胡萝卜素。

胡萝卜可食用的部分为根部，由于胡萝卜根部深扎在泥土中在收获过程中胡萝卜会有沾有泥土，为了方便食用和销售需要人工将收获的胡萝卜进行清洗，这种清洗方式较浪费体力且速率较慢，且使用清洗设备进行清洗时易发生胡萝卜表皮的破损和清洗不干净的问题。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种胡萝卜外表面泥渍清除设备，解决了食用和销售需要人工将收获的胡萝卜进行清洗，这种清洗方式较浪费体力且速率较慢，且使用清洗设备进行清洗时易发生胡萝卜表皮的破损和清洗不干净的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种胡萝卜外表面泥渍清除设备，包括清洁桶，所述清洁桶外表面连通有进料漏斗，所述进料漏斗的内部设置有输送装置，所述清洁桶的内壁开设有环形轨道槽，所述清洁桶的背部连接有传动装置，所述清洁桶的内部设置有清洁装置，所述清洁桶的内壁设置有滚动装置，所述清洁装置上设置有拨动装置，所述清洁桶的外表面比位于滚动装置的左侧开设有出口，所述清洁桶的外表面固定连接有喷头。

优选的，所述输送装置包括齿轮一、飞轮、转轴、圆管和拨动块，所述齿轮一的数量有两个，两个齿轮一相互啮合，所述齿轮一位于进料漏斗的后方，所述齿轮一的内圈与转轴固定套接，所述转轴的外表面并位于转轴的后方与飞轮固定套接，所述转轴远离飞轮的一端贯穿进料漏斗并延伸至进料漏斗的内部，所述进料漏斗的内部并位于转轴的外表面与圆管固定套接，所述圆管的外表面与拨动块固定连接。

优选的，所述传动装置包括电机、飞轮二、传动皮带一、传动皮带二、飞轮三和传动轴，所述飞轮的外圈与传动皮带一搭接，所述清洁桶的背部与电机固定连接，所述电机的输出轴与飞轮二固定套接，所述飞轮二的外圈与传动皮带一传动连接，所述飞轮二的外圈与传动皮带二传动搭接，所述飞轮二位于清洁桶的背部并位于电机的左侧，所述飞轮二的内圈与传动轴固定套接，所述传动轴远离飞轮二的一端贯穿清洁桶并延伸至清洁桶的内部。

优选的，所述清洁装置包括固定环、支撑弹簧、套管一、活动关节一、活动关节二、套管二、套管三、固定销、固定杆、拨动弹簧、半圆形块和刷毛，所述清洁桶的内部并位于传动轴的外表面与固定环固定套接，所述固定环的外表面与支撑弹簧固定连接，所述支撑弹簧远离固定环的一端与套管三固定连接，所述固定环的外表面与套管一固定连接，所述套管的内圈与活动关节一活动铰接，所述活动关节一远离套管的一端与活动关节二活动铰接，所述活动关节二远离活动关节一的一端与套管二活动铰接，所述套管二的外表面与套管三固定连接，所述套管三的内圈与固定销的活动套接，所述固定销的外表面与固定杆固定连接，所述固定杆远离固定销的一端与半圆形块固定连接，所述半圆形块的外表面与刷毛固定连接，所述固定销的外表面并位于固定杆的前方与拨动弹簧活动套接，所述拨动弹簧的两端分别与固定杆和套管三固定连接。

优选的，所述套管一的数量有三组，两个套管一为一组，两个套管一与支撑弹簧为中轴线对称设置。

优选的，所述滚动装置包括弧形块、第一放置槽、第二放置槽、辊筒槽、连接轴一和辊筒，所述第一放置槽和第二放置槽开设在弧形块的顶部，所述辊筒槽的数量有两个，两个辊筒槽开设在弧形块的内部，两个辊筒槽的内部分别与第一放置槽和第二放置槽连通，所述辊筒槽的内壁与连接轴一固定连接，所述连接轴一的外表面与辊筒滚动连接。

优选的，所述拨动装置包括支撑杆、矩形槽、顶紧弹簧、固定矩形块、传动块、连接块、柔性拨块、限位块、连接轴、轴承、固定轴和滚轮，所述固定环的外表面与支撑杆固定连接，所述矩形槽开设在支撑杆的外表面，所述矩形槽的内部与顶紧弹簧活动连接，所述顶紧弹簧远离矩形槽内壁右侧的一端与固定矩形块固定连接，所述固定矩形块的左侧与传动块固定连接，所述传动块的左侧与连接块固定连接，所述连接块的左侧与柔性拨块固定连接，所述连接轴的外表面与传动块固定连接，所述连接轴的外表面并位于传动块的后方与轴承固定套接，所述轴承的外圈与矩形槽的内壁滚动连接，所述支撑杆远离固定环的一端与固定轴固定连接，所述固定轴的外表面与滚轮固定套接，所述滚轮的外圈与环形轨道槽滚动连接。

(三)有益效果

本实用新型提供了一种胡萝卜外表面泥渍清除设备。具备以下有益效果：

1、该胡萝卜外表面泥渍清除设备，电机带动拨动片进行转动可将进料漏斗中的胡萝卜进行稳定输送，可使胡萝卜输送更加稳定，防止大量胡萝卜进入到清洁桶的内部发生卡壳的情况发生。

2、该胡萝卜外表面泥渍清除设备，通过拨动块为柔性橡胶材质，拨动块为柔性橡胶可防止胡萝卜在输送过程中伤到果肉的情况发生。

3、该胡萝卜外表面泥渍清除设备，通过弧形块上开设的第一放置槽和第二放置槽，可将从进料漏斗输出的胡萝卜滚动到第一放置槽和第二放置槽中，胡萝卜放置在第一放置槽和和第二放置槽中可方便清洁装置将胡萝卜的外表皮的泥渍进行清除。

4、该胡萝卜外表面泥渍清除设备，通过连接轴与辊筒活动套接可使第一放置槽和第二放置槽内部的胡萝卜与辊筒进行接触，可使半圆形块运行过程中将胡萝卜进行滚动清洗，可提高胡萝卜的清洁效果。

5、该胡萝卜外表面泥渍清除设备，支撑弹簧的支撑力可将套管三进行支撑并可使半圆形块与弧形块接触时提供缓冲力，支撑弹簧的支撑力可使半圆形块顺利通过弧形块，可提高运行稳定性。

6、该胡萝卜外表面泥渍清除设备，通过支撑弹簧为半圆形块提供的支撑力可使半圆形块与胡萝卜外表皮进行紧贴，可提高胡萝卜除泥效果。

7、该胡萝卜外表面泥渍清除设备，通过固定环和套管三之间连接的套管一、活动关节一、活动关节二和套管二可使支撑弹簧在支撑的过程中与套管三进行活动连接，可使半圆形块在运行过程中灵活性更好。

8、该胡萝卜外表面泥渍清除设备，拨动弹簧两端分别与套管三和固定杆连接可使半圆形块在沿固定销活动的过程中提供支撑力，可使半圆形块与胡萝卜接触时提供缓冲力防止胡萝卜表皮发生破损。

9、该胡萝卜外表面泥渍清除设备，通过矩形槽内部设置的顶紧弹簧，顶紧弹簧的支撑力可将连接块和柔性拨块进行支撑，可使柔性拨块能顺利通过第一放置槽和第二放置槽，柔性拨块的拨动可将第一放置槽和第二放置槽内部的胡萝卜从第一放置槽和第二放置槽中脱离，可方便将胡萝卜从滚动装置中进行排出。

10、该胡萝卜外表面泥渍清除设备，滚轮与环形轨道槽的内滚动连接可使支撑杆进行稳定转动，可提高拨动装置运行的稳定性。

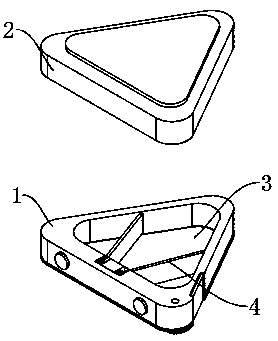

附图说明

图1为本实用新型结构剖视图；

图2为本实用新型结构图1中A处局部放大图；

图3为本实用新型滚动装置结构示意图；

图4为本实用新型拨动装置结构示意图；

图5为本实用新型结构后视图。

其中，1清洁桶、2进料漏斗、3输送装置、301齿轮一、302飞轮、303 转轴、304圆管、305拨动块、4环形轨道槽、5传动装置、501电机、502飞轮二、503传动皮带一、504传动皮带二、505飞轮三、506传动轴、6清洁装置、601固定环、602支撑弹簧、603套管一、604活动关节一、605活动关节二、606套管二、607套管三、608固定销、609固定杆、610拨动弹簧、611 半圆形块、612刷毛、7滚动装置、701弧形块、702第一放置槽、703第二放置槽、704辊筒槽、705连接轴一、706辊筒、8拨动装置、801支撑杆、802 矩形槽、803顶紧弹簧、804固定矩形块、805传动块、806连接块、807柔性拨块、808限位块、809连接轴、810轴承、811固定轴、812滚轮。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

本实用新型实施例提供一种胡萝卜外表面泥渍清除设备，如图1-5所示，包括清洁桶1，清洁桶1外表面连通有进料漏斗2，进料漏斗2的内部设置有输送装置3，清洁桶1的内壁开设有环形轨道槽4，清洁桶1的背部连接有传动装置5，清洁桶1的内部设置有清洁装置6，清洁桶1的内壁设置有滚动装置7，清洁装置6上设置有拨动装置8，清洁桶1的外表面比位于滚动装置7 的左侧开设有出口9，清洁桶1的外表面固定连接有喷头10。

输送装置3包括齿轮一301、飞轮302、转轴303、圆管304和拨动块305，齿轮一301的数量有两个，两个齿轮一301相互啮合，齿轮一301位于进料漏斗2的后方，齿轮一301的内圈与转轴303固定套接，转轴303的外表面并位于转轴303的后方与飞轮302固定套接，转轴303远离飞轮302的一端贯穿进料漏斗2并延伸至进料漏斗2的内部，进料漏斗2的内部并位于转轴303的外表面与圆管304固定套接，圆管304的外表面与拨动块305固定连接，电机501带动拨动片305进行转动可将进料漏斗2中的胡萝卜进行稳定输送，可使胡萝卜输送更加稳定，防止大量胡萝卜进入到清洁桶的内部发生卡壳的情况发生，通过拨动块305为柔性橡胶材质，拨动块305为柔性橡胶可防止胡萝卜在输送过程中伤到果肉的情况发生。

传动装置5包括电机501、飞轮二502、传动皮带一503、传动皮带二504、飞轮三505和传动轴506，飞轮302的外圈与传动皮带一503搭接，清洁桶1 的背部与电机501固定连接，电机501的输出轴与飞轮二502固定套接，飞轮二502的外圈与传动皮带一503传动连接，飞轮二502的外圈与传动皮带二504传动搭接，飞轮二502位于清洁桶1的背部并位于电机501的左侧，飞轮二502的内圈与传动轴506固定套接，传动轴506远离飞轮二502的一端贯穿清洁桶1并延伸至清洁桶1的内部。

清洁装置6包括固定环601、支撑弹簧602、套管一603、活动关节一604、活动关节二605、套管二606、套管三607、固定销608、固定杆609、拨动弹簧610、半圆形块611和刷毛612，清洁桶1的内部并位于传动轴506的外表面与固定环601固定套接，固定环601的外表面与支撑弹簧602固定连接，支撑弹簧602远离固定环601的一端与套管三607固定连接，支撑弹簧602 的支撑力可将套管三607进行支撑并可使半圆形块611与弧形块701接触时提供缓冲力，支撑弹簧602的支撑力可使半圆形块611顺利通过弧形块701，可提高运行稳定性，固定环601的外表面与套管一603固定连接，套管一603 的数量有三组，两个套管一603为一组，两个套管一603与支撑弹簧602为中轴线对称设置，套管693的内圈与活动关节一604活动铰接，活动关节一 604远离套管693的一端与活动关节二605活动铰接，活动关节二605远离活动关节一604的一端与套管二606活动铰接，套管二606的外表面与套管三 607固定连接，套管三607的内圈与固定销608的活动套接，通过固定环601 和套管三607之间连接的套管一603、活动关节一604、活动关节二605和套管二606可使支撑弹簧602在支撑的过程中与套管三607进行活动连接，可使半圆形块611在运行过程中灵活性更好，固定销608的外表面与固定杆609 固定连接，固定杆609远离固定销608的一端与半圆形块611固定连接，通过支撑弹簧602为半圆形块611提供的支撑力可使半圆形块611与胡萝卜外表皮进行紧贴，可提高胡萝卜除泥效果，半圆形块611的外表面与刷毛612 固定连接，固定销608的外表面并位于固定杆609的前方与拨动弹簧610活动套接，拨动弹簧610的两端分别与固定杆609和套管三607固定连接，拨动弹簧610两端分别与套管三607和固定杆609连接可使半圆形块611在沿固定销608活动的过程中提供支撑力，可使半圆形块611与胡萝卜接触时提供缓冲力防止胡萝卜表皮发生破损。

滚动装置7包括弧形块701、第一放置槽702、第二放置槽703、辊筒槽 704、连接轴一705和辊筒706，第一放置槽702和第二放置槽703开设在弧形块701的顶部，辊筒槽704的数量有两个，两个辊筒槽704开设在弧形块 701的内部，两个辊筒槽704的内部分别与第一放置槽702和第二放置槽703 连通，通过弧形块701上开设的第一放置槽702和第二放置槽703，可将从进料漏斗2输出的胡萝卜滚动到第一放置槽702和第二放置槽703中，胡萝卜放置在第一放置槽702和和第二放置槽703中可方便清洁装置将胡萝卜的外表皮的泥渍进行清除，辊筒槽704的内壁与连接轴一705固定连接，连接轴一705的外表面与辊筒706滚动连接，通过连接轴一705与辊筒706活动套接可使第一放置槽702和第二放置槽703内部的胡萝卜与辊筒706进行接触，可使半圆形块611运行过程中将胡萝卜进行滚动清洗，可提高胡萝卜的清洁效果。

拨动装置8包括支撑杆801、矩形槽802、顶紧弹簧803、固定矩形块804、传动块805、连接块806、柔性拨块807、限位块808、连接轴809、轴承810、固定轴811和滚轮812，固定环601的外表面与支撑杆801固定连接，矩形槽 802开设在支撑杆801的外表面，矩形槽802的内部与顶紧弹簧803活动连接，顶紧弹簧803远离矩形槽802内壁右侧的一端与固定矩形块804固定连接，固定矩形块804的左侧与传动块805固定连接，传动块805的左侧与连接块806固定连接，连接块806的左侧与柔性拨块807固定连接，通过矩形槽802 内部设置的顶紧弹簧803，顶紧弹簧803的支撑力可将连接块806和柔性拨块 807进行支撑，可使柔性拨块807能顺利通过第一放置槽702和第二放置槽 703，柔性拨块807的拨动可将第一放置槽702和第二放置槽703内部的胡萝卜从第一放置槽702和第二放置槽703中脱离，可方便将胡萝卜从滚动装置7 中进行排出，连接轴809的外表面与传动块805固定连接，连接轴809的外表面并位于传动块805的后方与轴承810固定套接，轴承810的外圈与矩形槽802的内壁滚动连接，支撑杆801远离固定环601的一端与固定轴811固定连接，固定轴811的外表面与滚轮812固定套接，滚轮812的外圈与环形轨道槽4滚动连接，滚轮812与环形轨道槽4的内滚动连接可使支撑杆801 进行稳定转动，可提高拨动装置8运行的稳定性。

工作原理：使用时，将胡萝卜投入到进料漏斗2中，通过清洁桶1背部设置的电机501，电机501的转动可带动转轴303和齿轮一301进行转动，转轴303和齿轮一301的转动可将进料漏斗2内部的拨动块305进行转动，拨动块305的转动可将进料漏斗2中的胡萝卜进行定量输送，胡萝卜根据大小的不同可滚入到第一放置槽702和第二放置槽703中，电机501在转动时可带动飞轮三505、传动轴506和固定环601进行转动，固定环601的外表面通过支撑弹簧602与套管三607固定可将半圆形块611在接触到弧形块701时方便半圆形块611顺利通过弧形块701，固定环601的外表面通过套管一603、活动关节一604、活动关节二605和套管二606与套管三607连接可使半圆形块611与弧形块701接触时稳定性更好，拨动弹簧610两端分别与套管三607 和固定杆609连接可使半圆形块611在沿固定销608活动的过程中提供支撑力，可使半圆形块611与胡萝卜接触时提供缓冲力防止胡萝卜表皮发生破损，半圆形块611上连接有刷毛612，半圆形块611活动可带动刷毛612与胡萝卜接触可将胡萝卜外表面的泥渍进行清除，通过矩形槽802内部设置的顶紧弹簧803，顶紧弹簧803的支撑力可将连接块806和柔性拨块807进行支撑，可使柔性拨块807能顺利通过第一放置槽702和第二放置槽703，柔性拨块807 的拨动可将第一放置槽702和第二放置槽703内部的胡萝卜从第一放置槽702 和第二放置槽703中脱离，可方便将胡萝卜从滚动装置7中进行排出。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
