IPC分类号 : B21D7/06,B21D7/16,B21D43/02,B21D43/08
专利摘要
本实用新型公开了一种精密机械加工用自动化智能上料的钢管弯卷机，包括底板，所述底板顶部的左侧固定连接有传动箱，所述传动箱内腔的左侧固定连接有步进电机，所述步进电机的输出端固定连接有螺纹螺杆，所述螺纹螺杆的右端活动连接有轴承，所述轴承的右侧与传动箱的内壁固定连接。本实用新型通过设置传动辊、形变块、弯折引导块、旋转电机、第一伸缩气缸和第二伸缩气缸，能够带动钢管产生弯卷，并达到了便于调节弯卷角度的效果，通过设置第一连接杆、推管头、传动箱、弧形托板、第二连接杆、步进电机、轴承、螺纹螺杆和螺块，能够达到自动上料的作用，有效减轻了工人的劳动强度，提升了安全防护能力。
权利要求

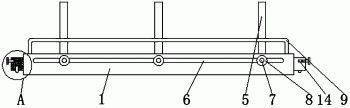

1.一种精密机械加工用自动化智能上料的钢管弯卷机，包括底板（1），其特征在于：所述底板（1）顶部的左侧固定连接有传动箱（5），所述传动箱（5）内腔的左侧固定连接有步进电机（15），所述步进电机（15）的输出端固定连接有螺纹螺杆（19），所述螺纹螺杆（19）的右端活动连接有轴承（18），所述轴承（18）的右侧与传动箱（5）的内壁固定连接，所述螺纹螺杆（19）的表面螺纹连接有螺块（20），所述螺块（20）的正面固定连接有第二连接杆（12），所述第二连接杆（12）的前端贯穿传动箱（5）并固定连接有第一连接杆（2），所述第一连接杆（2）的底部固定连接有推管头（4），所述推管头（4）右侧的下方设置有弧形托板（6），所述弧形托板（6）的底部与底板（1）的顶部固定连接，所述弧形托板（6）的右侧设置有旋转电机（10），所述旋转电机（10）的数量为两个，所述旋转电机（10）的输出端固定连接有传动辊（7），所述传动辊（7）的右侧设置有第一伸缩气缸（13），所述第一伸缩气缸（13）的输出端固定连接有形变块（8），所述第一伸缩气缸（13）的右侧设置有第二伸缩气缸（14），所述第二伸缩气缸（14）的输出端固定连接有弯折引导块（9）。
2.根据权利要求1所述的一种精密机械加工用自动化智能上料的钢管弯卷机，其特征在于：所述推管头（4）右端呈锥形，所述弧形托板（6）的内径略大于工件的外径。
3.根据权利要求1所述的一种精密机械加工用自动化智能上料的钢管弯卷机，其特征在于：所述传动箱（5）的正面固定连接有控制面板（3），所述控制面板（3）的表面设置有工作指示灯。
4.根据权利要求1所述的一种精密机械加工用自动化智能上料的钢管弯卷机，其特征在于：所述旋转电机（10）的底部固定连接有支撑座，且支撑座的内壁固定连接有缓冲垫。
5.根据权利要求1所述的一种精密机械加工用自动化智能上料的钢管弯卷机，其特征在于：所述螺块（20）的背面固定连接有滑块（16），所述传动箱（5）的内腔开设有配合滑块（16）使用的滑槽（17）。
6.根据权利要求1所述的一种精密机械加工用自动化智能上料的钢管弯卷机，其特征在于：所述底板（1）底部的两侧均固定连接有防滑垫（11），所述防滑垫（11）的底部开设有防滑纹。
