IPC分类号 : B26D1/08,B26D5/12,B26D7/02,B26D7/18,B26D7/00,B08B5/04,B08B13/00,B01D46/10

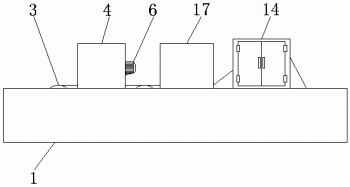

专利摘要
本实用新型属于除尘设备技术领域,尤其为一种便于调节的印刷裁剪除尘装置,针对现有技术中的印刷裁剪除尘设备不便于进行调节,导致难以满足不同情况的使用需要的问题,现提出如下方案,其包括工作台和抽风机,所述工作台的顶部固定安装有固定架,固定架的顶部固定安装有气缸,气缸的输出端上固定安装有裁剪刀,所述固定架的顶部开设有两个滑孔,两个滑孔内均滑动安装有滑板,两个滑板的顶部固定安装有同一个箱体,箱体内活动安装在过滤网,抽风机的一侧固定安装有两个连接架,两个连接架均固定安装在箱体的一侧。本实用新型便于对印刷裁剪除尘装置进行升降调节,操作简便,防止对印刷品造成阻挡的同时保证吸尘效果。
权利要求
1.一种便于调节的印刷裁剪除尘装置,包括工作台(1)和抽风机(2),其特征在于,所述工作台(1)的顶部固定安装有固定架(3),固定架(3)的顶部固定安装有气缸(4),气缸(4)的输出端上固定安装有裁剪刀(24),所述固定架(3)的顶部开设有两个滑孔,两个滑孔内均滑动安装有滑板(8),两个滑板(8)的顶部固定安装有同一个箱体(10),箱体(10)内活动安装在过滤网(11),抽风机(2)的一侧固定安装有两个连接架,两个连接架均固定安装在箱体(10)的一侧,所述抽风机(2)的进风口内连通有吸尘管(5),抽风机(2)的出风口内连通有连通管,连通管与箱体(10)相连通,两个滑板(8)相互靠近的一侧均开设有凹槽,两个凹槽的侧壁上均固定安装有齿条(9),所述固定架(3)的前后两侧内壁上转动连接有两个连接轴(6),连接轴(6)上固定安装有齿轮(7)和蜗轮(13),两个齿轮(7)分别与对应的齿条(9)相啮合,所述固定架(3)的前侧固定安装有两个固定板(14),位于上方的固定板(14)的顶部通过铰链转动连接有转板(19),两个固定板(14)相互靠近的一侧转动连接有同一个蜗杆(15),蜗杆(15)与两个蜗轮(13)相啮合,蜗杆(15)的顶端固定安装有旋钮(16)。
2.根据权利要求1所述的一种便于调节的印刷裁剪除尘装置,其特征在于,所述旋钮(16)的外侧开设有多个凹槽(17),所述转板(19)的一侧固定安装有定位板(18),定位板(18)活动卡接在对应的凹槽(17)内。
3.根据权利要求1所述的一种便于调节的印刷裁剪除尘装置,其特征在于,所述箱体(10)的顶部开设有竖向孔,竖向孔内滑动安装有卡板(22),所述过滤网(11)的顶部开设有卡槽(27),卡板(22)活动卡接在卡槽(27)内,卡板(22)的顶部固定安装有横板(23),横板(23)的顶部固定连接有拉杆,拉杆的顶端固定安装有圆环(26)。
4.根据权利要求1所述的一种便于调节的印刷裁剪除尘装置,其特征在于,所述箱体(10)的顶部固定安装有固定杆,固定杆的顶端固定安装有挡板(25),挡板(25)的底部固定连接有复位弹簧(12),复位弹簧(12)的底端固定连接在横板(23)的顶部。
5.根据权利要求1所述的一种便于调节的印刷裁剪除尘装置,其特征在于,所述转板(19)的另一侧固定连接有连接弹簧(21)和拉环(20),连接弹簧(21)的底端固定连接在对应的固定板(14)的顶部。
6.根据权利要求1所述的一种便于调节的印刷裁剪除尘装置,其特征在于,所述固定架(3)的顶部开设有导向孔,所述吸尘管(5)滑动连接在导向孔内。
