专利摘要

本实用新型公开了一种书法写作用墨水存放装置，包括盒体，所述盒体上端通过螺纹安装有盖体，所述盖体的表面设置有通孔，所述通孔上方设置有密封沉孔和安装槽，所述密封沉孔与所述通孔同心，所述安装槽与所述密封沉孔相连通；所述安装槽内部安装有导向柱，所述导向柱上端安装有挡板，所述导向柱外侧安装有压紧弹簧和连接板，所述连接板一侧安装有密封板，所述连接板与所述安装槽相对应，所述密封板与所述密封沉孔相对应。有益效果在于：使用时便于进行墨水的沾取，满足书法写作，不使用时利用压紧弹簧的弹力推动密封板，通过密封板和密封沉孔配合实现装置对墨水的密封存放，便于墨水继续使用，有助于节约资源。

权利要求

1.一种书法写作用墨水存放装置，包括盒体(1)，其特征在于：所述盒体(1)上端通过螺纹安装有盖体(2)，所述盖体(2)的表面设置有通孔(202)，所述通孔(202)上方设置有密封沉孔(201)和安装槽(203)，所述密封沉孔(201)与所述通孔(202)同心，所述安装槽(203)与所述密封沉孔(201)相连通；所述安装槽(203)内部安装有导向柱(7)，所述导向柱(7)上端安装有挡板(3)，所述导向柱(7)外侧安装有压紧弹簧(8)和连接板(4)，所述连接板(4)一侧安装有密封板(5)，所述连接板(4)与所述安装槽(203)相对应，所述密封板(5)与所述密封沉孔(201)相对应。

2.根据权利要求1所述一种书法写作用墨水存放装置，其特征在于：所述盒体(1)上表面设置有密封凹槽(101)，所述盖体(2)的内顶面设置有密封环(204)，所述密封环(204)与所述密封凹槽(101)间隙配合。

3.根据权利要求1所述一种书法写作用墨水存放装置，其特征在于：所述通孔(202)的外圆采用斜面结构。

4.根据权利要求1所述一种书法写作用墨水存放装置，其特征在于：所述密封板(5)的外径尺寸与所述密封沉孔(201)的内径尺寸相等，且采用间隙配合。

5.根据权利要求1所述一种书法写作用墨水存放装置，其特征在于：所述连接板(4)的外部尺寸与所述安装槽(203)的内部尺寸相等，且采用间隙配合。

6.根据权利要求1所述一种书法写作用墨水存放装置，其特征在于：所述密封板(5)的上端安装有拉杆(6)。

说明书

技术领域

本实用新型涉及书法写作辅助装置技术领域，具体涉及一种书法写作用墨水存放装置。

背景技术

在书法写作过程中，为了便于沾取墨水，常将墨水从墨水瓶倒入便于进行沾取墨水的存放容器内部。但是，目前的墨水存放容易无法实现墨水的密封存放，写作剩余的墨水无法重新倒回墨水瓶内部，容易造成浪费。

实用新型内容

本实用新型的目的就在于为了解决上述问题而提供一种书法写作用墨水存放装置，以解决现有技术中目前的墨水存放容易无法实现墨水的密封存放，写作剩余的墨水无法重新倒回墨水瓶内部，容易造成浪费等技术问题。本实用新型提供的诸多技术方案中优选的技术方案使用时便于进行墨水的沾取，满足书法写作，不使用时利用压紧弹簧的弹力推动密封板，通过密封板和密封沉孔配合实现装置对墨水的密封存放，便于墨水继续使用，有助于节约资源等技术效果，详见下文阐述。

为实现上述目的，本实用新型提供了以下技术方案：

本实用新型提供的一种书法写作用墨水存放装置，包括盒体，所述盒体上端通过螺纹安装有盖体，所述盖体的表面设置有通孔，所述通孔上方设置有密封沉孔和安装槽，所述密封沉孔与所述通孔同心，所述安装槽与所述密封沉孔相连通；所述安装槽内部安装有导向柱，所述导向柱上端安装有挡板，所述导向柱外侧安装有压紧弹簧和连接板，所述连接板一侧安装有密封板，所述连接板与所述安装槽相对应，所述密封板与所述密封沉孔相对应。

采用上述一种书法写作用墨水存放装置，使用装置时，将墨水倒入所述盒体内部，将所述盖体旋钮安装在所述盒体上，克服所述压紧弹簧的弹力向上拉动所述密封板，使所述连接板带动所述密封板围绕所述导向柱旋转，直至所述密封板解除对所述密封沉孔的密封，通过所述通孔能够沾取所述盒体内部存放的墨水；不使用时，旋转所述密封板，使所述密封板位于所述密封沉孔上方，利用所述压紧弹簧的弹力推动所述密封板，通过所述密封板对所述密封沉孔进行密封，实现装置对墨水的密封存放，便于下次继续使用，操作简单便捷，能够防止浪费墨水。

作为优选，所述盒体上表面设置有密封凹槽，所述盖体的内顶面设置有密封环，所述密封环与所述密封凹槽间隙配合。

作为优选，所述通孔的外圆采用斜面结构。

作为优选，所述密封板的外径尺寸与所述密封沉孔的内径尺寸相等，且采用间隙配合。

作为优选，所述连接板的外部尺寸与所述安装槽的内部尺寸相等，且采用间隙配合。

作为优选，所述密封板的上端安装有拉杆。

有益效果在于：使用时便于进行墨水的沾取，满足书法写作，不使用时利用压紧弹簧的弹力推动密封板，通过密封板和密封沉孔配合实现装置对墨水的密封存放，便于墨水继续使用，有助于节约资源。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

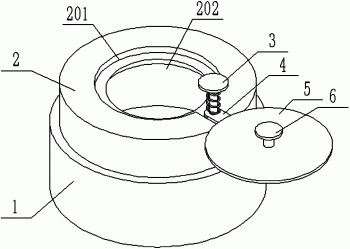

图1是本实用新型的立体结构示意图；

图2是本实用新型的内部结构示意图；

图3是图2的A部分放大示意图；

图4是本实用新型的盖体的俯视图。

附图标记说明如下：

1、盒体；101、密封凹槽；2、盖体；201、密封沉孔；202、通孔；203、安装槽；204、密封环；3、挡板；4、连接板；5、密封板；6、拉杆；7、导向柱；8、压紧弹簧。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将对本实用新型的技术方案进行详细的描述。显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所得到的所有其它实施方式，都属于本实用新型所保护的范围。

参见图1-图4所示，本实用新型提供了一种书法写作用墨水存放装置，包括盒体1，盒体1上端通过螺纹安装有盖体2，盖体2的表面设置有通孔202，通孔202上方设置有密封沉孔201和安装槽203，密封沉孔201与通孔202同心，安装槽203与密封沉孔201相连通；安装槽203内部安装有导向柱7，导向柱7上端安装有挡板3，导向柱7外侧安装有压紧弹簧8和连接板4，连接板4一侧安装有密封板5，连接板4与安装槽203相对应，密封板5与密封沉孔201相对应。

作为可选的实施方式，盒体1上表面设置有密封凹槽101，盖体2的内顶面设置有密封环204，密封环204与密封凹槽101间隙配合，这样设置能够提高盒体1和盖体2之间的密封效果，保证装置对墨水的存放效果；

通孔202的外圆采用斜面结构，这样设置便于通过通孔202刮除毛笔上沾取的多余的墨水；

密封板5的外径尺寸与密封沉孔201的内径尺寸相等，且采用间隙配合，这样设置便于将密封板5压入密封沉孔201内部，保证密封板5与密封沉孔201之间的密封效果；

连接板4的外部尺寸与安装槽203的内部尺寸相等，且采用间隙配合，这样设置能够保证连接板4进入安装槽203内部，便于密封板5完全进入密封沉孔201内部；

密封板5的上端安装有拉杆6，这样设置便于通过拉杆6拉动密封板5，辅助实现装置的密封和开启。

采用上述结构，使用装置时，将墨水倒入盒体1内部，将盖体2旋钮安装在盒体1上，克服压紧弹簧8的弹力向上拉动密封板5，使连接板4带动密封板5围绕导向柱7旋转，直至密封板5解除对密封沉孔201的密封，通过通孔202能够沾取盒体1内部存放的墨水；不使用时，旋转密封板5，使密封板5位于密封沉孔201上方，利用压紧弹簧8的弹力推动密封板5，通过密封板5对密封沉孔201进行密封，实现装置对墨水的密封存放，便于下次继续使用，操作简单便捷，能够防止浪费墨水。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应以所述权利要求的保护范围为准。
